Cabo de Conexão Fêmea M8 ifm EVC141 2m

Pré-visualizar: EVC141 IFM - Cabo de Conexão Fêmea M8 Automação Industrial 2m PUR IP69K

EVC141 IFM - Cabo de Conexão Fêmea M8 Automação Industrial 2m PUR IP69K

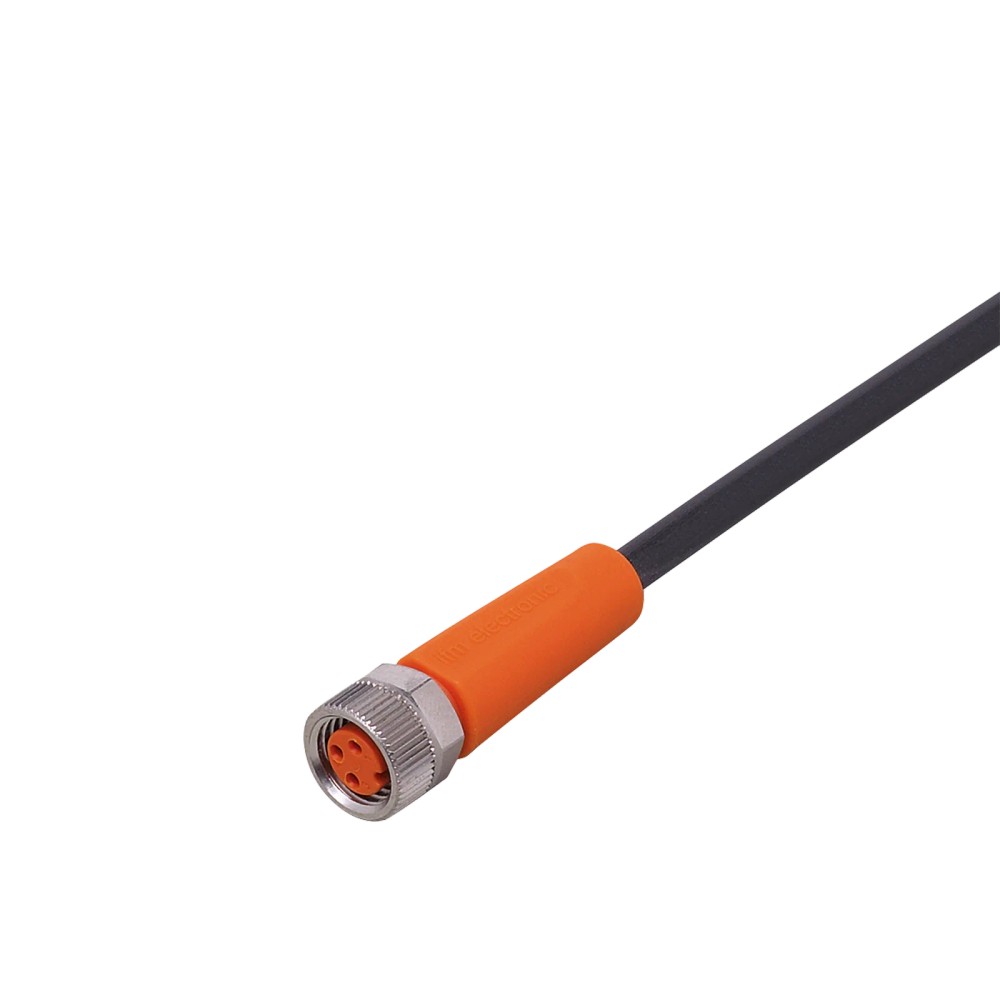

Imagem meramente ilustrativa

R$ 180,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC141
EAN: 4021179249591
NCM do produto: 85444200

Destaques do Produto Conector Fêmea M8...mais

Fechar menu

Saiba mais sobre: "EVC141 IFM - Cabo de Conexão Fêmea M8 Automação Industrial 2m PUR IP69K"

Destaques do Produto

Conector

Fêmea M8 reto, codificação A, 3 contatos

Comprimento

2 m

Tensão máxima

< 50 V AC ou < 60 V DC

Corrente máxima por contato

3 A

Revestimento

PUR; cabo sem silicone e sem halogênio

Proteção declarada

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC141 IFM — Cabo de conexão com conector fêmea M8 reto, 2 m, PUR, IP69K

O IFM EVC141 é um cabo de conexão com conector fêmea M8 reto, destinado a ligações em aplicações de automação industrial. Possui cabo de 2 m com revestimento PUR e três condutores de 0,25 mm². Seus contatos são banhados a ouro, e o produto é especificado com graus de proteção IP65, IP67, IP68 e IP69K. É livre de silicone e halogênio.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Cabo de conexão com conector fêmea
Conexão	M8 reto, codificação A, 3 contatos
Comprimento do cabo	2 m
Material do revestimento	PUR
Condutores	3 x 0,25 mm²
Tensão máxima	< 50 V AC; < 60 V DC
Corrente por contato	3 A
Graus de proteção	IP65, IP67, IP68 e IP69K
Faixa de temperatura	-25 a 90 °C; cULus: até 80 °C
Diâmetro externo do cabo	3,7 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de automação industrial que requeiram cabo de 2 m com conector fêmea M8 reto, codificação A e 3 contatos.
Aplicações cujos limites elétricos estejam abaixo de 50 V AC ou 60 V DC e até 3 A por contato.
Instalações que exijam as classificações de proteção declaradas IP65, IP67, IP68 ou IP69K, respeitando as condições de montagem e uso do fabricante.
Aplicações em máquinas-ferramenta e ambientes com refrigerantes ou lubrificantes, conforme aplicações indicadas na ficha.

⚠ Considere outro se precisa de:

Não selecionar quando a tensão ou a corrente exceder os limites declarados para o cabo.
Não selecionar se o equipamento exigir conexão diferente de fêmea M8 reta, codificação A, 3 contatos, sem validar previamente o acoplamento.
Não usar o comprimento de 2 m quando a instalação exigir outro comprimento sem considerar uma versão apropriada.

APLICAÇÕES E USO

Aplicação informada pelo fabricante: conexões em automação industrial e máquinas-ferramenta.
Aplicação informada na ficha: ambientes associados a refrigerantes e lubrificantes; observar as condições de instalação e os graus de proteção declarados.
Possibilidade inferida: ligação de dispositivos com conexão fêmea M8 compatível. Validar gênero, codificação, pinagem e requisitos elétricos do equipamento antes de usar.
A operação deve respeitar os limites de tensão, corrente, temperatura e movimento especificados para o cabo.

COMO ESCOLHER

Antes de comprar o EVC141 IFM — Cabo de conexão com conector fêmea M8 reto, 2 m, PUR, IP69K, verifique estes pontos:

Escolha o EVC141

Quando o equipamento aceitar conector fêmea M8 reto, codificação A e 3 contatos, e a aplicação atender ao comprimento de 2 m e aos limites elétricos especificados.

Verifique a montagem antes de conectar

Confirme o tipo e a codificação do conector correspondente no dispositivo. A compatibilidade mecânica do M8, por si só, não confirma compatibilidade elétrica ou de sinais.

Considere outra configuração

Procure outro cabo quando forem necessários comprimento, tipo de conector, codificação ou número de contatos diferentes, ou quando os limites de tensão e corrente do EVC141 não forem atendidos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm / ifm electronic	Identificação do fabricante na ficha do produto.
Modelo	EVC141	Código do produto.
Part number do anúncio	EVC141	Identificação apresentada nos dados básicos do anúncio.
Part number do catálogo	ADOGF030MSS0002H03	Código apresentado no conjunto de dados do catálogo.
GTIN	4021179249591	Identificador comercial informado.
Aplicação indicada	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários de aplicação informados na ficha.

Conexão elétrica
Tipo de conexão	Conector fêmea M8 reto	Configuração do lado de conexão indicada na ficha.
Codificação	A	Codificação indicada para o conector.

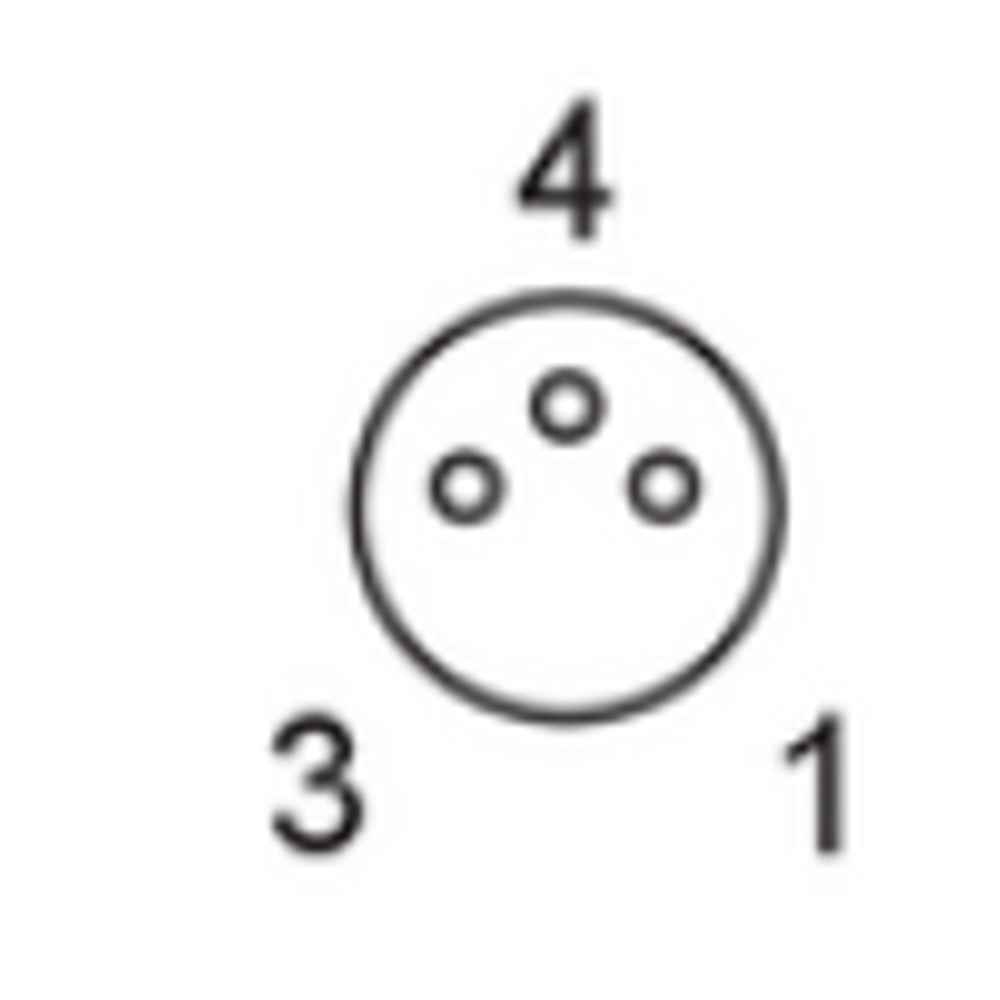

Contatos	3, banhados a ouro	Quantidade e acabamento informados para os contatos.
Condutores	3 x 0,25 mm²	Configuração e seção dos condutores.
Cores dos fios	Preto (BK), marrom (BN), azul (BU)	Identificação visual dos condutores; confirmar a pinagem no equipamento.
Tensão máxima AC	< 50 V AC	Limite de tensão informado para corrente alternada.
Tensão máxima DC	< 60 V DC	Limite de tensão informado para corrente contínua.
Corrente por contato	3 A	Valor informado por contato.
Classe de proteção elétrica	Classe III	Classificação indicada na ficha.

Cabo e materiais
Comprimento	2 m	Comprimento nominal do cabo.
Material do revestimento do cabo	PUR	Material informado para o revestimento.
Cor do cabo	Preto	Cor indicada na ficha.
Diâmetro externo	3,7 mm	Diâmetro informado para o cabo.
Material do invólucro do conector	TPU, laranja	Material e cor informados para o corpo do conector.
Material da porca de bloqueio	Latão niquelado	Material informado para a porca.
Material da vedação	FKM	Material informado para a vedação.
Sem silicone	Sim	A ficha declara o produto livre de silicone.
Sem halogênio	Sim	A ficha declara o produto livre de halogênio.

Condições elétricas e mecânicas de uso
Graus de proteção	IP65, IP67, IP68 e IP69K	Classificações declaradas; dependem da instalação e das condições especificadas pelo fabricante.
Faixa de temperatura de operação	-25 a 90 °C; cULus: até 80 °C	Limites de temperatura informados na ficha.
Torque de aperto	0,3 a 0,5 Nm	Faixa de torque indicada para a conexão.
Raio mínimo de curvatura em aplicação flexível	10 x diâmetro do cabo	Raio mínimo informado para aplicação flexível; considerar o diâmetro externo de 3,7 mm.
Ciclos de curvatura	> 5 milhões	Valor informado para ciclos de curvatura.
Esforço de torção	± 180 °/m	Limite de torção indicado na ficha.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição específica de movimento declarada pelo fabricante.

Dados mecânicos e dimensionais
Dimensões informadas	10 x 10 x 31 mm	Dimensões apresentadas nos dados do catálogo.
Peso	51,6 g	Peso informado nos dados do catálogo.
Quantidade na embalagem	1 peça	Quantidade informada no catálogo.

Identificação documental e classificação
Datasheet	https://media.ifm.com/dam/7adf178e-0b70-4e89-9b71-1c3c96aa707f/Original/EVC141-00_PT-BR.pdf	Folha de dados do fabricante indicada na ficha.
Desenho em escala	https://media.ifm.com/dam/24ebf26b-0698-4062-96c8-51f5b9fd4f36/pim,w_0.9;r_pad,w_2000,h_1.01,bc_white/P_MZ_SUV_0315.png	Desenho em escala associado ao produto.
NCM	8544.42.00	Classificação fiscal indicada nos dados do catálogo.

COMPATIBILIDADE

Comunicação

• Cabo passivo de conexão; a ficha não informa protocolo de comunicação específico.

• Conector M8, codificação A, com 3 contatos; a compatibilidade com sinais depende da pinagem e das especificações do dispositivo conectado.

Conexões

Elétrica Conector fêmea M8 reto, codificação A, 3 contatos banhados a ouro. Limites informados: < 50 V AC, < 60 V DC e 3 A por contato. Condutores: 3 x 0,25 mm²; cores preto, marrom e azul. Verifique a pinagem do equipamento antes da ligação.

Processo Não possui conexão de processo; é um cabo elétrico de conexão com conector M8.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conexão M8 macho, codificação A, 3 contatos, pinagem compatível e requisitos dentro dos limites elétricos do cabo.	✓	A configuração do cabo corresponde a conector fêmea M8 reto, codificação A, com 3 contatos; a pinagem deve ser confirmada no equipamento.
Aplicação que exige tensão superior a 50 V AC ou 60 V DC, ou corrente acima de 3 A por contato.	✗	Os valores excedem os limites elétricos declarados para o produto.
Equipamento com conector de formato, gênero ou codificação diferente.	✗	A ficha identifica o lado do cabo como fêmea M8 reto, codificação A; não há evidência de compatibilidade mecânica com outras configurações.
Ligação a dispositivo com protocolo ou pinagem não identificados na ficha.	✗	O cabo não especifica protocolo e a correspondência elétrica depende da pinagem do dispositivo; confirme esses dados antes da conexão.

INSTALAÇÃO

Como instalar o EVC141 IFM — Cabo de conexão com conector fêmea M8 reto, 2 m, PUR, IP69K

Confirme que o equipamento aceita conector fêmea M8 reto, codificação A, com 3 contatos, e confira a pinagem no manual do dispositivo.
Verifique se tensão e corrente da aplicação estão dentro dos limites informados para o cabo.
Inspecione o conector, os contatos e a vedação antes da montagem; não conecte componentes danificados.
Acople o conector alinhando corretamente as partes, sem forçar ou torcer os contatos.
Aperte a conexão dentro da faixa de torque de 0,3 a 0,5 Nm.
Instale o cabo respeitando o raio mínimo de curvatura e os limites de temperatura e movimento aplicáveis.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não estabelece sinal ou alimentação.	Pinagem ou codificação do equipamento incompatível com a ligação realizada.	Consulte a pinagem do dispositivo e compare com a identificação dos condutores; confirme também que a conexão é M8 codificação A, 3 contatos.
A conexão apresenta interrupções durante operação com movimento.	Cabo submetido a curvatura ou torção fora dos limites especificados, ou conexão não apertada corretamente.	Inspecione o trajeto do cabo, confira o raio de curvatura e a torção e verifique o torque de montagem indicado.
Há sinais de umidade na conexão ou falha após exposição a líquidos.	Acoplamento, vedação ou montagem inadequados para manter a proteção da conexão.	Inspecione a vedação e o acoplamento; confirme a montagem e as condições de uso no datasheet do fabricante.
O cabo ou a conexão apresenta aquecimento ou funcionamento irregular.	Possível operação acima dos limites elétricos informados ou contato com conexão inadequada.	Meça a tensão e a corrente por contato e compare-as com os limites declarados; inspecione contatos e acoplamento antes de substituir o cabo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC141 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC141 e para que serve?

É um cabo de conexão com conector fêmea M8 reto, indicado para ligações em automação industrial. Tem 2 m de comprimento e três contatos.

O que acompanha o produto?

A ficha informa uma peça: o cabo de conexão EVC141. Não há acessórios adicionais listados.

O EVC141 serve para qualquer dispositivo com conector M8?

Não é possível confirmar apenas pelo tamanho M8. Verifique se o dispositivo usa conexão compatível, incluindo gênero, codificação A, quantidade de contatos e pinagem.

Posso usar o cabo acima de 50 V AC ou 60 V DC?

Não: esses são os limites máximos de tensão informados para o EVC141. Também respeite o limite de 3 A por contato.

O cabo é indicado para uma aplicação que exige mais de 3 A por contato?

Não, a ficha especifica 3 A por contato. Para uma corrente superior, selecione um produto cujos limites elétricos atendam à aplicação.

O equipamento não comunica depois da instalação; devo trocar o cabo?

Não necessariamente. Antes, confira codificação, pinagem, correspondência dos condutores e requisitos elétricos do dispositivo.

A conexão falha quando o cabo se movimenta; o que devo verificar?

Inspecione o trajeto para identificar curvatura ou torção excessiva e confira o aperto do conector. Compare a montagem com os limites mecânicos do datasheet.

Devo comprar este cabo ou uma versão com outro comprimento ou conector?

Escolha o EVC141 se a instalação exigir 2 m e conector fêmea M8 reto, codificação A, com 3 contatos. Para outro comprimento ou configuração, procure uma versão correspondente e valide os limites elétricos.

Que cuidado devo ter ao instalar o conector?

Alinhe as partes sem forçar e aperte a conexão entre 0,3 e 0,5 Nm. Consulte a pinagem do dispositivo antes de energizar.

O EVC141 pode ser usado em ambientes com refrigerantes e lubrificantes?

A ficha cita aplicações em máquinas-ferramenta e ambientes com refrigerantes e lubrificantes. Confirme no datasheet as condições de montagem e exposição aplicáveis.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração do conector M8; deve corresponder à codificação do dispositivo acoplado. (Ref.: conexão M8, codificação A)

PUR

Material indicado para o revestimento externo do cabo. (Ref.: material do revestimento PUR)

Grau de proteção IP

Classificação declarada para a proteção do produto contra ingresso de elementos, dependente das condições de montagem e uso. (Ref.: IP65, IP67, IP68 e IP69K)

Raio mínimo de curvatura

Limite de curvatura indicado para aplicação flexível, expresso como múltiplo do diâmetro do cabo. (Ref.: 10 x diâmetro do cabo)

Torque de aperto

Faixa de torque indicada para apertar a conexão. (Ref.: 0,3 a 0,5 Nm)
