Cabo de Ligação IFM EVC135 10m PUR

Pré-visualizar: EVC135 IFM - Cabo de Ligação IFM Automação Industrial 10m PUR PNP IP69K

EVC135 IFM - Cabo de Ligação IFM Automação Industrial 10m PUR PNP IP69K

Imagem meramente ilustrativa

R$ 482,76

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC135
EAN: 4021179233941
NCM do produto: 85444200

Destaques do Produto Comprimento 10 metros...mais

Fechar menu

Saiba mais sobre: "EVC135 IFM - Cabo de Ligação IFM Automação Industrial 10m PUR PNP IP69K"

Destaques do Produto

Comprimento

10 metros

Conexão

M12 angular / reto

Configuração

PNP

Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC135 IFM - Cabo de Ligação Industrial M12 10m PUR PNP IP69K

O EVC135 é um cabo de ligação de alta performance da IFM, desenvolvido para automação industrial severa. Possui 10 metros, revestimento em PUR, conectores M12 e proteção IP69K. É ideal para ambientes que exigem alta resistência a óleos, lubrificantes e limpeza sob pressão.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVC135
Marca	IFM
Comprimento	10 m
Material	PUR
Grau de Proteção	IP65, IP67, IP68, IP69K
Configuração Elétrica	PNP
Tensão	10...36 DC [V]
Temperatura	-25...90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações de automação industrial com exigência de vedação IP69K.
Ambientes com presença de óleos, lubrificantes e refrigerantes de máquinas.
Sistemas PNP onde é necessário monitoramento por LED integrado.

⚠ Considere outro se precisa de:

Aplicações com temperatura ambiente fora da faixa de -25 a 90 °C.
Raio de curvatura inferior a 10x o diâmetro do cabo (4,3 mm) em aplicações dinâmicas.
Uso em ambientes onde o contato com agentes químicos corrosivos à vedação FKM é constante.

APLICAÇÕES E USO

Automação industrial em linhas de montagem.
Máquinas operatrizes com presença de refrigerantes e lubrificantes.
Ambientes externos ou internos que exijam vedação robusta (IP69K).
Aplicações fixas que requerem confiabilidade de sinal (contatos banhados a ouro).

COMO ESCOLHER

Antes de comprar o EVC135 IFM - Cabo de Ligação Industrial M12 10m PUR PNP IP69K, verifique estes pontos:

Escolha este modelo se

Sua aplicação necessita de um cabo de 10 metros, com robustez IP69K, que suporte exposição a óleos e lubrificantes comuns em ambientes industriais.

Evite este modelo se

A distância requerida for diferente de 10 metros, ou se houver necessidade de conectores com pinagem diferente da configuração A (M12 padrão).

ESPECIFICAÇÕES TÉCNICAS

Dados Gerais
Comprimento	10 m	Comprimento total do cabo para planejamento de layout.
Revestimento	PUR	Material de alta resistência mecânica e química.
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Proteção contra poeira e jatos de água sob pressão.

Dados Elétricos
Tensão de operação	10...36 DC	Limite de tensão permitido para operação estável.
Configuração elétrica	PNP	Compatibilidade com entradas de controladores lógicos programáveis (CLP).
Capacidade de carga	4 A	Corrente máxima suportada pelo cabo.

COMPATIBILIDADE

Comunicação

• Sinais digitais padrão (PNP)

• Sensores indutivos, capacitivos e fotoelétricos com conexão M12

Conexões

Elétrica M12, reto (conector), 4 polos

Processo M12, angular (soquete), codificação A

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conexão com sensores PNP	✓	A pinagem e a configuração elétrica são compatíveis com o padrão PNP.
Aplicações com alta pressão de lavagem (IP69K)	✓	O cabo possui certificação IP69K, resistindo a jatos de água intensos.
Uso em sistemas de rede PROFINET/Ethernet	✗	Este é um cabo de sinal para sensores, não possui a blindagem ou o par trançado necessário para redes industriais de alta velocidade.

INSTALAÇÃO

Como instalar o EVC135 IFM - Cabo de Ligação Industrial M12 10m PUR PNP IP69K

Verifique se o dispositivo a ser conectado possui interface M12 codificação A.
Insira o conector angular no dispositivo de campo e gire a porca serrilhada até sentir resistência.
Aplique um torque entre 0,6 e 1,5 Nm para garantir a vedação contra líquidos.
Conecte a extremidade reta ao painel de controle ou bloco de distribuição seguindo o diagrama elétrico.
Fixe o cabo de forma a evitar tensões excessivas nos pontos de conexão.
Verifique os LEDs de status no conector para confirmar a presença de sinal (status de chaveamento).

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Perda intermitente de sinal.	Dano mecânico ou torção excessiva acima de ±180°/m.	Realizar teste de continuidade nos quatro condutores usando multímetro.
Infiltração de umidade no conector.	Torque de aperto fora da especificação (0,6 a 1,5 Nm).	Inspecionar vedação interna FKM quanto a cortes ou deformações.
Aquecimento do cabo ou isolação derretida.	Sobrecarga de corrente superior a 4A.	Verificar se a carga conectada respeita o limite de corrente nominal.
Revestimento PUR esbranquiçado ou quebradiço.	Degradação por agentes químicos incompatíveis.	Comparar agentes de limpeza do ambiente com as tabelas de compatibilidade química da IFM.

DOCUMENTAÇÃO TÉCNICA

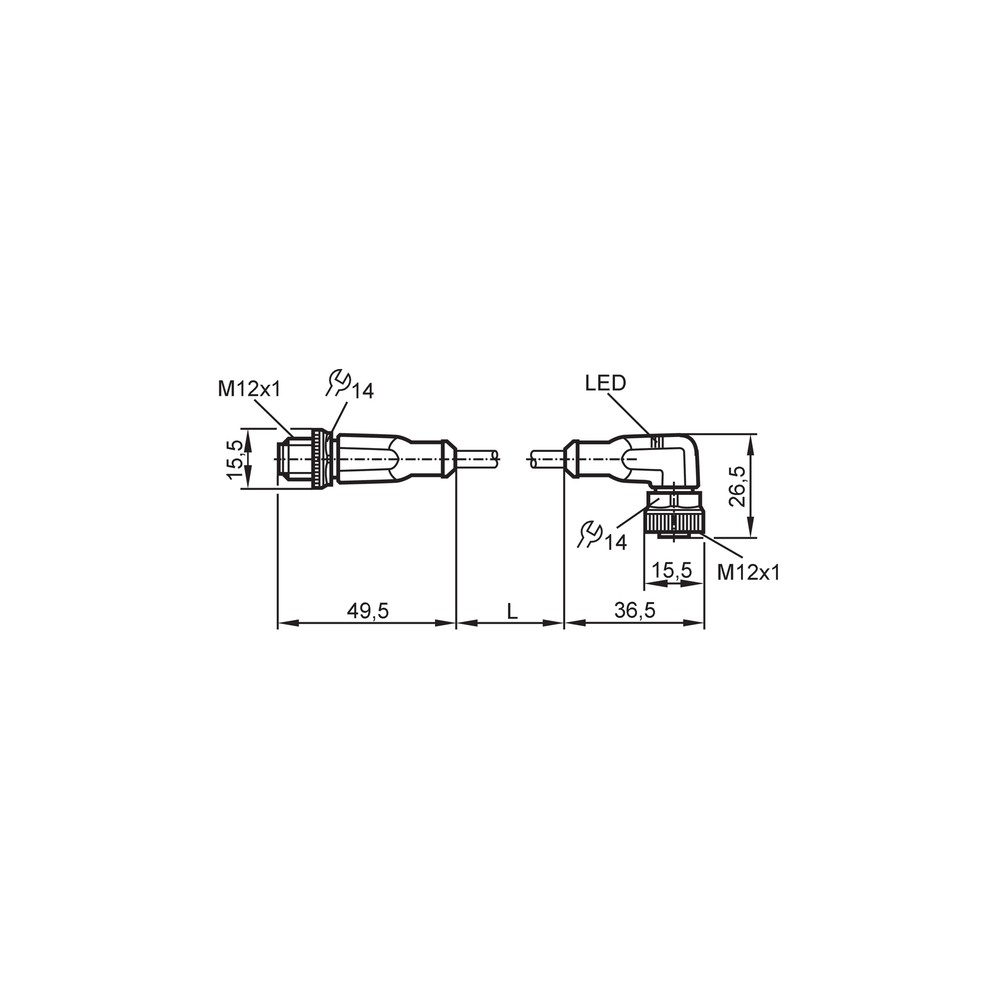

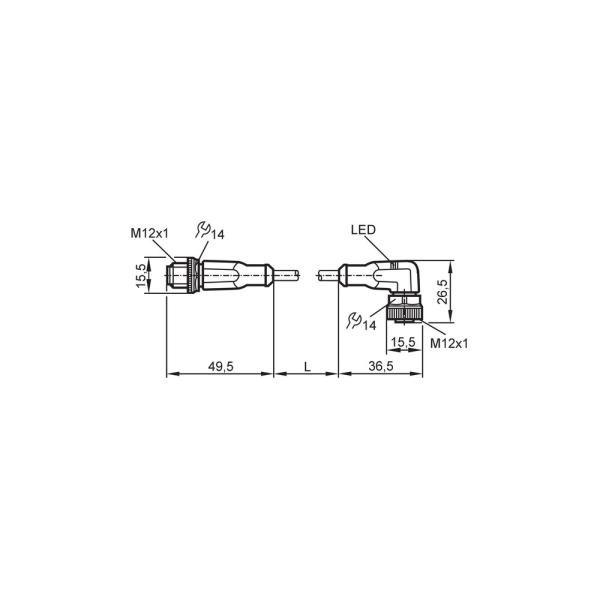

Datasheet do Cabo EVC135 (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVC135 da IFM e onde ele é utilizado?

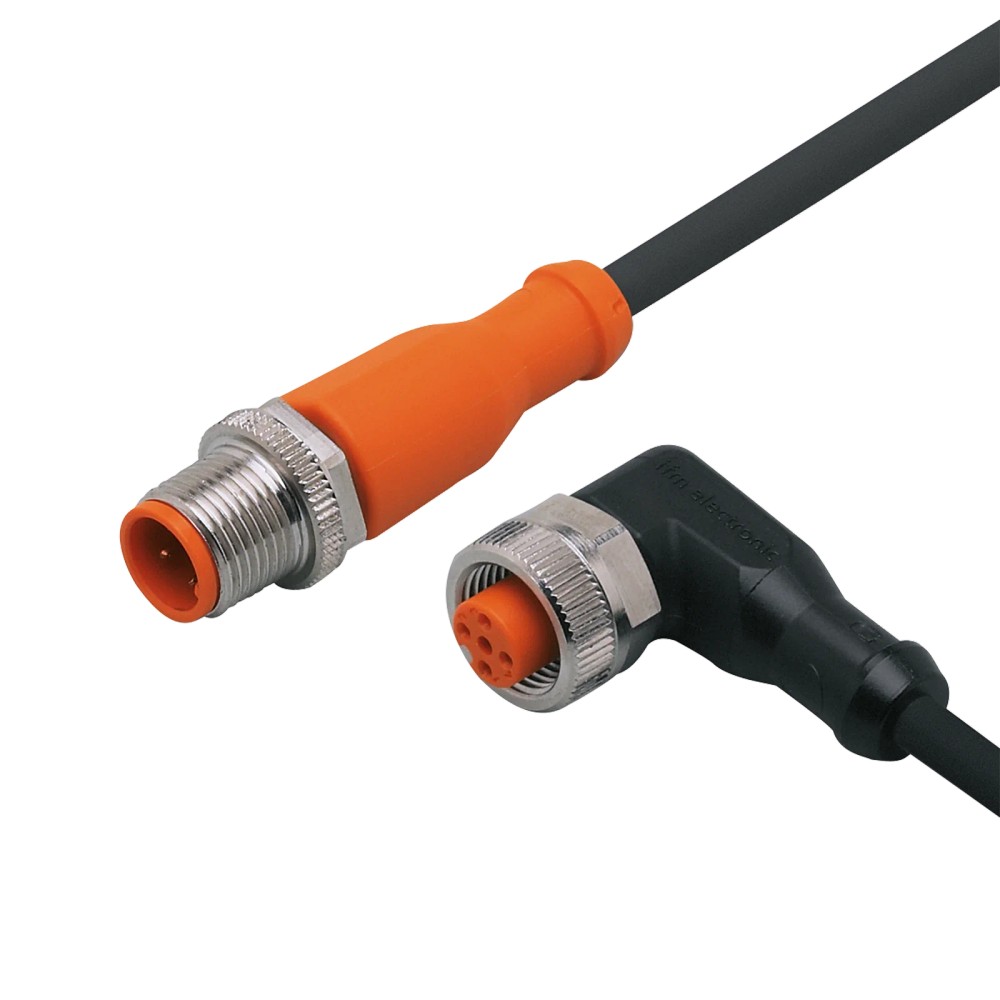

O EVC135 é um cabo de ligação industrial da IFM, projetado com conectores M12 (um angular, um reto), contatos banhados a ouro e livre de halogênio, ideal para automação industrial.

O que acompanha este cabo EVC135 na embalagem?

Este cabo acompanha um conector M12 angular em uma extremidade e um M12 reto na outra, ambos com codificação A e contatos banhados a ouro.

O cabo EVC135 pode ser usado submerso permanentemente?

Não, este modelo não é adequado para aplicações de imersão contínua em condições que excedam a classificação IP69K ou temperaturas fora do intervalo de -25 a 90 °C.

Posso utilizar este cabo próximo a áreas de soldagem?

Este cabo não é recomendado para aplicações de soldagem intensiva onde haja respingos de metal fundido constantes, a menos que protegido mecanicamente, devido ao material de revestimento PUR.

Como diagnosticar uma falha de comunicação usando este cabo?

Sintomas de falha incluem falhas intermitentes de comunicação ou sinal PNP ausente; a causa provável é o rompimento interno dos condutores por excesso de torção ou dobra.

O que devo verificar antes de trocar o cabo por suspeita de defeito?

Antes de substituir, verifique com um multímetro a continuidade entre os pinos nos dois conectores e inspecione a integridade física da vedação FKM.

Este cabo é melhor que modelos padrão de mercado?

Este modelo é um cabo de ligação padrão fixo; se sua aplicação exige alta flexibilidade constante (esteiras móveis), verifique se o raio de curvatura mínimo de 10x o diâmetro do cabo é respeitado.

Devo escolher este cabo para uma máquina industrial com presença de óleos?

Para instalações fixas em ambientes industriais, este modelo de 10 metros com PUR é a escolha técnica correta, sendo superior a cabos de PVC comum pela resistência a óleos e lubrificantes.

Quais cuidados devo ter ao instalar o conector M12?

Certifique-se de apertar a porca serrilhada com torque entre 0,6 e 1,5 Nm para garantir a vedação IP69K e evitar entrada de umidade.

Qual a procedência do cabo EVC135?

O produto é fabricado pela IFM Electronic e atende aos padrões de qualidade da marca, sendo fornecido diretamente via canais autorizados com suporte técnico integrado.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção contra entrada de poeira e jatos de água de alta pressão e temperatura (Ref.: DIN 40050).

PUR (Poliuretano)

Material do revestimento externo do cabo, garantindo alta resistência mecânica, química e flexibilidade (Ref.: Ficha técnica EVC135).

Codificação A

Padrão de conexão M12 para sinais padrão e sensores, evitando conexões incorretas em dispositivos (Ref.: IEC 61076-2-101).

PNP

Configuração de saída do sensor que comuta o positivo (tensão de alimentação) para a carga (Ref.: Função elétrica).

FKM

Fluoroelastômero utilizado na vedação, conhecido por sua alta resistência térmica e química (Ref.: Material de vedação).
