Cabo de Ligação IFM EVC133 M12 15m

Pré-visualizar: EVC133 IFM - Cabo de Ligação ifm Automação Industrial M12 Angular/Reto 15m PUR

EVC133 IFM - Cabo de Ligação ifm Automação Industrial M12 Angular/Reto 15m PUR

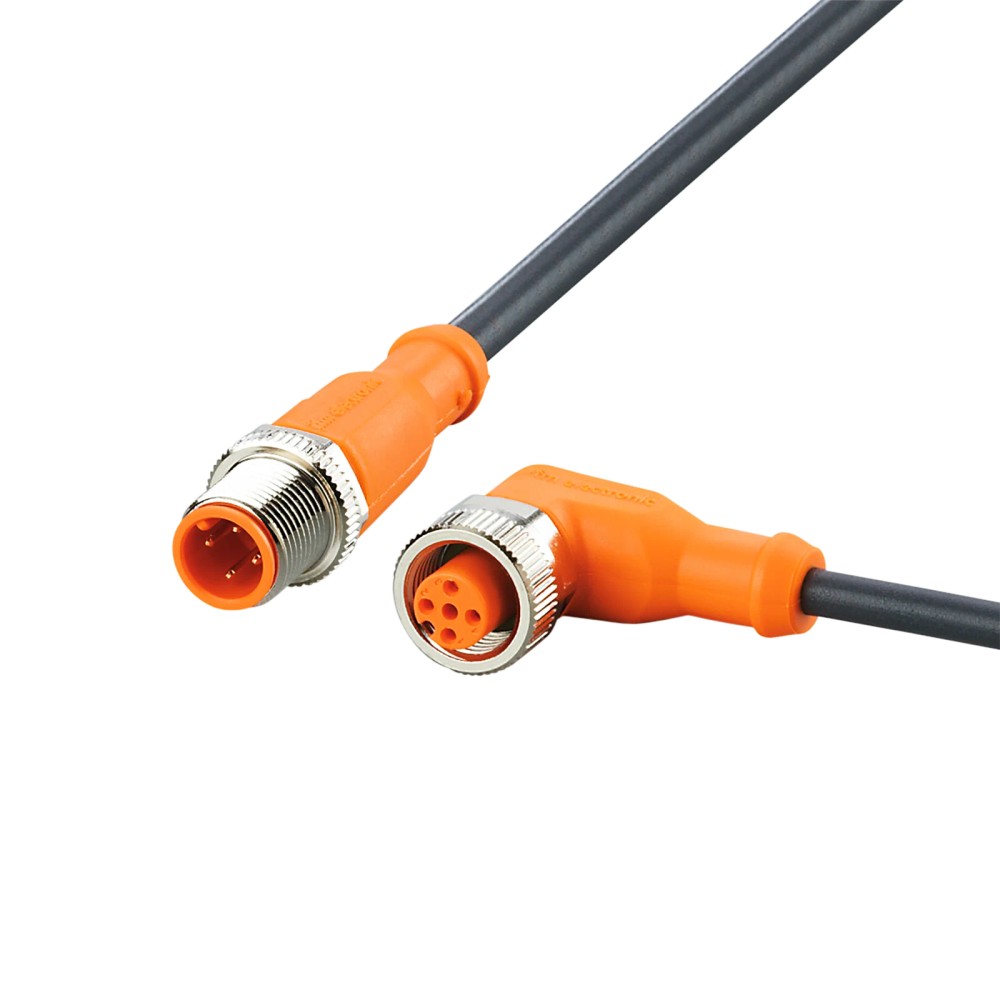

Imagem meramente ilustrativa

R$ 512,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC133
EAN: 4021179233927
NCM do produto: 85444200

Destaques do Produto Comprimento 15 m...mais

Fechar menu

Saiba mais sobre: "EVC133 IFM - Cabo de Ligação ifm Automação Industrial M12 Angular/Reto 15m PUR"

Destaques do Produto

Comprimento

15 m

Conexões

M12 angular e M12 reto, ambos com 4 contatos e codificação A

Tensão de operação

< 250 V AC / < 300 V DC

Capacidade de carga

4 A

Ambiente

-25 a 90 °C; proteção especificada IP65, IP67, IP68 e IP69K

Revestimento

PUR, sem silicone e sem halogênio

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação ifm EVC133, M12 angular para M12 reto, 15 m, PUR

O ifm EVC133 é um cabo de ligação para conectar componentes com interfaces M12 de 4 contatos e codificação A. Tem comprimento de 15 m, revestimento PUR e uma conexão M12 angular e outra reta. Os contatos são dourados, e o cabo é especificado para tensão inferior a 250 V AC e capacidade de carga de 4 A.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC133
Tipo	Cabo de ligação
Comprimento	15 m
Conexões	M12 angular e M12 reto; codificação A; 4 contatos
Material do cabo	PUR; sem silicone e sem halogênio
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25 a 90 °C; cULus: até 75 °C
Diâmetro externo do cabo	4,3 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de automação e aplicações industriais que requeiram cabo de 15 m com interface M12 de 4 contatos, codificação A, angular em uma extremidade e reta na outra.
Aplicações em máquinas-ferramenta com refrigerantes e lubrificantes, conforme a descrição do produto.
Instalações que demandem cabo PUR sem silicone e sem halogênio, respeitando os limites elétricos, ambientais e de montagem especificados.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir mais de 4 A, tensão igual ou superior aos limites especificados, ou outra quantidade de contatos, codificação ou geometria M12.
Não usar fora da faixa de temperatura indicada; para aplicações cULus, observar o limite informado de até 75 °C.
Não instalar com raio de curvatura inferior a 10 vezes o diâmetro do cabo em aplicação flexível.

APLICAÇÕES E USO

Uso em automação industrial e conexão de componentes com interfaces M12, desde que codificação, contatos e pinagem sejam compatíveis.
Aplicação em máquinas-ferramenta com refrigerantes e lubrificantes, conforme indicado na ficha; observar as condições de montagem e os graus de proteção declarados.
Instalações com movimento do cabo podem considerar os dados de curvatura e movimento especificados, respeitando o raio mínimo de flexão e as condições de velocidade e aceleração informadas.
A adequação a um equipamento específico depende da pinagem, da corrente e da tensão do circuito; esses requisitos devem ser comparados com os dados do cabo.

COMO ESCOLHER

Antes de comprar o Cabo de ligação ifm EVC133, M12 angular para M12 reto, 15 m, PUR, verifique estes pontos:

Escolha o EVC133 quando

A instalação exigir 15 m de cabo, uma conexão M12 angular e uma reta, ambas de 4 contatos e codificação A, além de operação dentro dos limites elétricos e ambientais especificados.

Verifique outra configuração quando

O equipamento exigir comprimento diferente, conexão M12 com outra codificação ou número de contatos, duas extremidades com geometria distinta da configuração angular/reta, ou parâmetros acima dos limites de tensão e corrente do cabo. Confirme a pinagem exigida pelos equipamentos antes da conexão.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação	Classificação do item.
Marca	ifm	Fabricante informado no anúncio.
Modelo / SKU	EVC133	Código do produto.
GTIN	4021179233927	Identificador comercial informado.
Aplicação	Aplicações industriais e automação industrial; aplicação em máquinas-ferramenta com refrigerantes e lubrificantes	Cenários indicados na ficha do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites declarados pelo fabricante.
Capacidade de carga total	4 A	Capacidade indicada para o cabo.
Classe de proteção	II	Classificação declarada na ficha.

Conexões elétricas
Conexão do soquete	1 x M12, angular; codificação A; 4 contatos dourados; corpo em TPU laranja; bloqueio em latão niquelado; vedação em FKM; torque de aperto máximo de 0,6 a 1,5 Nm	Características da extremidade angular; observar o torque informado.
Conexão do conector	1 x M12, reto; codificação A; 4 contatos dourados; corpo em TPU laranja; bloqueio em latão niquelado; torque de aperto máximo de 0,6 a 1,5 Nm	Características da extremidade reta; observar o torque informado.
Conexão elétrica do cabo	15 m; PUR; preto; Ø 4,3 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm); sem halogênio	Construção e dimensões declaradas para o cabo.
Contatos	Banhados a ouro	Acabamento dos contatos das conexões.
Material da porca / bloqueio	Latão niquelado	Material informado para o mecanismo de bloqueio.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados; a proteção depende da montagem correta e das condições associadas a cada classificação.
Temperatura ambiente	-25 a 90 °C	Faixa de temperatura ambiente informada.
Temperatura ambiente para cULus	Até 75 °C	Limite específico indicado para cULus.
Temperatura de armazenamento	-25 a 55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa informada para armazenamento.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Referência ambiental declarada para armazenamento.
Material da vedação	FKM	Material especificado para a vedação da conexão angular.

Dados mecânicos e materiais
Material do revestimento do cabo	PUR	Material externo do cabo.
Material do invólucro	TPU	Material informado para os corpos das conexões.
Sem silicone	Sim	Característica declarada pelo fabricante.
Sem halogênio	Sim	Característica declarada pelo fabricante.
Raio de flexão mínimo em aplicação flexível	10 x diâmetro do cabo	Raio mínimo informado para aplicação flexível; não reduzir esse valor.
Ciclos de curvatura	> 5 milhões	Valor declarado para ciclos de curvatura.
Esforço de torção	± 180 °/m	Valor de torção especificado.
Tolerâncias para dobras e deslocamentos	Sim	Característica indicada na ficha, sem detalhamento adicional no contexto.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição específica associada ao valor de velocidade informado.
Peso	440,7 g	Peso informado no dataset do produto.
NCM	8544.42.00	Classificação fiscal informada no anúncio.

COMPATIBILIDADE

Comunicação

• Cabo passivo de ligação; não há protocolo de comunicação especificado na ficha. A compatibilidade de sinal depende da pinagem e dos equipamentos conectados.

Conexões

Elétrica Uma conexão M12 angular e uma conexão M12 reta, ambas com codificação A e 4 contatos dourados. Cabo de 15 m, 4 x 0,34 mm²; tensão de operação < 250 V AC / < 300 V DC e capacidade de carga total de 4 A. Verificar a pinagem dos dispositivos antes de ligar.

Processo Não se aplica: trata-se de um cabo de ligação elétrica, sem conexão de processo para fluido ou gás.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivos com conexão M12, codificação A e 4 contatos, com pinagem compatível	✓	A geometria e os contatos do cabo correspondem a essa configuração; a pinagem deve ser confirmada para os equipamentos específicos.
Instalação que exige extremidade angular em uma ponta e reta na outra, com percurso de até 15 m	✓	Essa é a configuração informada para o EVC133; considerar o encaminhamento e os limites de instalação.
Circuito que exige capacidade superior a 4 A ou tensão igual/superior aos limites declarados	✗	A ficha especifica capacidade de carga de 4 A e tensão inferior a 250 V AC / 300 V DC.
Equipamentos com codificação M12, número de contatos ou pinagem diferentes	✗	A ficha informa codificação A e 4 contatos; a compatibilidade mecânica ou elétrica com outras configurações não está especificada.
Aplicação flexível com raio de curvatura de pelo menos 10 vezes o diâmetro do cabo	✓	O fabricante informa esse raio mínimo para aplicação flexível; respeitar também as condições de movimento declaradas.

INSTALAÇÃO

Como instalar o Cabo de ligação ifm EVC133, M12 angular para M12 reto, 15 m, PUR

Confirme que as duas interfaces do equipamento são M12, codificação A, com 4 contatos e pinagem compatível com o cabo.
Verifique se o comprimento de 15 m atende ao percurso sem tracionar o cabo nem exceder os limites da instalação.
Inspecione cabos, conectores, contatos e vedações antes da montagem; não conecte componentes danificados.
Alinhe os conectores antes de acoplar e aperte manualmente, respeitando o torque máximo informado de 0,6 a 1,5 Nm.
Encaminhe o cabo sem torções ou esmagamento e respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo em aplicação flexível.
Após a montagem, confira o acoplamento e a pinagem e valide a instalação nas condições elétricas e ambientais previstas.

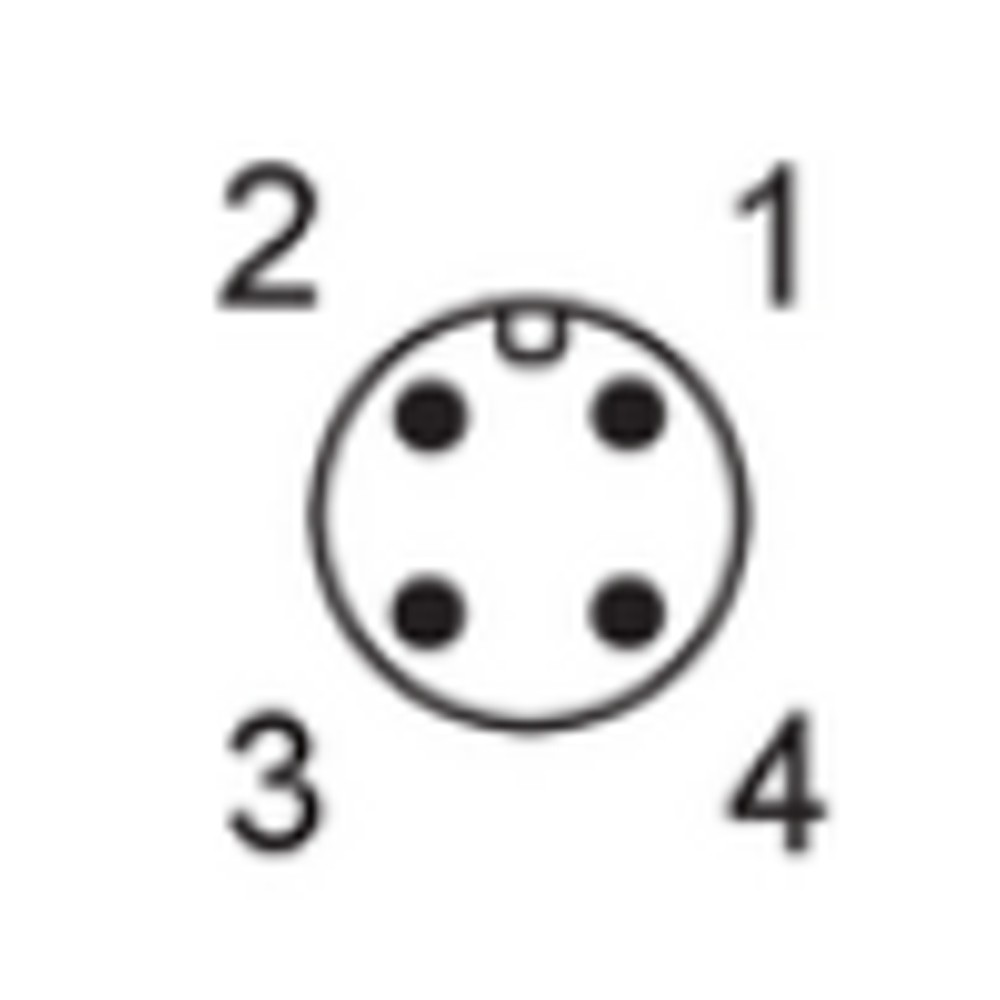

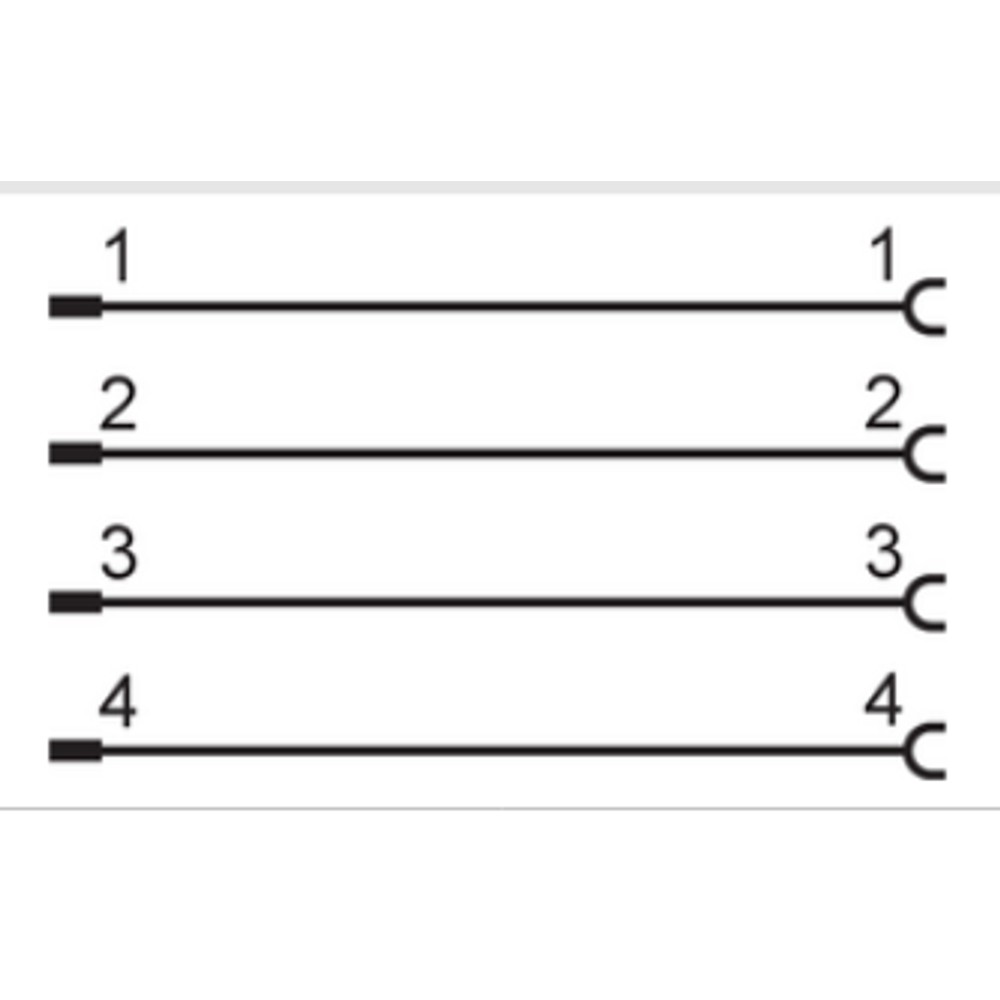

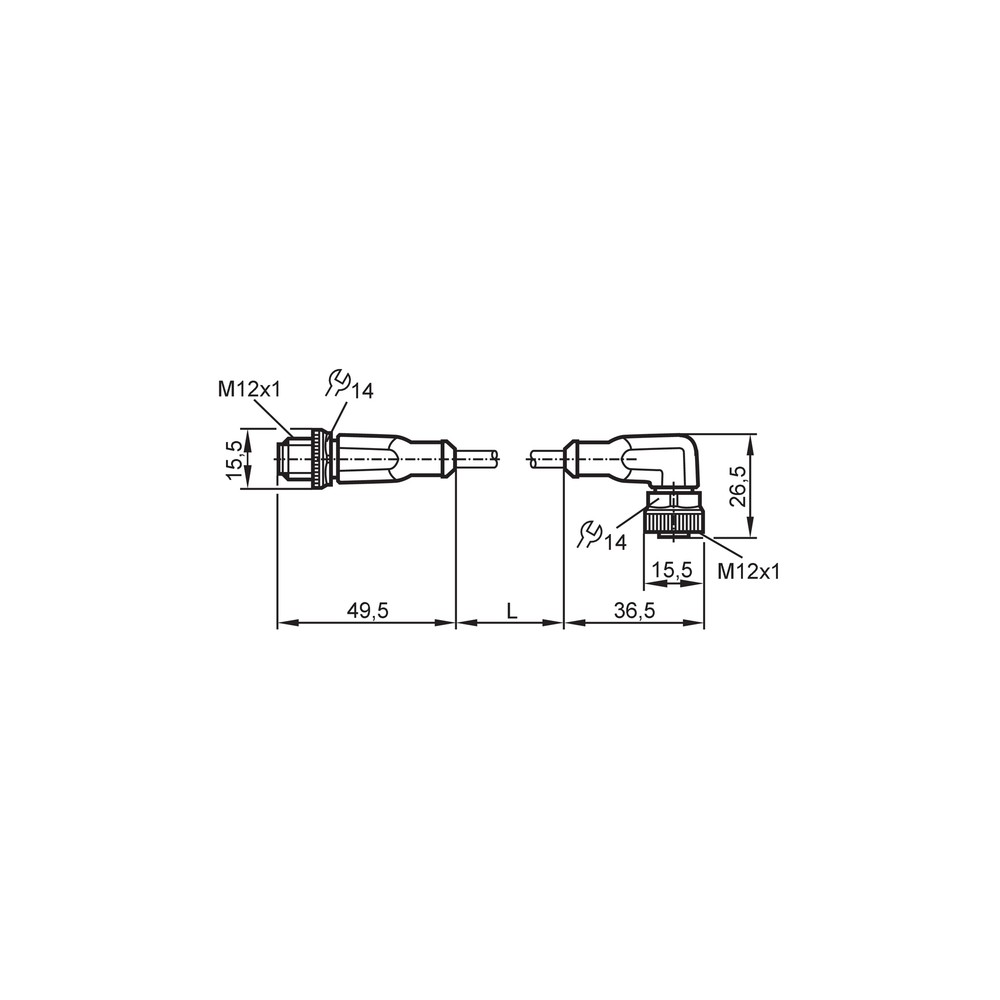

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não apresenta sinal ou alimentação.	Conector não totalmente acoplado, pinagem incompatível ou contato danificado.	Desenergize o circuito, confirme o acoplamento e compare a pinagem do cabo com a documentação dos dispositivos; inspecione os contatos.
Interrupções de sinal durante o movimento do cabo.	Dano interno ou esforço mecânico associado a curvatura abaixo do limite, torção ou encaminhamento inadequado.	Inspecione o trajeto e procure esmagamento, torção ou curvaturas inferiores a 10 vezes o diâmetro; teste a continuidade com o circuito desenergizado.
Umidade ou contaminação observada na região da conexão.	Conector mal acoplado, vedação comprometida ou montagem fora das condições necessárias para a proteção declarada.	Inspecione a vedação e as superfícies de acoplamento, confirme o encaixe e verifique se a conexão foi montada corretamente.
Aquecimento ou falha durante a operação elétrica.	Carga ou tensão acima dos limites declarados, ou contato com conexão elétrica inadequada.	Meça tensão e corrente no circuito e compare com os limites do cabo; verifique também a pinagem e o estado dos contatos.

DOCUMENTAÇÃO TÉCNICA

Folha de dados ifm EVC133 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo ifm EVC133 e com quais conexões ele vem?

É um cabo de ligação de 15 m, com uma conexão M12 angular e outra M12 reta. Ambas têm codificação A e 4 contatos.

O que acompanha o EVC133 na embalagem?

A ficha informa uma peça por embalagem: o cabo de ligação EVC133. Acessórios adicionais não estão especificados.

Este cabo serve para ligar um equipamento M12 com codificação diferente de A?

A ficha especifica codificação A nas duas extremidades. Não é possível confirmar compatibilidade mecânica ou elétrica com outras codificações sem consultar a documentação dos equipamentos.

Posso usar o EVC133 em um circuito acima de 4 A?

Não, a capacidade de carga total indicada é 4 A. Para um circuito acima desse limite, selecione um cabo cuja capacidade declarada atenda à aplicação.

O equipamento não liga depois da conexão; o que devo verificar antes de trocar o cabo?

Verifique se os conectores estão acoplados e se a pinagem é compatível com os equipamentos. Com o circuito desenergizado, inspecione os contatos e teste a continuidade.

O sinal falha quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é dano interno por curvatura, torção ou esmagamento. Inspecione o encaminhamento e confirme que o raio em aplicação flexível não é inferior a 10 vezes o diâmetro do cabo.

Devo escolher o EVC133 ou comprar cabo e conectores separadamente?

O EVC133 é uma peça montada de 15 m com conexões M12 angular e reta, codificação A e 4 contatos. Se a instalação exigir outro comprimento ou outra configuração de extremidades, procure a configuração correspondente.

O EVC133 pode substituir qualquer cabo M12 de 15 m?

Não necessariamente. A ficha do EVC133 especifica codificação A, 4 contatos e extremidades angular e reta; confirme também a pinagem, a tensão e a corrente requeridas.

Como devo apertar e encaminhar o cabo na instalação?

Alinhe os conectores antes de acoplar e respeite o torque máximo informado de 0,6 a 1,5 Nm. Em aplicação flexível, mantenha raio de curvatura mínimo de 10 vezes o diâmetro do cabo.

Qual é a faixa de temperatura de uso do EVC133?

A temperatura ambiente especificada é de -25 a 90 °C; para cULus, a ficha indica limite de até 75 °C. Verifique qual condição se aplica à instalação.

GLOSSÁRIO TÉCNICO

Codificação M12 A

Identificação da configuração de acoplamento especificada para as conexões M12 do cabo.

Grau de proteção IP

Classificação declarada para a proteção do invólucro contra ingresso de agentes conforme condições de ensaio e montagem.

Raio de curvatura

Raio mínimo que deve ser respeitado ao curvar o cabo em aplicação flexível.

PUR

Material indicado para o revestimento do cabo.

Capacidade de carga

Corrente máxima informada para o cabo na ficha do produto.
