Cabo de Ligação IFM EVC133 15m

Pré-visualizar: EVC133 IFM - Cabo de Ligação ifm Automação Industrial M12 15m PUR IP69K

EVC133 IFM - Cabo de Ligação ifm Automação Industrial M12 15m PUR IP69K

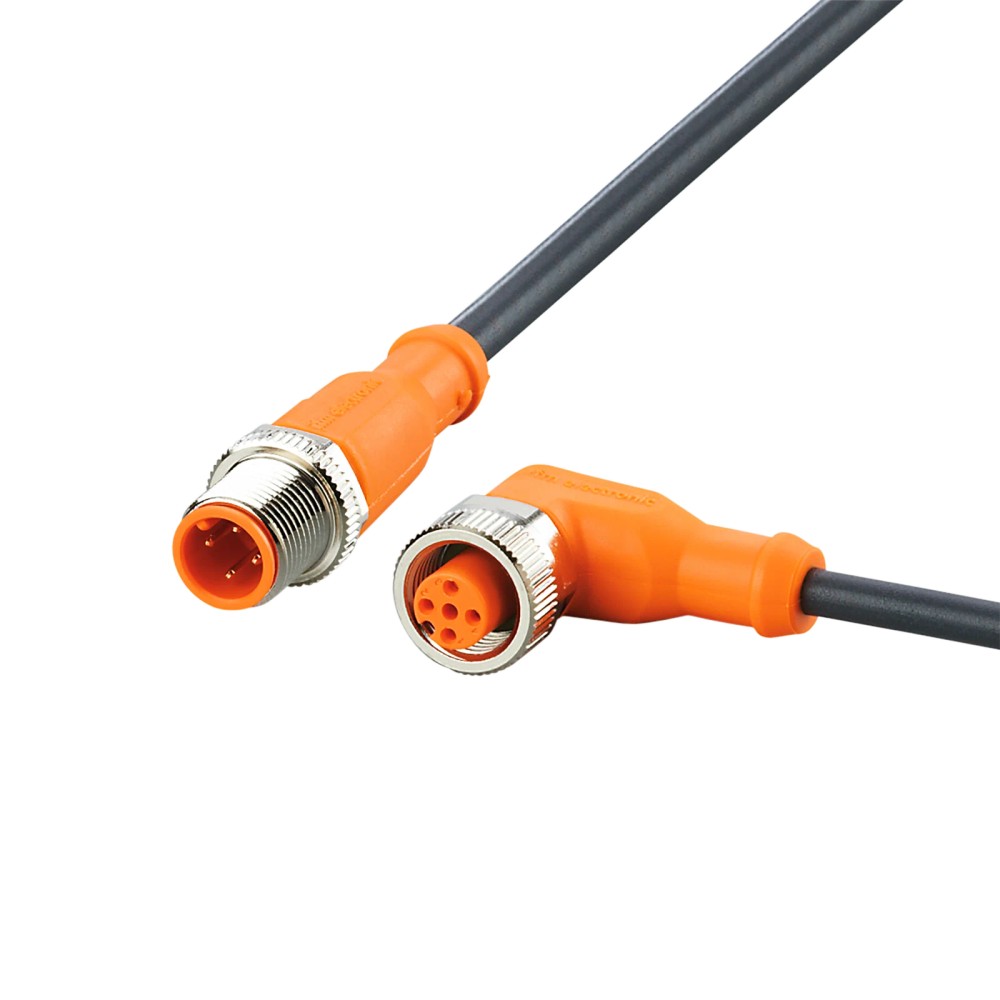

Imagem meramente ilustrativa

R$ 512,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC133
EAN: 4021179233927
NCM do produto: 85444200

Destaques do Produto Comprimento 15 m...mais

Fechar menu

Saiba mais sobre: "EVC133 IFM - Cabo de Ligação ifm Automação Industrial M12 15m PUR IP69K"

Destaques do Produto

Comprimento

15 m

Conexão Lado A

M12 Angular

Conexão Lado B

M12 Reto

Material

PUR

Grau de proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC133 - Cabo de Ligação ifm Automação Industrial M12 15m PUR IP69K

O EVC133 é um cabo de ligação robusto com 15 metros, ideal para automação industrial, incluindo o uso com refrigerantes e lubrificantes. Destaca-se pelo revestimento em PUR sem silicone/halogênio e conectores M12 angulares e retos. Oferece alta resistência mecânica e grau de proteção IP69K.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVC133
Comprimento	15 m
Conexão	M12 Angular / M12 Reto
Material de revestimento	PUR
Proteção	IP65, 67, 68, 69K
Tensão máxima	< 250V AC / 300V DC
Corrente máxima	4 A
Peso	440,7 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e máquinas-ferramenta
Ambientes com presença de refrigerantes e lubrificantes
Aplicações que exigem grau de proteção IP69K

⚠ Considere outro se precisa de:

Aplicações com temperatura ambiente acima de 90 °C
Uso em ambientes onde o cabo sofra torção superior a ± 180 °/m
Raio de curvatura inferior a 43 mm (10x o diâmetro de 4,3 mm)

APLICAÇÕES E USO

Aplicações em automação industrial de alta performance
Conexão de sensores em máquinas de ferramentas
Ambientes industriais com presença de lubrificantes e fluidos refrigerantes

COMO ESCOLHER

Antes de comprar o EVC133 - Cabo de Ligação ifm Automação Industrial M12 15m PUR IP69K, verifique estes pontos:

Quando utilizar

Escolha este modelo se necessita de um cabo de 15 metros com conectores angulares/retos e alta resistência a ambientes agressivos industriais.

Quando evitar

Evite se a aplicação exigir comprimentos diferentes ou se a temperatura de operação exceder o limite de 90 °C fixado pelo fabricante.

ESPECIFICAÇÕES TÉCNICAS

Características do material
Material	PUR	Material do revestimento exterior para alta durabilidade
Livre de Silicone	Sim	Compatível com processos de pintura e superfícies sensíveis
Livre de Halogênio	Sim	Segurança contra emissão de gases tóxicos

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite de isolação elétrica
Capacidade de carga	4 A	Corrente máxima permitida
Classe de proteção	II	Isolamento de segurança

Condições ambientais e mecânicas
Grau de proteção	IP65, IP67, IP68, IP69K	Resistência à entrada de líquidos e poeira
Temperatura ambiente	-25...90 °C	Faixa de operação dinâmica
Ciclos de curvatura	> 5 milhões	Vida útil em aplicações móveis

COMPATIBILIDADE

Comunicação

• Sinais Digitais I/O

• Sensores padrão industrial com conexão M12

• Atuadores padrão M12

Conexões

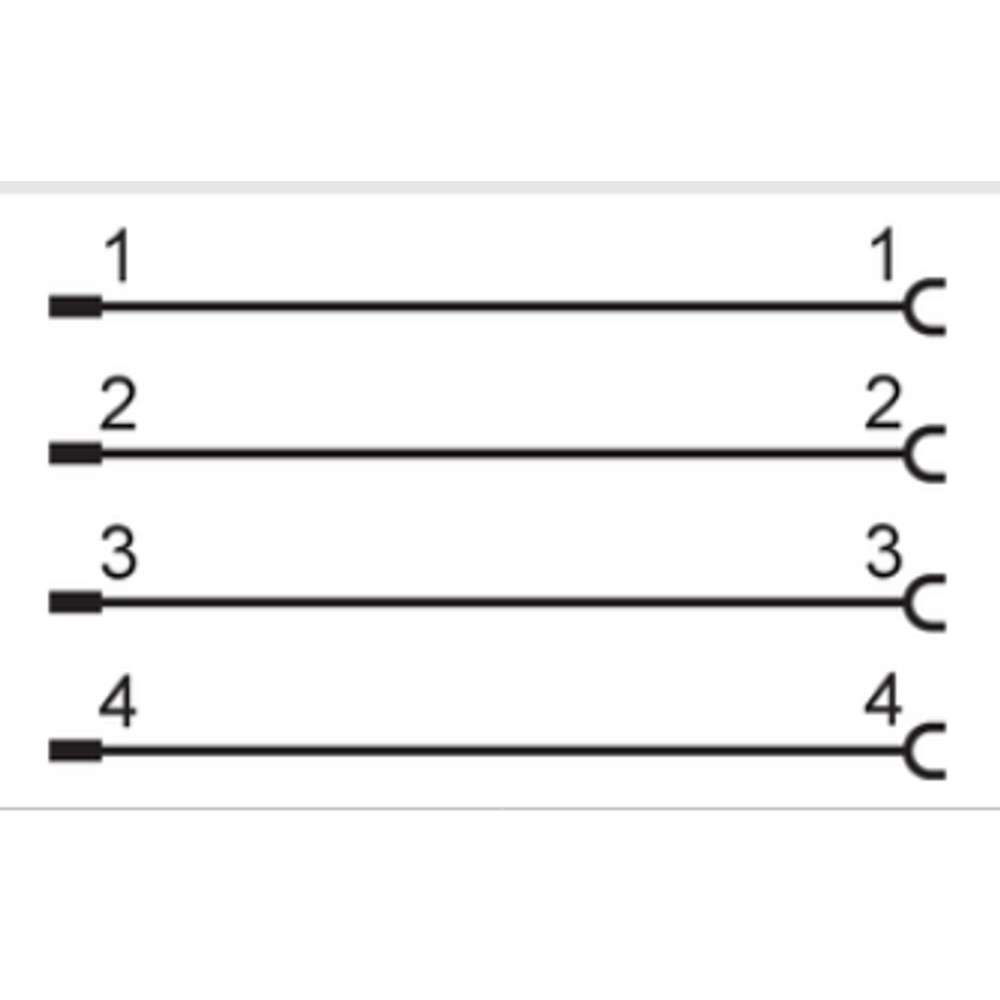

Elétrica Conector M12, 4 polos, Codificação A

Processo M12 Angular (Fêmea) para M12 Reto (Macho)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de lavagem (Washdown)	✓	O cabo possui grau de proteção IP69K, adequado para processos intensivos de limpeza.
Aplicações de robótica altamente dinâmicas	✗	Embora suporte ciclos de curvatura, não é especificado para aplicações de alta torção robótica extrema além de ± 180 °/m.

INSTALAÇÃO

Como instalar o EVC133 - Cabo de Ligação ifm Automação Industrial M12 15m PUR IP69K

Certifique-se de que a alimentação elétrica esteja desligada antes de iniciar.
Posicione o conector angular no dispositivo de destino.
Verifique o alinhamento da codificação A do conector M12.
Rosqueie manualmente a porca do conector até sentir resistência.
Utilize chave dinamométrica para aplicar o torque entre 0,6 a 1,5 Nm.
Fixe o cabo respeitando o raio mínimo de curvatura de 10x o diâmetro (43 mm).

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Entrada de umidade no conector M12	Torque de aperto fora da especificação (0,6 a 1,5 Nm)	Inspecionar vedação interna (FKM) e marcas de aperto
Rompimento de condutores internos (cabo móvel)	Excesso de torção mecânica	Teste de continuidade com multímetro durante movimento
Dano no isolamento ou deformação	Raio de curvatura menor que o especificado	Inspeção visual da capa de PUR
Enrijecimento ou degradação do material PUR	Contaminação química	Comparar flexibilidade do cabo com unidade nova

DOCUMENTAÇÃO TÉCNICA

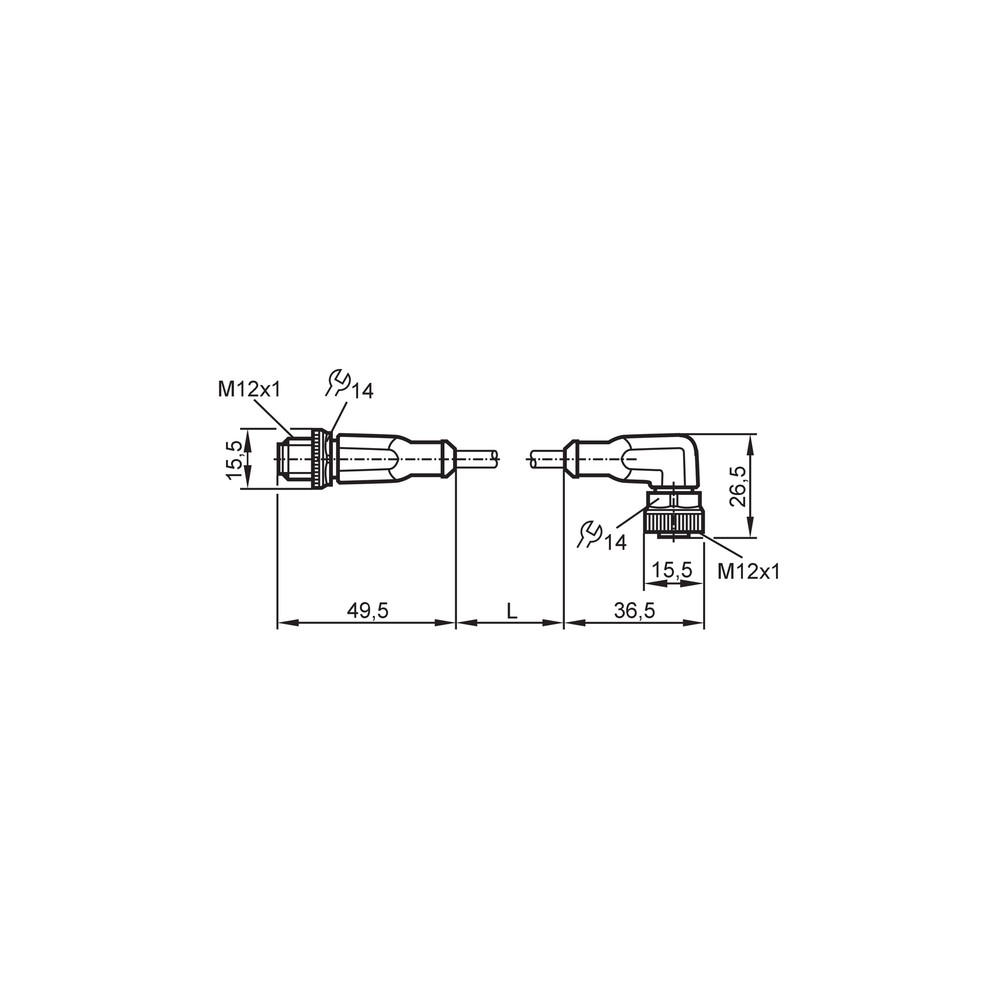

Folha de Dados EVC133 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVC133 da ifm?

O cabo EVC133 é um componente de conexão industrial com conectores M12 (um angular, um reto) e 15 metros de comprimento, destinado a transmitir sinais em ambientes de automação.

Este cabo possui alguma característica especial de material?

Sim, ele é totalmente isento de silicone e halogênio, possuindo contatos banhados a ouro para assegurar a confiabilidade da transmissão elétrica.

Existe alguma limitação para o uso deste cabo?

Ele não é recomendado para aplicações que exijam resistência a temperaturas superiores a 90 °C ou para ambientes com substâncias que agridam o revestimento em PUR.

Quais são as restrições mecânicas de instalação?

Ele não deve ser utilizado em situações onde o esforço de torção exceda ± 180 °/m ou onde o raio de curvatura seja inferior a 10 vezes o diâmetro do cabo.

O que pode causar mau funcionamento no cabo?

Sintomas comuns incluem falhas de sinal ou intermitência, que podem ser causadas por falha no contato elétrico ou quebra interna do fio.

Como diagnosticar problemas no cabo instalado?

Verifique a continuidade do cabo com um multímetro e inspecione visualmente se há danos físicos na isolação ou nos conectores M12.

Devo comprar este cabo montado ou montar um manualmente?

O EVC133 é uma unidade pronta para uso (peça única), oferecendo um comprimento fixo de 15m com conectores moldados de fábrica, garantindo a integridade da proteção IP69K.

Por que escolher o EVC133 em vez de um cabo comum?

Esta versão utiliza revestimento em PUR, sendo superior em resistência mecânica e contra óleos industriais comparado a versões em PVC comuns.

Qual o cuidado ao instalar os conectores?

O torque de aperto deve estar entre 0,6 e 1,5 Nm para assegurar a vedação adequada dos conectores M12 sem danificar as roscas.

Qual a procedência deste cabo de ligação?

A procedência é a ifm electronic, líder em tecnologia de sensores e conexão, assegurando a compatibilidade com a linha industrial da marca.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que indica resistência a lavagens de alta pressão e alta temperatura. (Ref.: DIN 40050-9)

PUR (Poliuretano)

Material de revestimento do cabo com alta resistência à abrasão, óleos e flexão contínua.

Codificação A

Padrão de pinagem M12 para sinais de sensores e atuadores padrão. (Ref.: IEC 61076-2-101)

Sem halogênio

Característica do cabo que garante a não emissão de gases tóxicos em caso de combustão.

Torque de aperto

Força aplicada na porca do conector para garantir a estanqueidade da vedação (0,6...1,5 Nm).
