Cabo de Conexão Fêmea M12 IFM EVC130

Pré-visualizar: EVC130 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 20m PUR IP69K

EVC130 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 20m PUR IP69K

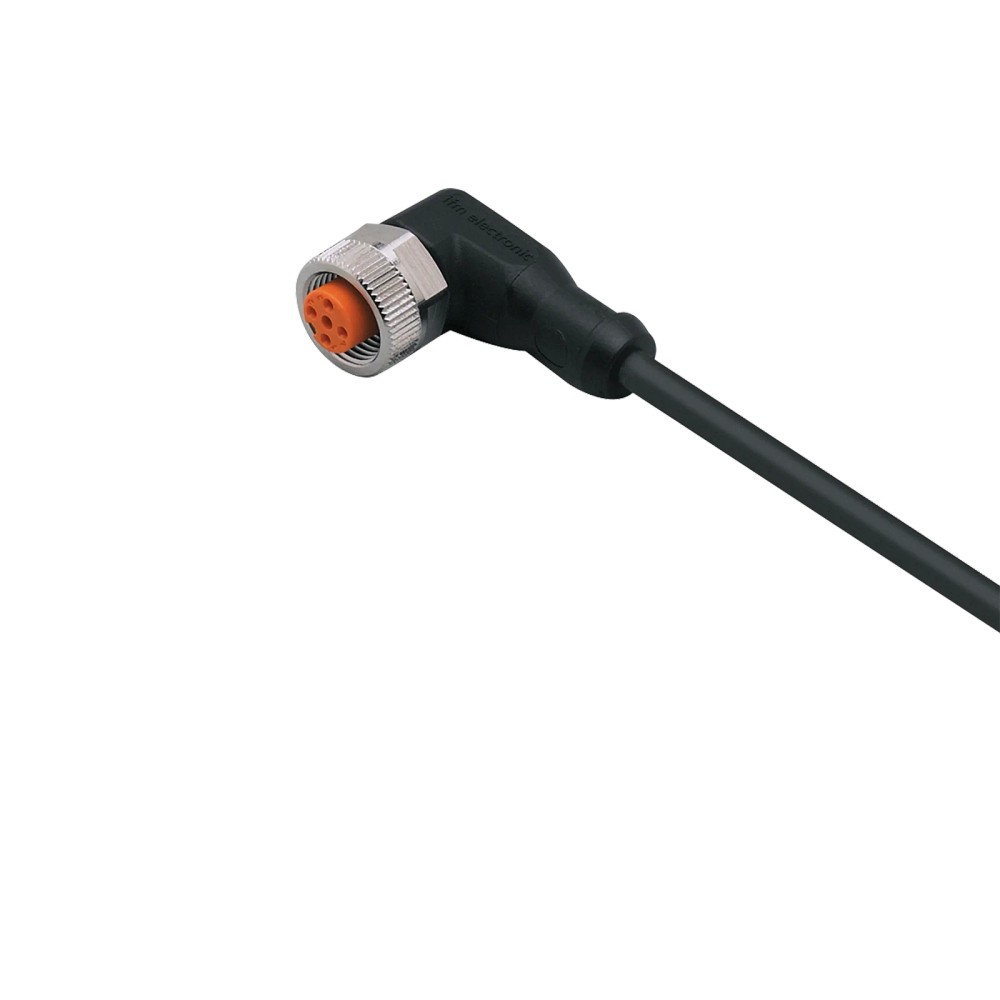

Imagem meramente ilustrativa

R$ 398,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC130
EAN: 4021179232692
NCM do produto: 85444200

Destaques do Produto Tipo de Conector...mais

Fechar menu

Saiba mais sobre: "EVC130 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 20m PUR IP69K"

Destaques do Produto

Tipo de Conector

Fêmea M12

Comprimento

20 metros

Revestimento

PUR (Sem halogênio)

Proteção IP

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Conexão com Conector Fêmea M12 EVC130 IFM - 20m PUR

O EVC130 é um cabo de conexão industrial de 20 metros projetado para transmissão de sinais em automação. Fabricado com revestimento em PUR, oferece alta resistência mecânica e flexibilidade. Possui conector fêmea M12 e proteção IP69K, sendo ideal para ambientes com presença de fluidos de corte e lubrificantes.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	EVC130
Comprimento	20 m
Material	PUR
Grau de Proteção	IP69K
Sem Silicone	Sim
Contatos	Dourados
Tensão Operação	10...36 DC V

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e máquinas-ferramenta
Ambientes com presença de refrigerantes e lubrificantes
Aplicações móveis (esteiras, braços robóticos)
Áreas de higiene rigorosa (lavagem de alta pressão - IP69K)

⚠ Considere outro se precisa de:

Aplicações com temperatura superior a 90 °C
Dobras com raio inferior a 10 vezes o diâmetro do cabo (4,3 mm)
Exposição a solventes não compatíveis com revestimento PUR
Torção superior a ± 180°/m

APLICAÇÕES E USO

Aplicações em máquinas-ferramenta com exigência de vedação IP69K.
Ambientes industriais com exposição constante a óleos e lubrificantes.
Sistemas de automação industrial onde é necessária alta tolerância a dobras e torções.
Conexão de sensores e atuadores em esteiras móveis ou robótica.

COMO ESCOLHER

Antes de comprar o Cabo de Conexão com Conector Fêmea M12 EVC130 IFM - 20m PUR, verifique estes pontos:

Quando utilizar o EVC130

Escolha este modelo quando precisar de um cabo de 20 metros para aplicações industriais que exigem resistência à lavagem de alta pressão (IP69K) e alta flexibilidade para movimentação.

Quando buscar outra opção

Opte por outros modelos se o ambiente de trabalho exigir resistência a temperaturas extremas fora da faixa de -25...90 °C, ou se a necessidade de comprimento for inferior/superior ao disponível.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Material do invólucro	TPU	Material do corpo do conector para resistência mecânica
Material da porca	latão, niquelado	Material do anel de bloqueio para resistência à corrosão
Grau de proteção	IP65, IP67, IP68, IP69K	Níveis de vedação contra poeira e líquidos

Dados Elétricos
Tensão de operação	10...36 DC V	Faixa de alimentação permitida
Capacidade de carga total	4 A	Corrente máxima suportada pelo cabo
Função elétrica	PNP	Configuração de chaveamento dos contatos

Características do Cabo
Comprimento do cabo	20 m	Comprimento total da unidade
Material do revestimento	PUR	Polímero de alta flexibilidade
Configuração dos fios	4 x 0,34 mm²	Seção transversal dos condutores internos

COMPATIBILIDADE

Comunicação

• Sinais analógicos/digitais padrão

• PNP

Conexões

Elétrica 4 x 0,34 mm² (42 x 0,1 mm)

Processo Conector Fêmea M12 (4 polos)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conexão de sensores M12 padrão	✓	Compatível com a interface de conexão M12 de 4 polos com codificação A.
Ambientes de lavagem (Washdown)	✓	Classificação IP69K suporta alta pressão e temperatura.
Ambientes com ácidos fortes	✗	Embora resistente, o PUR pode sofrer degradação dependendo do tipo e concentração do ácido.

INSTALAÇÃO

Como instalar o Cabo de Conexão com Conector Fêmea M12 EVC130 IFM - 20m PUR

Verifique a compatibilidade do conector macho no dispositivo receptor.
Alinhe o conector fêmea com a codificação A do sensor/dispositivo.
Conecte o conector fêmea M12 no dispositivo pressionando até o encaixe.
Rosqueie a porca de bloqueio manualmente até sentir resistência.
Utilize chave dinamométrica para aplicar torque entre 0,6 e 1,5 Nm.
Fixe o cabo ao longo da estrutura utilizando abraçadeiras, respeitando o raio de curvatura mínimo.

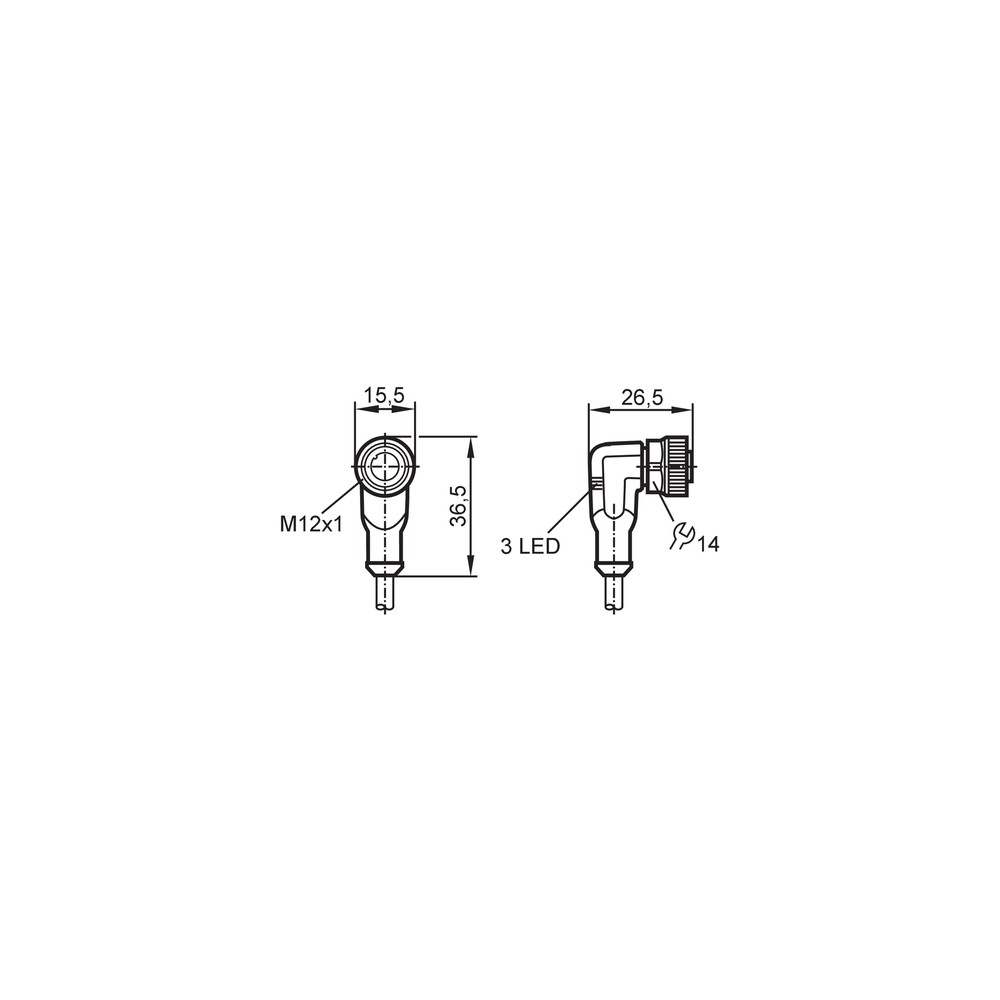

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Rompimento de filamentos internos do cabo.	Curvatura excessiva ou raio de dobra menor que 10x o diâmetro do cabo.	Realizar teste de continuidade nos fios usando multímetro.
Entrada de umidade ou falha intermitente.	Torque de aperto fora da faixa recomendada (0,6 - 1,5 Nm).	Inspecionar vedação FKM do conector quanto a rasgos ou deformação.
Degradação ou ressecamento do revestimento externo.	Exposição a substâncias incompatíveis com o PUR.	Inspeção visual para verificar a integridade física da capa.
Sinal intermitente na comunicação.	Oxidação prematura por falha na vedação.	Verificar se os pinos dourados apresentam sinais de escurecimento.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnica EVC130 (Datasheet) Desenho em Escala do Produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVC130 da IFM e para que serve?

Este produto é um cabo de conexão industrial com conector fêmea M12, projetado para transmitir sinais em ambientes de automação. Ele possui 20 metros de comprimento, revestimento em PUR e proteção IP69K.

O que vem na embalagem ao comprar este cabo?

O cabo acompanha o conector fêmea M12 já integrado e é fornecido como uma unidade única para conexão pronta.

Existem restrições de uso para este cabo M12?

Este cabo não é indicado para aplicações que excedam o raio de curvatura de 10 vezes o seu diâmetro nominal ou para ambientes onde a temperatura exceda 90 °C.

Este cabo pode ser usado em qualquer ambiente químico?

Não utilize este cabo em aplicações que exijam resistência a produtos químicos corrosivos específicos que degradem o material de revestimento PUR, conforme detalhado no datasheet.

Como diagnosticar uma falha de conexão neste cabo?

Sintomas de falha incluem perda de sinal ou oscilação na comunicação, frequentemente causados por rompimento interno devido a excesso de torção ou curvatura acima da tolerância permitida.

O que verificar antes de substituir o cabo por um novo?

Verifique a continuidade dos fios utilizando um multímetro e inspecione visualmente o conector M12 quanto a danos na vedação FKM ou oxidação nos contatos dourados.

É melhor comprar este cabo longo ou emendar cabos menores?

A escolha entre este modelo de 20 metros e um cabo de comprimento inferior depende exclusivamente da distância entre o sensor e o ponto de coleta, evitando excessos que prejudiquem a organização do painel.

Este cabo é adequado para robótica ou esteiras móveis?

Este cabo EVC130 é otimizado para aplicações móveis devido à sua construção com tolerância para dobras e deslocamentos, superando cabos padrão de instalação fixa.

Qual o cuidado fundamental na instalação?

Para a instalação, certifique-se de que o torque de aperto do conector esteja entre 0,6 e 1,5 Nm para garantir a integridade da vedação IP69K.

Como funciona a procedência e faturamento deste produto?

A IFM Electronic Ltda é a fabricante e responsável pelo faturamento, garantindo a origem e conformidade técnica do produto através de seus canais oficiais.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material de revestimento do cabo altamente resistente à abrasão, óleos e produtos químicos (Ref.: Datasheet)

IP69K

Grau de proteção que assegura resistência a jatos de água de alta pressão e alta temperatura (Ref.: DIN 40050-9)

M12 (Codificação A)

Padrão de conexão circular industrial de 12mm de diâmetro, codificação A para sinais padrão (Ref.: IEC 61076-2-101)

PNP

Tipo de comutação que fornece sinal positivo (tensão positiva) na saída quando ativado (Ref.: Função elétrica)

FKM

Fluoroelastômero utilizado na vedação do conector para garantir resistência química e térmica (Ref.: Material da vedação)
