Cabo Conector Fêmea M12 IFM EVC129

Pré-visualizar: EVC129 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 15m 4 Pinos PNP PUR

EVC129 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 15m 4 Pinos PNP PUR

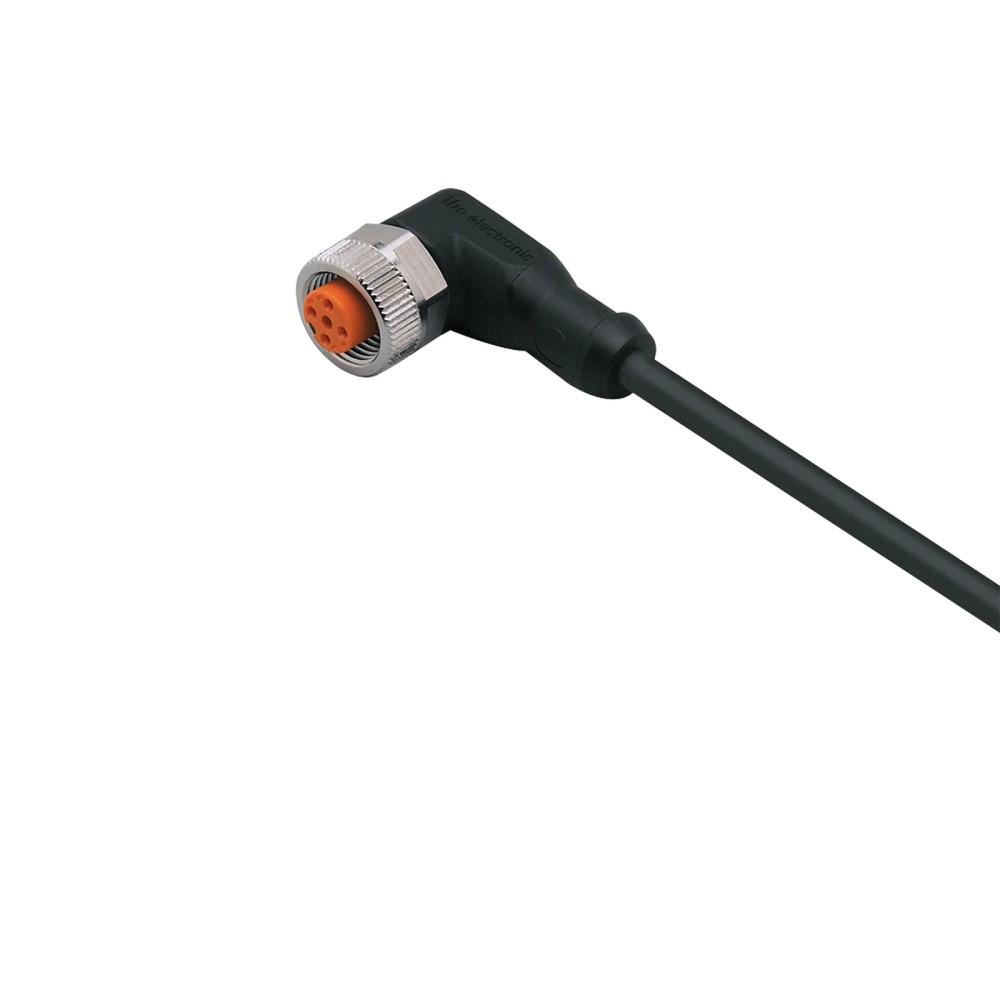

Imagem meramente ilustrativa

R$ 369,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC129
EAN: 4021179232685
NCM do produto: 85444200

Destaques do Produto Comprimento 15 m...mais

Fechar menu

Saiba mais sobre: "EVC129 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 15m 4 Pinos PNP PUR"

Destaques do Produto

Comprimento

15 m

Interface de conexão

M12 fêmea angular, codificação A, 4 pinos

Tipo de sinal indicado

PNP

Tensão de operação

10...36 V DC

Proteção declarada

IP65, IP67, IP68 e IP69K

Limite de carga

4 A de capacidade de carga total

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM EVC129 — Cabo de conexão com conector fêmea M12 angular, 4 pinos, 15 m, PUR, PNP

O IFM EVC129 é um cabo de conexão de 15 m com conector fêmea M12 angular de 4 pinos, destinado à conexão em aplicações de automação industrial. Possui revestimento PUR, contatos dourados e grau de proteção indicado como IP65, IP67, IP68 e IP69K. A ficha informa função elétrica PNP e tolerâncias especificadas para flexão e deslocamento.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC129
Conector	Fêmea M12 angular, codificação A, 4 contatos
Comprimento do cabo	15 m
Revestimento e construção do cabo	PUR; preto; Ø 4,3 mm; 4 x 0,34 mm²
Função elétrica	PNP
Grau de proteção	IP65, IP67, IP68 e IP69K
Tensão de operação	10...36 V DC
Capacidade de carga total	4 A
Temperatura ambiente	-25...90 °C; indicação cULus: até 75 °C
Materiais e contatos	Invólucro TPU; porca de latão niquelado; vedação FKM; contatos dourados

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de automação industrial que requeiram cabo de 15 m, conector fêmea M12 angular de 4 pinos e função PNP, respeitados os limites elétricos e ambientais declarados.
Aplicações industriais e máquinas-ferramenta; a ficha também menciona uso com refrigerantes e lubrificantes.
Instalações que necessitem de proteção IP65, IP67, IP68 ou IP69K, conforme condições de instalação e uso correspondentes a cada grau.

⚠ Considere outro se precisa de:

Não selecione para uma conexão que exija outro tipo de conector, gênero, codificação, quantidade de contatos ou comprimento sem confirmar a compatibilidade mecânica e elétrica.
Não exceda a tensão de operação declarada de 10...36 V DC nem a capacidade de carga total de 4 A.
Não use fora da faixa de temperatura declarada; a ficha indica uma condição cULus de até 75 °C.
Não presuma compatibilidade com qualquer dispositivo PNP apenas pelo tipo de sinal: confirme pinagem, tensão, carga e interface no datasheet do equipamento conectado.

APLICAÇÕES E USO

Aplicação declarada: conexão em automação industrial e máquinas-ferramenta, incluindo cenários com refrigerantes e lubrificantes, conforme a ficha do produto.
Aplicação possível por inferência: conexão entre um dispositivo compatível e uma instalação com tomada M12 macho codificação A de 4 contatos; confirmar pinagem, sinal, tensão e carga no datasheet do dispositivo.
Em instalação móvel, respeitar o raio mínimo de flexão de 10 vezes o diâmetro do cabo e os limites de movimento especificados; a ficha indica velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m, aceleração máxima de 5 m/s², mais de 5 milhões de ciclos de curvatura e torção de ±180°/m.
A classificação IP indicada não substitui a verificação das condições reais de montagem e dos requisitos específicos de exposição da aplicação.

COMO ESCOLHER

Antes de comprar o IFM EVC129 — Cabo de conexão com conector fêmea M12 angular, 4 pinos, 15 m, PUR, PNP, verifique estes pontos:

Escolha o EVC129 quando

A instalação exigir cabo de 15 m com conector fêmea M12 angular codificação A, 4 contatos, sinal PNP e operação dentro dos limites elétricos e ambientais informados.

Verifique antes de especificar

Confirme no equipamento conectado o gênero e a codificação do M12, a pinagem, o tipo de sinal, a tensão e a corrente. A ficha não identifica um dispositivo específico como contraparte compatível.

Considere outra configuração quando

A instalação exigir comprimento diferente, outro formato ou gênero de conector, outra quantidade de pinos, ou condições elétricas fora de 10...36 V DC e 4 A. A ficha não fornece um modelo alternativo específico.

Instalação móvel

Para aplicação flexível, observe o raio mínimo de flexão declarado de 10 vezes o diâmetro do cabo e os limites de velocidade, aceleração, ciclos e torção informados no datasheet.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	EVC129	Identificação do produto informada no anúncio.
Tipo de produto	Cabo de conexão com conector fêmea	Categoria funcional informada na ficha técnica.
Marca	IFM	Fabricante informado para o produto.
SKU	EVC129	Código de identificação do anúncio.
GTIN	4021179232685	Identificador comercial informado na ficha.
Part number	EVC129; referência de catálogo associada: ADOAH043MSS0015H04	O anúncio identifica EVC129; a base de catálogo também registra a referência ADOAH043MSS0015H04.
Aplicação declarada	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários de uso registrados na ficha do produto.

Conexões elétricas
Conector	1 x M12, fêmea, angular, codificação A	Tipo, orientação e codificação informados para o soquete.
Número de contatos	4	Quantidade de contatos do conector.
Material dos contatos	Dourado	Acabamento declarado para os contatos.
Função elétrica	PNP	Função elétrica informada; a compatibilidade depende também da pinagem e do dispositivo conectado.
Tensão de operação	10...36 V DC	Faixa de operação declarada.
Capacidade de carga total	4 A	Limite de carga total informado; não interpretar como corrente por contato.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação por cor fornecida na ficha; consulte o datasheet para atribuição dos pinos.
Classe de proteção	II	Classe de proteção declarada na ficha.

Cabo e construção
Comprimento	15 m	Comprimento nominal do cabo.
Material do revestimento	PUR	Material do revestimento informado.
Cor	Preto	Cor declarada para o cabo.
Diâmetro do cabo	4,3 mm	Dimensão informada para o cabo.
Seção e composição dos condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção indicada para os condutores.
Material do invólucro do conector	TPU	Material indicado para o corpo do conector.
Material da porca de bloqueio	Latão niquelado	Material e acabamento informados para o bloqueio.
Material da vedação	FKM	Material indicado para a vedação.
Livre de silicone	Sim	Característica declarada na ficha.
Livre de halogênio	Sim	Característica declarada na ficha.
Tolerâncias para dobras e deslocamentos	Raio mínimo de flexão em aplicação flexível: 10 x diâmetro do cabo; velocidade máxima: 3,3 m/s para deslocamento horizontal de 5 m; aceleração máxima: 5 m/s²; ciclos de curvatura: > 5 milhões; esforço de torção: ±180°/m	Limites declarados para condições de movimento especificadas; respeite o raio mínimo e as condições de deslocamento indicadas.

Condições ambientais e proteção
Graus de proteção	IP65, IP67, IP68 e IP69K	Classificações informadas na ficha; cada grau corresponde a condições de ensaio distintas e não deve ser interpretado como proteção irrestrita.
Temperatura ambiente	-25...90 °C	Faixa de temperatura ambiente declarada.
Temperatura ambiente, condição cULus	Até 75 °C	Limite adicional indicado na ficha para a condição cULus.
Temperatura ambiente em aplicação móvel	-25...90 °C	Faixa indicada para condição móvel.

Dimensões e dados gerais
Dimensões	26,5 x 15,5 x 36,5 mm	Dimensões informadas para o produto.
Peso	412,8 g	Peso registrado na base de catálogo.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Torque máximo de aperto	0,6...1,5 Nm	Faixa de torque indicada para o bloqueio do conector.
MTTF	20.027 anos	Valor registrado na base de catálogo; a ficha fornecida não detalha condições de cálculo ou interpretação.

Displays e elementos de operação
Display em operação	1 x LED verde	Indicador informado na ficha.
Display de status de chaveamento	2 x LED amarelo	Indicadores de status informados na ficha.

COMPATIBILIDADE

Comunicação

• A ficha informa função elétrica PNP. Não especifica protocolo de comunicação; confirme no datasheet do dispositivo conectado se a interface elétrica requerida corresponde ao cabo.

Conexões

Elétrica Conector fêmea M12 angular, codificação A, 4 contatos dourados; cabo com 4 x 0,34 mm². Tensão de operação: 10...36 V DC; capacidade de carga total: 4 A. Cores dos fios: BK = preto, BN = marrom, BU = azul, WH = branco. Confirme a atribuição dos pinos no datasheet antes de ligar; não se presume compatibilidade elétrica apenas pela conexão mecânica M12.

Processo Não possui conexão de processo informada. A conexão especificada é elétrica, por conector fêmea M12 angular.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com tomada M12 macho, codificação A e 4 contatos, com requisitos elétricos compatíveis com PNP, 10...36 V DC e até 4 A de carga total	✓	A ficha identifica conector fêmea M12 angular codificação A, 4 contatos e função PNP. A compatibilidade final depende também da pinagem e dos requisitos do equipamento.
Equipamento com conector de outro gênero, codificação ou quantidade de contatos	✗	A interface mecânica declarada é fêmea M12 angular, codificação A, com 4 contatos; não há evidência de compatibilidade com outras configurações.
Aplicação cuja alimentação ou carga ultrapasse os limites declarados	✗	A ficha informa operação de 10...36 V DC e capacidade de carga total de 4 A.
Aplicação com refrigerantes e lubrificantes em máquinas-ferramenta	✓	Esse cenário de aplicação é mencionado na ficha do produto; ainda assim, devem ser respeitados os limites ambientais e de instalação declarados.
Aplicação que exija protocolo de comunicação específico	✗	A ficha não declara protocolo de comunicação. A compatibilidade não pode ser confirmada sem verificar o dispositivo e sua interface.

INSTALAÇÃO

Como instalar o IFM EVC129 — Cabo de conexão com conector fêmea M12 angular, 4 pinos, 15 m, PUR, PNP

Confirme no datasheet do equipamento a compatibilidade do conector, incluindo gênero, codificação, número de contatos e orientação angular.
Verifique a pinagem, a função PNP, a tensão de 10...36 V DC e a carga total, sem exceder o limite declarado de 4 A.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Inspecione o conector e a vedação; alinhe corretamente as partes antes de acoplar, sem forçar os contatos.
Aperte o bloqueio dentro da faixa de torque indicada de 0,6...1,5 Nm, considerando as instruções do equipamento conectado.
Posicione o cabo sem exceder os limites de flexão e movimento aplicáveis; confira o assentamento do conector antes de energizar.

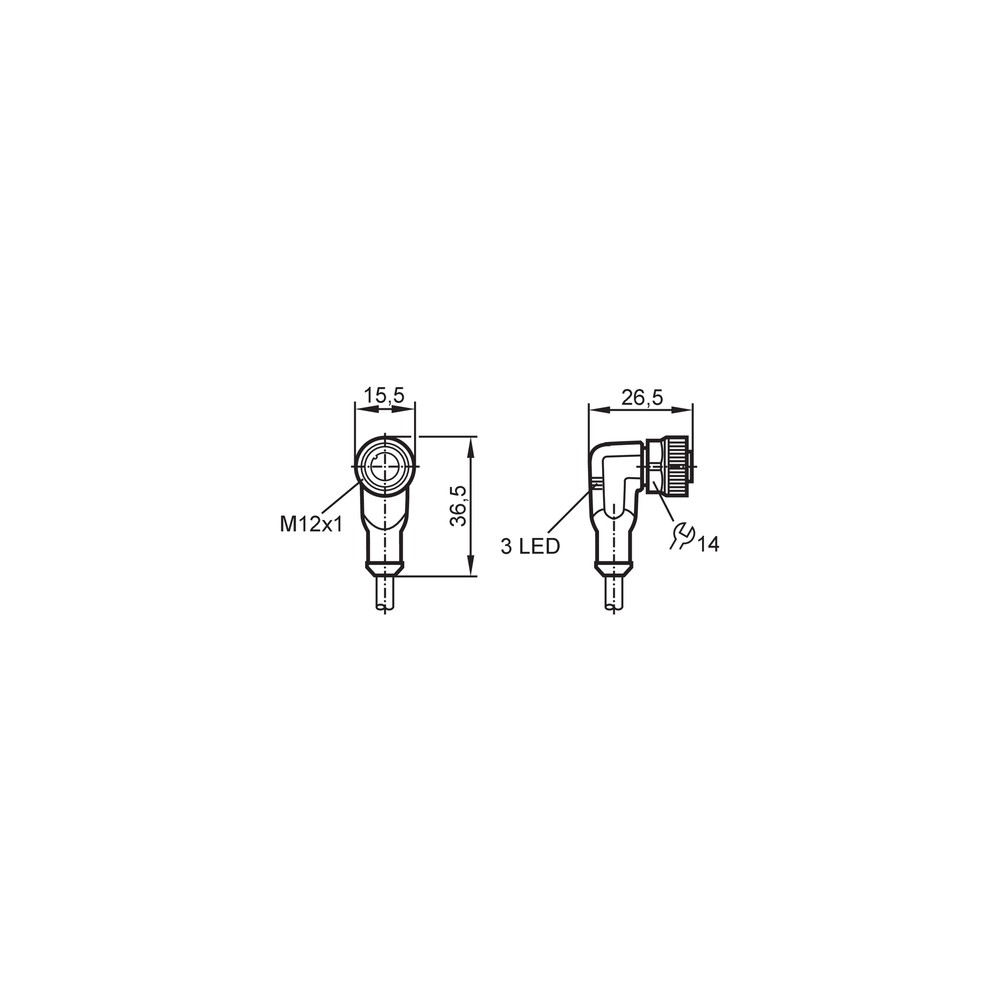

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece o sinal ou não comuta.	Pinagem incorreta, incompatibilidade entre a função PNP do circuito e a entrada do equipamento, ou conexão incompleta.	Compare a pinagem com o datasheet do equipamento, confirme a função elétrica esperada e verifique o acoplamento do conector antes de substituir o cabo.
Conexão intermitente durante operação ou movimentação.	Conector insuficientemente acoplado, bloqueio inadequado ou cabo instalado fora dos limites de flexão e deslocamento declarados.	Inspecione o acoplamento e o bloqueio; verifique o raio de flexão e as condições de movimento no trecho móvel.
Ausência de sinal ou alimentação no dispositivo conectado.	Tensão fora da faixa de operação, circuito aberto ou ligação incompatível com a atribuição dos fios.	Meça a tensão no circuito, verifique continuidade dos condutores e confirme a atribuição dos pinos no datasheet; não deduza a pinagem apenas pela cor.
Umidade ou contaminação percebida na conexão.	Conector mal acoplado, vedação danificada ou exposição em condição de instalação que não corresponde ao grau de proteção requerido.	Inspecione a vedação e o estado das superfícies de acoplamento; confirme a montagem e as condições de exposição antes de atribuir falha ao cabo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC129 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC129 e para que serve?

É um cabo de conexão IFM com conector fêmea M12 angular de 4 contatos e comprimento de 15 m. A ficha o destina a aplicações industriais e informa função elétrica PNP.

O que acompanha o produto?

A ficha informa uma peça por embalagem e identifica o produto como cabo de conexão com conector fêmea. Não há acessórios listados como inclusos.

Ele funciona com qualquer sensor ou equipamento M12?

Não é possível confirmar compatibilidade apenas pelo formato M12. Verifique gênero, codificação, quantidade de contatos, pinagem, função PNP, tensão e carga no datasheet do equipamento.

Posso usar este cabo em um circuito que exige mais de 4 A?

Não; a capacidade de carga total informada é 4 A. A ficha não informa uma capacidade superior.

Serve para aplicações acima de 90 °C?

A ficha declara temperatura ambiente de -25...90 °C e indica limite de até 75 °C para a condição cULus. Não há suporte na ficha para operação acima desses limites.

É indicado para um equipamento que precisa de conector M12 macho no cabo?

A conexão especificada no EVC129 é fêmea M12 angular. A ficha não confirma uma versão com conector macho.

O dispositivo não comuta; o cabo pode estar com defeito?

Pode haver falha de conexão, mas também incompatibilidade de pinagem ou de função elétrica. Antes de trocar, confira a pinagem no datasheet do equipamento e verifique o acoplamento e a continuidade.

O sinal falha quando a máquina se movimenta; o que devo verificar?

Verifique se o cabo está instalado dentro dos limites de flexão e movimento declarados e se o conector permanece corretamente acoplado. Inspecione também o cabo em busca de danos visíveis.

Como escolher entre este cabo e outro comprimento ou formato?

Escolha o EVC129 quando forem requeridos 15 m e conector fêmea M12 angular de 4 contatos. Se a instalação exigir outro comprimento ou configuração mecânica, compare a ficha do modelo alternativo e confirme também a compatibilidade elétrica.

Qual cuidado devo ter ao instalar o conector?

Alinhe o conector sem forçar e aperte o bloqueio dentro da faixa indicada de 0,6...1,5 Nm. Desenergize o circuito antes da conexão e confirme a pinagem antes de ligar.

GLOSSÁRIO TÉCNICO

M12 codificação A

Configuração de codificação do conector M12 indicada para o conector fêmea do EVC129. (Ref.: conexão elétrica: M12 angular, codificação A)

PNP

Tipo de função elétrica declarado para o cabo; a compatibilidade depende da entrada e da pinagem do dispositivo conectado. (Ref.: função elétrica: PNP)

Grau de proteção IP

Classificação declarada para a proteção do produto contra ingresso de elementos, conforme condições de ensaio próprias de cada grau. (Ref.: IP65, IP67, IP68 e IP69K)

Raio de flexão

Raio mínimo indicado para a instalação flexível do cabo; a ficha especifica 10 vezes o diâmetro do cabo. (Ref.: tolerâncias para dobras e deslocamentos)

PUR

Material de revestimento especificado para o cabo. (Ref.: material do revestimento: PUR)
