Cabo de Ligação IFM EVC123 M12 Angular/Reto 1,6m

Pré-visualizar: EVC123 IFM - Cabo de Ligação IFM Automação Industrial M12 Angular/Reto 1,6m PUR

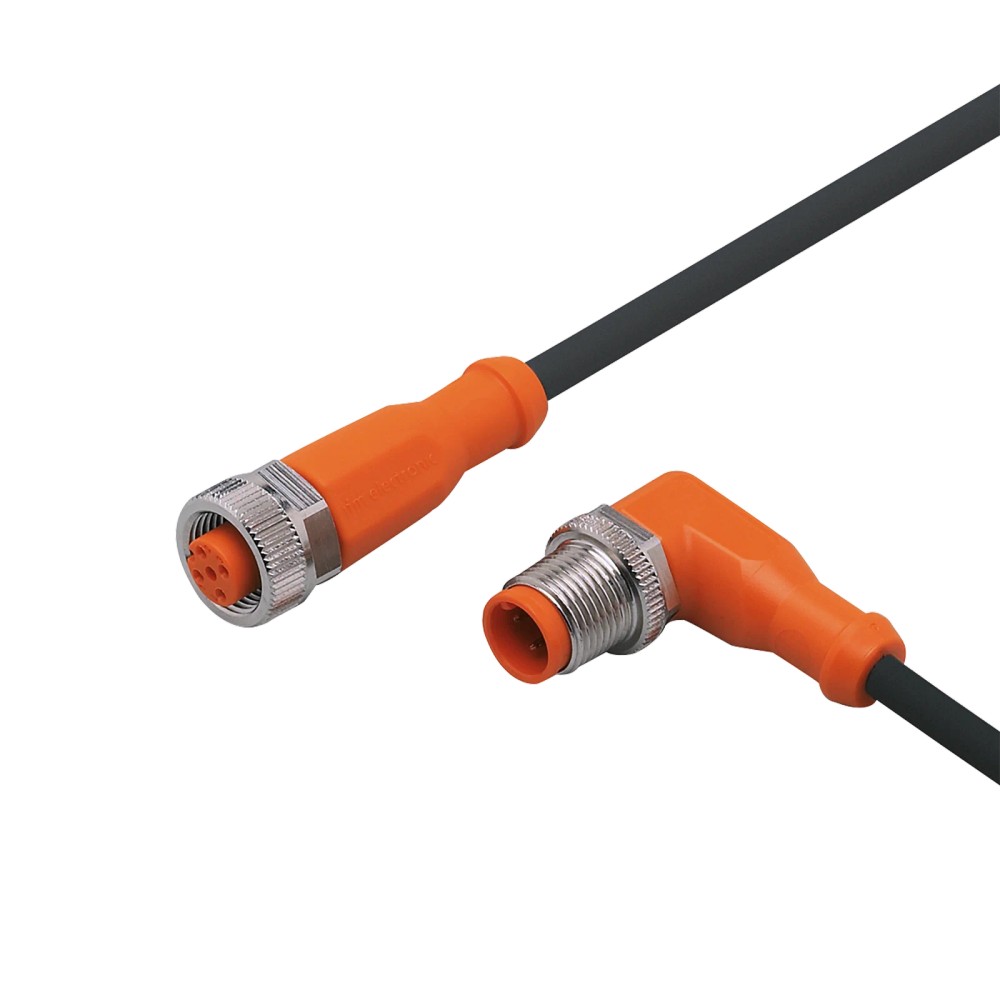

EVC123 IFM - Cabo de Ligação IFM Automação Industrial M12 Angular/Reto 1,6m PUR

Imagem meramente ilustrativa

R$ 257,52

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC123
EAN: 4021179232623
NCM do produto: 85444200

Destaques do Produto Conexão do conector...mais

Fechar menu

Saiba mais sobre: "EVC123 IFM - Cabo de Ligação IFM Automação Industrial M12 Angular/Reto 1,6m PUR"

Destaques do Produto

Conexão do conector

M12 angular, codificação A, 4 polos

Conexão do soquete

M12 reto, codificação A, 4 polos

Comprimento do cabo

1,6 m

Corrente nominal

4 A

Revestimento

PUR, sem silicone e sem halogênio

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação IFM EVC123 M12 angular para M12 reto, 1,6 m, PUR

O IFM EVC123 é um cabo de ligação para conectar componentes com interfaces M12 de 4 polos. Possui conector M12 angular e soquete M12 reto, com cabo de 1,6 m em PUR. Seus contatos são banhados a ouro e a ficha informa proteção IP 65, IP 67, IP 68 e IP 69K. É especificado para tensão de operação inferior a 250 V AC e inferior a 300 V DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação
Conexões	Conector M12 angular e soquete M12 reto, ambos de 4 polos
Comprimento	1,6 m
Material do cabo	PUR, preto; diâmetro de 4,3 mm
Condutores	4 x 0,34 mm²
Tensão de operação	< 250 V AC / < 300 V DC
Corrente nominal	4 A
Grau de proteção	IP 65, IP 67, IP 68, IP 69K
Temperatura ambiente	-25...90 °C
Peso	88 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Ligações em automação industrial que exijam conexão M12 de 4 polos, codificação A, em combinação com as orientações angular e reta especificadas.
Aplicações em máquinas-ferramenta e em ambientes com refrigerantes e lubrificantes, conforme aplicações indicadas na ficha do produto.
Instalações que requeiram cabo PUR de 1,6 m e operação dentro dos limites elétricos, ambientais e de proteção declarados.

⚠ Considere outro se precisa de:

Não selecionar para conexões que exijam número de polos, codificação, orientação ou comprimento diferentes dos especificados; confirme a interface do equipamento antes da montagem.
Não utilizar fora dos limites declarados de tensão, corrente e temperatura. A ficha informa tensão inferior a 250 V AC ou inferior a 300 V DC e corrente nominal de 4 A.

APLICAÇÕES E USO

Aplicação declarada: conexão de componentes em automação industrial, incluindo máquinas-ferramenta e instalações com refrigerantes e lubrificantes. O produto tem proteção IP 65, IP 67, IP 68 e IP 69K conforme especificação; a instalação deve manter as conexões corretamente acopladas para preservar a proteção prevista.
Possibilidade de uso: ligações entre dispositivos com interfaces M12 de 4 polos e codificação A, desde que pinagem, orientação, tensão, corrente, comprimento e condições ambientais sejam compatíveis. A ficha não identifica protocolos nem dispositivos específicos.
Limitações: respeitar tensão inferior a 250 V AC ou inferior a 300 V DC, corrente nominal de 4 A e temperatura ambiente de -25...90 °C; para cULus, a ficha indica até 75 °C. Em aplicações móveis, observar o raio mínimo de flexão e as condições de movimento declaradas.

COMO ESCOLHER

Antes de comprar o Cabo de ligação IFM EVC123 M12 angular para M12 reto, 1,6 m, PUR, verifique estes pontos:

Escolha o EVC123 quando

A instalação exigir um cabo de ligação de 1,6 m com conector M12 angular e soquete M12 reto, ambos de 4 polos e codificação A, e os limites de tensão, corrente e temperatura forem atendidos.

Verifique outra configuração quando

O equipamento exigir outra quantidade de polos, outra codificação, conectores com orientação diferente ou comprimento distinto. Compare as interfaces e os requisitos elétricos com a documentação dos equipamentos envolvidos antes de selecionar outro cabo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM / ifm electronic	Identificação do fabricante informada na ficha.
Modelo e SKU	EVC123	Código do produto para identificação e seleção.
GTIN	4021179232623	Identificador comercial informado na ficha.
Tipo de produto	Cabo de ligação	Categoria funcional do componente.
Aplicações declaradas	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários indicados nos dados do produto.
Quantidade por embalagem	1 peça	Unidade de fornecimento declarada.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão declarados; não exceder os valores especificados.
Corrente nominal	4 A	Capacidade de corrente nominal informada para o cabo.
Classe de proteção	II	Classificação elétrica indicada na ficha.

Conexões e condutores
Conector	1 x M12 angular, codificação A, 4 polos	Extremidade angular; confirmar a interface correspondente no equipamento.
Soquete	1 x M12 reto, codificação A, 4 polos	Extremidade reta; confirmar a interface correspondente no equipamento.
Contatos	Dourados / banhados a ouro	Acabamento dos contatos indicado pelo fabricante.
Cabo	1,6 m; PUR; preto; Ø 4,3 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões elétricas do cabo declaradas na ficha.
Torque máximo de aperto	0,6...1,5 Nm	Faixa indicada para o bloqueio das conexões do conector e do soquete.

Materiais e construção
Material do cabo	PUR	Material do revestimento do cabo.
Material do corpo	TPU	Material indicado para o corpo das conexões.
Material da porca / bloqueio	Latão, niquelado	Material do elemento de bloqueio das conexões.
Material da vedação	FKM	Material de vedação indicado na ficha.
Livre de silicone	Sim	Característica declarada pelo fabricante.
Livre de halogênio	Sim	Característica declarada pelo fabricante.

Proteção e condições ambientais
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Classes de proteção declaradas; a proteção efetiva depende da conexão corretamente acoplada e das condições de instalação.
Temperatura ambiente	-25...90 °C	Faixa informada para operação; para cULus, a ficha indica temperatura ambiente até 75 °C.
Temperatura ambiente em movimento	-25...90 °C	Faixa informada para uso móvel; observar também as condições de movimento especificadas.
Temperatura de armazenamento	-25...55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa declarada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência de condição climática indicada na ficha.

Dados mecânicos e movimento
Dimensões	30,5 x 15,5 x 36,5 mm	Dimensões informadas para o produto; consultar o desenho dimensional para referência geométrica.
Peso	88 g	Massa informada no conjunto de dados do produto.
Ciclos de curvatura	> 5 milhões	Quantidade declarada de ciclos de curvatura; depende das condições de instalação e movimento.
Raio mínimo de flexão em aplicação flexível	10 x diâmetro do cabo	Raio mínimo declarado para aplicação flexível; usar o diâmetro do cabo como referência.
Esforço de torção	± 180 °/m	Limite de torção informado por metro.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição específica de movimento indicada na ficha; não generalizar para outras trajetórias ou acelerações.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para flexões e deslocamentos.

Identificação e conformidade do produto
NCM	8544.42.00	Classificação fiscal informada nos dados do produto.

COMPATIBILIDADE

Comunicação

• A ficha identifica conexões M12 de 4 polos com codificação A; não especifica protocolo de comunicação.

Conexões

Elétrica Conector M12 angular, codificação A, 4 contatos dourados; soquete M12 reto, codificação A, 4 contatos dourados. Tensão de operação: < 250 V AC / < 300 V DC; corrente nominal: 4 A. A compatibilidade elétrica depende dos requisitos do equipamento conectado e da pinagem indicada pelo fabricante.

Processo Não aplicável: trata-se de um cabo de ligação elétrico, sem conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com interfaces M12 de 4 polos e codificação A, em disposição compatível com conector angular e soquete reto	✓	As duas extremidades e a codificação correspondem às especificações do cabo; confirme também a pinagem e os requisitos elétricos dos dispositivos.
Circuito dentro dos limites de < 250 V AC ou < 300 V DC e corrente nominal de até 4 A	✓	Esses são os limites elétricos declarados na ficha do produto.
Equipamento que exige interface com quantidade de polos ou codificação diferente	✗	A ficha especifica M12 de 4 polos com codificação A; não declara compatibilidade com outras configurações.
Instalação que exige protocolo de comunicação específico	✗	A ficha do cabo não declara protocolo. Verifique a pinagem e os requisitos do sistema e dos dispositivos conectados.
Aplicação fora da faixa de temperatura ambiente de -25...90 °C	✗	A condição excede a faixa de temperatura ambiente informada para o produto.

INSTALAÇÃO

Como instalar o Cabo de ligação IFM EVC123 M12 angular para M12 reto, 1,6 m, PUR

Confirme que as interfaces dos dispositivos correspondem a M12, codificação A, 4 polos, com disposição compatível com o conector angular e o soquete reto.
Verifique se tensão, corrente, temperatura e demais condições da aplicação estão dentro dos limites declarados para o cabo.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Alinhe os conectores sem forçar os contatos e acople as conexões corretamente.
Aperte o bloqueio dentro da faixa indicada de 0,6...1,5 Nm, sem exceder o torque especificado.
Em instalação móvel, respeite o raio mínimo de flexão de 10 vezes o diâmetro do cabo e verifique se o cabo não sofre torção acima do limite declarado.

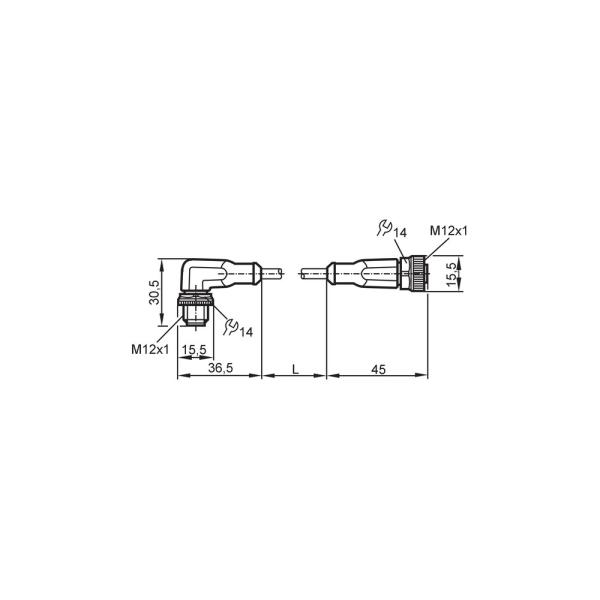

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece o sinal ou não opera.	Interface, codificação ou pinagem incompatível entre o cabo e o dispositivo; a ficha do cabo não especifica protocolo.	Confirme M12 de 4 polos, codificação A, orientação das extremidades e pinagem nos documentos dos dispositivos conectados.
Conexão intermitente durante o movimento do cabo.	Cabo submetido a flexão ou torção além das condições declaradas, ou conexão não totalmente acoplada.	Inspecione o percurso e o acoplamento; compare o raio de flexão e a torção com os limites especificados.
A conexão apresenta aquecimento ou interrupção sob carga.	Corrente ou tensão do circuito fora dos limites do cabo, ou contato inadequado.	Meça a corrente e a tensão do circuito e confirme os limites de 4 A, < 250 V AC e < 300 V DC; verifique o acoplamento e os contatos.
Há ingresso de líquido ou contaminantes na conexão.	Conector mal acoplado, vedação comprometida ou instalação incompatível com as condições necessárias para manter a proteção IP declarada.	Inspecione o acoplamento, a vedação e o estado das superfícies de conexão; confirme que a montagem corresponde às instruções do fabricante.

DOCUMENTAÇÃO TÉCNICA

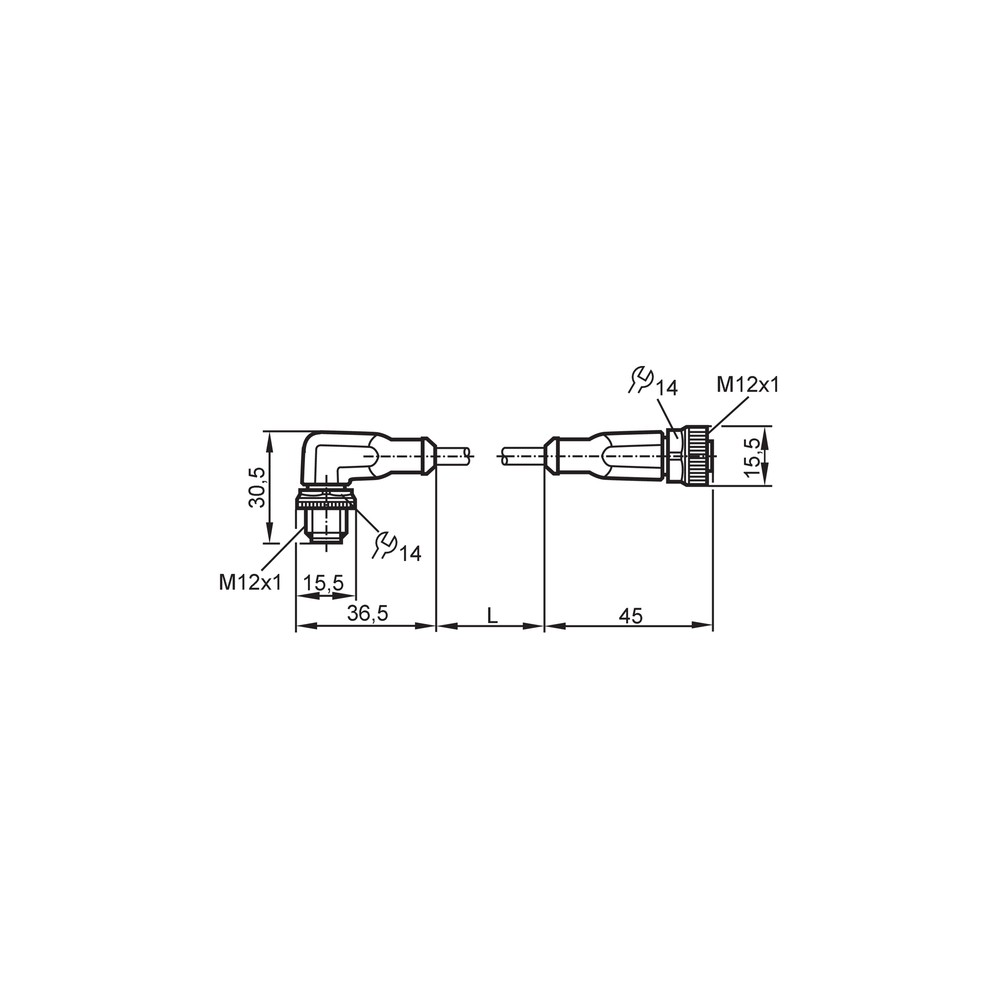

Folha de dados IFM EVC123 (PT-BR) (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo IFM EVC123 e para que serve?

É um cabo de ligação para automação industrial, com conector M12 angular e soquete M12 reto, ambos de 4 polos. A ficha lista aplicações em máquinas-ferramenta e em instalações com refrigerantes e lubrificantes.

O que acompanha o EVC123?

A ficha informa uma peça por embalagem. Não declara acessórios adicionais incluídos.

O EVC123 é compatível com qualquer cabo ou dispositivo M12?

Não é possível afirmar compatibilidade universal: este modelo especifica M12 de 4 polos e codificação A, com uma extremidade angular e outra reta. Confirme também a pinagem e os requisitos elétricos dos dispositivos.

Qual é o limite elétrico que preciso verificar antes da compra?

A ficha informa tensão inferior a 250 V AC ou inferior a 300 V DC e corrente nominal de 4 A. Verifique se o circuito atende a esses limites.

Este cabo serve para uma conexão M12 com outra quantidade de polos ou codificação?

A ficha especifica conexões M12 de 4 polos com codificação A e não declara outras configurações. Se a interface do equipamento for diferente, confirme a compatibilidade com o fabricante antes de selecionar o cabo.

Posso usar o EVC123 fora da faixa de temperatura especificada?

A ficha declara temperatura ambiente de -25...90 °C e, para cULus, indica até 75 °C. Não há base na ficha para recomendar operação fora desses limites.

O equipamento parou de comunicar; devo trocar o cabo?

Não necessariamente. Antes de trocar, confira o acoplamento, a codificação e a pinagem nas documentações dos dispositivos, pois o produto não especifica protocolo de comunicação.

A conexão falha quando a máquina movimenta o cabo; o que verifico?

Inspecione se o cabo está sendo flexionado ou torcido além dos limites informados e se as conexões permanecem acopladas. A ficha indica raio mínimo de flexão de 10 vezes o diâmetro do cabo e torção de ± 180 °/m.

Como devo instalar e apertar as conexões?

Alinhe as interfaces sem forçar e aperte o bloqueio dentro da faixa especificada de 0,6...1,5 Nm. Desenergize o circuito antes de conectar ou desconectar.

É melhor comprar este cabo ou selecionar peças avulsas?

O EVC123 é fornecido como cabo de ligação completo, com conector M12 angular e soquete M12 reto e comprimento de 1,6 m. Se a instalação exigir apenas uma extremidade, outro comprimento ou outra configuração, compare a especificação necessária antes da compra.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de chaveamento indicada para as conexões M12 deste cabo; deve corresponder à interface do dispositivo. (Ref.: conector e soquete, codificação A)

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de elementos conforme condições de ensaio; a montagem correta das conexões é necessária para a proteção prevista. (Ref.: IP 65, IP 67, IP 68, IP 69K)

PUR

Poliuretano, material especificado para o revestimento do cabo. (Ref.: material do cabo)

Raio mínimo de flexão

Limite mínimo de curvatura indicado para aplicação flexível, expresso como múltiplo do diâmetro do cabo. (Ref.: mín. 10 x diâmetro do cabo)

Torque de aperto

Faixa de força de rotação indicada para apertar o bloqueio das conexões sem exceder o valor especificado. (Ref.: 0,6...1,5 Nm)
