Cabo de Ligação IFM EVC118 20m

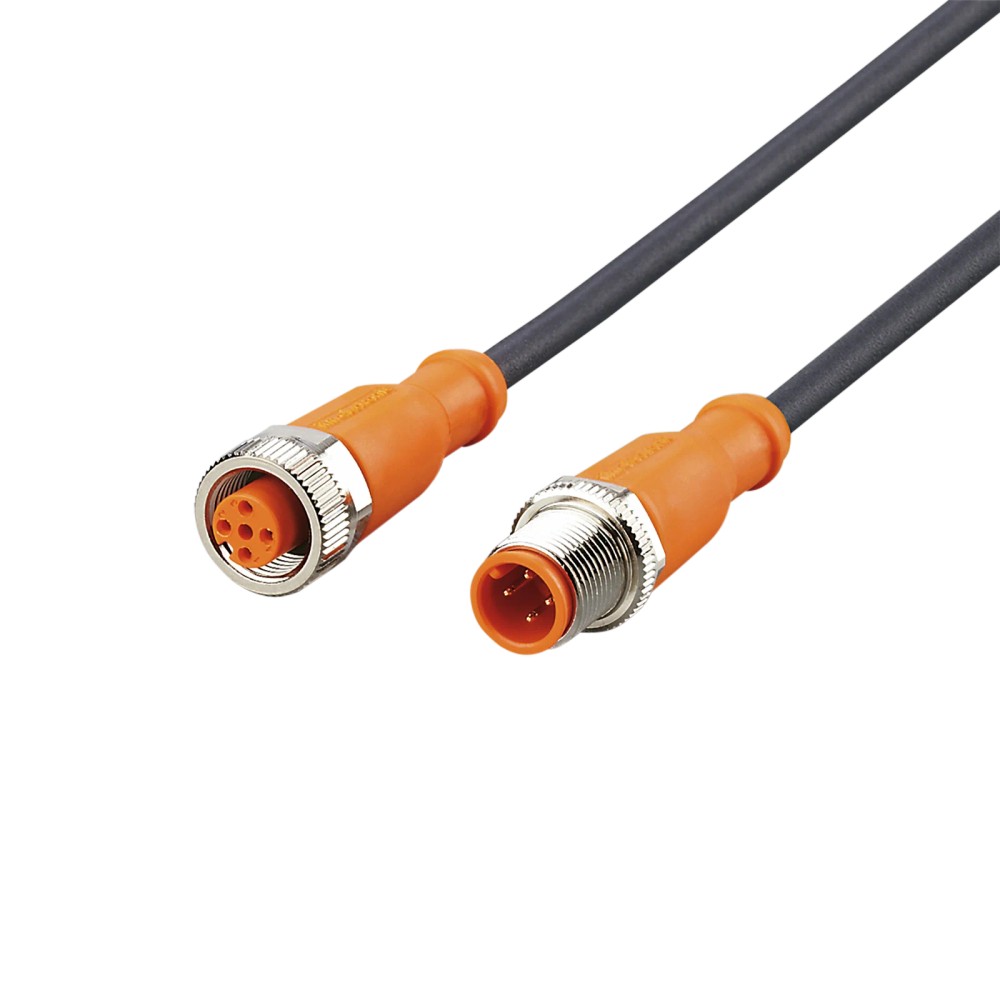

Pré-visualizar: EVC118 IFM - Cabo de Ligação IFM Automação Industrial 20m PUR IP69K

EVC118 IFM - Cabo de Ligação IFM Automação Industrial 20m PUR IP69K

Imagem meramente ilustrativa

R$ 606,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC118
EAN: 4021179232579
NCM do produto: 85444200

Destaques do Produto Comprimento 20 m...mais

Fechar menu

Saiba mais sobre: "EVC118 IFM - Cabo de Ligação IFM Automação Industrial 20m PUR IP69K"

Destaques do Produto

Comprimento

20 m

Conexão nas duas extremidades

M12 reto, 4 polos, codificação A

Material

PUR

Tensão de operação

< 250 V AC; < 300 V DC

Corrente por contato

4 A

Proteção declarada

IP65, IP67, IP68, IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação IFM EVC118, 20 m, M12 reto de 4 polos, PUR, IP69K

O IFM EVC118 é um cabo de ligação de 20 m para conectar componentes com conexões M12. Possui conectores M12 retos de 4 polos com codificação A nas duas extremidades, revestimento PUR e contatos banhados a ouro. Opera com tensão inferior a 250 V AC e possui graus de proteção IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante	IFM
Código do produto	EVC118
Comprimento	20 m
Conexões	M12 reto, 4 polos, codificação A em ambas as extremidades
Material do revestimento	PUR
Tensão de operação	< 250 V AC; < 300 V DC
Corrente por contato	4 A
Graus de proteção	IP65, IP67, IP68, IP69K
Temperatura de operação	-25...90 °C
Contatos	Banhados a ouro

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de componentes industriais que disponham de receptáculo M12 de 4 polos com codificação A e compatibilidade elétrica confirmada pelo esquema de pinos do equipamento.
Instalações que requeiram cabo de 20 m, revestimento PUR e os graus de proteção declarados para o produto.
Aplicações industriais e máquinas-ferramenta com refrigerantes e lubrificantes, conforme a descrição do produto.

⚠ Considere outro se precisa de:

Não selecionar quando o equipamento exigir comprimento diferente de 20 m, conector angular ou quantidade de polos/codificação diferente; a ficha identifica conectores retos M12 de 4 polos, codificação A.
Não usar em circuito que exceda os limites declarados: < 250 V AC, < 300 V DC ou 4 A por contato.
Não presumir compatibilidade de pinagem apenas pela conexão M12; confirme a atribuição dos pinos com a documentação dos dispositivos conectados.

APLICAÇÕES E USO

Aplicação descrita: ligação em ambientes industriais e sistemas de automação industrial que requeiram cabo de 20 m e conexões M12 especificadas.
Aplicação descrita: máquinas-ferramenta e instalações com exposição a refrigerantes e lubrificantes, conforme a descrição do produto; confirme as condições específicas no datasheet.
Possibilidade condicionada: conexão entre dois dispositivos com M12 de 4 polos, codificação A, desde que pinagem, tensão e corrente sejam compatíveis. A ficha não identifica protocolo ou equipamento específico.
Limites de uso: respeitar a faixa de temperatura e os limites elétricos declarados; a proteção IP depende da montagem e do acoplamento correto. A ficha não detalha condições de instalação para cada grau IP.

COMO ESCOLHER

Antes de comprar o Cabo de ligação IFM EVC118, 20 m, M12 reto de 4 polos, PUR, IP69K, verifique estes pontos:

Escolha o EVC118

Quando a instalação exigir 20 m de cabo com conectores M12 retos, 4 polos e codificação A nas duas extremidades, e os limites elétricos e ambientais declarados forem atendidos.

Busque outra configuração

Se forem necessários outro comprimento, conector angular ou outra quantidade de polos/codificação, selecione uma configuração que corresponda aos requisitos. A ficha disponível não identifica um modelo alternativo específico.

Confirme a aplicação elétrica

Antes da conexão, compare a pinagem e os requisitos elétricos dos dispositivos com a documentação do fabricante; o tipo de conector, por si só, não confirma equivalência de sinais.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação	Categoria declarada para o EVC118.
Marca	IFM	Fabricante indicado no anúncio.
Número do artigo	EVC118	Código de identificação do produto.
GTIN	4021179232579	Identificador comercial informado.
Categoria	Tecnologia de conexão	Classificação do produto no anúncio.
Aplicação descrita	Aplicações industriais, automação industrial e máquinas-ferramenta; refrigerantes e lubrificantes	Aplicações indicadas na descrição do produto.

Dados elétricos
Tensão de operação AC	< 250 V AC	Limite informado na ficha.
Tensão de operação DC	< 300 V DC	Limite informado nos atributos técnicos do catálogo.
Corrente por contato	4 A	Valor informado por contato; não representa corrente total do cabo.
Classe de isolamento	Classe II	Classificação informada nos atributos técnicos do catálogo.

Conexões elétricas
Conector lado 1	M12 reto, 4 polos, codificação A	Configuração de conexão informada para a primeira extremidade.
Conector lado 2	M12 reto, 4 polos, codificação A	Configuração de conexão informada para a segunda extremidade.
Contatos	Banhados a ouro	Acabamento dos contatos informado na ficha.

Dados mecânicos e materiais
Comprimento	20 m	Comprimento nominal informado.
Material do revestimento	PUR	Material declarado para o cabo.
Peso	557,1 g	Valor informado nos atributos técnicos do catálogo.
Raio de flexão mínimo	10 × diâmetro do cabo	Requisito declarado; consultar o datasheet para aplicar à condição de instalação correspondente.
Ciclos de curvatura	> 5 milhões	Valor informado nos atributos técnicos do catálogo; não especifica condições de ensaio no resumo disponível.
Sem silicone	Sim	Característica declarada na ficha.
Sem halogênio	Sim	Característica declarada na ficha.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68, IP69K	Graus informados para o produto; a proteção da conexão montada depende da instalação e do acoplamento correto.
Temperatura de operação	-25...90 °C	Faixa informada nos atributos técnicos do catálogo.
Tolerância a refrigerantes e lubrificantes	Indicada na descrição do produto	Aplicação mencionada na descrição; verificar as condições específicas no datasheet.
Tolerância a dobras e deslocamentos	Indicada na descrição do produto	Característica descrita sem parâmetros adicionais no resumo disponível.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação específico. A conexão M12 de 4 polos com codificação A descreve o conector, não confirma compatibilidade com um protocolo.

Conexões

Elétrica Conectores M12 retos de 4 polos, codificação A, nas duas extremidades. Limites informados: < 250 V AC, < 300 V DC e 4 A por contato. Verifique a pinagem e os requisitos elétricos dos equipamentos conectados.

Processo Não aplicável: trata-se de cabo de ligação com conectores elétricos M12; não há conexão de processo informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivos com conexão M12 de 4 polos, codificação A, e pinagem e requisitos elétricos correspondentes	✓	A ficha informa conectores M12 retos de 4 polos, codificação A, em ambas as extremidades; a compatibilidade elétrica depende também da pinagem dos dispositivos.
Circuito dentro dos limites declarados de tensão e corrente por contato	✓	A ficha informa < 250 V AC, < 300 V DC e 4 A por contato.
Equipamento que exige conector angular ou configuração diferente de 4 polos/codificação A	✗	A configuração identificada para este cabo é reta, M12, 4 polos e codificação A.
Dispositivo que exige protocolo de comunicação específico	✗	A ficha não declara protocolo; não é possível confirmar compatibilidade de protocolo somente com os dados do cabo.

INSTALAÇÃO

Como instalar o Cabo de ligação IFM EVC118, 20 m, M12 reto de 4 polos, PUR, IP69K

Confirme que os dois dispositivos aceitam conexão M12 reta de 4 polos com codificação A.
Consulte a documentação dos dispositivos para verificar a pinagem e a função de cada contato antes de conectar.
Desenergize o circuito e confirme que tensão e corrente por contato estão dentro dos limites declarados para o cabo.
Posicione o cabo sem exceder o raio mínimo de flexão informado; para o cálculo, consulte o diâmetro do cabo no datasheet.
Conecte e fixe os acoplamentos conforme as instruções dos dispositivos, sem forçar o alinhamento dos conectores.
Após a montagem, verifique o assentamento dos conectores, a integridade do revestimento e o funcionamento do circuito.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não liga ou não reconhece o sinal.	Pinagem ou atribuição de sinais incompatível entre os equipamentos, apesar do encaixe mecânico M12.	Compare a pinagem dos dois dispositivos com seus esquemas elétricos e confirme a continuidade dos condutores com o circuito desenergizado.
Há interrupções quando o cabo se movimenta.	Possível dano ou esforço mecânico no cabo ou nos contatos; a ficha indica tolerância a dobras e deslocamentos, mas não elimina a possibilidade de dano.	Inspecione o revestimento e os conectores, verifique o encaminhamento e confira o raio mínimo de flexão indicado no datasheet.
A conexão apresenta falha após exposição a líquidos ou lavagem.	Acoplamento incompleto, vedação inadequada no dispositivo conectado ou condição de exposição não coberta pela montagem; o grau IP do conjunto depende da instalação.	Verifique o encaixe e a fixação dos conectores e consulte a documentação do dispositivo para confirmar os requisitos de montagem e proteção.
Aquecimento ou falha elétrica no circuito.	Tensão ou corrente acima dos limites informados, ou contato/conexão inadequado.	Meça tensão e corrente no circuito e compare com os limites do cabo; inspecione também o acoplamento e os contatos com o sistema desenergizado.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM EVC118 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC118 e para que serve?

É um cabo de ligação de 20 m com conectores M12 retos de 4 polos, codificação A, nas duas extremidades. Serve para conectar equipamentos compatíveis, desde que a pinagem e os requisitos elétricos correspondam.

O EVC118 tem conexão M12 nas duas pontas?

Sim. A ficha informa M12 reto, 4 polos e codificação A em ambos os lados.

O cabo vem com algum acessório?

Não há acessórios inclusos especificados na ficha do produto.

Ele serve para equipamento que precisa de conector M12 angular?

Não corresponde à configuração descrita: este modelo tem conectores M12 retos nas duas extremidades. Se a instalação exigir conectores angulares, será necessário selecionar outra configuração.

Posso usar o EVC118 em circuito acima de 4 A por contato?

A ficha informa 4 A por contato; não use esse dado como autorização para exceder o limite. Confirme também a tensão e os requisitos do equipamento conectado.

O conector encaixa, mas o equipamento não funciona. O que verifico antes de trocar o cabo?

Verifique primeiro se a pinagem e a função dos contatos correspondem nos dois dispositivos. M12 com codificação igual não confirma, por si só, compatibilidade elétrica ou de protocolo.

O sinal falha quando o cabo é movimentado; como faço o diagnóstico?

Inspecione o cabo e os conectores quanto a danos e confira o encaminhamento e o raio mínimo de flexão no datasheet. Com o circuito desenergizado, verifique também a continuidade dos condutores.

É melhor comprar este cabo ou um mais curto?

Escolha o EVC118 se os 20 m atenderem ao percurso e as conexões forem compatíveis. Se precisar de outro comprimento, procure uma configuração correspondente; a ficha não indica um modelo alternativo específico.

Como devo instalar o cabo sem danificá-lo?

Alinhe os conectores sem forçar, respeite o raio mínimo de flexão indicado no datasheet e siga as instruções de montagem dos dispositivos. Desenergize o circuito antes de realizar verificações elétricas.

Este cabo transmite um protocolo específico?

A ficha não declara protocolo de comunicação. Confirme a compatibilidade do sistema pela pinagem e pelas especificações dos equipamentos conectados.

GLOSSÁRIO TÉCNICO

Codificação A

Tipo de codificação mecânica do conector M12 indicado para identificar a configuração da conexão; não confirma, isoladamente, protocolo ou pinagem compatível.

IP69K

Grau de proteção declarado para o produto; a proteção efetiva da conexão depende da montagem e do acoplamento correto.

PUR

Material do revestimento do cabo especificado na ficha do produto.

Corrente por contato

Corrente indicada individualmente para cada contato; não deve ser interpretada como corrente total do cabo.

Raio mínimo de flexão

Limite geométrico informado para a curvatura do cabo; a ficha expressa o valor como múltiplo do diâmetro do cabo.
