Cabo de Ligação IFM EVC118 20m

Pré-visualizar: EVC118 IFM - Cabo de Ligação IFM Automação Industrial 20m M12 4 Polos PUR IP69K

EVC118 IFM - Cabo de Ligação IFM Automação Industrial 20m M12 4 Polos PUR IP69K

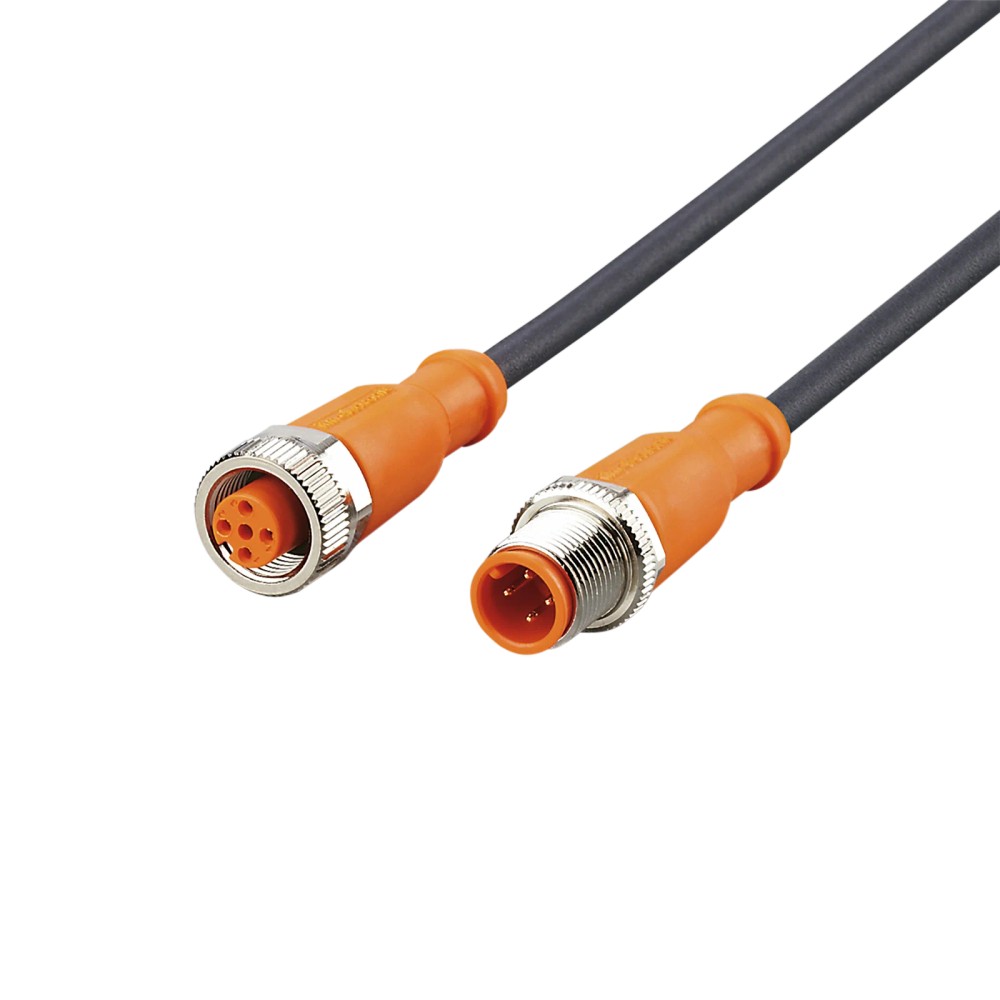

Imagem meramente ilustrativa

R$ 606,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC118
EAN: 4021179232579
NCM do produto: 85444200

Destaques do Produto Comprimento 20 m...mais

Fechar menu

Saiba mais sobre: "EVC118 IFM - Cabo de Ligação IFM Automação Industrial 20m M12 4 Polos PUR IP69K"

Destaques do Produto

Comprimento

20 m

Conector nas duas extremidades

M12 reto, 4 polos, codificação A

Revestimento

PUR

Tensão de operação

< 250 V AC; < 300 V DC

Proteção declarada

IP65, IP67, IP68 e IP69K

Corrente por contato

4 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação IFM EVC118, 20 m, M12 reto de 4 polos, PUR, IP69K

O IFM EVC118 é um cabo de ligação de 20 m para conectar dispositivos com conexões M12 de 4 polos e codificação A. Possui conectores retos nas duas extremidades, revestimento PUR e contatos banhados a ouro. A ficha informa proteção IP65, IP67, IP68 e IP69K, além de operação abaixo de 250 V AC.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	EVC118
Comprimento	20 m
Conectores	M12 reto, 4 polos, codificação A em ambas as extremidades
Material do revestimento	PUR
Grau de proteção	IP65, IP67, IP68 e IP69K
Tensão máxima de operação	< 250 V AC; < 300 V DC
Corrente por contato	4 A
Temperatura de operação	-25 a 90 °C
Raio mínimo de curvatura	10 × diâmetro do cabo
Livre de silicone e halogênio	Sim

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de dispositivos industriais que tenham receptáculo M12 de 4 polos com codificação A e interface elétrica compatível.
Instalações que necessitem de cabo de 20 m e conectores retos nas duas pontas.
Aplicações dentro dos limites informados de tensão, corrente por contato e temperatura; o contexto do produto cita automação industrial e máquinas-ferramenta com refrigerantes e lubrificantes.

⚠ Considere outro se precisa de:

Não selecionar quando o equipamento exigir número de polos, codificação, formato de conector ou comprimento diferente dos especificados.
Não utilizar acima dos limites declarados de tensão, corrente por contato ou temperatura.
Não presumir compatibilidade elétrica apenas pela conexão M12: confirme a atribuição dos pinos e os requisitos do dispositivo no datasheet.

APLICAÇÕES E USO

Uso em conexões de automação industrial quando os equipamentos possuem interfaces M12 de 4 polos, codificação A, e pinagem compatível; essa aplicação é condicionada à verificação dos dispositivos.
O contexto do catálogo indica aplicação em máquinas-ferramenta e ambientes com refrigerantes e lubrificantes. A adequação deve respeitar as condições de instalação e os limites declarados pelo fabricante.
Para instalações sujeitas a flexão, respeite o raio mínimo informado de 10 vezes o diâmetro do cabo; a ficha menciona tolerância a dobras e deslocamentos, mas não detalha os parâmetros de ensaio.
Não há dados fornecidos que confirmem compatibilidade com um protocolo, dispositivo ou pinagem específicos. Verifique o datasheet e os requisitos do equipamento antes da conexão.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação IFM EVC118, 20 m, M12 reto de 4 polos, PUR, IP69K, verifique estes pontos:

Escolha o EVC118 quando

A instalação requer 20 m, conectores M12 retos de 4 polos e codificação A nas duas extremidades, com operação dentro dos limites elétricos e ambientais declarados.

Verifique antes de especificar

Confirme o padrão de pinos do equipamento, a necessidade de conexão reta, o comprimento e a corrente por contato. A ficha não detalha a pinagem nem identifica dispositivos ou protocolos específicos.

Busque outra configuração quando

O equipamento exigir conector angular, outra codificação ou quantidade de polos, outro comprimento ou condições além dos limites documentados. A ficha não permite indicar um modelo alternativo específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Marca	IFM (ifm electronic)	Fabricante indicado na ficha do produto.
Nome	Cabo de ligação IFM EVC118	Identificação do produto no anúncio.
SKU / número do artigo	EVC118	Código para identificação e seleção do produto.
GTIN	4021179232579	Identificador comercial informado no anúncio.
Categoria	Tecnologia de conexão / cabo de ligação	Classificação do produto na ficha.
Peso	557,1 g	Valor informado no conjunto de atributos do produto.
NCM	8544.42.00	Classificação fiscal informada na ficha.

Conexões e construção
Conector lado 1	M12 reto, 4 polos, codificação A	Configuração mecânica e de polos informada para uma extremidade.
Conector lado 2	M12 reto, 4 polos, codificação A	Configuração mecânica e de polos informada para a outra extremidade.
Comprimento do cabo	20 m	Comprimento nominal informado.
Material do revestimento	PUR	Material do revestimento declarado.
Contatos	Banhados a ouro	Característica dos contatos indicada na ficha.
Classe de isolamento	Classe II	Classificação declarada nos atributos do produto.
Livre de silicone	Sim	Característica declarada na ficha.
Livre de halogênio	Sim	Característica declarada na ficha.

Dados elétricos
Tensão de operação AC	< 250 V AC	Limite de operação informado no anúncio.
Tensão de operação DC	< 300 V DC	Limite adicional informado nos atributos do conjunto de catálogo.
Corrente por contato	4 A	Valor máximo informado por contato; não confundir com corrente total do cabo.

Condições ambientais e flexão
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção listados na ficha; a aplicação deve respeitar as condições de instalação e uso do fabricante.
Temperatura de operação	-25 a 90 °C	Faixa de temperatura declarada nos atributos do conjunto de catálogo.
Raio mínimo de curvatura	10 × diâmetro do cabo	Limite de curvatura informado; considerar o diâmetro do cabo e evitar curvas menores.
Ciclos de curvatura	> 5 milhões	Quantidade informada nos atributos do conjunto de catálogo; condições de ensaio não detalhadas na ficha fornecida.
Tolerância a dobras e deslocamentos	Indicada na descrição do catálogo	A descrição cita tolerâncias para dobras e deslocamentos, sem detalhar condições ou valores de ensaio.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolos de comunicação específicos; não é possível confirmar compatibilidade com um protocolo apenas pela conexão M12.

Conexões

Elétrica Conectores M12 retos, de 4 polos e codificação A nas duas extremidades. Tensão de operação: < 250 V AC e < 300 V DC; corrente máxima informada: 4 A por contato. A compatibilidade elétrica depende também da atribuição dos pinos e dos requisitos dos dispositivos conectados, que devem ser verificados no datasheet.

Processo Conexão elétrica por M12; não há conexão de processo hidráulica, pneumática ou mecânica especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com receptáculo M12 de 4 polos, codificação A, e pinagem eletricamente correspondente	✓	A ficha especifica conectores M12 retos de 4 polos com codificação A em ambas as extremidades; a pinagem do dispositivo ainda deve ser conferida.
Dispositivo com requisito de tensão abaixo de 250 V AC ou 300 V DC e corrente de até 4 A por contato	✓	Esses são os limites elétricos declarados para o cabo; confirme que a aplicação permanece dentro deles.
Dispositivo que exige outro número de polos, outra codificação ou conector angular	✗	A configuração documentada é M12 reto, 4 polos, codificação A nas duas extremidades.
Aplicação que exige protocolo de comunicação específico sem confirmação de pinagem e compatibilidade elétrica	✗	A ficha não declara protocolos nem atribuição de pinos; a compatibilidade não pode ser estabelecida apenas pelo formato do conector.

INSTALAÇÃO

Como instalar o Cabo de Ligação IFM EVC118, 20 m, M12 reto de 4 polos, PUR, IP69K

Confirme que os dois equipamentos possuem receptáculos M12 de 4 polos com codificação A e conexão compatível com plugues retos.
Verifique a atribuição dos pinos e os requisitos elétricos nos documentos dos equipamentos; a ficha fornecida não apresenta a pinagem.
Confirme que a tensão e a corrente por contato da aplicação não excedem os limites declarados para o cabo.
Planeje o percurso considerando o comprimento de 20 m e evite tração ou torção indevida nos conectores.
Mantenha as curvas dentro do raio mínimo de 10 vezes o diâmetro do cabo.
Inspecione o assentamento e o acoplamento dos conectores e confirme que a instalação atende às condições ambientais previstas pelo fabricante.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão não estabelece sinal ou alimentação após a montagem.	Pinagem do equipamento incompatível com a ligação esperada, apesar do encaixe mecânico M12.	Compare a atribuição dos pinos nos documentos dos dois equipamentos; não use apenas a codificação e o número de polos para presumir compatibilidade elétrica.
Interrupções elétricas ao movimentar o cabo.	Possível dano ou esforço mecânico no cabo ou nos contatos, ou curvatura abaixo do limite informado.	Inspecione o trajeto, as curvas e os conectores; confirme que o raio de curvatura não é inferior a 10 vezes o diâmetro do cabo.
Aquecimento ou falha elétrica durante a operação.	Possível operação acima da tensão ou corrente por contato declaradas.	Meça ou confira os valores do circuito e compare com os limites de < 250 V AC, < 300 V DC e 4 A por contato.
Entrada de umidade observada na conexão instalada.	Acoplamento incompleto, instalação inadequada ou uso fora das condições de proteção aplicáveis.	Verifique o acoplamento e a montagem dos conectores e consulte as instruções do fabricante para confirmar as condições associadas ao grau IP requerido.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC118 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC118 e para que serve?

É um cabo de ligação de 20 m com conectores M12 retos de 4 polos e codificação A nas duas extremidades. Serve para interligar equipamentos com interfaces correspondentes, desde que a pinagem e os requisitos elétricos sejam compatíveis.

O que acompanha o EVC118?

A ficha identifica o produto como um cabo de ligação, mas não especifica acessórios incluídos. Não há acessórios listados no contexto fornecido.

Este cabo funciona com qualquer equipamento que tenha conector M12?

Não é possível afirmar compatibilidade apenas pelo formato M12. Confirme codificação, número de polos, atribuição dos pinos e requisitos elétricos do equipamento.

O EVC118 é compatível com um protocolo específico?

A ficha não informa protocolos de comunicação. A compatibilidade depende da pinagem e das características elétricas dos dispositivos conectados.

Ele serve para equipamento que exige conector angular ou outra codificação?

A configuração documentada tem conectores retos M12 de 4 polos com codificação A nas duas extremidades. Portanto, não corresponde a requisitos de conector angular ou de outra codificação.

Posso usar o cabo acima de 250 V AC ou com mais de 4 A por contato?

A ficha informa operação abaixo de 250 V AC e corrente de 4 A por contato; não selecione o cabo para exceder esses limites. Também é informado limite abaixo de 300 V DC.

O cabo está conectado, mas não há comunicação ou alimentação; o que verifico antes de trocar?

Verifique primeiro a pinagem e os requisitos elétricos dos equipamentos, pois a ficha não apresenta a atribuição dos pinos. Inspecione também o assentamento dos conectores e a continuidade do cabo.

O sinal falha quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é dano mecânico ou curvatura abaixo do raio mínimo informado. Inspecione o cabo e o percurso, respeitando o limite de 10 vezes o diâmetro do cabo.

Devo escolher o EVC118 ou um cabo M12 de outro comprimento?

Escolha o EVC118 quando os 20 m e a configuração M12 reta, 4 polos, codificação A, atenderem à instalação. Se precisar de outro comprimento ou configuração, consulte a ficha da alternativa e valide a pinagem e os limites elétricos.

Que cuidado devo ter ao instalar o EVC118?

Evite curvas menores que 10 vezes o diâmetro do cabo e não force os conectores durante o acoplamento. Confira a pinagem e os limites elétricos antes de energizar o circuito.

GLOSSÁRIO TÉCNICO

M12

Formato de conexão circular usado neste cabo nas duas extremidades.

Codificação A

Chaveamento mecânico indicado para os conectores M12 deste produto; não confirma, por si só, a pinagem ou o protocolo.

IP69K

Grau de proteção listado na ficha para o produto; a instalação deve seguir as condições definidas pelo fabricante.

PUR

Material declarado para o revestimento do cabo.

Raio mínimo de curvatura

Limite de curvatura indicado para orientar o roteamento do cabo e evitar curvas menores que o permitido.
