Cabo de Ligação M12/M12 ifm EVC117

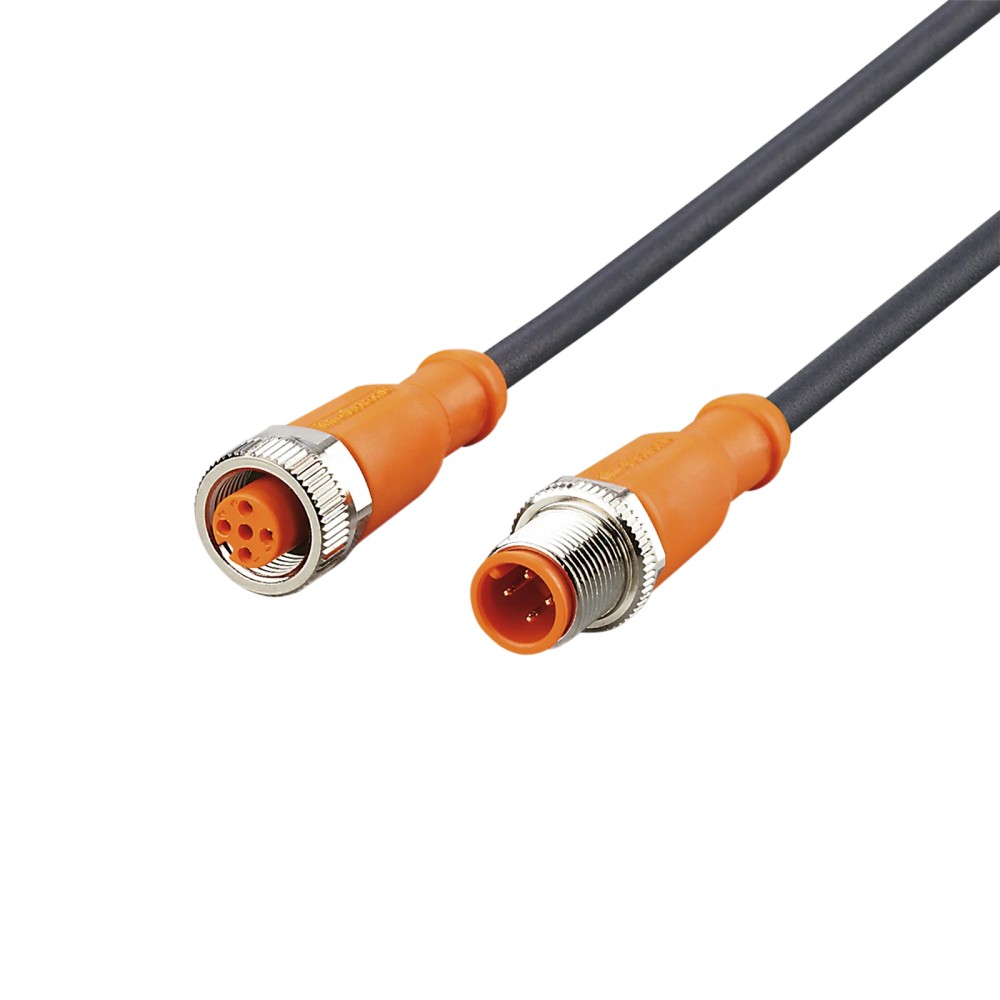

Pré-visualizar: EVC117 IFM - Cabo de Ligação M12/M12 Automação Industrial 15m PUR Sem Halogênio

EVC117 IFM - Cabo de Ligação M12/M12 Automação Industrial 15m PUR Sem Halogênio

Imagem meramente ilustrativa

R$ 518,64

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC117
EAN: 4021179232562
NCM do produto: 85444200

Destaques do Produto Comprimento 15 m...mais

Fechar menu

Saiba mais sobre: "EVC117 IFM - Cabo de Ligação M12/M12 Automação Industrial 15m PUR Sem Halogênio"

Destaques do Produto

Comprimento

15 m

Conexão

M12/M12, reto, codificação A

Número de contatos

Tensão de operação

< 250 V AC

Material e características

PUR, sem halogênio e sem silicone

Proteção

IP 65, IP 67, IP 68, IP 69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação M12/M12 IFM EVC117, 15 m, PUR, sem halogênio

O IFM EVC117 é um cabo de ligação M12/M12 de 15 m para conexão em sistemas de automação industrial. Possui conectores retos M12 com codificação A e quatro contatos, além de cabo em PUR sem halogênio e sem silicone. A tensão de operação informada é inferior a 250 V AC, e o grau de proteção especificado inclui IP 65, IP 67, IP 68 e IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação M12/M12
Comprimento	15 m
Conectores	1 x M12 reto com codificação A em cada extremidade
Contatos	4 por conector, banhados a ouro
Material do cabo	PUR, preto; sem halogênio e sem silicone
Tensão de operação	< 250 V AC
Capacidade de carga total	4 A
Grau de proteção	IP 65, IP 67, IP 68, IP 69K
Temperatura ambiente	-25...90 °C
Diâmetro e condutores	Ø 4,3 mm; 4 x 0,34 mm²

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões entre componentes de automação que utilizem interfaces M12 com codificação A e quatro contatos compatíveis.
Instalações que requeiram cabo de 15 m, com revestimento PUR, sem halogênio e sem silicone.
Aplicações industriais em máquinas-ferramentas e em ambientes com refrigerantes e lubrificantes, conforme aplicação indicada na ficha.

⚠ Considere outro se precisa de:

Não selecione se a aplicação exigir comprimento diferente de 15 m ou conexão com codificação, número de contatos ou geometria diferente; confirme a interface do equipamento antes da compra.
Não utilize fora dos limites especificados de tensão, corrente total e temperatura ambiente.

APLICAÇÕES E USO

Aplicação indicada na ficha: conexão em aplicações industriais e sistemas de automação industrial.
Aplicação indicada na ficha: máquinas-ferramentas e instalações com refrigerantes e lubrificantes. A adequação depende das condições efetivas do ambiente e da montagem dos conectores.
Possibilidade de uso inferida: interligação de dispositivos com conexões M12 codificação A e quatro contatos, desde que a pinagem, os requisitos elétricos e o protocolo dos dispositivos sejam compatíveis; esses detalhes não são especificados na ficha fornecida.
Respeite a faixa de temperatura aplicável, os limites elétricos e as condições de proteção declaradas. A ficha não detalha os procedimentos de instalação necessários para manter cada grau IP.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação M12/M12 IFM EVC117, 15 m, PUR, sem halogênio, verifique estes pontos:

Escolha o EVC117 quando

A instalação exigir um cabo M12/M12 reto, codificação A, quatro contatos e 15 m, e os limites elétricos e ambientais informados forem compatíveis com o circuito.

Procure outra configuração quando

O equipamento exigir outro comprimento, outra codificação, outra quantidade de contatos ou uma conexão diferente. A ficha disponível não identifica protocolos ou pinagem funcional; confirme esses dados no datasheet e na documentação dos dispositivos conectados.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Tipo de produto	Cabo de ligação	Classificação informada para o produto.
Marca	ifm	Fabricante indicado no anúncio.
Modelo / SKU / Part Number do anúncio	EVC117	Código do produto no anúncio.
GTIN	4021179232562	Identificador comercial informado.
Part Number no dataset de catálogo	VDOGH040MSS0015H04STGH040MSS	Código registrado no dataset de catálogo; confirme a referência ao realizar a identificação do item.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Peso	444 g	Valor informado no dataset de catálogo.

Conexões e construção elétrica
Tipo de conexão	M12/M12	Configuração informada para as duas extremidades do cabo.
Conector	1 x M12 reto, codificação A, quatro contatos, em cada extremidade	Características descritas para conector e soquete.
Contatos	Dourados, banhados a ouro	Material/acabamento informado para os contatos.
Cabo	15 m, PUR, preto, Ø 4,3 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção elétrica e dimensões informadas na ficha.
Tensão de operação	< 250 V AC	Limite informado nos dados prioritários do anúncio.
Capacidade de carga total	4 A	Valor total indicado no dataset; não representa uma corrente por contato.
Classe de proteção	II	Classificação informada no dataset de catálogo.

Materiais e características do cabo
Material do cabo	PUR	Material do revestimento informado.
Sem halogênio	Sim	Característica declarada para o cabo.
Sem silicone	Sim	Característica declarada para o cabo.
Tolerâncias para dobras e deslocamentos	Sim	Característica indicada na ficha; consulte o datasheet para as condições aplicáveis.
Material do corpo dos conectores	TPU, laranja	Material e cor indicados para conector e soquete.
Material do bloqueio	Latão, niquelado	Material informado para os elementos de bloqueio.
Material da vedação	FKM	Material informado para a vedação do soquete.

Dados elétricos e mecânicos de conexão
Torque máximo de aperto	0,6...1,5 Nm	Faixa indicada para o bloqueio do conector e do soquete.
Esforço de torção	± 180 °/m	Valor indicado na ficha para o cabo.
Raio de flexão mínimo	10 x diâmetro do cabo	Limite mínimo informado; considerar o diâmetro de 4,3 mm ao dimensionar a flexão.
Ciclos de curvatura	> 5 Mio.	Valor informado no dataset; as condições de ensaio não estão detalhadas nesse campo.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de movimento associada explicitamente à velocidade indicada.

Condições ambientais e proteção
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Graus declarados no anúncio; a proteção depende da conexão e da instalação corretas.
Temperatura ambiente	-25...90 °C	Faixa informada para temperatura ambiente.
Limite de temperatura cULus	Até 75 °C	Aviso de temperatura cULus informado no dataset.
Temperatura ambiente móvel	-25...90 °C	Faixa indicada para condição móvel.
Temperatura de armazenamento	-25...55 °C	Faixa informada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa informada para armazenamento.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Referência indicada no dataset para as condições climáticas de armazenamento.

COMPATIBILIDADE

Comunicação

• A ficha identifica conectores M12 com codificação A e quatro contatos, mas não especifica protocolo de comunicação. A compatibilidade de protocolo depende dos dispositivos e da pinagem da aplicação.

Conexões

Elétrica Cabo de 4 x 0,34 mm², com conectores M12 retos, codificação A, quatro contatos dourados em cada extremidade. Tensão de operação informada: < 250 V AC; capacidade de carga total informada: 4 A. Verifique a pinagem e os requisitos elétricos dos dispositivos antes de conectar.

Processo Não se aplica: trata-se de um cabo de ligação elétrica, sem conexão de processo indicada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Interligação de dispositivos com conexão M12, codificação A, quatro contatos e pinagem compatível	✓	A ficha informa conectores M12 retos, codificação A e quatro contatos; a compatibilidade funcional depende da pinagem dos dispositivos.
Circuito que opere dentro da tensão indicada e respeite a capacidade de carga total informada	✓	A ficha especifica tensão inferior a 250 V AC e capacidade de carga total de 4 A.
Equipamento que exija protocolo específico sem confirmação da pinagem ou do protocolo	✗	A ficha não declara protocolo de comunicação nem pinagem funcional. Confirme esses requisitos com a documentação dos equipamentos.
Instalação que exija comprimento diferente de 15 m ou conector com outra codificação	✗	A configuração indicada para este produto é 15 m e conectores M12 com codificação A.

INSTALAÇÃO

Como instalar o Cabo de Ligação M12/M12 IFM EVC117, 15 m, PUR, sem halogênio

Confirme que os conectores dos dois dispositivos são M12, retos, com codificação A e quatro contatos, e verifique a pinagem na documentação dos equipamentos.
Confirme que a tensão e a carga total do circuito respeitam os dados elétricos do cabo e dos dispositivos conectados.
Planeje o percurso para acomodar os 15 m sem tracionar, esmagar ou torcer o cabo além das condições especificadas.
Ao curvar o cabo, respeite o raio mínimo indicado de 10 vezes o diâmetro do cabo.
Acople os conectores alinhando a codificação, sem forçar a rosca, e aplique o torque de aperto informado para o bloqueio.
Após a montagem, confira o assentamento das conexões e verifique a continuidade e o funcionamento do circuito conforme o procedimento da instalação.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão não estabelece comunicação ou sinal.	Pinagem, codificação ou atribuição dos contatos incompatível com um dos dispositivos conectados.	Compare a pinagem dos dois equipamentos com o esquema do fabricante e confirme que ambos utilizam M12 codificação A com quatro contatos.
Sinal intermitente durante a operação.	Conector mal assentado, bloqueio insuficientemente apertado ou cabo submetido a tração, torção ou flexão inadequada.	Inspecione o acoplamento, confira o torque especificado e examine o percurso do cabo quanto a tensão mecânica ou danos visíveis.
O circuito apresenta queda de funcionamento ou aquecimento.	Requisitos de tensão ou corrente do circuito acima dos limites informados para o cabo.	Meça a tensão e a corrente no circuito e compare com os limites indicados na ficha; confira também os requisitos dos dispositivos conectados.
Há entrada de umidade ou perda de proteção na conexão.	Conectores não acoplados corretamente, vedação comprometida ou instalação incompatível com as condições necessárias ao grau IP.	Verifique o estado das superfícies de acoplamento e da vedação, o encaixe dos conectores e as instruções de montagem do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC117 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC117 e para quem ele serve?

É um cabo de ligação M12/M12 de 15 m para aplicações de automação industrial. Serve a instalações cujos dispositivos tenham conexão e pinagem compatíveis com M12 codificação A, quatro contatos.

O que acompanha o produto?

A ficha informa uma peça por embalagem. Não há acessórios adicionais listados.

Este cabo serve para qualquer dispositivo M12?

Não é possível afirmar compatibilidade com qualquer dispositivo M12. Confirme codificação, número de contatos e pinagem; a ficha não declara protocolos de comunicação.

Posso usar o EVC117 em um circuito acima de 250 V AC?

A ficha informa tensão de operação inferior a 250 V AC. Não selecione o cabo para uma aplicação que exceda esse limite informado.

Ele serve para conexão M12 com outra codificação ou número de contatos?

A ficha especifica conectores retos M12 com codificação A e quatro contatos. Para outra codificação ou quantidade de contatos, escolha uma configuração que corresponda à interface do equipamento.

O sinal falha de forma intermitente; o que verifico antes de trocar o cabo?

Verifique primeiro o assentamento e o bloqueio dos conectores, a pinagem e possíveis danos ou esforços mecânicos no percurso. Compare também os contatos com a documentação dos equipamentos.

Não há comunicação entre os dispositivos; o cabo pode ser a causa?

Pode haver incompatibilidade de pinagem, mesmo quando a conexão mecânica parece correta. Confira o esquema dos dispositivos e a continuidade dos condutores antes de substituir o cabo.

É melhor comprar este cabo ou montar a ligação com peças avulsas?

O EVC117 é uma peça de cabo de ligação M12/M12 já configurada, com 15 m. Se o projeto exigir outro comprimento, outra codificação ou uma configuração elétrica diferente, procure a referência que corresponda a esses requisitos.

Como devo apertar os conectores durante a instalação?

Alinhe a codificação antes de acoplar e não force o encaixe. A ficha informa torque de aperto de 0,6...1,5 Nm para o bloqueio; consulte o datasheet para as instruções completas.

O produto tem alguma especificação de protocolo ou pinagem funcional?

A ficha disponível não informa protocolo nem atribuição funcional dos contatos. Consulte o datasheet e a documentação dos dispositivos conectados para validar esses pontos.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração mecânica do conector M12; deve corresponder à interface do equipamento conectado (Ref.: conexão M12, codificação A).

Grau de proteção IP

Classificação declarada para proteção do produto contra ingresso de elementos externos, sujeita às condições corretas de instalação (Ref.: IP 65, IP 67, IP 68 e IP 69K).

PUR

Material indicado para o cabo, usado na ficha para identificar o revestimento do produto (Ref.: material PUR).

Raio de flexão mínimo

Limite mínimo indicado para a curvatura do cabo; a ficha expressa o valor como múltiplo do diâmetro (Ref.: mín. 10 x diâmetro do cabo).

Capacidade de carga total

Valor total de carga informado para o cabo; não deve ser interpretado como corrente individual por contato (Ref.: 4 A).
