Cabo de Ligação IFM EVC116 M12 8m PUR

Pré-visualizar: EVC116 IFM - Cabo de Ligação IFM Sensores e Atuadores M12 8m PUR IP69K

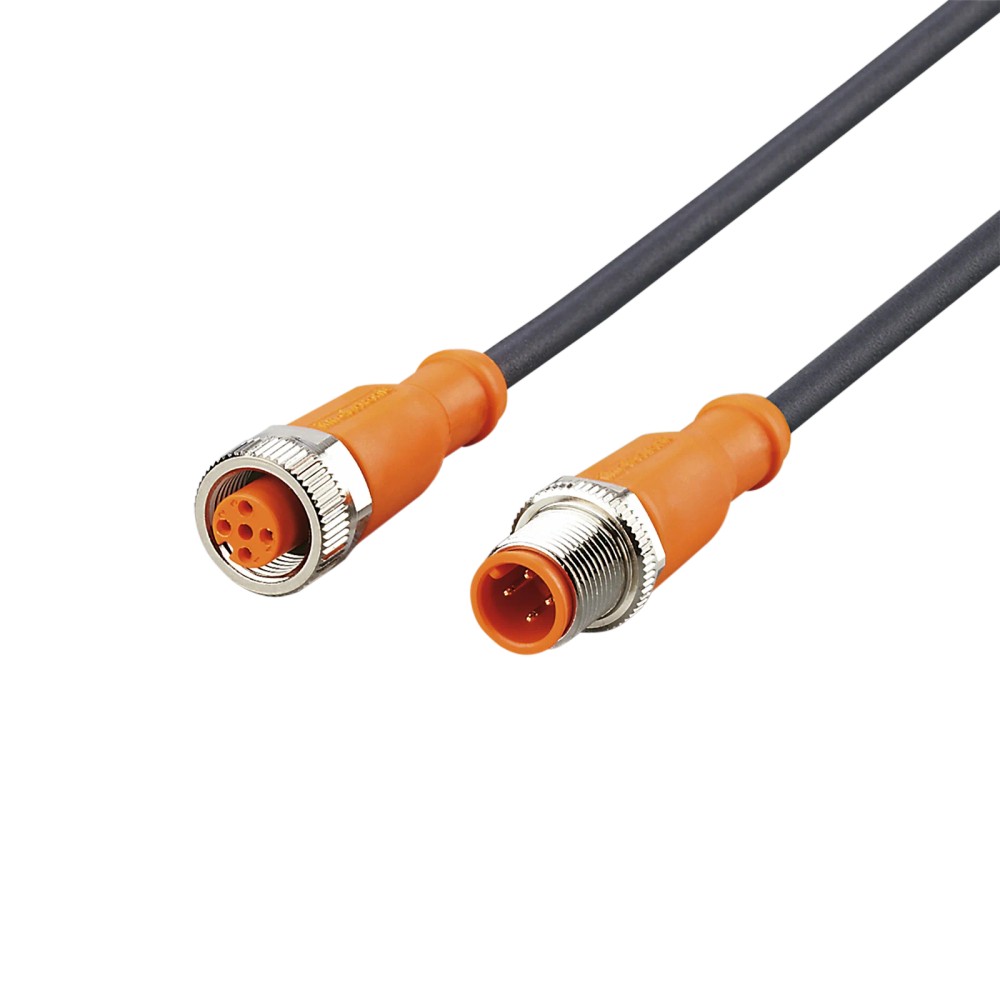

EVC116 IFM - Cabo de Ligação IFM Sensores e Atuadores M12 8m PUR IP69K

Imagem meramente ilustrativa

R$ 383,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC116
EAN: 4021179232555
NCM do produto: 85444200

Destaques do Produto Comprimento 8 m...mais

Fechar menu

Saiba mais sobre: "EVC116 IFM - Cabo de Ligação IFM Sensores e Atuadores M12 8m PUR IP69K"

Destaques do Produto

Comprimento

8 m

Conexão

M12 reto, 4 pinos, codificação A, nas duas extremidades

Tensão máxima declarada

< 250 V AC ou < 300 V DC

Corrente por contato

4 A

Ambiente de instalação

Proteção declarada IP65, IP67, IP68 e IP69K

Revestimento

PUR; sem silicone e sem halogênio

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação IFM EVC116 M12, 4 pinos, reto, 8 m, PUR, IP65/IP67/IP68/IP69K

O IFM EVC116 é um cabo de ligação para conectar sensores e atuadores em aplicações industriais. Possui conectores M12 retos de 4 pinos, comprimento de 8 m e revestimento em PUR. Opera com tensão inferior a 250 V AC ou 300 V DC e corrente de até 4 A por contato, conforme os dados do produto.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVC116
Comprimento	8 m
Conectores	M12 reto, 4 pinos em cada extremidade; codificação A
Tensão de operação	< 250 V AC; < 300 V DC
Corrente por contato	4 A
Material do cabo	PUR; preto; diâmetro de 4,3 mm
Grau de proteção	IP65, IP67, IP68 e IP69K
Faixa de temperatura de operação	-25 a 90 °C
Contatos	Banhados a ouro
Peso	287,7 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de sensores e atuadores industriais com interfaces M12 de 4 pinos, codificação A, compatíveis com os limites elétricos do cabo.
Instalações que necessitam de 8 m de cabo, revestimento PUR e os graus de proteção declarados, quando a montagem e os conectores mantêm a vedação adequada.
Aplicações com movimentação compatível com os dados declarados pelo fabricante: mais de 5 milhões de ciclos de dobra e, para deslocamento horizontal de 5 m, velocidade máxima de 3,3 m/s e aceleração máxima de 5 m/s².

⚠ Considere outro se precisa de:

Não selecionar quando a conexão exigida não corresponder a M12 reto, 4 pinos, codificação A, ou quando a interface elétrica do equipamento não for compatível; confirme o pinout nos documentos do fabricante.
Não utilizar acima dos limites declarados de tensão, corrente por contato ou temperatura de operação.
Não presumir aptidão para qualquer tipo de flexão dinâmica: respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e os limites de deslocamento informados.
Não tratar os graus IP como proteção garantida com conectores soltos, mal acoplados ou montados sem vedação adequada.

APLICAÇÕES E USO

Conexão de sensores ou atuadores industriais com interface M12 reta, 4 pinos e codificação A, desde que o pinout e os requisitos elétricos sejam compatíveis; essa é a finalidade declarada do cabo.
Instalações que necessitam de 8 m de ligação entre dispositivo e ponto de conexão, quando o percurso, o raio de curvatura e as condições ambientais permanecem dentro dos valores especificados.
Aplicações com movimentação compatível com os dados publicados: deslocamento horizontal de 5 m, velocidade máxima de 3,3 m/s e aceleração máxima de 5 m/s². A ficha não descreve outros perfis de movimento; valide-os com o fabricante.
Uso em ambientes nos quais sejam necessários os graus de proteção declarados, desde que os conectores estejam corretamente acoplados e as vedações estejam íntegras.
Não é possível confirmar compatibilidade com protocolos ou pinouts específicos apenas pela ficha do cabo; verifique a documentação dos sensores, atuadores e sistema de controle.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação IFM EVC116 M12, 4 pinos, reto, 8 m, PUR, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVC116 quando

A aplicação exigir cabo de ligação de 8 m com conexão M12 reta, 4 pinos e codificação A em ambas as extremidades, e os valores elétricos e ambientais da instalação estiverem dentro dos limites especificados.

Verifique antes de especificar

Confirme o pinout e a compatibilidade elétrica dos dispositivos, o espaço para conectores retos, o comprimento necessário e a forma de instalação. A descrição não informa atribuição de pinos nem compatibilidade com protocolos específicos.

Busque outra configuração quando

O equipamento exigir outra quantidade de pinos, codificação, orientação de conector ou comprimento. Se a aplicação exceder os limites declarados de tensão, corrente, temperatura, curvatura ou movimentação, selecione uma solução especificada para essas condições.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Tipo de produto	Cabo de ligação	Classificação indicada na ficha do produto.
Marca	ifm	Fabricante informado para o produto.
Modelo / SKU	EVC116	Identificação do produto no anúncio.
GTIN	4021179232555	Código de identificação comercial informado.
Número do artigo do fabricante	VDOGH040MSS0008H04STGH040MSS	Referência de artigo informada nos dados do produto.
Quantidade da embalagem	1 peça	Quantidade declarada por pacote.
Peso	287,7 g	Peso informado nos dados técnicos.

Conexões e configuração
Conector lado 1	1 conector M12 reto, codificação A, 4 contatos	Configuração declarada para uma extremidade.
Conector lado 2	1 soquete M12 reto, codificação A, 4 contatos	Configuração declarada para a outra extremidade.
Contatos	Banhados a ouro	Material de contato especificado pelo fabricante.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa declarada para o bloqueio dos conectores; apertar conforme as instruções do fabricante.
Material da porca / bloqueio	Latão niquelado	Material especificado para o sistema de bloqueio.
Material do corpo dos conectores	TPU	Material declarado para os corpos dos conectores.
Material da vedação	FKM	Material declarado para a vedação do soquete.

Dados elétricos
Tensão máxima de operação AC	< 250 V AC	Limite declarado; não exceder.
Tensão máxima de operação DC	< 300 V DC	Limite declarado nos dados técnicos do produto.
Corrente por contato	4 A	Corrente declarada por contato; verificar também os requisitos do circuito e dos equipamentos.
Seção e composição dos condutores	4 x 0,34 mm²; 42 x 0,1 mm por condutor	Construção do cabo indicada na especificação do fabricante.
Classe de proteção elétrica	Classe II	Classificação declarada nos dados técnicos.

Dados mecânicos e materiais
Comprimento	8 m	Comprimento nominal do cabo.
Material do revestimento	PUR	Material declarado para a capa do cabo.
Cor do cabo	Preto	Cor declarada na especificação do cabo.
Diâmetro do cabo	4,3 mm	Diâmetro indicado na especificação do cabo.
Raio mínimo de curvatura	10 x diâmetro do cabo	Limite mínimo declarado; considerar o diâmetro de 4,3 mm e evitar curvatura inferior.
Esforço torsional	± 180°/m	Limite de torção especificado para o cabo.
Ciclos de dobra	> 5 milhões	Valor declarado para tolerância a ciclos de dobra; não substitui os limites de instalação.
Material do corpo do conector	TPU	Material indicado para os corpos dos conectores.
Livre de silicone	Sim	Característica declarada pelo fabricante.
Livre de halogênio	Sim	Característica declarada pelo fabricante.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados; dependem de acoplamento, vedação e instalação adequados.
Temperatura de operação	-25 a 90 °C	Faixa de operação declarada.
Temperatura de armazenamento	-25 a 55 °C	Faixa de armazenamento declarada.
Umidade relativa de armazenamento	10 a 100%	Faixa informada para armazenamento.
Norma / referência ambiental	1K22 / DIN 60721-3-1	Referência indicada nos dados do produto.

Condições de movimentação
Velocidade de deslocamento	Máx. 3,3 m/s	Valor declarado para deslocamento horizontal de 5 m.
Aceleração	Máx. 5 m/s²	Limite indicado junto à condição de deslocamento horizontal de 5 m.
Ciclos de dobra	> 5 milhões	Dado de resistência a ciclos informado pelo fabricante; observar também a configuração de movimentação.
Esforço torsional	± 180°/m	Limite torsional especificado para o produto.

COMPATIBILIDADE

Comunicação

• O produto é um cabo de ligação passivo para sensores e atuadores. Não há protocolo de comunicação especificado na ficha; confirme o pinout e os requisitos do dispositivo conectado.

Conexões

Elétrica Conector M12 reto de 4 pinos, codificação A, em cada extremidade. Limites declarados: < 250 V AC, < 300 V DC e 4 A por contato. A compatibilidade elétrica depende do pinout e dos requisitos dos dispositivos conectados, que devem ser verificados na documentação correspondente.

Processo Não possui conexão de processo. As conexões disponíveis são elétricas, por conector M12 reto de 4 pinos e codificação A em cada extremidade.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor ou atuador com conexão M12 de 4 pinos, codificação A, pinout compatível e requisitos dentro dos limites elétricos declarados.	✓	A ficha identifica conectores M12 retos, de 4 pinos e codificação A nas duas extremidades; o pinout do equipamento deve ser confirmado separadamente.
Equipamento que exige conector de outra quantidade de pinos, codificação ou geometria.	✗	A configuração declarada para este cabo é M12 reto, 4 pinos, codificação A, em ambas as extremidades.
Circuito que excede 4 A por contato, 250 V AC ou 300 V DC.	✗	Esses valores ultrapassam os limites declarados para corrente por contato e tensão de operação.
Aplicação com exposição ambiental dentro dos graus IP declarados e conectores devidamente acoplados e vedados.	✓	A ficha declara IP65, IP67, IP68 e IP69K; a proteção efetiva depende da instalação e do acoplamento correto.
Aplicação que exige protocolo de comunicação ou pinout específico não confirmado pela documentação dos dispositivos.	✗	A ficha do cabo não especifica protocolo nem atribuição de pinos; é necessário validar a interface antes de conectar.

INSTALAÇÃO

Como instalar o Cabo de Ligação IFM EVC116 M12, 4 pinos, reto, 8 m, PUR, IP65/IP67/IP68/IP69K

Confirme que as duas interfaces do equipamento correspondem a M12, 4 pinos e codificação A; verifique o pinout e a compatibilidade elétrica na documentação dos dispositivos.
Verifique o comprimento de 8 m e planeje o percurso sem tração excessiva, esmagamento ou contato com condições fora da faixa de operação declarada.
Roteie o cabo respeitando o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e o limite de torção especificado.
Inspecione conectores, contatos e vedação antes da conexão; mantenha as superfícies de acoplamento limpas e sem danos.
Acople os conectores alinhando corretamente as interfaces e aperte o bloqueio dentro da faixa declarada de 0,6 a 1,5 Nm.
Após a instalação, confirme a continuidade funcional do circuito e verifique o acoplamento e a vedação antes de expor a conexão ao ambiente de operação.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sensor ou atuador não comunica ou não funciona após a conexão.	Pinout incompatível, conexão incompleta ou contato danificado; a ficha do cabo não especifica a atribuição dos pinos.	Confirme o pinout nos documentos dos dispositivos, verifique o alinhamento e o acoplamento M12 e inspecione os contatos antes de substituir o cabo.
Interrupções intermitentes do sinal durante a movimentação do cabo.	Curvatura abaixo do raio mínimo, torção acima do limite especificado ou dano mecânico no cabo ou nos conectores.	Inspecione o percurso e o estado da capa; confirme o raio de curvatura e o esforço torsional em toda a extensão.
Entrada de umidade ou perda da vedação na conexão.	Conector mal acoplado, vedação FKM danificada ou montagem fora das condições necessárias para atingir a proteção declarada.	Verifique o acoplamento, a integridade da vedação e a presença de sujeira ou danos nas superfícies de contato; confirme a instalação conforme a documentação.
Aquecimento ou falha elétrica no circuito conectado.	Corrente ou tensão acima dos limites declarados, contato deficiente ou requisito elétrico incompatível com o cabo.	Meça tensão e corrente do circuito e compare com os limites do produto; inspecione os contatos e confirme a compatibilidade elétrica dos dispositivos.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC116 em português (Datasheet) Desenho dimensional IFM EVC116 (Desenho Dimensional)

PERGUNTAS FREQUENTES

Para que serve o cabo IFM EVC116?

É um cabo de ligação para conectar sensores e atuadores em aplicações industriais. A ficha informa conexões M12 retas de 4 pinos, codificação A, nas duas extremidades.

O que acompanha o EVC116?

A ficha informa uma peça por pacote: o cabo EVC116. Não há acessórios adicionais listados.

Ele funciona com qualquer dispositivo M12?

Não é possível confirmar compatibilidade apenas pelo formato M12. Verifique quantidade de pinos, codificação, pinout e requisitos elétricos do dispositivo conectado.

Posso usar este cabo em uma conexão que exige mais de 4 A por contato?

Não; a ficha declara 4 A por contato. Para uma corrente superior, selecione um cabo especificado para o requisito do circuito.

O EVC116 serve para ligar um motor?

A ficha especifica o produto para conexão de sensores e atuadores, mas não declara compatibilidade com motores. Não o selecione para essa aplicação sem confirmar os requisitos elétricos e a adequação com o fabricante.

Posso usar o cabo fora da faixa de temperatura declarada?

A faixa de operação informada é de -25 a 90 °C. A ficha não confirma uso fora desses limites.

O sinal cai quando o cabo se movimenta; o que verifico antes de trocar?

Verifique se o cabo está dobrado abaixo do raio mínimo, torcido além do limite ou com danos na capa e nos conectores. Confirme também o acoplamento e o pinout antes de substituir a peça.

A conexão apresenta umidade; o cabo perdeu a proteção IP?

A ficha declara IP65, IP67, IP68 e IP69K, mas a proteção depende do acoplamento e da vedação corretos. Inspecione a vedação e os conectores antes de concluir que o cabo está danificado.

Como faço a instalação sem danificar os conectores?

Alinhe as conexões M12 antes de acoplar e respeite o torque de aperto declarado de 0,6 a 1,5 Nm. Evite forçar ou torcer o cabo durante a instalação.

Este cabo é fornecido em kit ou posso comprar uma peça avulsa?

A ficha informa uma peça por pacote. Não lista componentes adicionais nem um kit de acessórios.

GLOSSÁRIO TÉCNICO

M12

Padrão de conexão circular utilizado neste produto para conectar sensores e atuadores. (Ref.: conectores M12 retos nas duas extremidades.)

Codificação A

Configuração mecânica de codificação indicada para os conectores M12; a compatibilidade elétrica ainda depende do pinout e do equipamento. (Ref.: codificação A.)

Grau de proteção IP

Classificação declarada para a proteção do conjunto contra ingresso de agentes externos, condicionada à montagem e vedação corretas. (Ref.: IP65, IP67, IP68 e IP69K.)

PUR

Material indicado para o revestimento do cabo. (Ref.: material do revestimento: PUR.)

Raio mínimo de curvatura

Menor raio de curvatura indicado para o cabo durante a instalação. (Ref.: mínimo de 10 vezes o diâmetro do cabo.)
