Cabo de Ligação IFM EVC114 M12 4m

Pré-visualizar: EVC114 IFM - Cabo de Ligação IFM Automação Industrial M12 4m PUR IP69K

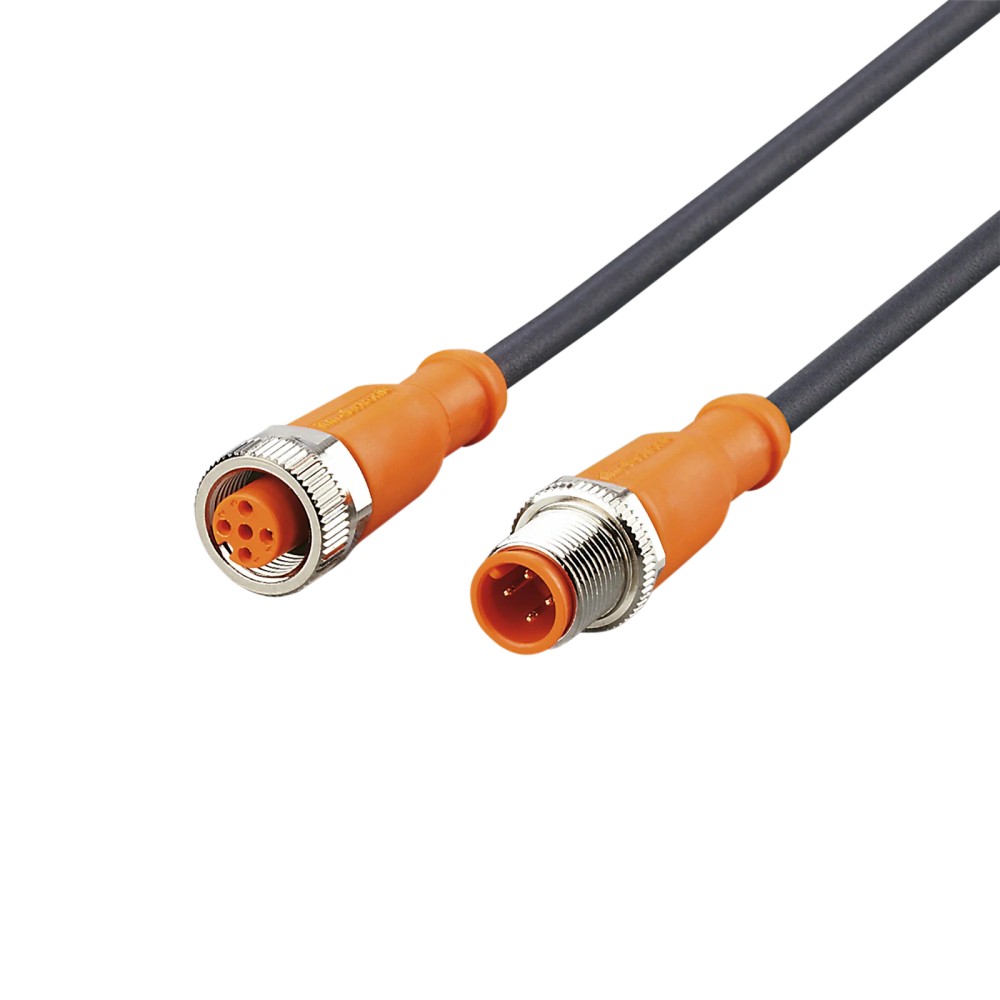

EVC114 IFM - Cabo de Ligação IFM Automação Industrial M12 4m PUR IP69K

Imagem meramente ilustrativa

R$ 304,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC114
EAN: 4021179232531
NCM do produto: 85444200

Destaques do Produto Comprimento 4 m...mais

Fechar menu

Saiba mais sobre: "EVC114 IFM - Cabo de Ligação IFM Automação Industrial M12 4m PUR IP69K"

Destaques do Produto

Comprimento

4 m

Conexões

M12 reto com M12 reto, codificação A

Número de contatos

Material do cabo

PUR

Limite elétrico

4 A; < 250 V AC / < 300 V DC

Proteção declarada

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC114 IFM – Cabo de Ligação M12, 4 m, PUR, IP69K

O EVC114 é um cabo de ligação para conectar equipamentos em sistemas industriais e de automação. Possui conector M12 reto e soquete M12 reto, ambos com codificação A e 4 contatos. O cabo tem 4 m, revestimento PUR e proteção especificada como IP65, IP67, IP68 e IP69K. Os contatos são banhados a ouro, e o cabo é indicado pelo fabricante para aplicações industriais, máquinas-ferramenta e uso com refrigerantes e lubrificantes.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação
Comprimento	4 m
Conexões	1 conector M12 reto e 1 soquete M12 reto
Codificação e contatos	A; 4 contatos em cada conexão
Tensão de operação	< 250 V AC / < 300 V DC
Corrente total admissível	4 A
Material e diâmetro do cabo	PUR; Ø 4,3 mm
Condutores	4 x 0,34 mm²
Proteção	IP65, IP67, IP68 e IP69K
Condições de temperatura	Ambiente: -25 a 90 °C; aviso cULus: até 75 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que requerem conector M12 reto e soquete M12 reto, ambos codificados A e com 4 contatos.
Aplicações de automação industrial e máquinas-ferramenta, incluindo ambientes com refrigerantes e lubrificantes, conforme a aplicação indicada pelo fabricante.
Instalações que atendam aos limites elétricos e ambientais especificados para o cabo.

⚠ Considere outro se precisa de:

Não selecione para uma conexão que exija comprimento diferente de 4 m ou geometria de conexão diferente de M12 reto em ambas as extremidades.
Não use em circuito que exceda 4 A, < 250 V AC ou < 300 V DC.
Não presuma compatibilidade com qualquer dispositivo apenas por possuir conexão M12: confirme codificação, pinagem e requisitos elétricos do equipamento.

APLICAÇÕES E USO

Aplicação documentada: conexão em sistemas de automação industrial, respeitando a configuração M12 e os limites elétricos do cabo.
Aplicação documentada: máquinas-ferramenta; a ficha também cita uso com refrigerantes e lubrificantes.
Para instalações móveis, a ficha informa tolerância a dobras e deslocamentos, mais de 5 milhões de ciclos de curvatura e velocidade máxima de 3,3 m/s sob a condição de deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Em uso flexível, respeite raio de curvatura mínimo de 10 vezes o diâmetro do cabo. A faixa de temperatura ambiente indicada é de -25 a 90 °C, com aviso cULus de até 75 °C.
A proteção declarada não substitui a conferência das condições reais de montagem, do acoplamento das conexões e dos requisitos do equipamento.

COMO ESCOLHER

Antes de comprar o EVC114 IFM – Cabo de Ligação M12, 4 m, PUR, IP69K, verifique estes pontos:

Escolha o EVC114 quando

A instalação exigir um cabo de 4 m, com conector e soquete M12 retos, codificação A, 4 contatos e operar dentro dos limites de tensão e corrente indicados.

Busque outra configuração quando

O equipamento exigir comprimento, orientação ou tipo de conexão diferentes, mais de 4 contatos ou parâmetros elétricos acima dos limites publicados. Confirme a pinagem e os requisitos do dispositivo antes de substituir um cabo existente.

Considere o ambiente de instalação

Verifique a adequação da classe de proteção necessária e respeite as condições de temperatura, o raio mínimo de curvatura em uso flexível e os limites de movimentação informados na ficha.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação	Classificação do produto.
SKU / part number do anúncio	EVC114	Código de identificação do produto no anúncio.
GTIN	4021179232531	Identificador comercial informado.
Aplicações indicadas	Aplicações industriais e automação industrial; máquinas-ferramenta; refrigerantes e lubrificantes	Aplicações descritas na ficha do produto.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão especificados.
Capacidade de carga total	4 A	Limite de corrente total informado.
Classe de proteção elétrica	II	Classificação informada na ficha.

Conexões elétricas
Conector	1 x M12, reto; codificação A; 4 contatos dourados	Extremidade com conector; corpo TPU laranja; bloqueio de latão niquelado; torque de aperto máximo de 0,6 a 1,5 Nm.
Soquete	1 x M12, reto; codificação A; 4 contatos dourados	Extremidade com soquete; corpo TPU laranja; bloqueio de latão niquelado; vedação FKM; torque de aperto máximo de 0,6 a 1,5 Nm.
Contato	Banhado a ouro	Acabamento dos contatos especificado para as duas conexões.

Dados mecânicos e materiais
Comprimento do cabo	4 m	Comprimento nominal informado.
Material do cabo	PUR	Material do revestimento do cabo.
Construção do cabo	Preto, Ø 4,3 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões indicadas na ficha.
Material do invólucro	TPU	Material informado para o invólucro das conexões.
Material do bloqueio	Latão, niquelado	Material das porcas de bloqueio das conexões.
Material da vedação	FKM	Material de vedação informado para o soquete.
Peso	162,9 g	Peso informado no conjunto de dados do produto.
Acessórios inclusos	Não especificados	A ficha fornecida não identifica acessórios incluídos.

Proteção e composição
Grau de proteção	IP65, IP67, IP68, IP69K	Classes de proteção declaradas; a instalação e o acoplamento devem atender às condições aplicáveis.
Sem silicone	Sim	Característica declarada para o produto.
Sem halogênio	Sim	Característica declarada para o cabo.

Condições ambientais e movimento
Temperatura ambiente	-25 a 90 °C	Faixa informada para temperatura ambiente.
Aviso de temperatura cULus	Até 75 °C	A ficha limita a indicação cULus a até 75 °C.
Temperatura de armazenamento	-25 a 55 °C	Faixa informada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa informada para armazenamento.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo especificado para uso flexível; considerar o diâmetro de 4,3 mm.
Ciclos de curvatura	> 5 milhões	Valor informado na ficha para ciclos de curvatura.
Esforço de torção	± 180 °/m	Limite de torção especificado.
Velocidade de movimento	Máx. 3,3 m/s	Condição especificada para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para aplicações com movimento.

Instalação e armazenamento
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa indicada para o bloqueio do conector e do soquete.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência informada para condições climáticas de armazenamento.
Unidades por embalagem	1 peça	Quantidade indicada na ficha do produto.

COMPATIBILIDADE

Comunicação

• Cabo passivo de ligação; não há protocolo de comunicação especificado na ficha.

• Conexões M12 com codificação A e 4 contatos; a compatibilidade de sinal depende da pinagem e dos requisitos elétricos dos equipamentos conectados.

Conexões

Elétrica Um conector M12 reto e um soquete M12 reto, codificação A, 4 contatos em cada extremidade. Tensão de operação: < 250 V AC / < 300 V DC; capacidade de carga total: 4 A. Verifique a pinagem do equipamento; ela não está detalhada nos dados fornecidos.

Processo Não possui conexão de processo. A conexão mecânica é feita por interfaces elétricas M12 retas, codificadas A.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com interfaces M12 codificadas A, 4 contatos, conector e soquete correspondentes e requisitos elétricos dentro dos limites informados.	✓	A configuração física e os limites elétricos correspondem aos dados do cabo; a pinagem ainda deve ser confirmada no equipamento.
Equipamento com M12 de codificação diferente, outro número de contatos ou conexão que não corresponda a conector e soquete retos.	✗	A ficha especifica codificação A, 4 contatos e interfaces retas em ambas as extremidades; não há evidência de compatibilidade com outras configurações.
Circuito que requer corrente superior a 4 A ou tensão igual ou superior aos limites publicados.	✗	A ficha informa capacidade de carga total de 4 A e tensão de operação inferior a 250 V AC ou 300 V DC.
Uso em máquina-ferramenta ou aplicação industrial com refrigerantes e lubrificantes, dentro das condições especificadas.	✓	Essas aplicações constam na descrição do produto; a adequação depende também das condições efetivas de instalação.

INSTALAÇÃO

Como instalar o EVC114 IFM – Cabo de Ligação M12, 4 m, PUR, IP69K

Confirme que as interfaces do equipamento correspondem a M12 reto, codificação A e 4 contatos, verificando também a pinagem no diagrama do equipamento.
Confira o comprimento necessário e planeje o trajeto do cabo sem exceder os limites elétricos especificados.
Inspecione o cabo, os contatos, as roscas e as vedações antes da conexão; não instale componentes danificados.
Acople o conector e o soquete alinhando corretamente as roscas, sem forçar ou cruzar o bloqueio.
Aperte o bloqueio dentro da faixa indicada de 0,6 a 1,5 Nm.
Em instalação flexível, mantenha raio de curvatura mínimo de 10 vezes o diâmetro do cabo e observe os limites ambientais e de movimentação aplicáveis.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não liga ou não recebe sinal.	Conexão incompleta, contatos danificados ou pinagem incompatível com o equipamento.	Desenergize o circuito, confira o encaixe e inspecione os contatos; compare a pinagem do equipamento com o esquema correspondente antes de substituir o cabo.
Há interrupções de sinal durante o movimento do cabo.	Raio de curvatura inferior ao mínimo especificado, esforço de torção excessivo ou dano por movimentação.	Inspecione o percurso e a região de flexão; verifique o raio mínimo de 10 vezes o diâmetro e o limite de torção de ±180 °/m.
A conexão apresenta infiltração ou não mantém a proteção esperada.	Acoplamento incorreto, bloqueio insuficientemente apertado ou vedação danificada/contaminada.	Verifique o estado da vedação, o alinhamento e o aperto dentro da faixa de 0,6 a 1,5 Nm; confirme as condições de instalação das interfaces.
O cabo ou a conexão apresenta aquecimento em serviço.	Corrente ou tensão acima dos limites especificados, ou condição de instalação incompatível.	Meça as condições elétricas do circuito e compare com os limites de 4 A e tensão inferior a 250 V AC / 300 V DC.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica do EVC114 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC114 e com quais conectores ele é fornecido?

É um cabo de ligação IFM de 4 m, com um conector M12 reto e um soquete M12 reto. As duas interfaces são codificadas A e têm 4 contatos.

Com quais dispositivos o EVC114 é compatível?

É compatível mecanicamente com interfaces correspondentes M12 retas, codificadas A e de 4 contatos. A compatibilidade elétrica depende da pinagem e dos limites exigidos pelo dispositivo conectado.

O produto acompanha algum acessório além do cabo?

A ficha informa uma peça por embalagem, mas não relaciona acessórios adicionais inclusos.

Posso usar este cabo em uma conexão M12 com outra codificação?

A ficha especifica codificação A; não confirma compatibilidade com outras codificações. Confira a interface do equipamento antes da compra.

Este cabo serve para circuitos acima de 4 A?

Não. A capacidade de carga total informada é 4 A; para correntes superiores, selecione um cabo cuja ficha especifique o valor necessário.

O equipamento não funciona depois de conectar o cabo; o que devo verificar?

Antes de substituir o cabo, confira o encaixe e a pinagem exigida pelo equipamento. Verifique também se os contatos estão íntegros e se os limites elétricos são respeitados.

O sinal falha quando o cabo se movimenta; o que pode estar acontecendo?

Flexão ou torção fora dos limites pode causar dano ou interrupção. Inspecione o trecho móvel e confirme o raio mínimo de 10 vezes o diâmetro e o limite de torção especificado.

Devo comprar este modelo ou um cabo M12 de outra configuração?

Escolha o EVC114 quando a instalação requerer 4 m, interfaces retas M12 codificadas A com 4 contatos e os limites elétricos da ficha. Se comprimento, geometria, codificação, contatos ou capacidade elétrica forem diferentes, compare a ficha da outra configuração.

Como devo instalar o cabo sem danificar a conexão?

Alinhe as roscas antes de acoplar e aperte o bloqueio entre 0,6 e 1,5 Nm. Em instalação flexível, respeite o raio mínimo de curvatura informado.

Qual é a procedência e quem emite a nota fiscal?

O anúncio informa venda e entrega pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria, e faturamento diretamente pelo fornecedor.

GLOSSÁRIO TÉCNICO

Codificação A

Chaveamento mecânico da interface M12 indicado para identificar a configuração do conector; a ficha especifica codificação A.

IP69K

Grau de proteção declarado para o produto; a adequação depende também da instalação e do acoplamento das conexões.

PUR

Material especificado para o revestimento do cabo.

Raio de curvatura

Raio mínimo ao qual o cabo pode ser dobrado em aplicação flexível, conforme a relação indicada pelo fabricante.

Capacidade de carga total

Limite de corrente total informado para a conexão do cabo.
