Cabo de Ligação IFM EVC109 10m

Pré-visualizar: EVC109 IFM - Cabo de Ligação IFM Automação Industrial 10m PUR IP69K

EVC109 IFM - Cabo de Ligação IFM Automação Industrial 10m PUR IP69K

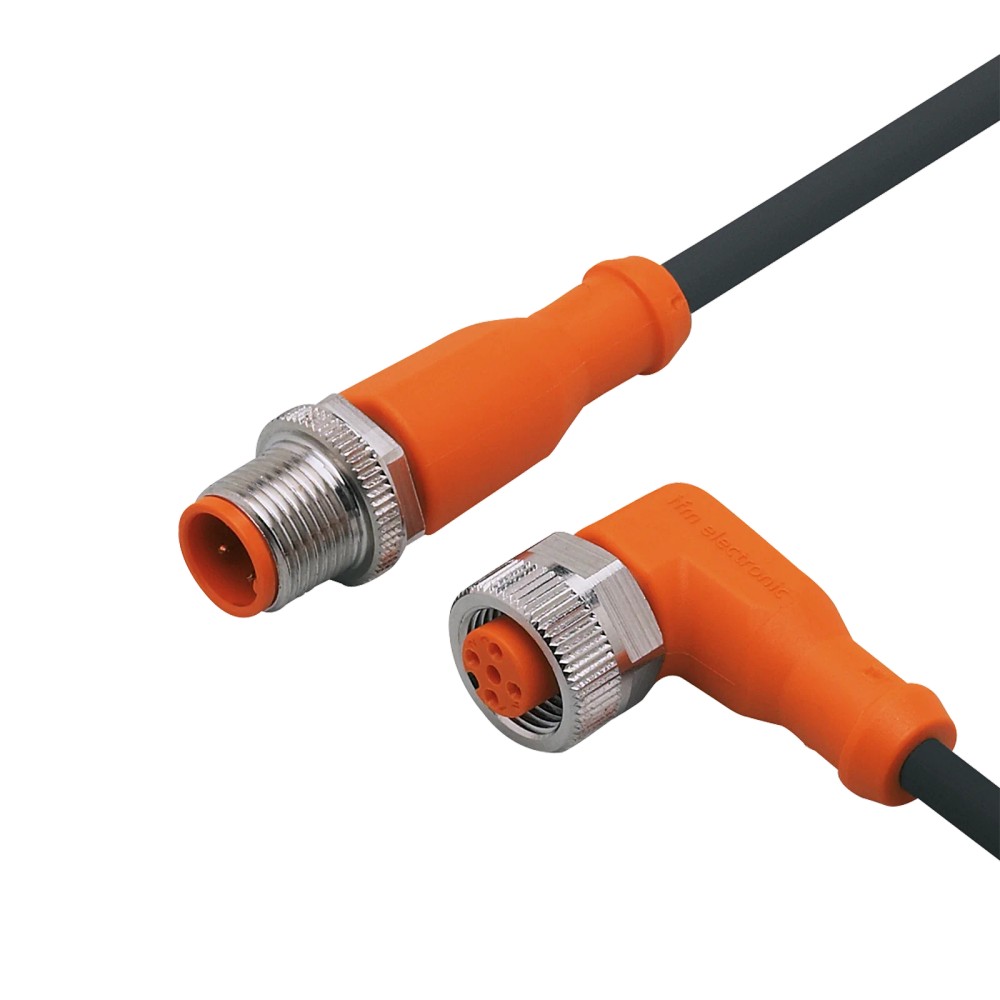

Imagem meramente ilustrativa

R$ 424,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC109
EAN: 4021179247351
NCM do produto: 85444200

Destaques do Produto Comprimento 10 m...mais

Fechar menu

Saiba mais sobre: "EVC109 IFM - Cabo de Ligação IFM Automação Industrial 10m PUR IP69K"

Destaques do Produto

Comprimento

10 m

Conexões

M12 angular e M12 reto, codificação A

Número de contatos

Requisito de proteção

IP65, IP67, IP68 ou IP69K, conforme a condição de instalação

Tensão

Inferior a 250 V AC

Corrente total

Até 4 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação IFM EVC109, M12, 10 m, PUR, IP69K

O IFM EVC109 é um cabo de ligação para conectar equipamentos em sistemas de automação industrial. Possui comprimento de 10 m, cabo em PUR e conexões M12 de 4 contatos com codificação A. A ficha informa proteção IP65, IP67, IP68 e IP69K, além de contatos dourados e ausência de silicone e halogênio.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação
Comprimento	10 m
Conexões	1 soquete M12 angular e 1 conector M12 reto
Codificação e contatos	A; 4 contatos em cada conexão, dourados
Material do cabo	PUR, preto
Diâmetro do cabo	4,3 mm
Proteção informada	IP65, IP67, IP68 e IP69K
Tensão de operação	< 250 V AC
Capacidade de carga total	4 A
Constituição do cabo	4 x 0,34 mm²

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões entre dispositivos de automação que utilizem interfaces M12 de 4 contatos, codificação A, com correspondência mecânica e elétrica confirmada.
Aplicações industriais e máquinas-ferramenta; o cadastro também cita uso com refrigerantes e lubrificantes.
Instalações que necessitem de cabo de 10 m e de conexão em uma extremidade angular e outra reta.
Aplicações que atendam aos limites elétricos e ambientais informados na ficha técnica.

⚠ Considere outro se precisa de:

Não selecionar sem confirmar que os dois dispositivos aceitam M12 de 4 contatos, codificação A, e que a pinagem e a função elétrica correspondem.
Não exceder a tensão de operação indicada nem a capacidade de carga total de 4 A.
Não presumir compatibilidade com qualquer protocolo ou dispositivo apenas pela presença de conectores M12.
A ficha não comprova adequação a aplicações que exijam comprimento diferente de 10 m ou configuração de conectores diferente.

APLICAÇÕES E USO

Aplicação industrial e automação industrial: uso citado no cadastro, desde que os dispositivos tenham interfaces compatíveis e a instalação respeite os limites elétricos e ambientais.
Máquinas-ferramenta: cenário de uso indicado no cadastro; confirmar a configuração dos conectores e as condições reais de movimento e exposição.
Ambientes com refrigerantes e lubrificantes: uso citado na descrição do catálogo. A ficha não detalha compatibilidade com cada fluido; verificar o datasheet e as condições químicas específicas antes da instalação.
Instalações com movimento do cabo: o cadastro informa velocidade máxima de 3,3 m/s sob deslocamento horizontal de 5 m e aceleração máxima de 5 m/s². Respeitar também o raio mínimo de flexão informado.

COMO ESCOLHER

Antes de comprar o Cabo de ligação IFM EVC109, M12, 10 m, PUR, IP69K, verifique estes pontos:

Escolha o EVC109 quando

A instalação exigir cabo de ligação de 10 m, com soquete M12 angular e conector M12 reto, ambos de 4 contatos e codificação A, e os limites elétricos e ambientais da ficha forem atendidos.

Verifique antes da compra

Confirme nos dispositivos a codificação, o número de contatos, a pinagem, a função elétrica, a orientação necessária e os requisitos de corrente e tensão. A configuração M12, por si só, não confirma compatibilidade elétrica.

Busque outra configuração quando

O projeto exigir comprimento, geometria de conexão ou número de contatos diferentes dos especificados. A ficha não identifica um modelo alternativo; consulte o catálogo IFM para localizar a configuração correspondente.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação	Classificação informada na ficha.
Modelo	EVC109	Código do produto IFM.
Marca	IFM	Fabricante informado no anúncio.
Aplicações citadas	Aplicações industriais e automação industrial; máquinas-ferramenta; refrigerantes e lubrificantes	Usos descritos no cadastro do produto.
GTIN	4021179247351	Identificador comercial informado no anúncio.
Part number do anúncio	EVC109	Código apresentado nos dados primários do anúncio.
Part number do catálogo	VDOAH040MSS0010H04STGH040MSS	Código informado no conjunto de dados do catálogo.
NCM	8544.42.00	Classificação fiscal informada no cadastro.

Dados elétricos
Tensão de operação	< 250 V AC	Valor dos dados básicos do anúncio.
Tensão de operação adicional no cadastro	< 250 V AC / < 300 V DC	Informação adicional do conjunto de dados do catálogo; confirme a versão aplicável no datasheet.
Capacidade de carga total	4 A	Limite de carga total informado na ficha.
Classe de proteção elétrica	II	Classificação indicada no cadastro.

Conexões elétricas
Conexão do soquete	1 x M12, angular; codificação A; 4 contatos dourados	Configuração da extremidade fêmea informada no cadastro.
Conexão do conector	1 x M12, reto; codificação A; 4 contatos dourados	Configuração da extremidade macho informada no cadastro.
Material do corpo das conexões	TPU, laranja	Material e cor informados para as conexões.
Bloqueio	Latão, niquelado	Material informado para o mecanismo de bloqueio.
Material da vedação	FKM	Material indicado no cadastro.
Torque máximo de aperto	0,6...1,5 Nm	Faixa informada para as conexões; observar a documentação do fabricante na montagem.

Cabo e dados mecânicos
Comprimento	10 m	Comprimento informado nos dados primários.
Material do cabo	PUR	Material da capa do cabo informado no anúncio.
Cor do cabo	Preto	Cor indicada no cadastro.
Diâmetro do cabo	4,3 mm	Dimensão indicada na especificação da conexão elétrica do cabo.
Condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção elétrica informada no cadastro.
Material do invólucro	TPU	Material indicado nos dados do catálogo.
Peso	300,5 g	Peso informado no cadastro do produto.
Unidades por embalagem	1 peça	Quantidade indicada no cadastro.

Proteção e materiais
Graus de proteção	IP65, IP67, IP68 e IP69K	Classificações listadas no anúncio; a proteção efetiva depende da montagem correta e das condições especificadas pelo fabricante.
Sem silicone	Sim	Característica declarada na ficha.
Sem halogênio	Sim	Característica declarada na ficha.
Contatos	Banhados a ouro	Acabamento indicado para os contatos.

Condições ambientais
Temperatura ambiente	-25...90 °C	Faixa informada no cadastro para condição ambiente.
Temperatura ambiente móvel	-25...90 °C	Faixa informada para condição móvel.
Limite de temperatura cULus	Até 75 °C	Ressalva cULus presente no cadastro; verificar a condição aplicável no datasheet.
Temperatura de armazenamento	-25...55 °C	Faixa informada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa informada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência de condição de armazenamento informada no cadastro.

Movimentação e flexão
Ciclos de curvatura	> 5 milhões	Valor informado no cadastro; considerar as condições de ensaio e instalação do fabricante.
Esforço de torção	± 180 °/m	Valor informado para torção.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de movimento especificada no cadastro.
Raio mínimo de flexão em aplicação flexível	10 x diâmetro do cabo	Raio mínimo indicado para aplicação flexível; não interpretar como raio fixo independente do diâmetro.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada no cadastro.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolos de comunicação. A codificação A e o número de contatos identificam a configuração do conector, mas não comprovam compatibilidade com um protocolo específico.

Conexões

Elétrica Um soquete M12 angular e um conector M12 reto, ambos com codificação A e 4 contatos dourados. Cabo com 4 x 0,34 mm²; tensão de operação < 250 V AC conforme os dados básicos do anúncio; capacidade de carga total de 4 A. Confirmar pinagem e função elétrica com os dispositivos conectados.

Processo Não se aplica: trata-se de um cabo de ligação elétrica, sem conexão de processo informada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivos com conexão M12 de 4 contatos e codificação A, com pinagem e função elétrica coincidentes	✓	A configuração dos conectores corresponde mecanicamente; a compatibilidade elétrica depende da confirmação da pinagem e dos limites de tensão e corrente.
Dispositivo com M12, mas com número de contatos, codificação ou pinagem diferente	✗	A ficha informa conectores de 4 contatos com codificação A. A compatibilidade não pode ser presumida quando a configuração ou a pinagem diverge.
Circuito que exceda 4 A de carga total ou a tensão de operação indicada	✗	Esses valores ultrapassam os limites informados para o cabo.
Aplicação industrial ou máquina-ferramenta compatível com a configuração elétrica e os limites ambientais do cabo	✓	Esses contextos de uso constam na ficha; a adequação final depende das condições específicas da instalação.
Uso com refrigerantes ou lubrificantes	✓	A aplicação é citada no cadastro do produto. Verifique as condições de exposição e a compatibilidade química requerida no datasheet.

INSTALAÇÃO

Como instalar o Cabo de ligação IFM EVC109, M12, 10 m, PUR, IP69K

Confirme nos dois equipamentos a compatibilidade mecânica dos conectores M12, incluindo codificação A, número de contatos e orientação necessária.
Verifique a pinagem e a função elétrica de cada contato nos documentos dos equipamentos; não presuma compatibilidade apenas pela conexão M12.
Confirme que a tensão e a corrente da aplicação permanecem dentro dos limites informados para o cabo.
Desenergize os equipamentos antes de conectar ou desconectar o cabo.
Conecte o soquete angular e o conector reto sem forçar o alinhamento; aperte conforme a especificação do fabricante, respeitando a faixa de torque indicada no cadastro.
Posicione o cabo sem exceder o raio mínimo de flexão e verifique o assentamento das conexões e a vedação antes de colocar o sistema em operação.

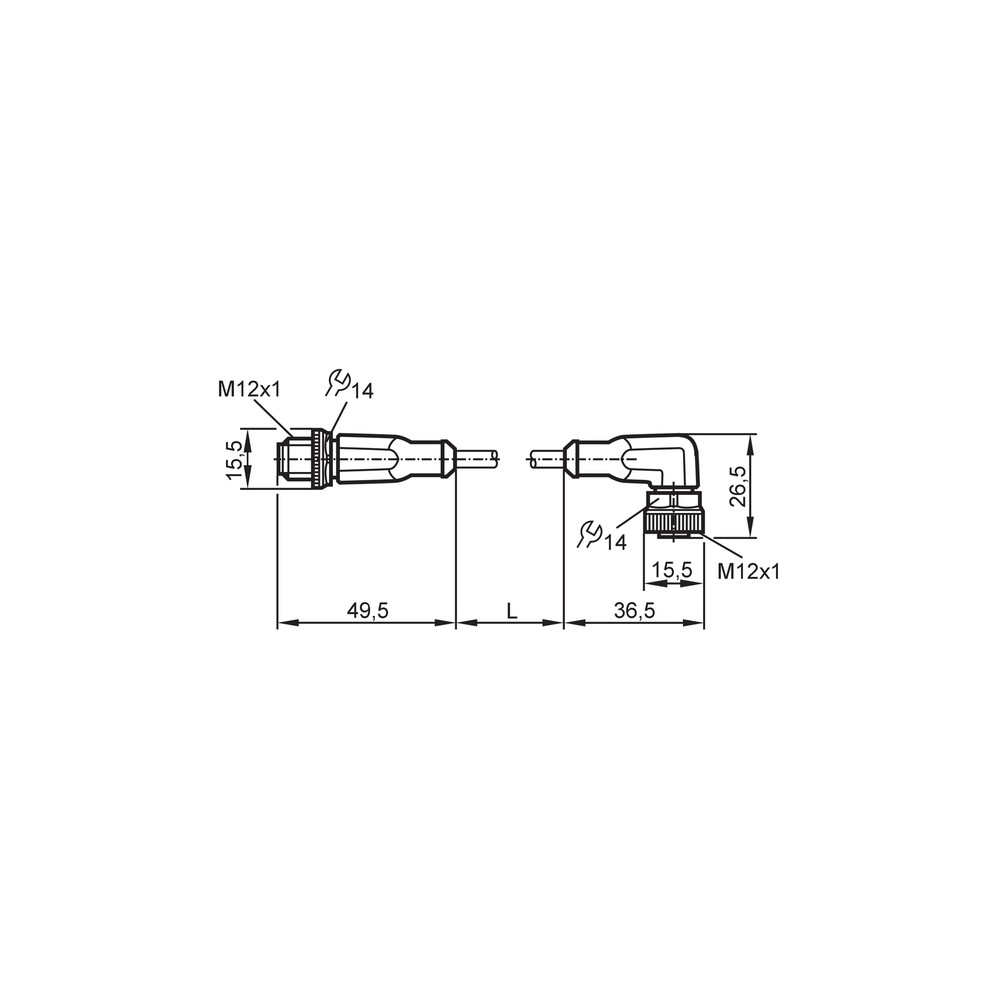

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não comunica ou não funciona após a ligação.	Pinagem, função elétrica ou codificação incompatível entre o cabo e os dispositivos.	Compare a pinagem dos dois equipamentos com o diagrama do fabricante e confirme a codificação e o número de contatos antes de substituir o cabo.
Interrupção intermitente do sinal durante o movimento do cabo.	Dano ou esforço mecânico no cabo, curvatura abaixo do mínimo especificado ou instalação fora das condições de movimento informadas.	Inspecione o trajeto, as regiões de flexão e as conexões; compare o raio de instalação e as condições de movimento com os limites do datasheet.
Falha ou aquecimento no circuito conectado.	Carga elétrica acima da capacidade indicada ou condição de alimentação fora do limite de tensão.	Meça a tensão e a corrente do circuito e compare-as com os limites especificados; faça a verificação com procedimento seguro e apropriado.
Umidade ou contaminação observada na conexão.	Conexão mal assentada, bloqueio inadequado, vedação danificada ou aplicação fora das condições de proteção especificadas.	Inspecione o assentamento, o bloqueio e a vedação das conexões e consulte o datasheet para confirmar as condições de instalação e proteção aplicáveis.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC109 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC109 e para que serve?

É um cabo de ligação IFM para automação industrial e máquinas-ferramenta. A configuração inclui conexões M12 de 4 contatos, uma angular e outra reta.

O que acompanha o EVC109?

O cadastro informa 1 peça por embalagem. Não há acessórios adicionais listados.

Posso usar o cabo com qualquer dispositivo M12?

Não é possível confirmar apenas pelo formato M12. Verifique codificação, número de contatos, pinagem e função elétrica nos documentos dos dispositivos.

O EVC109 serve para uma conexão M12 com outra codificação ou quantidade de contatos?

A ficha especifica codificação A e 4 contatos nas duas extremidades. Para outra configuração, confirme a compatibilidade no catálogo e nos documentos do fabricante; não presuma que este cabo seja compatível.

O equipamento não funciona depois de conectar o cabo; o que verifico primeiro?

Confira se a pinagem e a função de cada contato correspondem às dos equipamentos. Verifique também o assentamento das conexões antes de concluir que o cabo está defeituoso.

O sinal falha quando o cabo se movimenta; pode ser problema de instalação?

Sim, a instalação pode estar submetendo o cabo a curvatura ou movimento fora das condições especificadas. Inspecione o trajeto e compare o raio de flexão e os parâmetros de movimento com o datasheet.

Como decidir entre este cabo e outro modelo?

Escolha o EVC109 se os 10 m, as conexões M12 de codificação A e 4 contatos e a geometria angular/reta atenderem ao projeto. Se qualquer requisito de comprimento ou configuração diferir, procure a variante correspondente no catálogo IFM.

É melhor comprar este cabo ou peças de conexão avulsas?

O EVC109 é cadastrado como um cabo de ligação completo, com conexões nas duas extremidades. A ficha não informa a disponibilidade nem a composição de peças avulsas; confirme essa opção no catálogo IFM.

Que cuidados devo ter ao instalar o cabo?

Confirme primeiro a pinagem e os limites elétricos e, durante a instalação, respeite o raio mínimo de flexão indicado. Não force o alinhamento das conexões e siga as instruções do fabricante para o aperto.

Posso usar o cabo com refrigerantes e lubrificantes?

Esse uso é citado no cadastro do produto, mas a ficha não detalha a compatibilidade com cada fluido. Consulte o datasheet e valide as condições químicas e de exposição da aplicação.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de chaveamento do conector M12 indicada para identificar sua interface mecânica; não confirma, por si só, a pinagem ou o protocolo compatível. (Ref.: codificação A)

IP69K

Grau de proteção listado para o produto; a proteção depende da montagem e das condições previstas pelo fabricante. (Ref.: grau de proteção IP69K)

PUR

Material indicado para a capa do cabo. (Ref.: material PUR)

Raio de flexão

Raio mínimo de curvatura especificado para aplicação flexível; neste produto, corresponde a 10 vezes o diâmetro do cabo. (Ref.: raio mínimo de flexão)

Capacidade de carga total

Limite de corrente total informado para a aplicação do cabo. (Ref.: 4 A)
