Cabo de Ligação IFM EVC108 M12 10m

Pré-visualizar: EVC108 IFM - Cabo de Ligação IFM Automação Industrial 10m M12 PUR IP69K

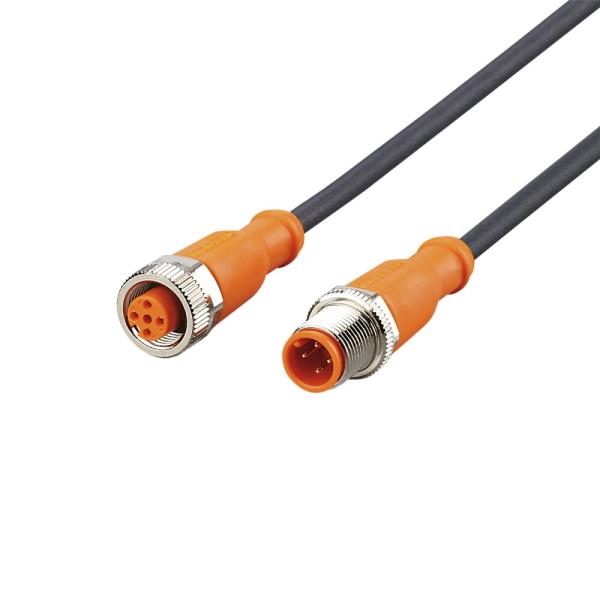

EVC108 IFM - Cabo de Ligação IFM Automação Industrial 10m M12 PUR IP69K

Imagem meramente ilustrativa

R$ 424,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC108
EAN: 4021179247344
NCM do produto: 85444200

Destaques do Produto Comprimento 10 m...mais

Fechar menu

Saiba mais sobre: "EVC108 IFM - Cabo de Ligação IFM Automação Industrial 10m M12 PUR IP69K"

Destaques do Produto

Comprimento

10 m

Interface

M12 reto, codificação A, 4 contatos

Tensão de operação

< 250 V AC / < 300 V DC

Corrente total

Até 4 A

Proteção informada

IP65, IP67, IP68 e IP69K

Revestimento

PUR

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC108 IFM – Cabo de Ligação M12, 10 m, PUR, IP69K

O IFM EVC108 é um cabo de ligação M12 de 10 m para conexões em aplicações industriais e de automação. É indicado pelo fabricante para máquinas-ferramenta e aplicações com refrigerantes e lubrificantes. Possui conectores retos M12 de 4 contatos com codificação A, contatos dourados e cabo PUR. A ficha informa grau de proteção IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVC108
Tipo	Cabo de ligação
Comprimento	10 m
Conexões	1 soquete M12 reto e 1 conector M12 reto; codificação A; 4 contatos
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Material do cabo	PUR; preto; Ø 4,3 mm; 4 x 0,34 mm²
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25 a 90 °C; observação cULus: até 75 °C
Peso	299,4 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que requeiram cabo de ligação M12 reto, codificação A e 4 contatos, respeitados os limites elétricos e ambientais informados.
Aplicações em máquinas-ferramenta e ambientes com refrigerantes e lubrificantes, conforme indicação de aplicação do produto.
Instalações que necessitem de cabo PUR de 10 m e dos graus de proteção informados, com conectores corretamente acoplados.

⚠ Considere outro se precisa de:

Não especificado na ficha: não presumir incompatibilidade com aplicações além das condições e interfaces declaradas. Verifique pinagem, requisitos do equipamento e condições reais de instalação antes da seleção.
Não exceder a tensão de operação indicada nem a capacidade total de carga de 4 A.

APLICAÇÕES E USO

Aplicação comprovada: ligação em aplicações industriais e de automação industrial, incluindo máquinas-ferramenta e ambientes com refrigerantes e lubrificantes, conforme a descrição do produto.
Possibilidade condicionada: instalações com movimentação do cabo podem ser avaliadas usando os limites declarados de temperatura, velocidade, aceleração, raio de curvatura e torção; confirmar se as condições reais correspondem às condições especificadas.
A proteção IP indicada não substitui a verificação da montagem, do acoplamento dos conectores e das condições ambientais concretas.

COMO ESCOLHER

Antes de comprar o EVC108 IFM – Cabo de Ligação M12, 10 m, PUR, IP69K, verifique estes pontos:

Escolha o EVC108 quando

A instalação exigir comprimento de 10 m, conectores M12 retos com codificação A e 4 contatos, e os limites elétricos, ambientais e de proteção declarados atenderem ao projeto.

Considere outra configuração quando

O projeto exigir comprimento diferente, outra geometria ou codificação de conector, ou uma quantidade de contatos distinta. A ficha disponível não identifica modelos alternativos; confirme a configuração necessária no catálogo do fabricante.

Verifique antes de especificar

Confirme a pinagem do equipamento, a corrente total, a tensão aplicada, o espaço para conectores retos e a necessidade de movimentação contínua do cabo. A ficha informa características de movimentação, mas a adequação depende das condições concretas da instalação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação	Classificação indicada na ficha do produto.
Modelo / SKU	EVC108	Identificação do produto no anúncio.
Part number	EVC108	Identificação informada nos dados prioritários do anúncio.
GTIN	4021179247344	Código de identificação comercial.
Marca	IFM	Marca indicada no anúncio.
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários de aplicação descritos na ficha do produto.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão informados na ficha.
Capacidade de carga total	4 A	Capacidade total indicada; respeitar o limite no circuito conectado.
Classe de proteção	II	Classificação elétrica informada na ficha.

Conexões elétricas
Soquete	1 x M12, reto; codificação A; 4 contatos dourados	Configuração do lado do soquete.
Conector	1 x M12, reto; codificação A; 4 contatos dourados	Configuração do lado do conector.
Corpo dos conectores	TPU, laranja	Material e cor informados para os corpos dos conectores.
Bloqueio	Latão, niquelado	Material indicado para o mecanismo de bloqueio.
Vedação	FKM	Material de vedação informado para a conexão.
Torque de aperto máximo	0,6 a 1,5 Nm	Faixa de torque informada para os conectores; consultar a indicação aplicável ao acoplamento.

Dados do cabo
Comprimento	10 m	Comprimento nominal do cabo.
Material do revestimento	PUR	Material do revestimento do cabo.
Cor	Preto	Cor indicada na descrição técnica do cabo.
Diâmetro externo	Ø 4,3 mm	Dimensão informada para o cabo.
Condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção dos condutores indicada na ficha.
Sem silicone	Sim	Característica declarada pelo fabricante.
Sem halogênio	Sim	Característica declarada pelo fabricante.
Contatos	Banhados a ouro	Acabamento dos contatos informado na ficha.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção informados; a proteção depende da montagem correta e das condições aplicáveis.
Temperatura ambiente	-25 a 90 °C	Faixa de temperatura indicada para o ambiente.
Temperatura ambiente, observação cULus	Até 75 °C	Limite especial indicado na ficha para cULus.
Temperatura ambiente em aplicação móvel	-25 a 90 °C	Faixa declarada para aplicação móvel.
Temperatura de armazenamento	-25 a 55 °C	Faixa especificada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa de umidade informada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Classificação citada para as condições climáticas de armazenamento.

Dados de movimentação
Ciclos de curvatura	> 5 milhões	Valor de ciclos informado na ficha; interpretar dentro das condições de ensaio e instalação do fabricante.
Esforço de torção	± 180°/m	Tolerância de torção declarada.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição específica informada para a velocidade de movimento.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo declarado para aplicação flexível; considerar o diâmetro do cabo.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para condições de dobra e deslocamento.

Materiais e dados mecânicos
Material do invólucro	TPU	Material informado para o invólucro dos conectores.
Material da porca	Latão, niquelado	Material informado para a porca/bloqueio.
Material da vedação	FKM	Material informado para a vedação.
Peso	299,4 g	Peso indicado nos dados do produto.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• Não é informado protocolo de comunicação específico. A ficha descreve um cabo de ligação M12 com 4 contatos; a compatibilidade de sinal depende da pinagem e dos requisitos dos dispositivos conectados.

Conexões

Elétrica Um soquete M12 reto e um conector M12 reto, ambos com codificação A e 4 contatos dourados. Tensão de operação informada: < 250 V AC / < 300 V DC; capacidade de carga total: 4 A. Verifique a pinagem do equipamento antes de conectar.

Processo Não se aplica como conexão de processo: trata-se de cabo elétrico com conectores M12. Conexão mecânica M12 não confirma, por si só, compatibilidade elétrica ou de pinagem.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M12, codificação A e 4 contatos, cuja pinagem e limites elétricos correspondam aos do projeto.	✓	A configuração mecânica dos conectores está descrita como M12 reto, codificação A e 4 contatos; a compatibilidade elétrica deve ser validada pela pinagem e pelos limites do equipamento.
Circuito dentro dos limites de tensão e corrente declarados para o cabo.	✓	A ficha informa tensão de operação inferior a 250 V AC e inferior a 300 V DC, além de capacidade de carga total de 4 A.
Aplicação que exija protocolo de comunicação específico sem confirmação da pinagem e dos sinais.	✗	A ficha não declara protocolo nem atribuição de sinais aos contatos; não é possível confirmar compatibilidade de comunicação apenas pela interface M12.
Instalação que requeira comprimento diferente de 10 m ou conectores com outra geometria/codificação.	✗	Este SKU é descrito com 10 m e conectores retos M12 com codificação A; outra configuração deve ser selecionada conforme o projeto.

INSTALAÇÃO

Como instalar o EVC108 IFM – Cabo de Ligação M12, 10 m, PUR, IP69K

Confirme que o comprimento de 10 m, a codificação A e a configuração de 4 contatos correspondem aos equipamentos da instalação.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Verifique visualmente conectores, contatos, vedação e revestimento; não instale o cabo se houver dano visível.
Alinhe os conectores M12 pela codificação e acople sem forçar nem torcer o cabo.
Aperte o acoplamento conforme a faixa de torque indicada na ficha e as instruções do fabricante do equipamento.
Organize o cabo respeitando o raio mínimo de curvatura e os limites de movimentação aplicáveis; depois confira o assentamento e o funcionamento do circuito.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece o sinal ou não funciona.	Conector parcialmente acoplado, contato danificado ou pinagem incompatível com o equipamento.	Desenergize o circuito, confira o alinhamento e o acoplamento M12 e compare a pinagem dos dois dispositivos com a documentação dos respectivos fabricantes.
Há interrupções intermitentes durante a operação.	Possível dano nos condutores ou contatos, ou solicitação mecânica além das condições de instalação.	Inspecione o cabo e os conectores, verifique continuidade com o circuito isolado e compare o percurso com o raio mínimo e os limites de movimentação declarados.
A conexão apresenta umidade ou perda de vedação.	Acoplamento incorreto, vedação danificada ou condição de instalação incompatível com a proteção requerida.	Inspecione a vedação e as superfícies de acoplamento; confirme o assentamento dos conectores e a condição de montagem antes de atribuir a falha ao cabo.
O cabo ou a conexão aquece durante o uso.	Corrente ou tensão acima dos limites informados, ou problema no circuito conectado.	Meça tensão e corrente com instrumentos adequados e compare os resultados com os limites declarados; verifique também o circuito e os contatos.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC108 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC108 e para que serve?

É um cabo de ligação industrial com conectores M12, destinado a conectar dispositivos em aplicações de automação. A ficha cita máquinas-ferramenta e aplicações com refrigerantes e lubrificantes.

Quais conexões e contatos este cabo possui?

Ele possui um soquete e um conector M12 retos, ambos com codificação A e 4 contatos. A pinagem deve ser conferida com a documentação dos equipamentos conectados.

O produto acompanha algum acessório?

A ficha informa uma peça por embalagem, mas não lista acessórios incluídos. Portanto, não é possível confirmar acessórios além do próprio cabo.

Este cabo serve para uma aplicação que exige mais de 4 A?

Não, a capacidade de carga total informada é 4 A. Se o circuito exigir corrente superior, selecione uma solução dimensionada para esse requisito.

Posso usar o EVC108 em uma instalação que exige outro comprimento ou conector angular?

Este SKU é descrito com 10 m e conectores retos. A ficha não confirma outras configurações para este modelo; consulte o catálogo IFM para selecionar a versão necessária.

O equipamento não reconhece o sinal depois da conexão; o que verifico antes de trocar o cabo?

Confira se os conectores estão corretamente acoplados e se a codificação e a pinagem correspondem aos dispositivos. A ficha não declara um protocolo ou uma atribuição de sinais aos contatos.

O sinal falha quando o cabo se movimenta; qual pode ser a causa?

Pode haver dano no cabo ou solicitação mecânica fora das condições declaradas. Inspecione o revestimento e os conectores e compare o percurso com os limites de curvatura e movimentação da ficha.

Como evito danificar os conectores durante a instalação?

Alinhe os conectores pela codificação M12 e não force o acoplamento. A ficha informa torque de aperto de 0,6 a 1,5 Nm; confira também as instruções do equipamento conectado.

Para uma instalação fixa, devo comprar um kit ou apenas o cabo?

A embalagem é indicada como 1 peça, e a ficha não lista um kit de acessórios. Verifique separadamente os componentes de conexão exigidos pela instalação.

Este cabo é compatível com qualquer dispositivo que tenha conexão M12?

Não é possível afirmar compatibilidade universal apenas pela conexão mecânica. Confirme codificação, número de contatos, pinagem, tensão e corrente exigidas pelo dispositivo.

GLOSSÁRIO TÉCNICO

Codificação A

Chaveamento mecânico do conector M12 indicado para identificar a configuração da interface; não confirma, por si só, protocolo ou pinagem compatível. (Ref.: conectores M12, codificação A)

Grau de proteção IP

Classificação declarada para a proteção do invólucro contra ingresso de elementos conforme condições aplicáveis de montagem. (Ref.: IP65, IP67, IP68 e IP69K)

PUR

Poliuretano, material especificado para o revestimento do cabo. (Ref.: material do cabo: PUR)

Raio de curvatura

Raio mínimo permitido para a curvatura do cabo na aplicação flexível, relacionado ao seu diâmetro. (Ref.: mínimo de 10 x diâmetro do cabo)

Capacidade de carga total

Limite de corrente total informado para a carga conectada ao cabo. (Ref.: 4 A)
