Cabo de Ligação IFM EVC101 3m

Pré-visualizar: EVC101 IFM - Cabo de Ligação IFM Automação Industrial 3m PUR M12

EVC101 IFM - Cabo de Ligação IFM Automação Industrial 3m PUR M12

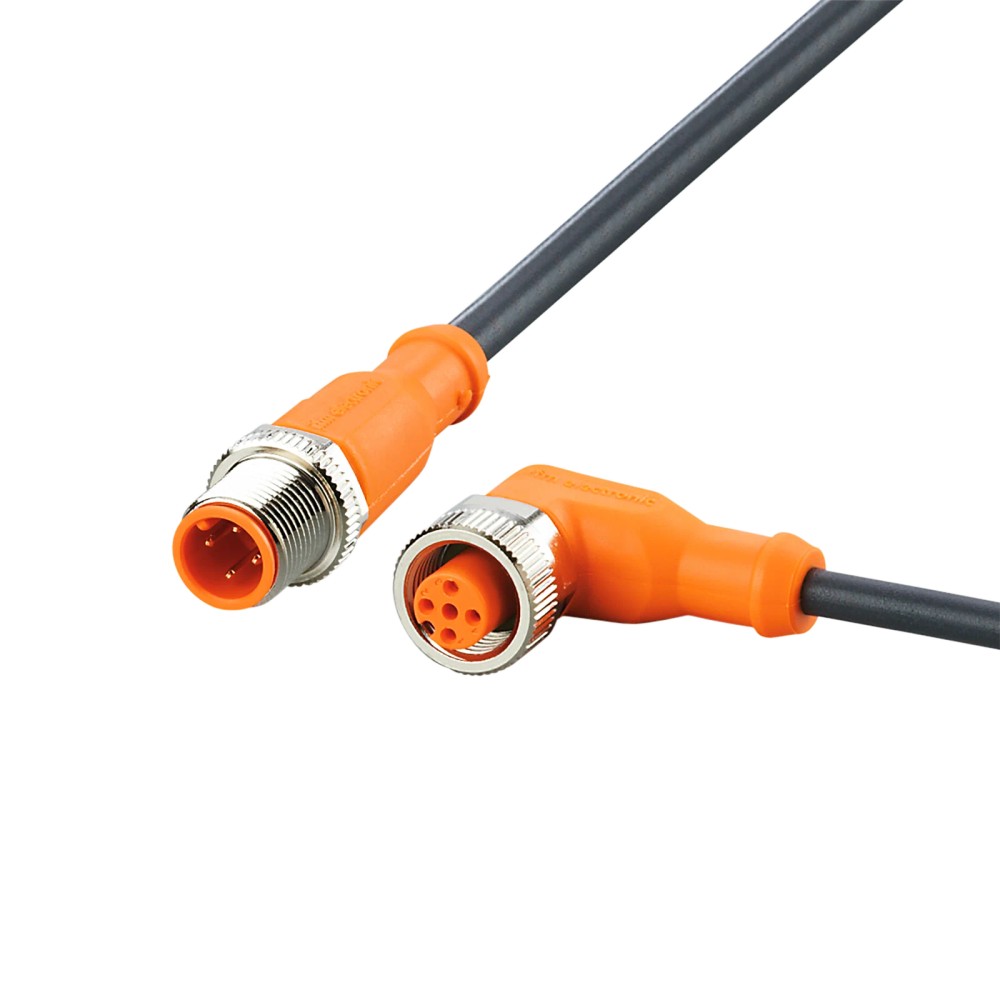

Imagem meramente ilustrativa

R$ 283,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC101
EAN: 4021179226523
NCM do produto: 85444200

Destaques do Produto Comprimento 3 m...mais

Fechar menu

Saiba mais sobre: "EVC101 IFM - Cabo de Ligação IFM Automação Industrial 3m PUR M12"

Destaques do Produto

Comprimento

3 m

Conexão

M12, codificação A, 4 contatos; um conector reto e um soquete angular

Tensão

< 250 V AC / < 300 V DC

Corrente total

4 A

Ambiente

Grau de proteção IP 65, IP 67, IP 68 e IP 69K

Revestimento

PUR, sem halogênio

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC101 IFM – Cabo de Ligação IFM para Automação Industrial, 3 m, PUR, M12

O EVC101 é um cabo de ligação para conectar dispositivos em aplicações industriais e de automação. Possui 3 m de comprimento, revestimento em PUR sem halogênio e contatos M12 banhados a ouro. A ficha informa grau de proteção IP 65, IP 67, IP 68 e IP 69K, além de tolerância a dobras e deslocamentos.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Cabo de ligação
Comprimento	3 m
Material do cabo	PUR, sem halogênio; Ø 4,3 mm
Conexões	1 x M12 reto e 1 x M12 angular; codificação A
Contatos	4 em cada conexão; banhados a ouro
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Grau de proteção	IP 65, IP 67, IP 68 e IP 69K
Temperatura ambiente	-25...90 °C; cULus: até 75 °C
SKU / GTIN	EVC101 / 4021179226523

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que exijam cabo M12 com codificação A e 4 contatos, respeitando os limites elétricos e ambientais especificados.
Aplicações industriais e de automação, incluindo máquinas-ferramentas e ambientes com refrigerantes e lubrificantes, conforme descrição do produto.
Instalações que se beneficiem de cabo sem silicone e sem halogênio, com tolerância a dobras e deslocamentos.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir comprimento diferente de 3 m sem confirmar que essa configuração atende à instalação.
Não exceder a tensão informada (< 250 V AC / < 300 V DC) nem a capacidade de carga total de 4 A.
Não presumir compatibilidade com conectores de outra codificação, número de contatos ou pinagem sem conferir os dispositivos e a documentação do fabricante.

APLICAÇÕES E USO

Aplicação descrita pelo catálogo: conexão em máquinas-ferramentas e instalações de automação industrial; confirme a compatibilidade elétrica e mecânica com os dispositivos envolvidos.
Aplicação descrita pelo catálogo: ambientes com refrigerantes e lubrificantes; respeite as condições de instalação e os graus de proteção declarados.
Para instalações móveis, a ficha informa tolerância a dobras e deslocamentos, mais de 5 milhões de ciclos de curvatura e velocidade máxima de 3,3 m/s nas condições especificadas de deslocamento horizontal de 5 m e aceleração máxima de 5 m/s². A ficha não caracteriza outras condições de movimento.
Possibilidade a validar: uso em outras conexões industriais M12 de codificação A. Confirme pinagem, tensão, corrente e requisitos ambientais; a ficha não identifica dispositivos ou protocolos específicos.

COMO ESCOLHER

Antes de comprar o EVC101 IFM – Cabo de Ligação IFM para Automação Industrial, 3 m, PUR, M12, verifique estes pontos:

Escolha o EVC101 quando

A instalação requerer 3 m de cabo PUR, conexões M12 de codificação A com 4 contatos, uma extremidade reta e outra angular, e os limites elétricos e ambientais da ficha forem atendidos.

Confirme antes de especificar

Compare a pinagem dos dispositivos, o tipo de conexão, a tensão, a corrente total e o espaço disponível para a extremidade angular. A ficha fornecida não detalha a atribuição dos pinos.

Procure outra configuração quando

O comprimento, a codificação, o número de contatos ou a geometria das conexões exigidos pela instalação forem diferentes. A ficha disponível não identifica um modelo alternativo específico.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Tipo de produto	Cabo de ligação	Classificação do item.
Nome do produto	Cabo de ligação EVC101	Identificação na ficha do produto.
Marca	ifm	Marca indicada nos dados do anúncio.
SKU	EVC101	Código do produto no anúncio.
Part number do anúncio	EVC101	Código informado na fonte primária do anúncio.
Part number do catálogo	VDOAH040MSS0003H04STGH040MSS	Identificador adicional presente nos dados do catálogo.
GTIN	4021179226523	Identificação comercial global.
Categoria	Tecnologia de conexão	Categoria indicada nos dados do anúncio.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8544.42.00	Classificação fiscal informada no catálogo.
Peso	116 g	Peso indicado nos dados do catálogo.

Área de aplicação
Aplicações indicadas	Aplicações industriais e automação industrial; máquinas-ferramentas; refrigerantes e lubrificantes	Usos descritos nos dados do catálogo; a adequação depende das condições reais de instalação.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão indicados nos dados técnicos do catálogo.
Capacidade de carga total	4 A	Limite informado para a capacidade de carga total.
Classe de proteção	II	Classificação indicada na ficha técnica.

Conexões elétricas
Cabo	3 m; PUR; sem halogênio; preto; Ø 4,3 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e seção do cabo conforme dados técnicos.
Conector	1 x M12, reto; codificação A; 4 contatos dourados; corpo em TPU laranja; bloqueio em latão niquelado; torque de aperto máx. 0,6...1,5 Nm	Características da extremidade identificada como conector.
Soquete	1 x M12, angular; codificação A; 4 contatos dourados; corpo em TPU laranja; bloqueio em latão niquelado; vedação FKM; torque de aperto máx. 0,6...1,5 Nm	Características da extremidade identificada como soquete.
Material da porca	Latão, niquelado	Material informado nos dados do catálogo.
Material do invólucro	TPU	Material informado para o invólucro.
Material da vedação	FKM	Material informado para a vedação.

Condições ambientais e proteção
Grau de proteção	IP 65; IP 67; IP 68; IP 69K	Graus declarados na ficha; a proteção efetiva depende da montagem correta e das condições correspondentes a cada classificação.
Temperatura ambiente	-25...90 °C; cULus: até 75 °C	Faixa informada para temperatura ambiente.
Temperatura ambiente móvel	-25...90 °C; cULus: até 75 °C	Faixa informada para condição móvel.
Temperatura de armazenamento	-25...55 °C	Limite informado para armazenamento.
Umidade de armazenamento	10...100 %	Faixa informada para umidade durante o armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência indicada para condições climáticas de armazenamento.
Sem silicone	Sim	Característica declarada para o cabo.
Sem halogênio	Sim	Característica declarada para o cabo.

Dados mecânicos e movimento
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para a aplicação do cabo.
Ciclos de curvatura	> 5 milhões	Valor informado na ficha para ciclos de curvatura.
Raio de flexão para aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo informado para aplicação flexível; considerar o diâmetro de 4,3 mm do cabo.
Esforço de torção	± 180 °/m	Valor de torção informado nos dados técnicos.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Limite associado às condições de deslocamento e aceleração especificadas.
Peso	116 g	Valor informado nos dados do catálogo.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha. A compatibilidade de sinal depende da pinagem e dos requisitos dos equipamentos conectados.

Conexões

Elétrica Cabo com 1 conector M12 reto e 1 soquete M12 angular, ambos com codificação A e 4 contatos banhados a ouro. Cabo de 3 m, PUR, 4 x 0,34 mm². Limites informados: < 250 V AC / < 300 V DC e capacidade de carga total de 4 A. Conferir a pinagem nos dispositivos; ela não está detalhada na ficha fornecida.

Processo Conexão elétrica por M12; não é uma conexão de processo. A ficha não informa rosca ou conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivos com conexão M12 de codificação A e 4 contatos, com pinagem compatível e dentro dos limites elétricos informados	✓	A ficha especifica conexões M12, codificação A, 4 contatos, tensão de operação e capacidade de carga. A pinagem ainda deve ser validada para os equipamentos específicos.
Instalação que exige 3 m de cabo e uma extremidade M12 reta e outra angular	✓	O comprimento e a geometria das duas conexões correspondem aos dados fornecidos.
Circuito que excede < 250 V AC, < 300 V DC ou 4 A de capacidade de carga total	✗	A aplicação ultrapassaria um ou mais limites elétricos indicados na ficha.
Equipamento com conector de codificação, número de contatos ou pinagem diferente	✗	A compatibilidade mecânica ou elétrica não pode ser presumida; a ficha não confirma correspondência com outras configurações.

INSTALAÇÃO

Como instalar o EVC101 IFM – Cabo de Ligação IFM para Automação Industrial, 3 m, PUR, M12

Desenergize os equipamentos antes de conectar ou desconectar o cabo.
Confirme que as conexões dos dispositivos são M12, codificação A, com 4 contatos, e verifique a pinagem na documentação dos equipamentos.
Verifique se o comprimento de 3 m e a orientação do conector reto e do soquete angular atendem ao espaço de instalação.
Alinhe as conexões sem forçar os contatos e aperte o bloqueio respeitando o torque indicado de 0,6...1,5 Nm.
Em aplicação flexível, respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e as condições de movimento especificadas.
Antes de energizar, inspecione o assentamento das conexões e confirme que tensão e corrente estão dentro dos limites informados.

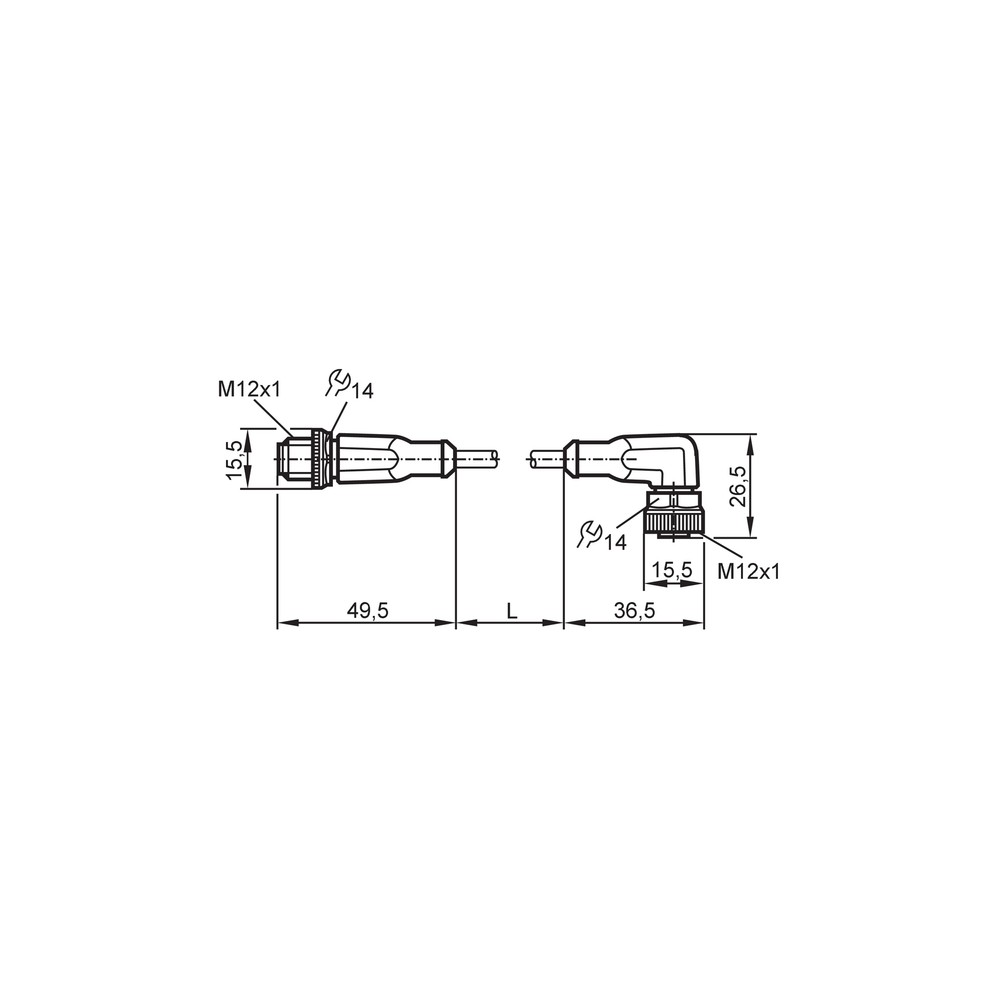

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão não encaixa ou o acoplamento não trava.	Possível diferença de codificação, geometria ou configuração dos contatos entre o cabo e o dispositivo.	Compare a codificação A, o padrão M12 e o número de contatos dos dois lados; não force o acoplamento.
O dispositivo conectado não comunica ou não opera como esperado.	Pinagem incompatível ou conexão elétrica incorreta; a ficha do cabo não detalha a atribuição dos pinos.	Consulte a documentação dos equipamentos e confira a continuidade e a correspondência de cada condutor com o circuito, com a instalação desenergizada.
Há interrupções quando o cabo se movimenta.	Dano ou esforço mecânico no cabo, conexão frouxa ou curvatura abaixo do raio mínimo informado.	Inspecione o cabo e os acoplamentos, verifique o aperto e confira o raio de curvatura e as condições de deslocamento.
A instalação apresenta falha elétrica ou aquecimento no circuito conectado.	Possível operação acima dos limites de tensão ou da capacidade de carga, ou conexão inadequada.	Meça tensão e corrente do circuito e compare com os limites da ficha; inspecione também o encaixe e a pinagem antes de substituir o cabo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVC101 (PT-BR) (Datasheet) Desenho em escala EVC101 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC101 e para que tipo de instalação serve?

É um cabo de ligação IFM para aplicações industriais e de automação, incluindo máquinas-ferramentas. A adequação depende da conexão, da pinagem e das condições elétricas e ambientais da instalação.

Quais são as conexões e quantos contatos o cabo tem?

O EVC101 tem uma conexão M12 reta e uma M12 angular, ambas de codificação A e com 4 contatos banhados a ouro. Confirme a pinagem nos dispositivos, pois ela não está detalhada na ficha fornecida.

O que acompanha o produto?

A ficha informa uma peça por embalagem e descreve o cabo de ligação EVC101. Não há acessórios adicionais listados.

Este cabo serve para uma conexão M12 de outra codificação ou com outro número de contatos?

A ficha especifica M12 de codificação A com 4 contatos. Não confirma compatibilidade com outra codificação ou quantidade de contatos; compare os conectores e consulte a documentação dos dispositivos.

Posso usar o EVC101 em um circuito acima de 4 A?

Não se deve especificar o cabo acima da capacidade de carga total informada de 4 A. Verifique a corrente do circuito antes da instalação.

O equipamento não funciona depois de conectar o cabo; o que devo conferir antes de trocar?

Confira se a pinagem do cabo corresponde à dos equipamentos e se o acoplamento está corretamente encaixado. A ficha não fornece o esquema de pinos, então use a documentação dos dispositivos para confirmar a ligação.

A conexão está intermitente quando o cabo se movimenta; qual pode ser a causa?

Verifique se há dano visível, acoplamento frouxo ou curvatura inferior ao mínimo especificado. Confira também se a instalação respeita as condições de movimento declaradas para o cabo.

Devo comprar o cabo EVC101 ou apenas conectores avulsos?

O EVC101 é fornecido como cabo de ligação completo de 3 m, com conexões M12 nas duas extremidades. A ficha não descreve conectores avulsos nem um kit alternativo para comparação.

Como escolho entre este cabo e outra configuração?

Escolha o EVC101 se 3 m, M12 codificação A, 4 contatos e as duas geometrias de conexão atenderem à instalação. Se algum desses requisitos diferir, compare a ficha da configuração alternativa antes de comprar.

Que cuidados devo tomar ao instalar o cabo?

Desenergize o circuito, alinhe as conexões sem forçar e respeite o torque de aperto indicado de 0,6...1,5 Nm. Em aplicação flexível, observe o raio mínimo informado e os limites de movimento.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de codificação indicada para as conexões M12 deste cabo; deve corresponder à conexão do dispositivo. (Ref.: conexões elétricas)

PUR

Material do revestimento do cabo especificado para o EVC101. (Ref.: cabo)

Grau de proteção IP

Classificação declarada para proteção do produto contra ingresso de agentes externos; depende da montagem e das condições de uso. (Ref.: grau de proteção)

Raio mínimo de curvatura

Limite de curvatura informado para aplicação flexível, expresso como múltiplo do diâmetro do cabo. (Ref.: mín. 10 x diâmetro do cabo)

Torque de aperto

Faixa de torque máximo indicada para o bloqueio das conexões. (Ref.: 0,6...1,5 Nm)
