Cabo de Ligação IFM EVC100 M12 4 Polos 3m PUR

Pré-visualizar: EVC100 IFM - Cabo de Ligação IFM Automação Industrial M12 4 Polos 3m PUR

EVC100 IFM - Cabo de Ligação IFM Automação Industrial M12 4 Polos 3m PUR

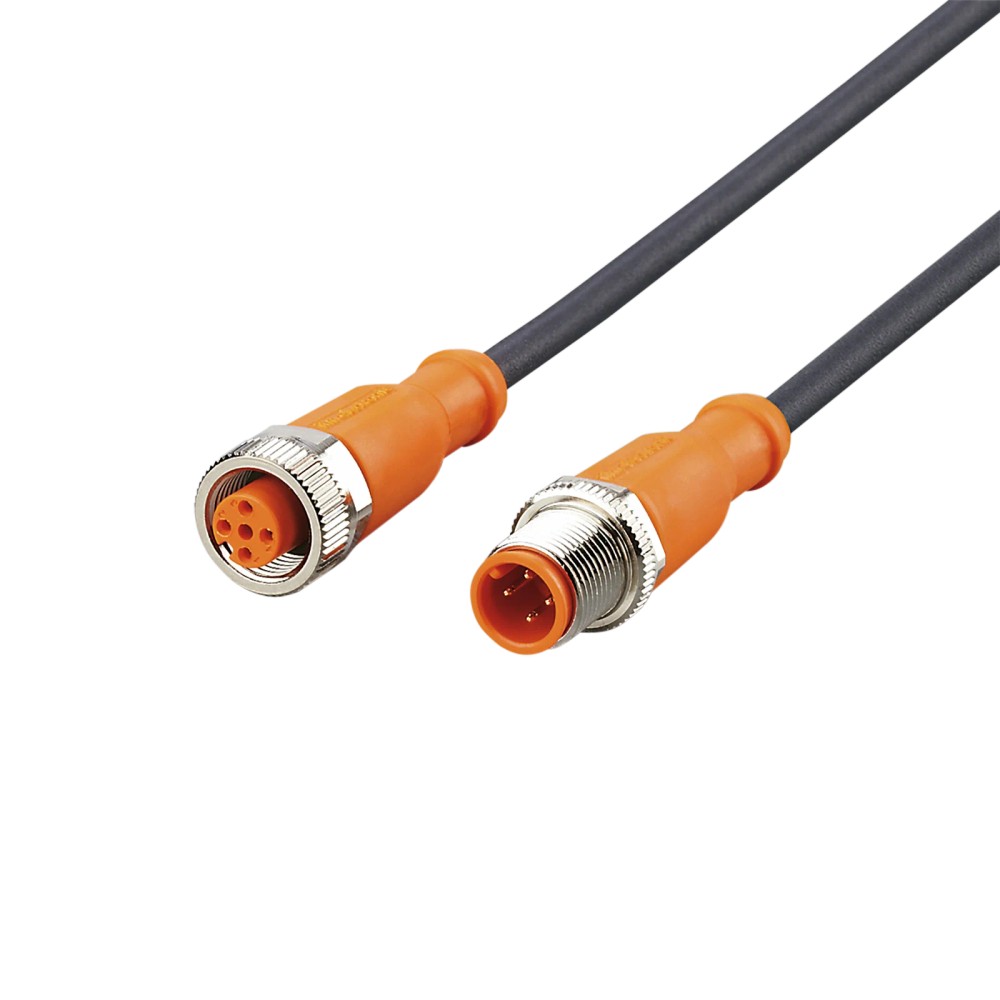

Imagem meramente ilustrativa

R$ 283,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC100
EAN: 4021179226516
NCM do produto: 85444200

Destaques do Produto Tipo de Conector M12...mais

Fechar menu

Saiba mais sobre: "EVC100 IFM - Cabo de Ligação IFM Automação Industrial M12 4 Polos 3m PUR"

Destaques do Produto

Tipo de Conector

M12 Reto

Comprimento

3 metros

Material

PUR (Poliuretano)

Número de Polos

4 Polos

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação IFM Automação Industrial M12 4 Polos 3m PUR (EVC100)

O cabo de ligação EVC100 é um conector industrial M12 de 4 polos, projetado para integrar dispositivos de automação com alta robustez. Com 3 metros de extensão e revestimento em PUR, oferece excelente resistência contra óleo e lubrificantes. Destaca-se por ser livre de halogênio, silicone e possuir contatos banhados a ouro para garantir a integridade do sinal em máquinas operatrizes.

PRINCIPAIS ESPECIFICAÇÕES

Marca	ifm
Modelo	EVC100
Conector	M12 reto
Polos	4
Comprimento	3 m
Material Capa	PUR
Proteção	IP65, IP67, IP68, IP69K
Corrente	4 A

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial com alta movimentação
Máquinas operatrizes com exposição a lubrificantes e refrigerantes
Ambientes com necessidade de vedação IP69K
Aplicações que exigem alta resistência a ciclos de dobra (> 5 milhões de ciclos)

⚠ Considere outro se precisa de:

Aplicações com tensão superior a 250V AC / 300V DC
Ambientes com temperaturas abaixo de -25°C ou acima de 90°C
Locais que exijam materiais com halogênio
Uso em sistemas de arraste de cabos (cable carriers) sem respeitar o raio de flexão mínimo de 10x o diâmetro do cabo

APLICAÇÕES E USO

Sistemas de automação industrial
Conexão de sensores em máquinas-ferramenta
Ambientes com presença de fluidos refrigerantes e lubrificantes
Aplicações que exigem alta resiliência mecânica e repetibilidade de movimento

COMO ESCOLHER

Antes de comprar o Cabo de Ligação IFM Automação Industrial M12 4 Polos 3m PUR (EVC100), verifique estes pontos:

Quando escolher o EVC100

Ideal para ambientes agressivos onde há presença frequente de lubrificantes e necessidade de alta resistência mecânica à dobra, garantindo longevidade superior a 5 milhões de ciclos.

Quando buscar alternativas

Considere modelos alternativos caso a aplicação necessite de cabos com especificações específicas para arraste de cabos (drag chain) de extrema velocidade ou se o comprimento de 3 metros não atenda ao raio de montagem necessário.

ESPECIFICAÇÕES TÉCNICAS

Área de aplicação
Tipo de produto	Cabo de ligação	Componente básico de automação
Aplicações	Automação industrial, máquinas de ferramentas, refrigerantes e lubrificantes	Uso pretendido

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite de isolamento elétrico
Capacidade de carga total	4 A	Corrente máxima permitida
Classe de proteção	II	Isolamento de segurança

Condições ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Resistência ambiental
Temperatura ambiente	-25...90 °C	Operação dinâmica
Esforço de torção	± 180 °/m	Tolerância mecânica

Dados mecânicos
Material do invólucro	TPU	Proteção do conector
Material de revestimento	PUR	Flexibilidade do cabo
Contatos	Banhados a ouro	Condutividade e durabilidade
Ciclos de curvatura	> 5 milhões	Vida útil mecânica

COMPATIBILIDADE

Comunicação

• Digital IO

• Sinais analógicos padrão

Conexões

Elétrica 4 Polos, Codificação A

Processo M12

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com óleos e fluidos refrigerantes	✓	O material PUR é quimicamente resistente a lubrificantes industriais comuns.
Aplicações de robótica flexível	✓	Suporta mais de 5 milhões de ciclos de dobra e torção.
Conexão de sensores de alta voltagem (>250V AC)	✗	A especificação técnica limita a operação até 250V AC / 300V DC.

INSTALAÇÃO

Como instalar o Cabo de Ligação IFM Automação Industrial M12 4 Polos 3m PUR (EVC100)

Verifique a compatibilidade da porta do dispositivo com a codificação A M12.
Limpe a área de conexão para evitar entrada de contaminantes.
Alinhe os pinos do conector macho com os orifícios do soquete.
Insira o conector suavemente até o fim do curso.
Gire a porca serrilhada no sentido horário até sentir resistência.
Aplique o aperto final manual garantindo o torque entre 0,6 e 1,5 Nm.

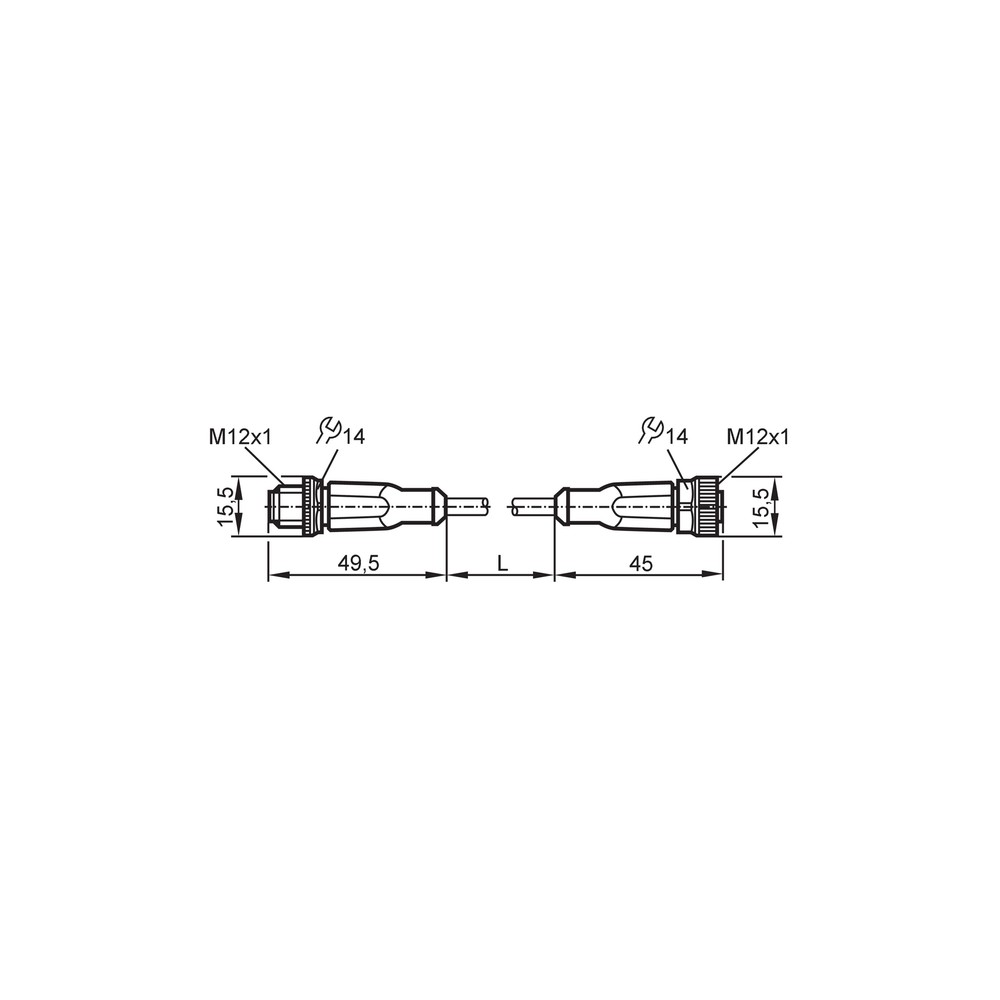

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sinal intermitente ou queda de comunicação	Aperto insuficiente ou oxidação por contaminação externa	Verificar se o torque de 0,6 a 1,5 Nm foi respeitado e inspecionar visualmente a vedação FKM
Rompimento interno do fio	Excesso de torção mecânica além de ± 180°/m	Realizar teste de continuidade nos condutores internos com multímetro
Curto-circuito ou falha isolamento	Dano por abrasão em superfícies cortantes	Verificar integridade física da capa externa de PUR
Sensor não energizado	Falha de conexão física	Checar o alinhamento da codificação A do conector M12 antes do travamento

DOCUMENTAÇÃO TÉCNICA

Datasheet EVC100 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVC100 e qual sua principal função?

O cabo EVC100 é um componente de conexão industrial M12 de 4 polos com 3 metros de comprimento, projetado para transmissão de sinais em ambientes de automação.

Quais são as características construtivas deste cabo?

O cabo inclui contatos banhados a ouro e revestimento em PUR, oferecendo resistência superior a dobras e torções.

Quais são as limitações de uso deste produto?

Este cabo não é indicado para aplicações que excedam 250 V AC ou 300 V DC, nem para ambientes onde a temperatura de operação ultrapasse os limites de -25 a 90 °C.

Este cabo é adequado para ambientes que exigem materiais convencionais com halogênio?

O cabo não deve ser utilizado em instalações que exijam materiais com halogênio, uma vez que este modelo é certificado como livre de halogênio.

O que causa falhas de comunicação intermitente com este cabo?

Se o sinal intermitente ocorrer, verifique primeiramente o aperto da porca do conector, que deve estar entre 0,6 e 1,5 Nm, e inspecione se houve dano físico ao revestimento por torção excessiva.

Como diagnosticar falhas elétricas no cabo?

Sintomas como queda de tensão ou perda de sinal em sensores podem indicar oxidação nos pinos ou quebra interna dos fios, verificáveis através de um teste de continuidade com multímetro.

Devo escolher o EVC100 ou um cabo de material diferente?

O EVC100 é a escolha padrão de alta resistência mecânica em PUR, enquanto cabos em PVC são indicados para ambientes menos agressivos e com menor custo, porém com menor durabilidade a ciclos de dobra.

Este cabo funciona como extensão ou é apenas para conexão direta ao sensor?

O EVC100 é uma peça única de conexão. Para extensões ou derivações, deve-se avaliar a necessidade de cabos de extensão (macho-fêmea) adicionais compatíveis com a codificação A.

Quais cuidados devo ter durante a instalação?

A instalação requer o alinhamento correto do conector M12 antes do aperto manual da porca niquelada, evitando forçar o encaixe para preservar os contatos dourados.

Qual a garantia de procedência deste cabo?

A procedência é garantida pela IFM, sendo um produto original de catálogo desenvolvido para assegurar a conformidade com as normas industriais de proteção IP69K.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material de revestimento externo do cabo com alta resistência mecânica a cortes, óleo e abrasão (Ref.: Ficha técnica EVC100).

Codificação A

Padrão de interface do conector M12 que garante a compatibilidade mecânica para sensores e atuadores padrão (Ref.: Conexão elétrica).

IP69K

Grau de proteção que assegura resistência a jatos de água de alta pressão e temperatura (Ref.: DIN 40050-9).

Livre de halogênio

Característica do cabo que não libera gases tóxicos ou corrosivos em caso de combustão (Ref.: Norma técnica de segurança).

Torque de aperto

Força aplicada na rosca do conector para garantir a estanqueidade da conexão M12 (Ref.: 0,6...1,5 Nm).
