Cabo de Ligação IFM EVC096

Pré-visualizar: EVC096 IFM - Cabo de Ligação IFM Automação Industrial 3m PUR IP69K

EVC096 IFM - Cabo de Ligação IFM Automação Industrial 3m PUR IP69K

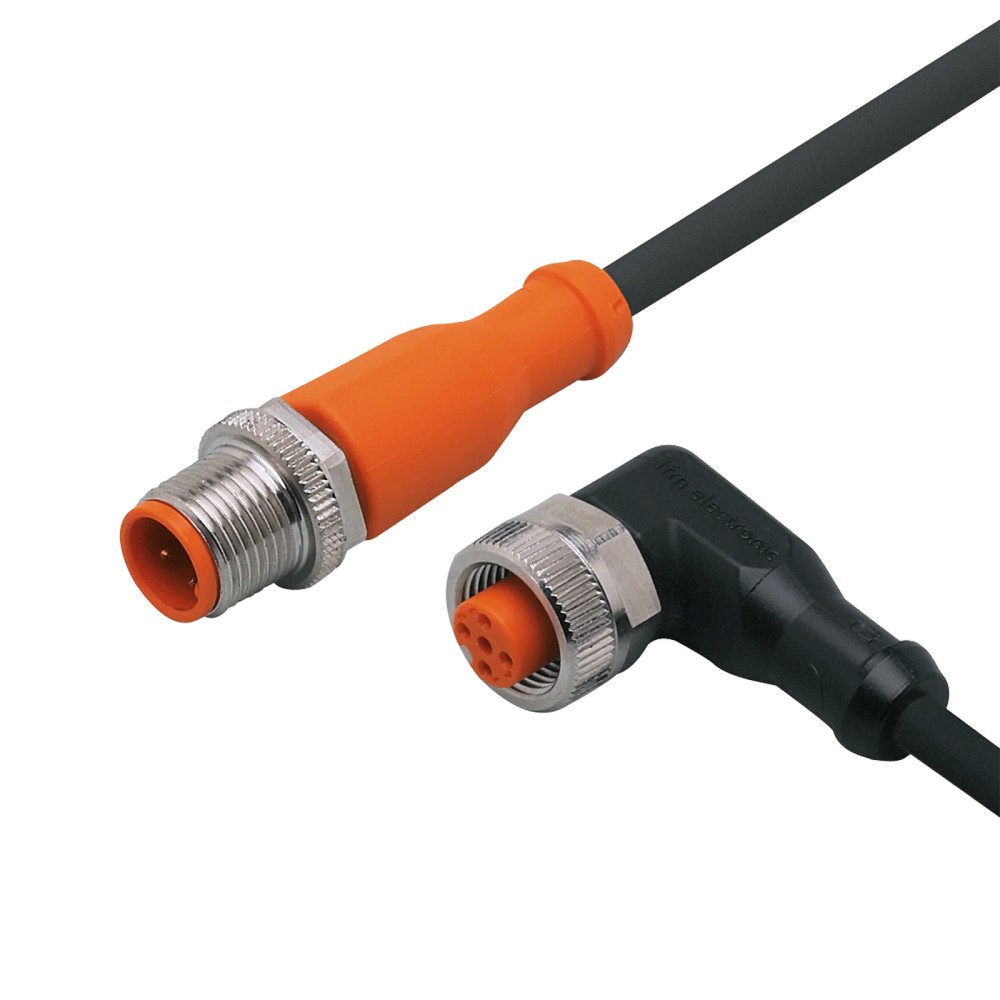

Imagem meramente ilustrativa

R$ 349,80

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC096
EAN: 4021179226479
NCM do produto: 85444200

Destaques do Produto Comprimento 3 m...mais

Fechar menu

Saiba mais sobre: "EVC096 IFM - Cabo de Ligação IFM Automação Industrial 3m PUR IP69K"

Destaques do Produto

Comprimento

3 m

Formato das conexões

M12 reto e M12 angular, codificação A

Contatos

4, dourados

Proteção

IP65, IP67, IP68 e IP69K

Condições elétricas

10…36 V DC; capacidade de carga total de 4 A

Material e composição

PUR, sem silicone e sem halogênio

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação IFM EVC096, 3 m, PUR, M12, IP69K

O IFM EVC096 é um cabo de ligação de 3 m para conexões em aplicações industriais e de automação. Possui cabo em PUR sem silicone e sem halogênio, conectores M12 com contatos dourados e graus de proteção IP65, IP67, IP68 e IP69K. A ficha informa uso em máquinas-ferramenta com refrigerantes e lubrificantes.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC096
Comprimento do cabo	3 m
Material do cabo	PUR, preto, sem halogênio; Ø 4,3 mm
Conexões	1 conector M12 reto e 1 soquete M12 angular; codificação A
Contatos	4 em cada conexão, dourados
Grau de proteção	IP65, IP67, IP68 e IP69K
Tensão de operação	10…36 V DC
Capacidade de carga total	4 A
Temperatura ambiente	−25…90 °C; cULus: até 75 °C
Peso	132 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que exijam cabo de ligação de 3 m com conectores M12 codificação A, um reto e um angular, observando a compatibilidade elétrica do dispositivo conectado.
Aplicações industriais e de automação; a ficha cita máquinas-ferramenta com refrigerantes e lubrificantes.
Instalações que requeiram os graus de proteção IP65, IP67, IP68 ou IP69K, respeitando as condições de montagem e uso previstas pelo fabricante.

⚠ Considere outro se precisa de:

Não selecionar se a instalação exigir comprimento diferente de 3 m ou geometria de conector diferente da combinação M12 reto e M12 angular.
Não exceder a tensão de operação informada de 10…36 V DC nem a capacidade de carga total de 4 A.
Não utilizar em temperatura ambiente acima de 90 °C; para cULus, o limite informado é 75 °C.
Não aplicar o cabo em movimento sem respeitar os limites declarados de raio de flexão, velocidade, aceleração e torção.

APLICAÇÕES E USO

Aplicação industrial e automação industrial, conforme indicada na ficha do produto.
Máquinas-ferramenta que utilizam refrigerantes e lubrificantes, cenário explicitamente descrito no catálogo; observar montagem e proteção exigidas pelo processo.
Instalações com movimento flexível apenas dentro dos limites declarados de raio de flexão, velocidade, aceleração, ciclos de curvatura e torção.
Uso em ambientes cuja temperatura esteja dentro da faixa indicada; em condição cULus, considerar o limite específico de 75 °C.

COMO ESCOLHER

Antes de comprar o Cabo de ligação IFM EVC096, 3 m, PUR, M12, IP69K, verifique estes pontos:

Escolha o EVC096 quando

A instalação precisar de 3 m de cabo PUR, conector M12 reto em uma extremidade e soquete M12 angular na outra, ambos codificação A e com 4 contatos dourados. Verifique também tensão, carga, ambiente e proteção exigida.

Procure outra configuração quando

O equipamento exigir outro comprimento, outra codificação, outra quantidade ou disposição de contatos, ou uma conexão que não corresponda à combinação de conectores deste modelo. Confirme a atribuição dos pinos e os requisitos elétricos no datasheet do fabricante antes da ligação.

Para instalação com movimento

A ficha declara raio mínimo de flexão de 10 vezes o diâmetro do cabo em aplicação flexível, velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s². Verifique ainda o limite de torção indicado nos dados técnicos.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante / marca	ifm / ifm electronic	Identificação do fabricante no anúncio e no catálogo.
Modelo / código do artigo	EVC096	Referência do produto.
GTIN	4021179226479	Identificador comercial informado.
Tipo de produto	Cabo de ligação	Categoria funcional do item.
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramenta com refrigerantes e lubrificantes	Cenários declarados na ficha do produto.
Função elétrica	PNP	Característica indicada nas especificações do anúncio; confirmar a adequação à pinagem do equipamento conectado.

Dados elétricos e conexão
Tensão de operação	10…36 V DC	Faixa de tensão declarada.
Capacidade de carga total	4 A	Limite total informado; não exceder.
Conexão elétrica — cabo	3 m; PUR; sem halogênio; preto; Ø 4,3 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões elétricas do cabo conforme ficha.
Conexão elétrica — conector	1 x M12 reto; codificação A; 4 contatos dourados; corpo TPU laranja; bloqueio de latão niquelado; torque máximo de aperto 0,6…1,5 Nm	Extremidade com conector; respeitar o torque indicado.
Conexão elétrica — soquete	1 x M12 angular; codificação A; 4 contatos dourados; corpo TPU preto transparente; bloqueio de latão niquelado; vedação FKM; torque máximo de aperto 0,6…1,5 Nm	Extremidade com soquete; respeitar o torque indicado.
Contatos	Dourados	Material/acabamento indicado para os contatos.
Classe de proteção elétrica	II	Classe declarada na ficha; observar a documentação do equipamento completo.

Proteção e materiais
Graus de proteção	IP65, IP67, IP68, IP69K	Graus informados para o produto; a proteção depende da conexão corretamente montada e das condições de instalação.
Material do revestimento do cabo	PUR	Material indicado para o revestimento do cabo.
Material do invólucro	TPU	Material dos corpos das conexões.
Material da porca / bloqueio	Latão, niquelado	Material informado para os elementos de bloqueio.
Material da vedação	FKM	Material de vedação indicado para o soquete.
Sem silicone	Sim	Característica declarada na ficha.
Sem halogênio	Sim	Característica declarada na ficha.

Condições ambientais e movimento
Temperatura ambiente	−25…90 °C; cULus: até 75 °C	Limites declarados; o limite cULus é especificado separadamente.
Temperatura ambiente em aplicação móvel	−25…90 °C; cULus: até 75 °C	Faixa informada para condição móvel.
Raio mínimo de flexão	10 x diâmetro do cabo, em aplicação flexível	Limite mínimo declarado para flexão; considerar o diâmetro do cabo de 4,3 mm.
Velocidade máxima de movimento	3,3 m/s	Valor informado para deslocamento horizontal de 5 m.
Aceleração máxima	5 m/s²	Condição associada à especificação de movimento.
Ciclos de curvatura	> 5 milhões	Valor declarado para tolerância a ciclos de curvatura.
Esforço de torção	±180°/m	Limite de torção informado.

Indicadores e dados mecânicos
Display em operação	1 LED verde	Indicador descrito na ficha.
Display de status de chaveamento	2 LEDs amarelos	Indicadores descritos na ficha.
Dimensões informadas	15,5 x 15,5 x 49,5 mm	Dimensões registradas nos dados do produto; consultar desenho dimensional para referência e orientação.
Peso	132 g	Peso total informado no catálogo.
MTTF	20.027 anos	Valor indicado no catálogo; não representa garantia nem vida útil assegurada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha do produto.

• Compatibilidade de comunicação depende dos dispositivos conectados e da atribuição dos pinos; confirmar no datasheet.

Conexões

Elétrica Cabo de 3 m, PUR, 4 x 0,34 mm², condutores indicados como 42 x Ø 0,1 mm. Um conector M12 reto e um soquete M12 angular, ambos codificação A, com 4 contatos dourados. Tensão de operação informada: 10…36 V DC; capacidade de carga total: 4 A. Confirmar a pinagem e a função elétrica do dispositivo antes de energizar.

Processo Não possui conexão de processo especificada. As conexões informadas são elétricas, M12, codificação A; a compatibilidade mecânica deve ser conferida com as interfaces dos equipamentos a conectar.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com interface M12 codificação A compatível, pinagem conferida e necessidade de cabo de 3 m	✓	A ficha especifica conectores M12 codificação A, cabo de 3 m e 4 contatos; a compatibilidade elétrica depende da pinagem do equipamento.
Aplicação que requer M12 reto em uma extremidade e M12 angular na outra	✓	Essa é a configuração de conexão descrita para o produto.
Circuito fora da faixa de 10…36 V DC ou com carga total superior a 4 A	✗	Esses valores excedem os limites elétricos declarados na ficha.
Instalação com temperatura ambiente acima de 90 °C, ou acima de 75 °C em condição cULus	✗	A ficha informa −25…90 °C e, para cULus, até 75 °C.
Aplicação flexível que respeita raio mínimo de 10 × diâmetro do cabo e os limites de movimento informados	✓	A ficha declara tolerância a flexões e deslocamentos dentro desses limites; a instalação deve respeitar as condições declaradas.

INSTALAÇÃO

Como instalar o Cabo de ligação IFM EVC096, 3 m, PUR, M12, IP69K

Confirme que o comprimento de 3 m e a disposição do conector M12 reto e do soquete M12 angular correspondem à instalação.
Confira a codificação A, a quantidade de contatos e a pinagem dos dois equipamentos no datasheet antes de conectar.
Verifique se tensão, carga total e temperatura de operação permanecem dentro dos limites especificados.
Instale o cabo sem exceder o raio mínimo de flexão de 10 vezes o diâmetro do cabo em aplicação flexível.
Em instalação móvel, respeite as condições declaradas de velocidade, aceleração, ciclos de curvatura e torção.
Acople as conexões corretamente e respeite o torque máximo de aperto informado de 0,6…1,5 Nm; verifique o assentamento das conexões antes de operar.

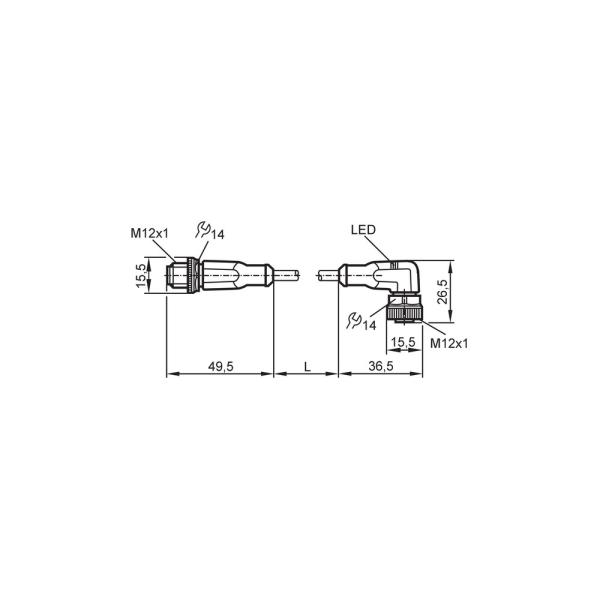

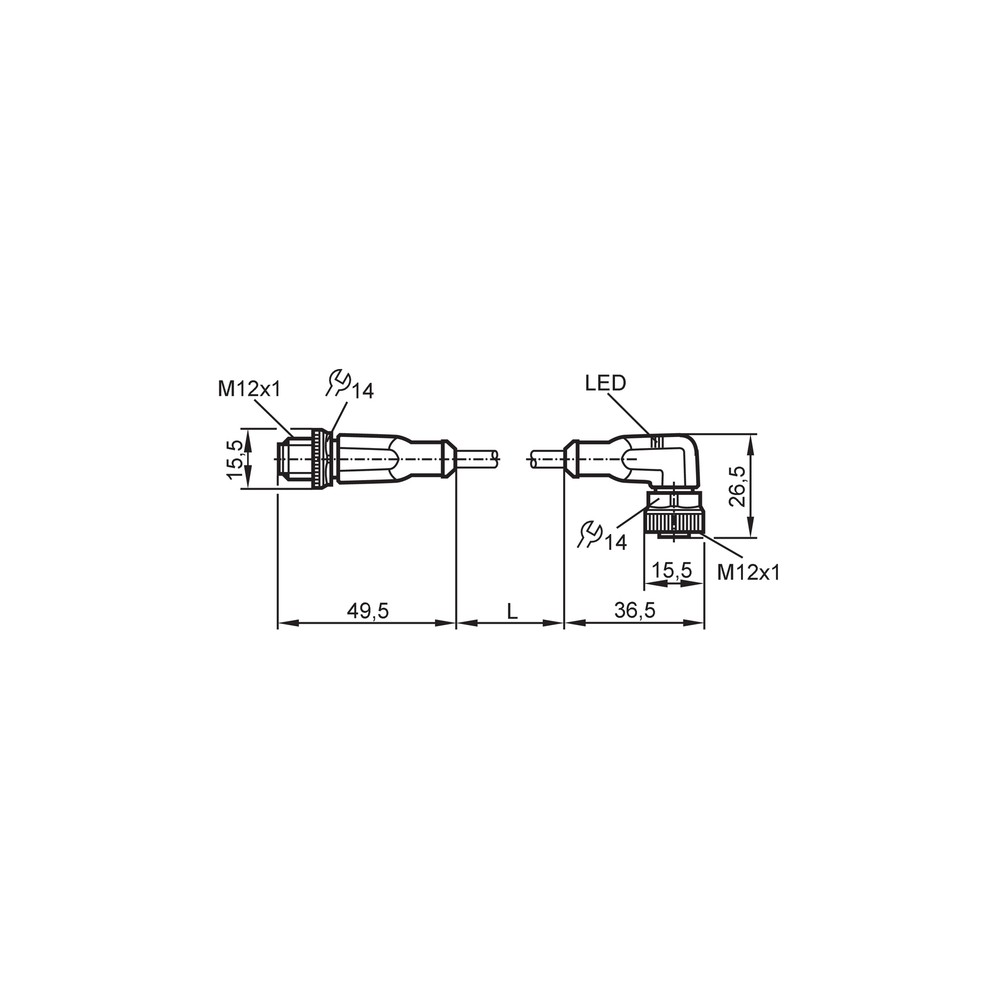

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece o sinal ou não opera.	Pinagem, codificação ou função elétrica incompatível entre o cabo e o dispositivo; a ficha não detalha a atribuição dos pinos.	Compare a pinagem e a função elétrica dos equipamentos com o datasheet do fabricante; confirme também a codificação A e a conexão completa.
Há interrupções ou falhas intermitentes durante o movimento do cabo.	Flexão, velocidade, aceleração ou torção acima dos limites declarados, ou dano no cabo/conexão.	Inspecione o percurso e o cabo; confira raio de flexão mínimo de 10 × diâmetro, velocidade, aceleração e torção especificadas.
A conexão apresenta aquecimento ou o circuito deixa de operar sob carga.	Tensão ou carga fora dos limites declarados, ou contato inadequado na conexão.	Meça a tensão de alimentação, confirme que está entre 10 e 36 V DC e verifique a carga total, limitada a 4 A; inspecione o acoplamento.
A proteção contra ingresso não é mantida após a conexão.	Acoplamento incompleto, montagem incorreta ou condição de instalação incompatível com a proteção requerida.	Confira o assentamento das conexões, a vedação e o torque indicado; confirme no datasheet as condições aplicáveis ao grau IP requerido.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC096 (PT-BR) (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC096 e para que serve?

É um cabo de ligação IFM de 3 m para conexões em aplicações industriais e de automação. A ficha também cita máquinas-ferramenta com refrigerantes e lubrificantes.

Quais conectores e contatos esse cabo tem?

Ele possui um conector M12 reto e um soquete M12 angular, ambos com codificação A e 4 contatos dourados. Confira a pinagem com o equipamento antes da ligação.

O que vem junto com o EVC096?

A ficha identifica o produto como um cabo de ligação e informa embalagem de uma peça. Não há acessórios adicionais listados.

Esse cabo serve para uma instalação que exige 5 m?

Não: o comprimento especificado para o EVC096 é 3 m. Para outra extensão, selecione uma configuração com o comprimento requerido e confirme a compatibilidade elétrica.

Posso usar o cabo fora da faixa de 10 a 36 V DC ou acima de 4 A?

A ficha declara operação de 10…36 V DC e capacidade de carga total de 4 A. Circuitos fora desses limites não correspondem às especificações informadas.

O equipamento não reconhece o sinal: preciso trocar o cabo?

Não necessariamente; uma pinagem ou função elétrica incompatível pode causar esse sintoma. Antes de substituir, confira a atribuição dos pinos, a codificação A e o acoplamento dos conectores.

O cabo falha quando a máquina se movimenta; o que devo verificar?

Verifique se o percurso respeita o raio mínimo de flexão e os limites de movimento declarados. Inspecione também o cabo e as conexões quanto a danos ou acoplamento incompleto.

Devo comprar este modelo ou um cabo M12 reto nas duas pontas?

Escolha o EVC096 quando a instalação exigir um M12 reto e um M12 angular, ambos codificação A, com 4 contatos. Se precisar de outra geometria ou comprimento, compare a configuração necessária com a ficha do modelo alternativo.

Que cuidados devo ter na montagem do EVC096?

Confirme pinagem e requisitos elétricos antes de conectar e respeite o torque máximo informado de 0,6…1,5 Nm. Em aplicações flexíveis, mantenha o raio mínimo de 10 vezes o diâmetro do cabo.

Como confirmar a posição e as dimensões das conexões antes de instalar?

Consulte o desenho em escala do fabricante antes da montagem. Para dimensões e atribuição de pinos, use também a folha de dados do EVC096.

GLOSSÁRIO TÉCNICO

Codificação A

Padrão de codificação indicado para as conexões M12 deste cabo; a correspondência elétrica deve ser confirmada com o dispositivo conectado (Ref.: conexão elétrica — conector e soquete).

PUR

Material indicado para o revestimento do cabo (Ref.: conexão elétrica — cabo).

Grau de proteção IP

Classificação de proteção declarada para o produto; a montagem e as condições de uso influenciam a proteção efetiva (Ref.: IP65, IP67, IP68 e IP69K).

Raio de flexão

Raio mínimo permitido para flexão em aplicação flexível, especificado como múltiplo do diâmetro do cabo (Ref.: mínimo 10 x diâmetro do cabo).

Capacidade de carga total

Limite de corrente total indicado para o produto; não deve ser excedido (Ref.: 4 A).
