Cabo de Conexão IFM EVC095 M12 5 Polos

Pré-visualizar: EVC095 IFM - Cabo de Conexão IFM M12 Automação Industrial 2m PUR 5 Polos IP69K

EVC095 IFM - Cabo de Conexão IFM M12 Automação Industrial 2m PUR 5 Polos IP69K

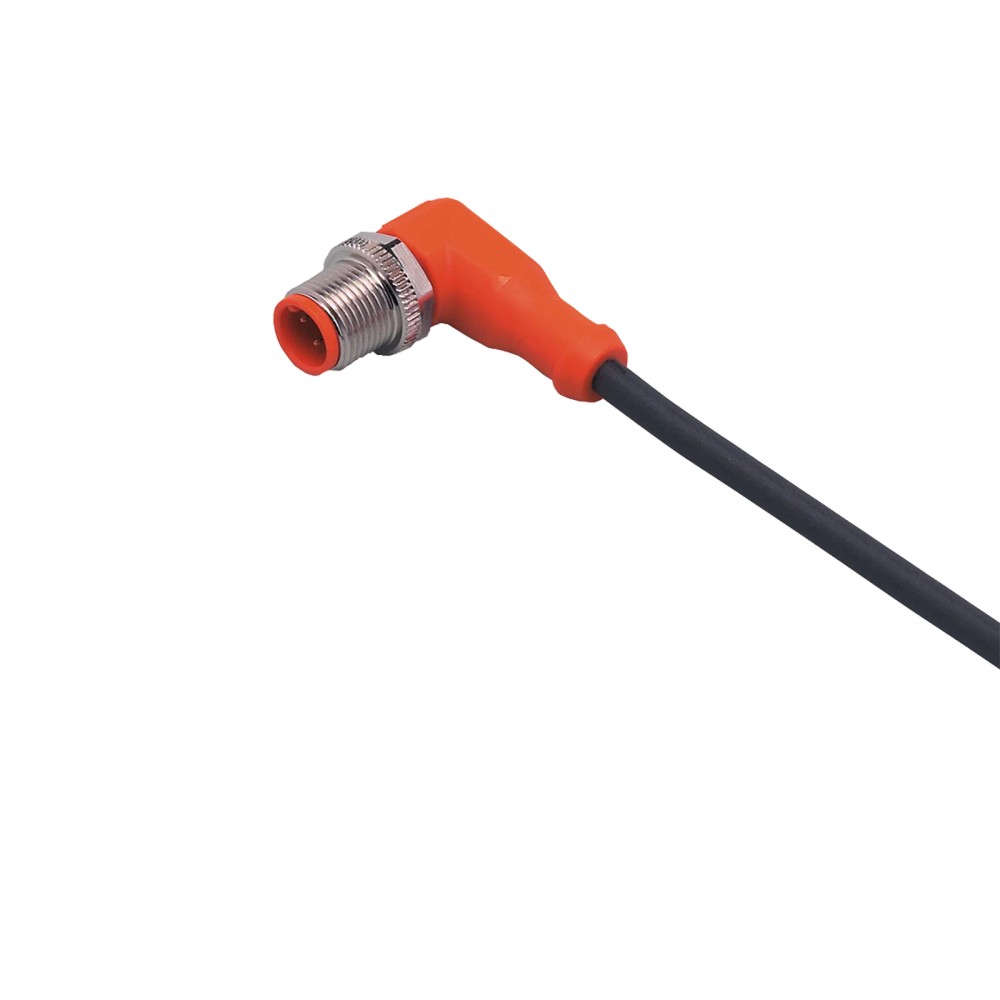

Imagem meramente ilustrativa

R$ 189,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC095
EAN: 4021179232517
NCM do produto: 85444200

Destaques do Produto Comprimento 2 m...mais

Fechar menu

Saiba mais sobre: "EVC095 IFM - Cabo de Conexão IFM M12 Automação Industrial 2m PUR 5 Polos IP69K"

Destaques do Produto

Comprimento

2 m

Conector

M12 angular, codificação A, 5 polos

Tensão

Inferior a 60 V AC/DC

Proteção

IP65, IP67, IP68 e IP69K

Corrente total

4 A; 3 A conforme UL

Cabo

PUR, Ø 4,6 mm, 5 × 0,34 mm²

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC095 IFM — Cabo de conexão M12 angular, 5 polos, 2 m, PUR, IP69K

O EVC095 é um cabo de conexão IFM com conector M12 angular de 5 polos, destinado à conexão de componentes em sistemas de automação industrial. Possui cabo de 2 m em PUR, contatos dourados e proteção especificada como IP65, IP67, IP68 e IP69K. É sem silicone e sem halogênio, com tensão de operação inferior a 60 V AC/DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de conexão com conector macho
Conector	M12 angular, codificação A, 5 polos
Comprimento e cabo	2 m; PUR; preto; Ø 4,6 mm; 5 × 0,34 mm²
Tensão de operação	< 60 V AC/DC
Proteção	IP65, IP67, IP68 e IP69K
Corrente total	4 A; 3 A conforme especificação UL
Contatos	5, dourados
Faixa de temperatura ambiente	-25 a 90 °C; cULus: até 75 °C
Características do material	Sem silicone e sem halogênio
Peso	90,6 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões em automação industrial que requerem cabo M12 angular, codificação A, de 5 polos, sujeito à confirmação do pinout e dos requisitos elétricos do dispositivo.
Aplicações indicadas pelo fabricante em máquinas-ferramenta e em ambientes com refrigerantes e lubrificantes, respeitando os limites elétricos, térmicos e de instalação especificados.

⚠ Considere outro se precisa de:

Não selecionar para uma conexão que exija conector reto, codificação diferente ou quantidade de polos distinta; confirme a interface exigida pelo equipamento.
Não aplicar em circuito com tensão de operação igual ou superior a 60 V AC/DC, nem exceder 4 A de capacidade total ou 3 A conforme UL.
Não presumir aptidão para qualquer fluido, produto químico ou condição de lavagem apenas pelo grau IP; a ficha não especifica compatibilidade química detalhada.

APLICAÇÕES E USO

Aplicação documentada pelo fabricante: conexão em sistemas de automação industrial, incluindo máquinas-ferramenta.
Aplicação documentada pelo fabricante: uso em aplicações com refrigerantes e lubrificantes; a ficha não identifica compatibilidade química com cada fluido específico.
Possibilidade inferida: conexão de um dispositivo com receptáculo M12 A de 5 polos, desde que pinout, tensão, corrente e condições de montagem sejam confirmados com a documentação do dispositivo.
Limite operacional: respeitar a tensão inferior a 60 V AC/DC, a carga total de 4 A ou 3 A conforme UL, e a faixa de temperatura aplicável.

COMO ESCOLHER

Antes de comprar o EVC095 IFM — Cabo de conexão M12 angular, 5 polos, 2 m, PUR, IP69K, verifique estes pontos:

Escolha o EVC095 quando

A interface requerida for M12 angular, codificação A, 5 polos, com cabo de 2 m e condutores de 5 × 0,34 mm², e os requisitos elétricos e ambientais estiverem dentro dos limites informados.

Verifique outra configuração quando

O equipamento exigir outro comprimento, conexão reta, codificação ou número de polos diferente. A ficha disponível não identifica versões alternativas compatíveis; valide o modelo e o pinout no datasheet do dispositivo.

Confirme as cargas antes da instalação

Verifique a tensão do circuito, a corrente total e a condição de uso UL aplicável. A capacidade informada é 4 A total e 3 A total conforme UL; não use o cabo acima desses valores.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Marca	ifm electronic	Fabricante informado para o produto.
Modelo / SKU	EVC095	Identificação do cabo no anúncio.
GTIN	4021179232517	Código global de identificação informado.
Part number do anúncio	EVC095	Código apresentado nos dados básicos do anúncio.
Part number do catálogo	ASTAH050MSS0002H05	Código presente no registro do catálogo associado ao GTIN.
Tipo de produto	Cabo de conexão com conector macho	Classificação do produto no catálogo.
Aplicação indicada	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Aplicações descritas nos dados do fabricante; a compatibilidade com substâncias específicas não é detalhada.

Conexão elétrica
Conector	1 × M12, angular, codificação A	Configuração mecânica informada para a extremidade do conector.
Número e acabamento dos contatos	5 contatos, dourados	Quantidade e acabamento informados para o conector.
Corpo do conector	TPU, laranja	Material e cor informados para o corpo.
Bloqueio	Latão niquelado	Material informado para o mecanismo de bloqueio.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa indicada para o aperto do conector.
Tensão de operação	< 60 V AC/DC	Limite de operação informado na ficha.
Capacidade de carga total	4 A	Capacidade total informada; não representa corrente por polo.
Capacidade de corrente total conforme UL	3 A	Limite total informado para a condição UL.
Classe de proteção elétrica	II	Classificação indicada na ficha.

Cabo e construção
Comprimento	2 m	Comprimento nominal do cabo.
Material do cabo	PUR	Material do revestimento informado para o cabo.
Cor e diâmetro externo	Preto; Ø 4,6 mm	Características dimensionais e visuais do cabo.
Condutores	5 × 0,34 mm² (42 × Ø 0,1 mm)	Construção indicada para os condutores.
Material do invólucro	TPU	Material de invólucro indicado na ficha.
Sem silicone	Sim	Característica declarada do produto.
Sem halogênio	Sim	Característica declarada do cabo.
Peso	90,6 g	Peso informado no registro do catálogo.
Dimensões informadas	30,5 × 15,5 × 36,5 mm	Dimensões disponíveis no registro do catálogo; verificar o desenho dimensional para referência e orientação.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68 e IP69K	Classes de proteção declaradas; a condição de montagem e acoplamento deve ser considerada.
Temperatura ambiente	-25 a 90 °C	Faixa informada para a temperatura ambiente.
Temperatura ambiente conforme cULus	Até 75 °C	Limite indicado pela ficha para cULus.
Temperatura ambiente em movimento	-25 a 90 °C	Faixa informada para condição móvel.
Temperatura de armazenamento	-25 a 55 °C	Faixa indicada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa informada para armazenamento.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Classificação climática de armazenamento indicada na ficha.

Movimento e flexibilidade
Tolerância a dobras e deslocamentos	Sim	Característica declarada para aplicações com flexão e deslocamento.
Ciclos de curvatura	> 5 milhões	Valor informado na ficha; depende das condições de uso especificadas pelo fabricante.
Raio mínimo de flexão em aplicação flexível	10 × diâmetro do cabo	Raio mínimo indicado para aplicação flexível; considerar o diâmetro externo de 4,6 mm.
Esforço de torção	± 180°/m	Limite de torção informado por metro.
Velocidade de movimento	Máx. 3,3 m/s	Valor informado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

Dados de fornecimento
Unidades por embalagem	1 peça	Quantidade informada por embalagem.

COMPATIBILIDADE

Comunicação

• Conexão elétrica passiva por cabo; não há protocolo de comunicação especificado na ficha.

• Conector M12 codificação A de 5 polos; a compatibilidade funcional depende também do pinout e da atribuição de sinais do dispositivo conectado.

Conexões

Elétrica Um conector macho M12 angular, codificação A, com 5 contatos dourados. Cabo de 2 m, 5 × 0,34 mm²; tensão de operação < 60 V AC/DC; capacidade de carga total de 4 A e capacidade total de 3 A conforme UL. Confirmar atribuição dos pinos com a documentação dos equipamentos conectados.

Processo Não possui conexão de processo; é um cabo de conexão elétrica. A interface mecânica informada é M12 angular, codificação A, 5 polos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com receptáculo M12 codificação A de 5 polos e pinout correspondente	✓	A configuração mecânica do conector corresponde; validar a atribuição elétrica dos pinos e os limites de tensão e corrente.
Equipamento que requer conector M12 reto, outra codificação ou quantidade de polos diferente	✗	A configuração informada para o EVC095 é angular, codificação A, com 5 polos.
Circuito abaixo de 60 V AC/DC e dentro dos limites de corrente informados	✓	A ficha informa tensão de operação inferior a 60 V AC/DC, 4 A de carga total e 3 A conforme UL.
Circuito que exige tensão de operação igual ou superior a 60 V AC/DC	✗	Esse requisito excede a tensão de operação informada para o cabo.
Uso em máquina-ferramenta ou aplicação com refrigerantes e lubrificantes	✓	Essas aplicações são mencionadas na ficha; confirmar que o fluido específico, a instalação e as condições ambientais são compatíveis.

INSTALAÇÃO

Como instalar o EVC095 IFM — Cabo de conexão M12 angular, 5 polos, 2 m, PUR, IP69K

Confirme que o receptáculo do equipamento é M12, codificação A, de 5 polos, e que a atribuição dos pinos corresponde ao circuito.
Verifique tensão, corrente total e condições de uso; observe o limite de 3 A quando aplicável a UL.
Planeje o percurso do cabo para evitar tração, esmagamento e torção acima de ±180°/m.
Em instalação flexível, respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo.
Acople o conector alinhando as interfaces e aperte dentro da faixa informada de 0,6 a 1,5 Nm.
Antes de energizar, confira o assentamento do conector, a integridade do cabo e a compatibilidade das condições ambientais com o equipamento conectado.

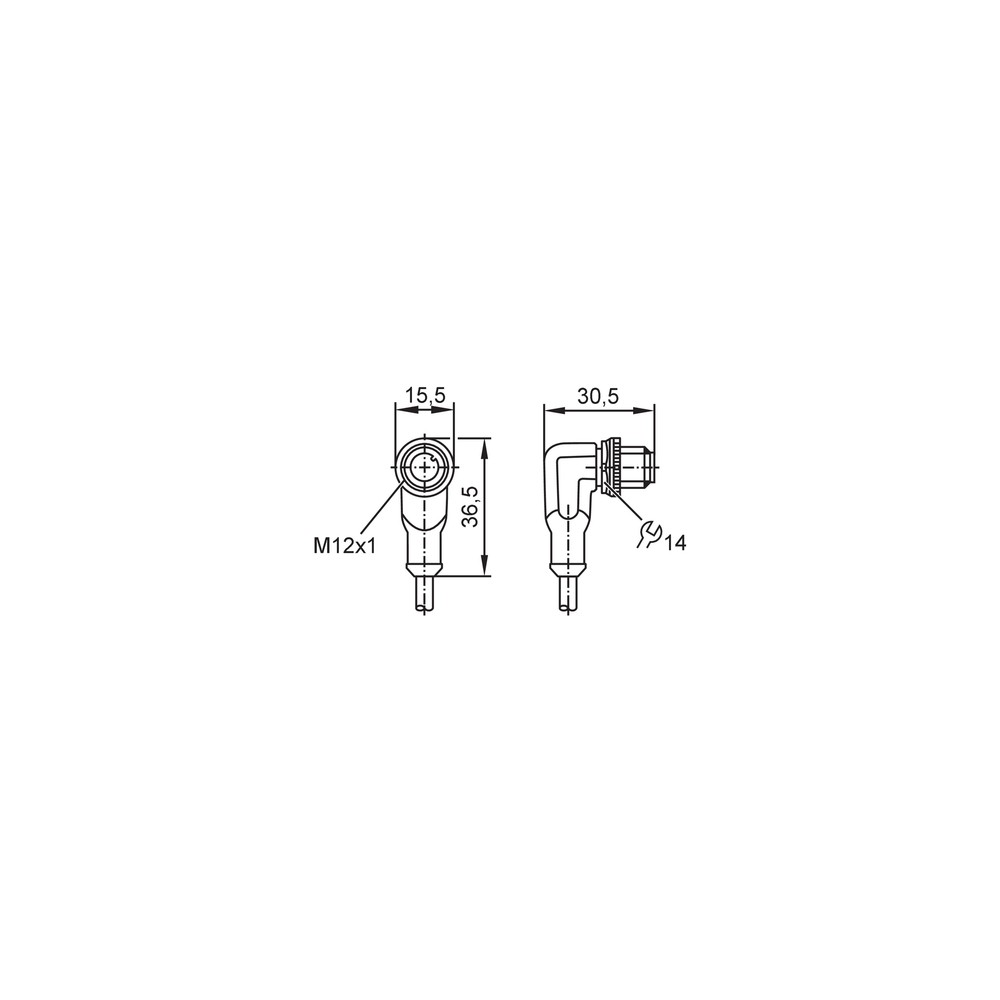

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece sinais ou apresenta funcionamento incorreto.	Pinout ou atribuição dos sinais incompatível entre o cabo e o dispositivo, ou contato sem conexão adequada.	Compare a atribuição dos cinco pinos com a documentação dos dois equipamentos e verifique o acoplamento do conector.
A conexão apresenta interrupções durante o movimento do cabo.	Flexão abaixo do raio mínimo, torção excessiva, tração ou dano mecânico no cabo.	Inspecione o percurso e o cabo; confirme raio mínimo de 10 × o diâmetro e limite de torção de ±180°/m.
A conexão aquece ou a alimentação cai sob carga.	Corrente total acima do limite aplicável ou conexão elétrica inadequada.	Meça a corrente total e compare com 4 A, ou 3 A conforme UL; inspecione o assentamento do conector.
Há sinais de umidade ou falha após lavagem ou exposição a líquidos.	Conector não totalmente acoplado, vedação comprometida ou condição de exposição fora das condições previstas para o grau IP.	Verifique o estado e o acoplamento do conector e consulte o datasheet para as condições de instalação e exposição correspondentes.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVC095 — português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC095 e para que serve?

É um cabo de conexão IFM com conector macho M12 angular, codificação A, de 5 polos. Serve para conectar componentes em aplicações industriais, respeitando o pinout e os limites elétricos do conjunto.

O que acompanha o produto?

A ficha informa uma peça por embalagem. Não há acessórios inclusos especificados.

O cabo é compatível com qualquer conector M12?

Não é possível afirmar compatibilidade com qualquer M12: o EVC095 tem conector angular, codificação A, de 5 polos. Além do encaixe mecânico, confirme a atribuição elétrica dos pinos no equipamento.

Posso usar o EVC095 em um circuito de 60 V?

A tensão de operação informada é inferior a 60 V AC/DC. A ficha não autoriza operação a 60 V ou acima.

Este cabo serve para um equipamento que exige M12 reto ou codificação diferente?

A ficha descreve um conector M12 angular com codificação A. Para equipamento que exige conector reto ou outra codificação, a configuração mecânica não corresponde à especificada.

Posso usar o cabo acima de 4 A ou em uma instalação UL acima de 3 A?

Não. A ficha informa capacidade de carga total de 4 A e capacidade total de 3 A conforme UL; não exceda o limite aplicável.

O equipamento não funciona depois de conectar o cabo; o que verifico antes de trocar?

Confira primeiro se o receptáculo é M12 A de 5 polos e se o pinout corresponde ao dispositivo. Depois, verifique o aperto e a continuidade da conexão.

O cabo falha quando a máquina movimenta o chicote; qual pode ser a causa?

Flexão ou torção fora dos limites pode causar falha mecânica. Inspecione o percurso e confirme o raio mínimo de 10 vezes o diâmetro do cabo e o limite de torção de ±180°/m.

Como devo apertar o conector M12?

A ficha indica torque máximo de aperto na faixa de 0,6 a 1,5 Nm. Alinhe o conector antes do acoplamento e evite tracionar o cabo durante a montagem.

O EVC095 é vendido como kit com acessórios?

A ficha indica uma peça por embalagem e não lista acessórios inclusos. Se a instalação exigir componentes adicionais, confirme-os separadamente com a documentação do equipamento.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de codificação mecânica do conector M12 indicada para identificar a interface; deve corresponder ao receptáculo do equipamento. (Ref.: conector M12, codificação A)

Grau de proteção IP

Classificação declarada para proteção do invólucro sob condições específicas; não substitui a verificação de montagem e acoplamento. (Ref.: IP65, IP67, IP68 e IP69K)

Raio de curvatura

Raio mínimo indicado para curvar o cabo em aplicação flexível; a ficha especifica 10 vezes o diâmetro do cabo. (Ref.: mín. 10 × diâmetro do cabo)

Capacidade de carga total

Corrente total informada para o cabo, que deve ser respeitada no circuito conectado. (Ref.: 4 A; 3 A conforme UL)

PUR

Material indicado para o revestimento do cabo. (Ref.: material do cabo: PUR)
