Cabo de Conexão M12 IFM EVC094

Pré-visualizar: EVC094 IFM - Cabo de Conexão M12 Automação Industrial 5 Polos 2m PUR

EVC094 IFM - Cabo de Conexão M12 Automação Industrial 5 Polos 2m PUR

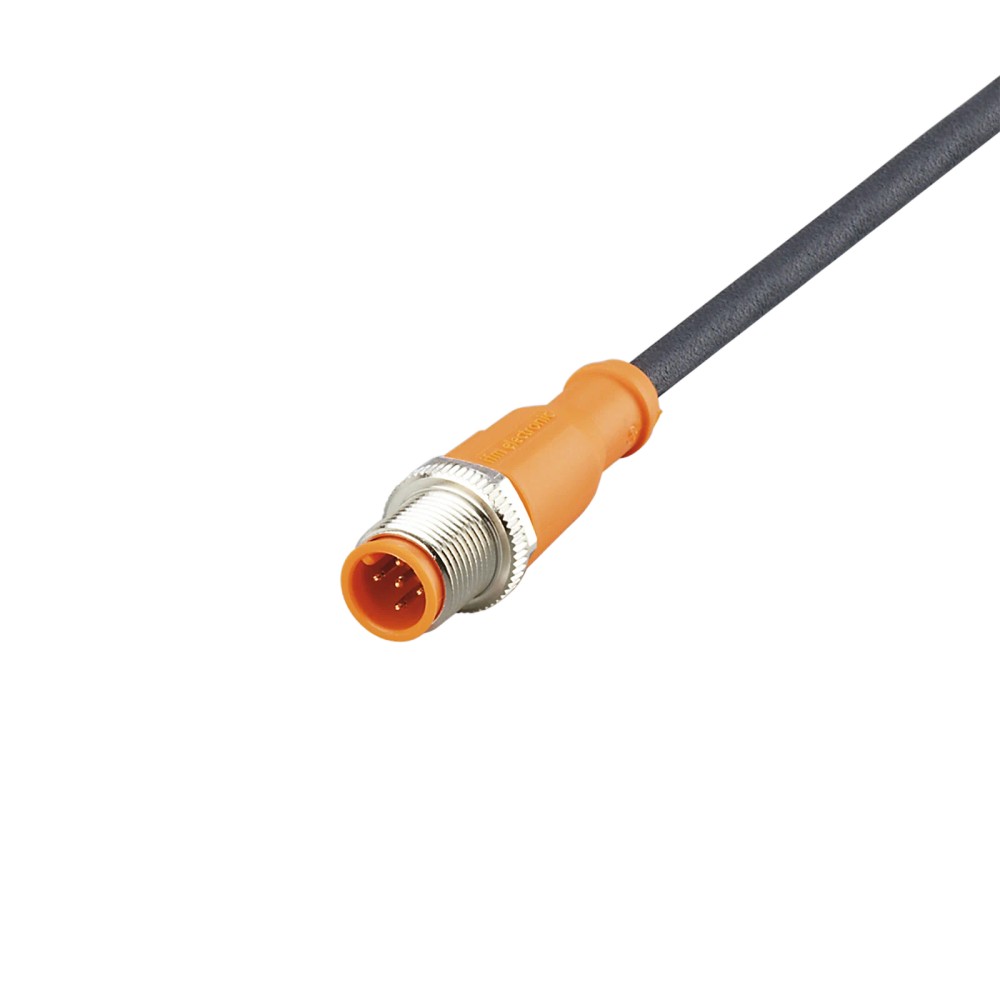

Imagem meramente ilustrativa

R$ 189,24

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC094
EAN: 4021179232500
NCM do produto: 85444200

Destaques do Produto Comprimento 2 metros...mais

Fechar menu

Saiba mais sobre: "EVC094 IFM - Cabo de Conexão M12 Automação Industrial 5 Polos 2m PUR"

Destaques do Produto

Comprimento

2 metros

Tipo de Conector

M12 Reto

Número de Polos

Material

PUR (Poliuretano)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Conexão M12 Reto 5 Polos 2m PUR ifm EVC094

O EVC094 é um cabo de conexão industrial de 5 polos com conector M12, projetado para automação robusta. Possui revestimento em PUR livre de halogênio e contatos banhados a ouro, garantindo resistência a agentes químicos e abrasão. Com proteção IP69K, é adequado para ambientes exigentes como máquinas operatrizes e áreas de lavagem.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	EVC094
Comprimento	2 m
Pinos	5
Material	PUR
Proteção	IP 65, 67, 68, 69K
Tensão	< 60 V AC/DC
Corrente	4 A

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sistemas de sensores e atuadores com interface M12 de 5 polos codificação A.
Ambientes industriais com presença de lubrificantes e refrigerantes.
Aplicações que exigem alta resistência mecânica e ciclos de flexão constantes.

⚠ Considere outro se precisa de:

Aplicações com tensões superiores a 60 V AC/DC.
Conexões em portas Ethernet/Profinet (D-coded).
Ambientes com temperaturas abaixo de -25 °C ou acima de 90 °C.
Uso em locais onde a vedação IP69K não é suficiente para a pressão de lavagem aplicada.

APLICAÇÕES E USO

Automação industrial e controle de máquinas.
Integração de sensores e atuadores em ambientes com fluidos de corte.
Aplicações sujeitas a movimentação contínua (ex: esteiras e braços robóticos).
Ambientes industriais que exigem alta vedação contra líquidos (IP69K).

COMO ESCOLHER

Antes de comprar o Cabo de Conexão M12 Reto 5 Polos 2m PUR ifm EVC094, verifique estes pontos:

Quando escolher este cabo

Utilize quando necessitar de um cabo confiável para conexão de sensores e atuadores M12 (5 polos) em ambientes industriais, onde resistência a óleos e flexão constante são exigidas.

Quando buscar outra opção

Opte por outra solução se a aplicação exigir cabeamento blindado para proteção contra interferência eletromagnética (EMC) ou se necessitar de codificações específicas como D-coded para redes Ethernet.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	< 60 V AC/DC	Limite máximo de segurança para operação elétrica.
Capacidade de carga total	4 A	Corrente máxima permitida nos condutores.
Classe de proteção	II	Isolamento elétrico do componente.

Dados Mecânicos
Comprimento	2 m	Extensão total do cabo.
Material do invólucro	TPU	Material utilizado na carcaça do conector.
Material da porca	Latão niquelado	Material de fixação e travamento do conector.
Ciclos de curvatura	> 5 milhões	Vida útil mecânica sob movimento.

Condições Ambientais
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Níveis de vedação contra sólidos e líquidos.
Temperatura ambiente	-25 a 90 °C	Faixa de operação térmica segura.

COMPATIBILIDADE

Comunicação

• Sinais analógicos 4-20mA

• Sinais digitais PNP/NPN

• I/O de sensores industriais

Conexões

Elétrica Conector M12, reto, codificação A, 5 polos

Processo M12 roscado

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensor indutivo padrão M12 5 polos	✓	Compatibilidade mecânica e elétrica garantida pelo padrão A-coded.
Rede Profibus/Profinet	✗	O cabo não possui blindagem adequada e a codificação A não é padrão para redes de dados rápidas.
Ambiente com óleo e refrigeração	✓	O material PUR é resistente a hidrocarbonetos e óleos industriais.

INSTALAÇÃO

Como instalar o Cabo de Conexão M12 Reto 5 Polos 2m PUR ifm EVC094

Verifique a compatibilidade do dispositivo (conector fêmea M12 5 polos).
Certifique-se de que a tensão de operação esteja dentro do limite de 60V.
Alinhe os pinos do conector com a entrada do dispositivo para evitar danos.
Rosqueie o conector manualmente até o fim do curso.
Utilize uma ferramenta de torque (0,6 a 1,5 Nm) para garantir a vedação IP.
Fixe o cabo evitando tensões mecânicas excessivas próximo ao conector.

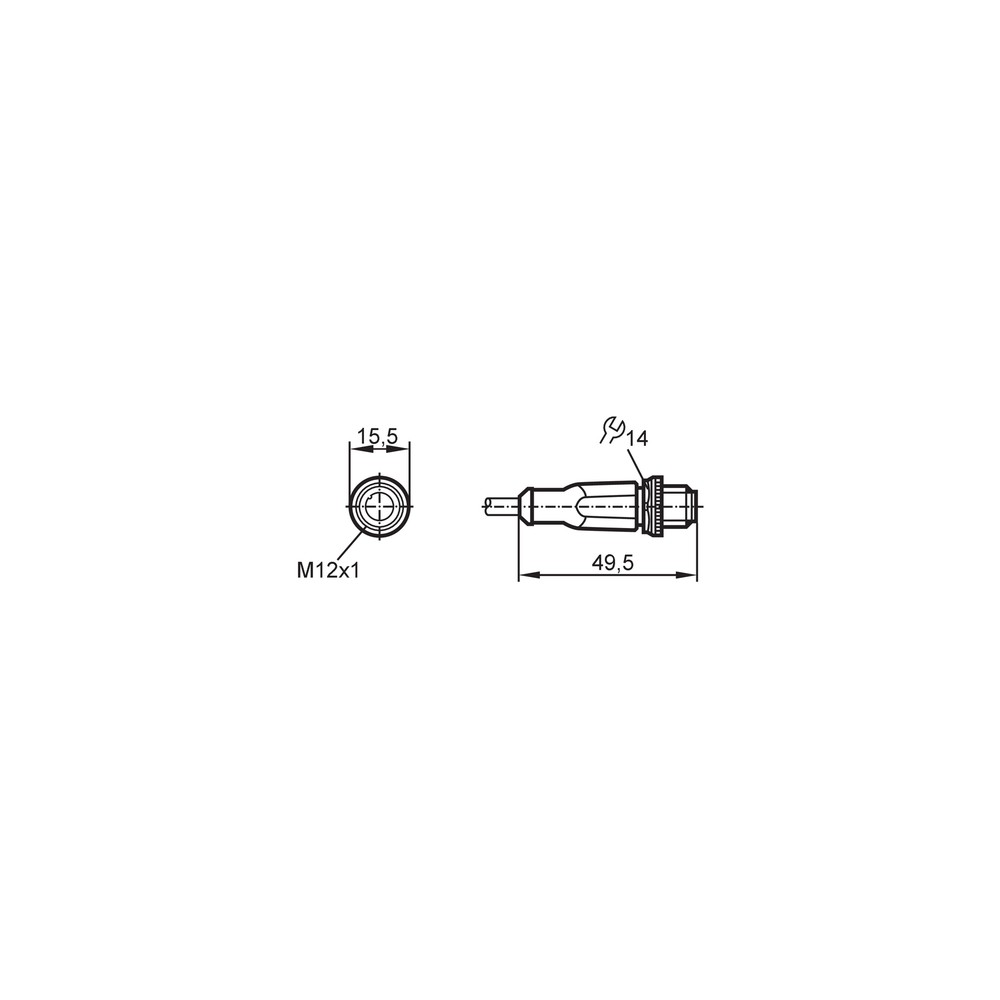

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Conector solto ou mau contato elétrico.	Torque de aperto incorreto ou vibração mecânica excessiva.	Verificar se o torque de 0,6 a 1,5 Nm foi aplicado corretamente durante a instalação.
Rachaduras no revestimento ou oxidação dos contatos.	Exposição a produtos químicos incompatíveis ou degradação do material.	Inspecionar visualmente o cabo em busca de cortes ou exposição dos condutores internos.
Aquecimento do cabo ou derretimento da isolação.	Carga elétrica acima do especificado (curto-circuito ou sobrecarga).	Medir a corrente total da carga e comparar com o limite de 4 A do cabo.
Falhas de sinal intermitentes em aplicações dinâmicas.	Raio de flexão menor que o recomendado (10x o diâmetro do cabo).	Verificar se a rota do cabo respeita a curvatura mínima especificada pelo manual.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico EVC094 (Datasheet) Desenho Técnico e Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVC094 da IFM?

O EVC094 é um cabo de conexão industrial com conector M12 de 5 polos e 2 metros de comprimento, projetado para transmitir sinais elétricos em sistemas de automação.

Para quais aplicações industriais este cabo é indicado?

Ele é ideal para máquinas operatrizes, linhas de montagem automatizadas e ambientes sujeitos a refrigerantes e lubrificantes devido ao seu revestimento em PUR.

Este cabo pode ser utilizado em redes de comunicação Ethernet industrial?

Não, este modelo possui codificação A, sendo indicado para sensores e atuadores padrão, e não para redes de comunicação como Profinet (geralmente D-coded).

Existe restrição de temperatura para operação?

Não deve ser utilizado em temperaturas abaixo de -25 °C ou acima de 90 °C, pois essas condições excedem as especificações do fabricante e comprometem o isolamento.

Como diagnosticar uma falha de sinal no cabo?

O sintoma comum é a perda intermitente de sinal ou falha de comunicação no CLP, indicando possível falha na integridade física do cabo.

O que causa falhas intermitentes no cabo durante o movimento?

A causa provável é o rompimento interno dos condutores por flexão excessiva, que pode ser verificado utilizando um multímetro para testar a continuidade de cada pino.

Qual a vantagem de escolher o EVC094 em relação a cabos genéricos?

O cabo EVC094 em PUR oferece maior resistência à abrasão e produtos químicos em comparação a cabos padrão em PVC, sendo mais durável em ambientes industriais severos.

O cabo suporta aplicações com movimento constante?

Sim, ele foi projetado para aplicações que exigem alta mobilidade, suportando mais de 5 milhões de ciclos de curvatura sem degradação.

Quais cuidados devo ter na instalação?

Deve-se garantir que o conector esteja apertado com torque entre 0,6 e 1,5 Nm e que o raio de curvatura mínimo seja respeitado (10 vezes o diâmetro do cabo).

Qual a procedência deste produto?

Este produto é fabricado pela IFM Electronic, líder global em sensores e tecnologia de conexão para automação industrial, e o faturamento é realizado diretamente pelo fornecedor.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material de revestimento do cabo com alta resistência mecânica, química e térmica (Ref.: Material de revestimento).

IP69K

Grau de proteção que indica resistência a jatos de água de alta pressão e alta temperatura (Ref.: Grau de proteção IP).

Codificação A

Padrão de conexão M12 para sinais de sensores e atuadores, garantindo a polarização correta (Ref.: Conexão elétrica).

Esforço de torção

Capacidade do cabo de suportar torção mecânica sem sofrer danos internos (Ref.: ± 180 °/m).

Sem halogênio

Característica do material que evita a emissão de gases tóxicos em caso de incêndio (Ref.: Livre de halogênio).
