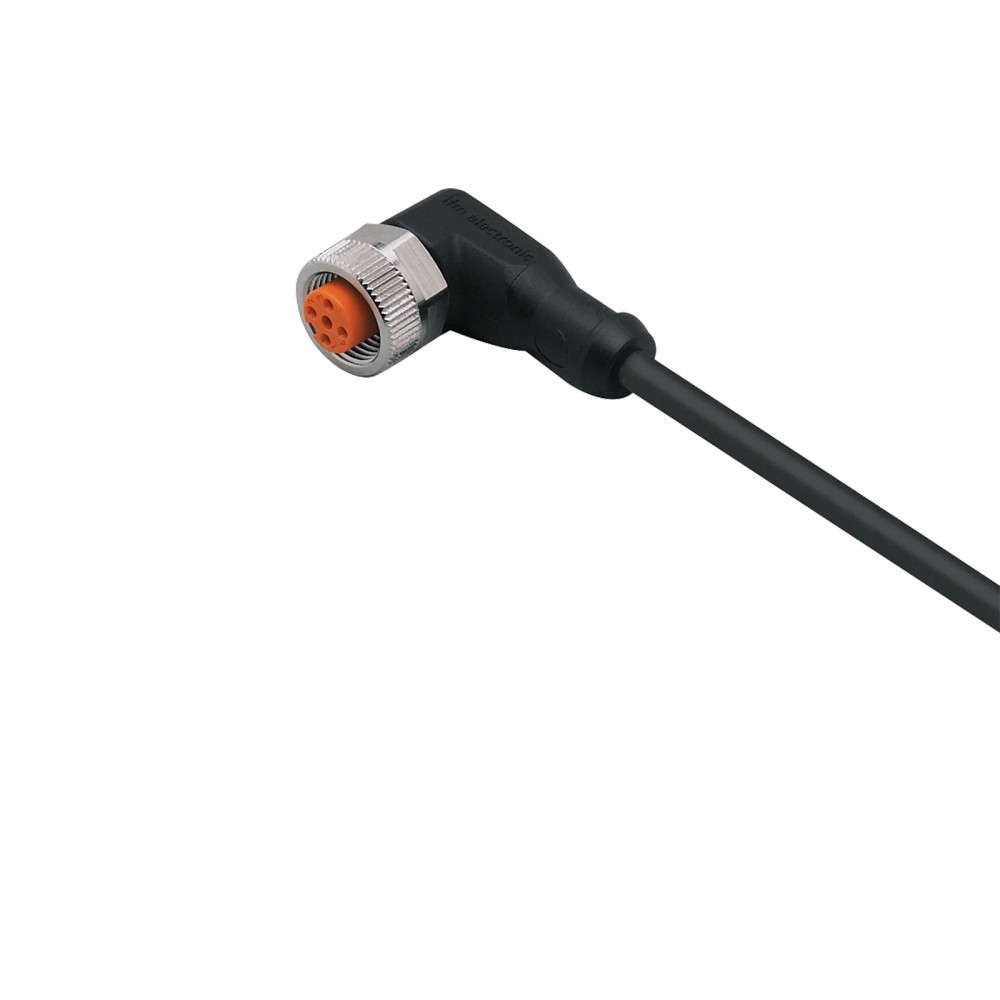

Cabo Conector Fêmea M12 Angular 25m IFM EVC091

Pré-visualizar: EVC091 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 25m PUR 4 Polos LED

EVC091 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 25m PUR 4 Polos LED

Imagem meramente ilustrativa

R$ 492,36

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC091
EAN: 4021179226462
NCM do produto: 85444200

Destaques do Produto Tipo de Conector M12...mais

Fechar menu

Saiba mais sobre: "EVC091 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 25m PUR 4 Polos LED"

Destaques do Produto

Tipo de Conector

M12 Angular

Comprimento

25 metros

Número de Polos

4 Polos

Material

PUR (Sem halogênio)

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo Conector Fêmea IFM EVC091 M12 Angular 25m PUR 4 Polos com LED

O cabo de conexão IFM EVC091 é um componente industrial de alta performance com 25 metros, equipado com conector fêmea M12 angular e 4 polos. Desenvolvido para automação, possui revestimento em PUR livre de halogênio e silicone, sendo ideal para máquinas-ferramenta expostas a lubrificantes. Destaca-se pela robustez com proteção IP69K e LEDs integrados para diagnóstico rápido de status.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	EVC091
Comprimento	25 m
Conector	M12 Angular
Polos	4
Material	PUR
Proteção	IP69K
Indicação	LED verde e amarelo

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Máquinas-ferramenta com uso de lubrificantes
Ambientes industriais com exigência de alta flexibilidade
Aplicações com sensores PNP de 4 polos

⚠ Considere outro se precisa de:

Aplicações com tensões superiores a 36V DC
Instalações que exijam submersão contínua em fluidos não testados
Ambientes com exigência de cabos de força para alta potência (> 4A)

APLICAÇÕES E USO

Automação industrial em linhas de montagem
Conexão de sensores em máquinas-ferramenta
Ambientes com presença de óleos, refrigerantes e lubrificantes
Esteiras e braços robóticos com exigência de alta flexibilidade

COMO ESCOLHER

Antes de comprar o Cabo Conector Fêmea IFM EVC091 M12 Angular 25m PUR 4 Polos com LED, verifique estes pontos:

Escolha este modelo quando

Necessitar de um cabo robusto para ambientes industriais agressivos, com necessidade de monitoramento visual de status via LED e alta resistência a torção e curvatura.

Considere outras opções quando

A aplicação exigir um comprimento inferior a 25 metros ou necessitar de uma codificação de conector diferente de M12-A.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Função Elétrica	PNP	Tipo de sinalização de saída para sensores e atuadores compatíveis.
Tensão de Operação	10...36 DC V	Faixa nominal de alimentação para operação segura.
Corrente Nominal	4 A	Capacidade máxima de carga suportada pelos condutores.

Dados Mecânicos e Cabo
Comprimento do cabo	25 m	Distância total de condução do sinal.
Material do Revestimento	PUR	Polímero de alta resistência para aplicações flexíveis e ambientes com fluidos.
Ciclos de Curvatura	> 5 milhões	Resistência à fadiga mecânica em aplicações de movimento contínuo.
Esforço de Torção	± 180 °/m	Tolerância para movimento de torção em esteiras.

Condições Ambientais
Grau de Proteção	IP65, IP67, IP68, IP69K	Níveis de vedação contra sólidos e líquidos conforme normas técnicas.
Temperatura Ambiente	-25...90 °C	Faixa de operação térmica recomendada.

Displays
Indicadores	1 LED verde (operação), 2 LEDs amarelo (chaveamento)	Diagnóstico local de funcionamento.

COMPATIBILIDADE

Comunicação

• Sensores PNP

• Atuadores de 4 polos

• Interfaces digitais padrão M12 A-coded

Conexões

Elétrica 4 x 0,34 mm² (Cabo preto, 4 polos)

Processo 1 x M12 angular (Codificação A)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com óleos e lubrificantes	✓	O revestimento em PUR é quimicamente resistente a fluidos de usinagem comuns.
Aplicações de movimentação intensa (robótica/esteiras)	✓	Suporta > 5 milhões de ciclos de curvatura e esforços de torção de ± 180 °/m.
Instalação em áreas externas sem proteção UV	✗	O material PUR pode degradar sob exposição prolongada à radiação solar direta intensa.

INSTALAÇÃO

Como instalar o Cabo Conector Fêmea IFM EVC091 M12 Angular 25m PUR 4 Polos com LED

Verificar se o dispositivo a ser conectado possui o padrão de pinagem M12 de 4 polos.
Posicionar o conector angular de forma que o cabo não sofra tração excessiva após a instalação.
Alinhar a codificação 'A' do conector fêmea com o macho do dispositivo.
Inserir o conector e girar a porca de travamento manualmente.
Utilizar chave de torque para garantir aperto entre 0,6 a 1,5 Nm para manter a vedação IP69K.
Verificar o acendimento do LED verde de operação para confirmar a correta energização.

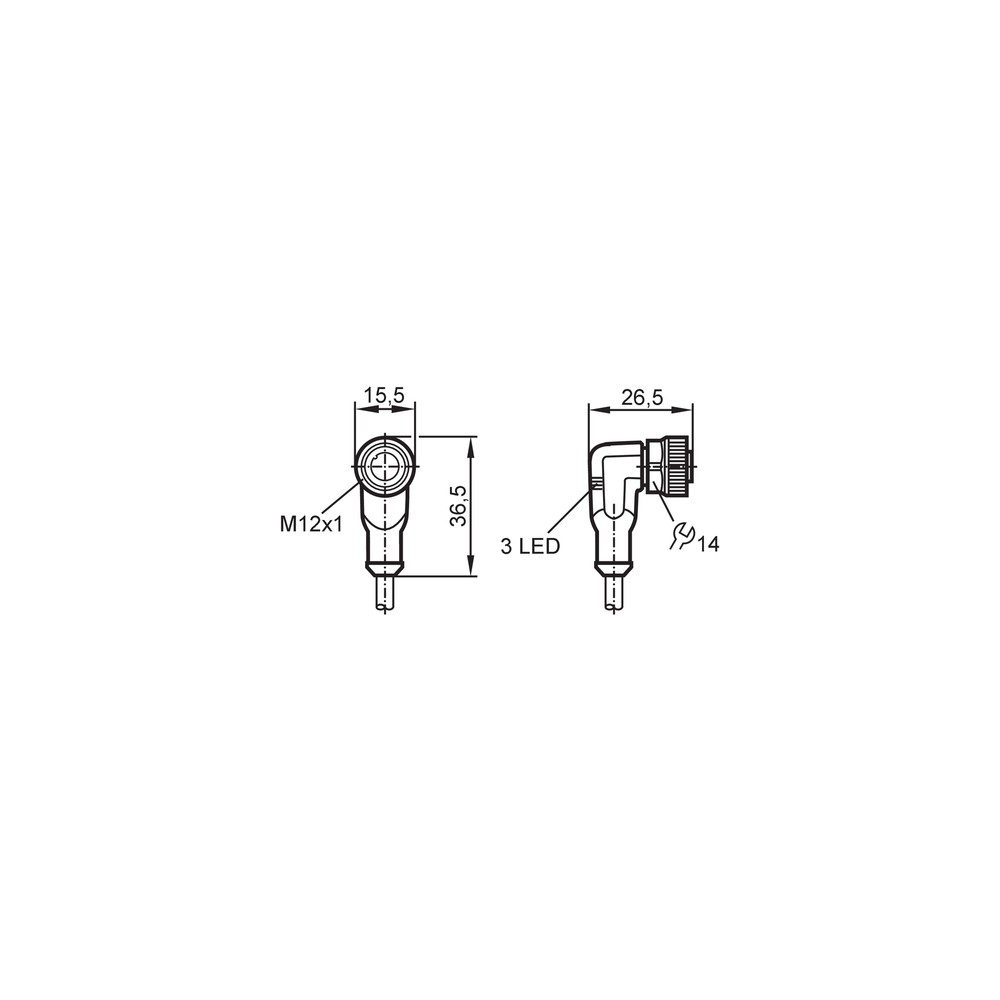

Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Interrupção intermitente do sinal elétrico.	Conexão mal apertada ou folga no conector M12.	Verificar se o torque de aperto (0,6 a 1,5 Nm) foi aplicado corretamente.
Falha permanente de comunicação com o sensor.	Ruptura interna do condutor devido a raio de dobra menor que o especificado.	Realizar teste de continuidade nos fios (marrom, branco, azul, preto) com multímetro.
LEDs de status não acendem.	Tensão fora da faixa especificada (abaixo de 10V ou acima de 36V).	Medir a tensão nos terminais de alimentação do cabo com multímetro.
Sinal ruidoso ou instável.	Oxidação ou contaminação dos pinos devido a falha na vedação.	Inspecionar visualmente os contatos dourados do conector fêmea.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico EVC091 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que compõe o cabo EVC091 da IFM?

Este cabo possui 25 metros de comprimento, conexão fêmea M12 angular, 4 polos e revestimento em PUR, sendo projetado especificamente para automação industrial.

Ele possui indicação visual de status?

Sim, ele é compatível com sistemas PNP e possui LEDs integrados para indicação de operação (verde) e chaveamento (amarelo).

O cabo pode ser usado em qualquer ambiente?

Ele não é recomendado para aplicações submersas permanentes, apesar da alta proteção IP69K, nem para uso em atmosferas com exigências específicas de produtos não especificados em sua ficha técnica.

Posso utilizar este cabo para instalações elétricas domésticas?

Não, este cabo é otimizado para aplicações industriais e máquinas-ferramenta, não sendo adequado para instalações residenciais ou que exijam normas de segurança predial específicas.

O que verificar se o LED não acender?

Se o LED de operação não acender, verifique primeiro a integridade da tensão de alimentação (10-36V DC) e se a conexão está corretamente plugada.

Por que o sinal de chaveamento falha durante a operação?

A falta de sinal de chaveamento geralmente ocorre por falha na conexão dos fios ou ruptura interna do condutor; utilize um multímetro para continuidade.

Qual a vantagem deste modelo com LED?

O modelo EVC091 possui LED de status, facilitando o diagnóstico visual, ao contrário de cabos padrão sem indicação, que exigem medição externa.

Devo comprar este cabo montado ou montar um manualmente?

Não, este é um cabo conector fêmea de 25m pronto para uso; a escolha entre ele e um conector montável depende da necessidade de customização do comprimento do cabo.

Qual o cuidado na instalação do conector M12?

Utilize uma chave de torque para garantir o aperto entre 0,6 e 1,5 Nm no conector M12, evitando danos à vedação ou folgas.

Este cabo resiste a óleos de corte?

O cabo possui tecnologia PUR, garantindo resistência contra óleos e lubrificantes, sendo ideal para ambientes de usinagem e automação industrial.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material de revestimento do cabo com alta resistência mecânica e química, ideal para ambientes industriais agressivos. (Ref.: Material do cabo)

PNP

Configuração de saída de chaveamento que fornece sinal positivo (+V) quando ativo. (Ref.: Função elétrica)

IP69K

Grau de proteção contra entrada de poeira e alta pressão/temperatura de água, comum em processos de limpeza industrial. (Ref.: Grau de proteção)

Codificação A

Padrão de encaixe do conector M12 para sensores e dispositivos de automação padrão. (Ref.: Conexão soquete)

Sem halogênio

Propriedade do material que evita a emissão de gases tóxicos em caso de incêndio. (Ref.: Característica especial)
