Cabo de Conexão Fêmea M12 IFM EVC089 6m

Pré-visualizar: EVC089 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 6m PUR IP69K

EVC089 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 6m PUR IP69K

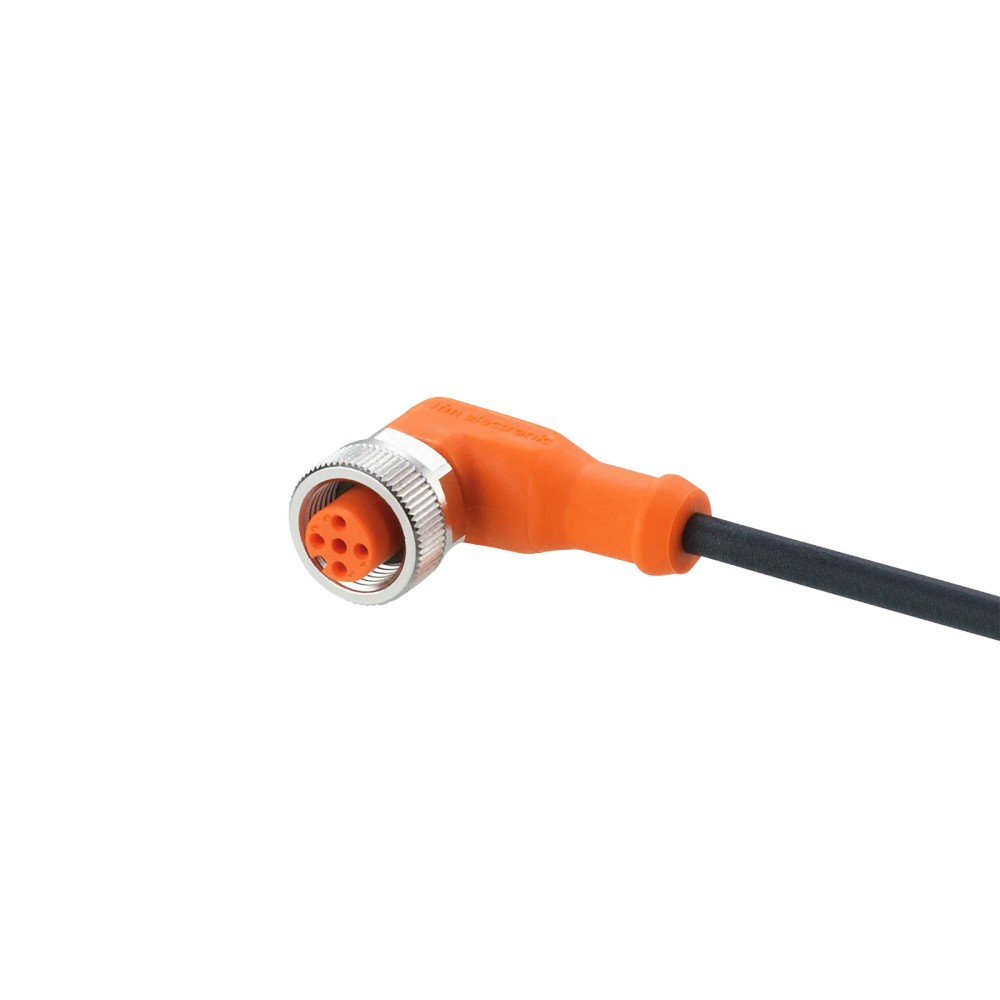

Imagem meramente ilustrativa

R$ 237,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC089
EAN: 4021179226448
NCM do produto: 85444200

Destaques do Produto Tipo de Conector M12...mais

Fechar menu

Saiba mais sobre: "EVC089 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 6m PUR IP69K"

Destaques do Produto

Tipo de Conector

M12 Fêmea

Comprimento

6 metros

Material

PUR (Poliuretano)

Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC089 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 6m PUR IP69K

O EVC089 é um cabo de conexão industrial de 6 metros com conector fêmea M12, ideal para integrar sensores e atuadores em sistemas de automação. Projetado com revestimento em PUR e proteção IP69K, oferece alta resistência a ambientes severos com lubrificantes e lavagens frequentes. Destaca-se pela durabilidade superior, suportando mais de 5 milhões de ciclos de curvatura.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVC089
Comprimento	6 m
Conector	M12 Fêmea
Grau de Proteção	IP69K
Material	PUR
Corrente Máx.	4 A
Tensão Máx.	250 V AC
Temperatura	-25 a 90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações em máquinas-ferramenta expostas a lubrificantes e refrigerantes.
Sistemas de automação industrial que exigem certificação IP69K.
Ambientes móveis (esteiras, braços robóticos) devido aos ciclos de flexão testados.

⚠ Considere outro se precisa de:

Aplicações com tensões superiores a 250V AC / 300V DC.
Ambientes com temperaturas abaixo de -25 °C ou acima de 90 °C.
Instalações onde o raio de curvatura seja inferior a 43 mm (10x o diâmetro).

APLICAÇÕES E USO

Aplicações industriais de automação industrial.
Uso em máquinas-ferramenta com presença constante de lubrificantes e refrigerantes.
Ambientes que exigem alta vedação contra líquidos (proteção IP69K).

COMO ESCOLHER

Antes de comprar o EVC089 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 6m PUR IP69K, verifique estes pontos:

Escolha este produto se:

Você precisa de um cabo confiável para ambientes industriais exigentes (máquinas-ferramenta, lubrificantes) e alta mobilidade, com a garantia de qualidade IFM para conexão M12.

Busque outra opção se:

Sua aplicação requer comprimento diferente de 6 metros, conector macho, ou se a interface de conexão não for o padrão M12 A-coded.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Comprimento	6 m	Comprimento físico do cabo para alcance entre componentes.
Material da vedação	FKM	Material da vedação do conector, compatível com químicos industriais.
Grau de proteção	IP65, IP67, IP68, IP69K	Resistência contra penetração de sólidos e líquidos (limite de operação).

Dados Elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite de tensão máxima para operação segura.
Capacidade de carga total	4 A	Corrente máxima suportada pelo conjunto do cabo.
Classe de proteção	II	Classificação de isolamento elétrico conforme norma.

Condições Ambientais
Temperatura ambiente (móvel)	-25...90 °C	Faixa de temperatura para operação em aplicações móveis.
Ciclos de curvatura	> 5 milhões	Capacidade de resistência à fadiga em movimento.
Velocidade de movimento	max. 3.3 m/s	Limite de velocidade para deslocamento horizontal.

COMPATIBILIDADE

Comunicação

• Sinais Digitais I/O

• Protocolos baseados em M12 (Sensores/Atuadores)

Conexões

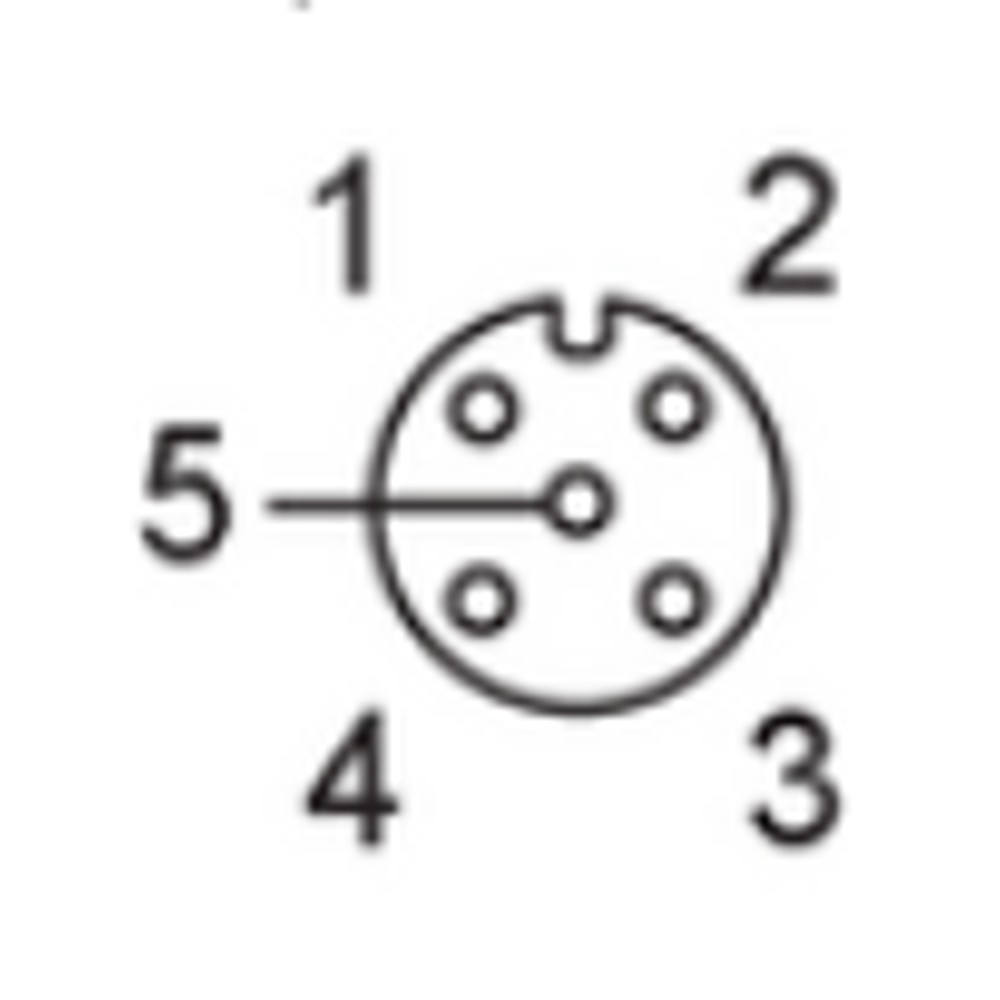

Elétrica Conector M12 fêmea de 4 polos com contatos banhados a ouro

Processo 1 x M12 angular (Fêmea)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambiente com lubrificantes e óleo	✓	O revestimento em PUR é resistente à maioria dos óleos e lubrificantes industriais.
Instalação fixa em painel elétrico	✓	Embora flexível, é perfeitamente adequado para roteamento fixo em máquinas.
Conexão em sistemas com tensão > 300V DC	✗	O cabo possui isolamento nominal para até 250V AC / 300V DC.

INSTALAÇÃO

Como instalar o EVC089 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 6m PUR IP69K

Certifique-se de que a energia do sistema esteja desligada antes da instalação.
Verifique a compatibilidade do conector macho do dispositivo com o conector fêmea M12 (Codificação A).
Alinhe os pinos do conector com cuidado para evitar danos aos contatos banhados a ouro.
Encaixe o conector e rosqueie a porca de travamento de latão niquelado manualmente.
Utilize uma chave dinamométrica para aplicar o torque correto entre 0,6 e 1,5 Nm.
Garanta que o cabo não sofra tração excessiva e respeite o raio de curvatura mínimo de 43mm.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sinal intermitente ou falha de comunicação.	Aperto excessivo ou insuficiente do conector M12.	Verifique o torque de aperto (0,6-1,5 Nm) e a integridade da vedação FKM.
Rompimento interno dos condutores do cabo.	Curvatura além do limite de raio de 10x o diâmetro.	Inspecione visualmente o cabo em busca de dobras vincadas ou sinais de esmagamento.
Degradação ou ressecamento do revestimento externo.	Exposição a produtos químicos incompatíveis com PUR.	Compare as especificações químicas do ambiente com a compatibilidade do poliuretano (PUR).
Aquecimento excessivo do cabo ou falha catastrófica.	Ultrapassagem da corrente máxima (4A) ou tensão nominal.	Verifique a carga elétrica conectada e compare com a especificação de 4A.

DOCUMENTAÇÃO TÉCNICA

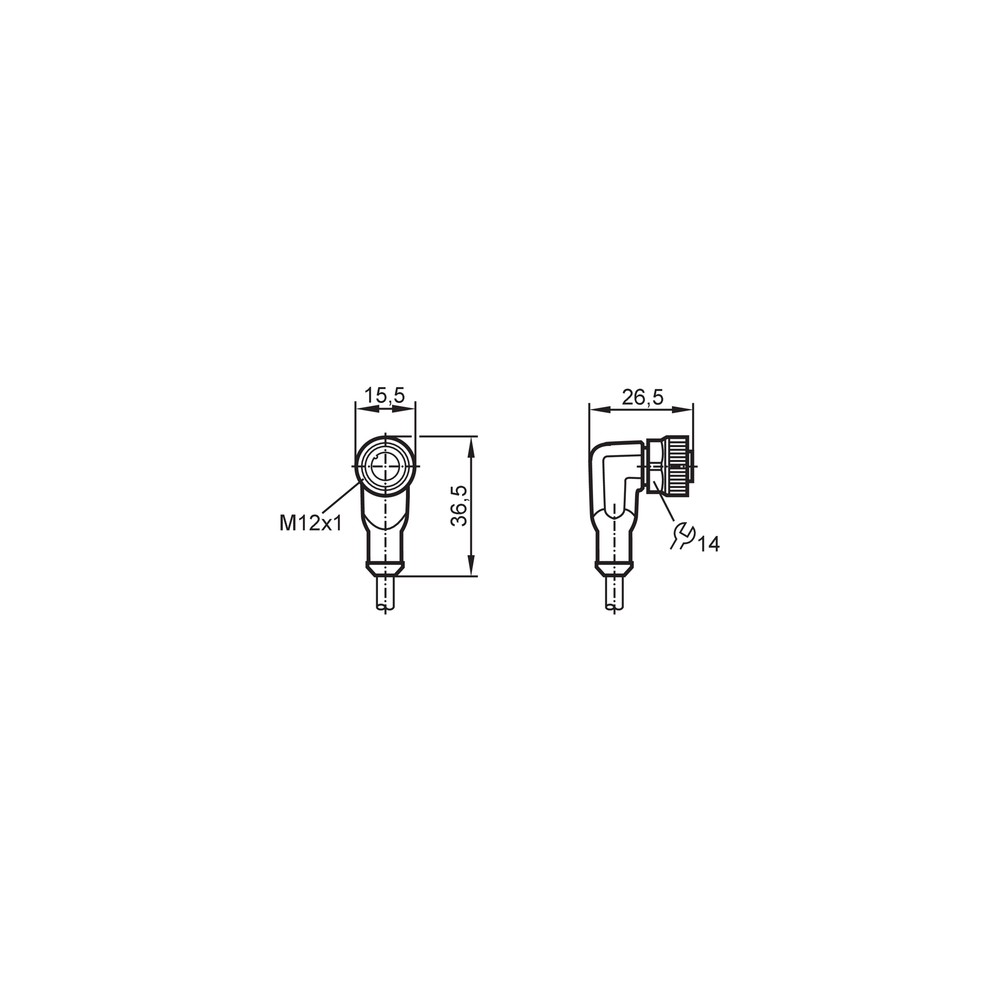

Folha de dados técnicos EVC089 (Datasheet) Desenho em escala técnica (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo de conexão EVC089 da IFM?

O EVC089 é um cabo de conexão industrial com conector fêmea M12 de 4 polos, projetado para aplicações robustas em automação, com 6 metros de comprimento e revestimento em PUR.

Quais são as principais características técnicas deste cabo?

Este cabo possui conector fêmea angular, contatos banhados a ouro e grau de proteção IP69K, ideal para ambientes exigentes com lavagem frequente.

Existem limitações de aplicação para este cabo?

O EVC089 não deve ser utilizado em aplicações que excedam 250V AC/300V DC ou correntes superiores a 4A, pois estes são seus limites elétricos nominais.

O produto é compatível com todos os ambientes industriais?

Este cabo não é indicado para ambientes com substâncias químicas que agridam o material de revestimento PUR ou para uso em temperaturas que ultrapassem a faixa de -25 a 90 °C.

Como diagnosticar falhas de conexão usando este cabo?

Sintomas comuns incluem falhas de sinal ou intermitência; verifique se a conexão M12 está apertada corretamente (torque de 0,6 a 1,5 Nm) e se o cabo não sofreu torção excessiva fora da especificação de ±180°/m.

O que verificar antes de trocar o cabo por suspeita de defeito?

Se houver oxidação ou perda de contato, verifique os pinos banhados a ouro e garanta que o grau de vedação IP69K foi mantido durante a instalação.

Por que escolher este modelo em vez de cabos de PVC comuns?

A escolha entre este cabo PUR e um modelo em PVC depende do ambiente; o PUR é superior em resistência a óleos, lubrificantes e desgaste mecânico em aplicações móveis.

Este cabo é fornecido pronto para uso?

Sim, este cabo é uma peça única, fornecida pronta para instalação, não requerendo montagem adicional de conectores.

Quais cuidados tomar na instalação?

Certifique-se de não exceder o raio de curvatura mínimo de 10 vezes o diâmetro do cabo (4,3 mm) durante a instalação para garantir a vida útil especificada de mais de 5 milhões de ciclos.

Qual a procedência deste cabo?

Este produto é fabricado pela IFM Electronic, seguindo padrões de qualidade industrial para componentes de automação.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que indica resistência total à entrada de poeira e proteção contra jatos de água de alta pressão e alta temperatura (Ref.: IEC 60529).

PUR (Poliuretano)

Material de revestimento externo do cabo, conhecido por sua alta resistência à abrasão, óleos e flexibilidade superior (Ref.: Ficha técnica EVC089).

Conexão M12

Padrão de conexão circular industrial utilizado para sensores e atuadores, garantindo conexão robusta e travamento seguro (Ref.: Dados mecânicos).

Codificação A

Padrão de codificação do conector M12 que evita a conexão incorreta com outros tipos de codificação (Ref.: Conexão elétrica).

Isento de halogênio

Característica do cabo que garante baixa emissão de gases tóxicos em caso de incêndio (Ref.: Característica especial).
