Cabo de Conexão Fêmea IFM EVC088 25m PUR IP69K

Pré-visualizar: EVC088 IFM - Cabo de Conexão Fêmea IFM Automação Industrial 25m PUR IP69K

EVC088 IFM - Cabo de Conexão Fêmea IFM Automação Industrial 25m PUR IP69K

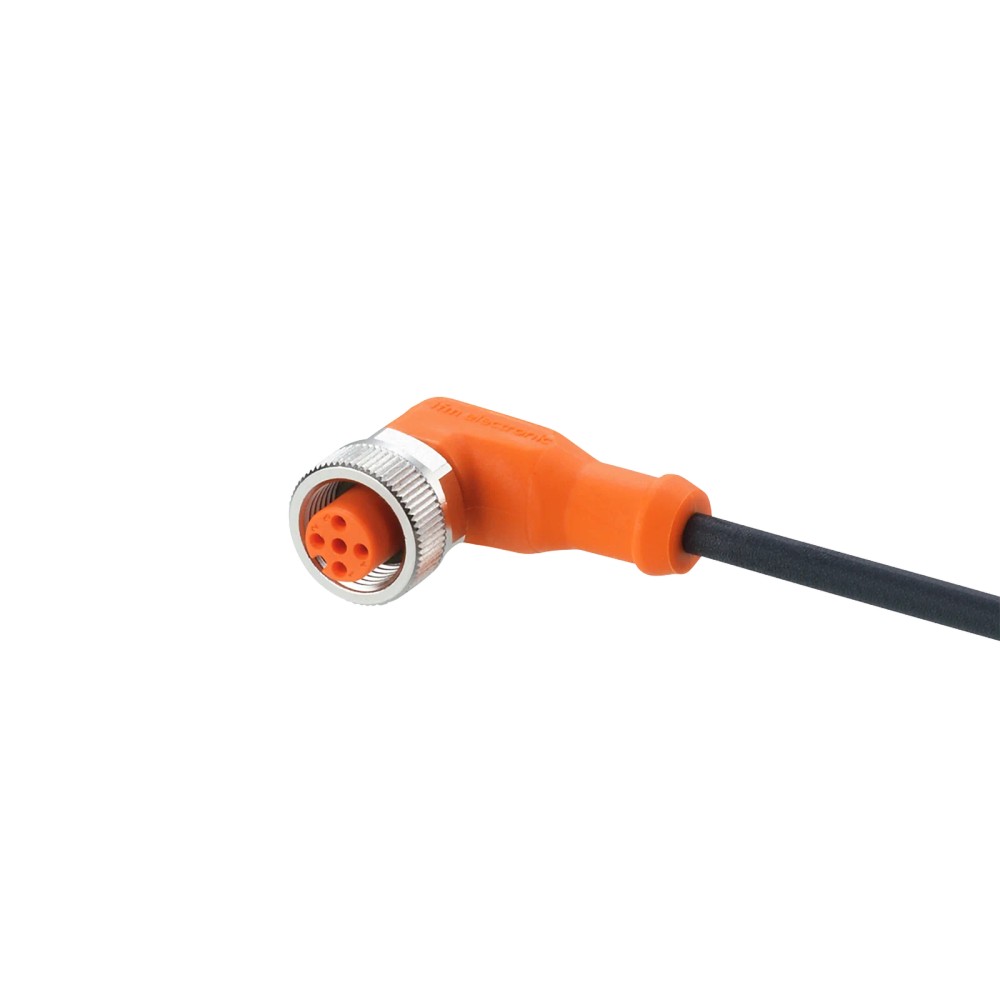

Imagem meramente ilustrativa

R$ 455,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC088
EAN: 4021179226431
NCM do produto: 85444200

Destaques do Produto Comprimento 25 m...mais

Fechar menu

Saiba mais sobre: "EVC088 IFM - Cabo de Conexão Fêmea IFM Automação Industrial 25m PUR IP69K"

Destaques do Produto

Comprimento

25 m

Conector

Fêmea M12 angular, codificação A, 4 contatos

Tensão

< 250 V AC / < 300 V DC

Corrente total máxima

4 A

Proteção

IP65, IP67, IP68 e IP69K

Material e composição

Cabo PUR, sem silicone e sem halogênio

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC088 IFM — Cabo de conexão com conector fêmea M12, 25 m, PUR, IP65/IP67/IP68/IP69K

O EVC088 é um cabo de conexão IFM com conector fêmea M12, destinado a conectar componentes em aplicações industriais e de automação. Possui 25 m de comprimento, cabo em PUR e contatos banhados a ouro. A ficha informa proteção IP65, IP67, IP68 e IP69K, além de tolerância a dobras e deslocamentos.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	EVC088
Tipo de conexão	1 conector fêmea M12, angular, codificação A; 4 contatos
Comprimento do cabo	25 m
Material do cabo	PUR
Tensão de operação	< 250 V AC / < 300 V DC
Corrente total máxima	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25...90 °C; cULus: até 75 °C
Características do cabo	Preto, Ø 4,3 mm; 4 x 0,34 mm²
Contato e identificação dos fios	Contatos dourados; BK preto, BN marrom, BU azul, WH branco

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que exijam cabo de conexão de 25 m com conector fêmea M12 angular, codificação A e 4 contatos.
Máquinas-ferramentas e aplicações com refrigerantes e lubrificantes, conforme aplicações indicadas na ficha do fabricante.
Instalações que atendam aos limites elétricos e ambientais especificados para o cabo.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir comprimento diferente de 25 m ou uma conexão diferente da fêmea M12 angular, codificação A, 4 contatos.
Não utilizar fora dos limites informados de tensão, corrente, temperatura ambiente ou condições de instalação do cabo. A ficha não fornece compatibilidade universal com dispositivos específicos.

APLICAÇÕES E USO

Aplicação declarada pelo fabricante: conexão em máquinas-ferramentas e sistemas industriais de automação, inclusive em aplicações com refrigerantes e lubrificantes. A ficha também declara adequação a ambientes com os graus de proteção informados, quando a conexão é instalada corretamente.
Para instalações móveis, a ficha informa tolerância para dobras e deslocamentos, raio de flexão mínimo de 10 vezes o diâmetro do cabo e condições de velocidade e aceleração. Verifique o percurso real e respeite esses parâmetros.
Possibilidade de uso em outros equipamentos industriais com conexão correspondente: confirme previamente compatibilidade mecânica, atribuição dos contatos, tensão, corrente e condições ambientais. A ficha não nomeia protocolos ou modelos específicos.

COMO ESCOLHER

Antes de comprar o EVC088 IFM — Cabo de conexão com conector fêmea M12, 25 m, PUR, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVC088

Quando a instalação requerer 25 m de cabo, uma extremidade com conector fêmea M12 angular de codificação A e 4 contatos, e os limites elétricos e ambientais da ficha forem atendidos.

Verifique outra configuração

Busque outra versão se o comprimento, o gênero ou a geometria do conector, a codificação ou o número de contatos necessários forem diferentes. Confirme também a compatibilidade elétrica com o dispositivo antes da conexão.

Confira o ambiente e o movimento

Para aplicações móveis, considere o raio mínimo de flexão indicado de 10 vezes o diâmetro do cabo e as condições de movimento especificadas. Não extrapole velocidade, aceleração, torção ou temperatura além dos valores declarados.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Marca	IFM / ifm electronic	Fabricante informado para o produto.
SKU	EVC088	Código do produto no anúncio.
Part number do anúncio	EVC088	Identificação indicada nos dados básicos do anúncio.
Part number do catálogo	ADOAH040MSS0025H04	Identificação adicional registrada no dataset do catálogo.
GTIN	4021179226431	Identificador comercial informado.
Categoria	Tecnologia de conexão; cabo de conexão	Classificação do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
Peso	678,1 g	Peso informado no dataset do catálogo.
NCM	8544.42.00	Classificação fiscal registrada no dataset.

Aplicação e construção do cabo
Tipo de produto	Cabo de conexão com conector fêmea	Descrição de função fornecida pelo catálogo.
Aplicações declaradas	Aplicações industriais e automação industrial; máquinas-ferramentas, refrigerantes e lubrificantes	Cenários de aplicação indicados na ficha.
Comprimento	25 m	Comprimento nominal do cabo.
Material do cabo	PUR	Material de revestimento informado.
Cor do cabo	Preto	Cor indicada para o cabo.
Diâmetro do cabo	4,3 mm	Dimensão informada para o cabo.
Condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção dos condutores conforme dado do cabo.
Sem silicone	Sim	Característica declarada.
Sem halogênio	Sim	Característica declarada.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para aplicações com movimento; respeitar os parâmetros de movimento informados.
Ciclos de curvatura	> 5 milhões	Valor informado para ciclos de curvatura.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo declarado para aplicação flexível; não reduzir abaixo deste valor.
Esforço de torção	± 180 °/m	Limite de torção informado por metro.

Conexão elétrica
Conexão do soquete	1 x M12, angular; codificação A	Configuração mecânica da extremidade fêmea.
Gênero do conector	Fêmea	Tipo de conector informado nos dados do anúncio.
Número de contatos	4	Quantidade de contatos da conexão.
Material dos contatos	Dourado / banhado a ouro	Acabamento dos contatos indicado na ficha.
Material do corpo	TPU, laranja	Material e cor do corpo do conector.
Material do bloqueio / porca	Latão, niquelado	Material indicado para o bloqueio e para a porca.
Material da vedação	FKM	Material informado para a vedação.
Torque máximo de aperto	0,6...1,5 Nm	Faixa de torque declarada para o aperto.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores dos condutores informada no dataset; confirme a pinagem no documento técnico.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão informados pelo fabricante.
Capacidade de carga total	4 A	Limite declarado de corrente total; não exceder.
Classe de proteção elétrica	II	Classe informada no dataset.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados; a adequação depende da montagem correta e das condições definidas para cada classificação.
Temperatura ambiente	-25...90 °C	Faixa de temperatura ambiente informada.
Temperatura ambiente com aprovação cULus	Até 75 °C	Limite específico indicado para cULus.
Temperatura de armazenamento	-25...55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10...100 %	Faixa de umidade informada para armazenamento.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Classificação de condição climática de armazenamento informada.

Condições de movimento
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m	Condição declarada para a velocidade; não extrapolar para outros percursos sem validação.
Aceleração máxima	5 m/s²	Aceleração máxima informada em conjunto com a condição de movimento.

COMPATIBILIDADE

Comunicação

• A ficha não declara protocolo de comunicação específico. A compatibilidade de comunicação depende dos dispositivos conectados e da atribuição de sinais dos 4 contatos.

Conexões

Elétrica Conector fêmea M12 angular, codificação A, 4 contatos dourados; tensão de operação < 250 V AC / < 300 V DC e capacidade de carga total de 4 A. Verifique a pinagem e os requisitos elétricos do dispositivo conectado antes de instalar.

Processo Conexão elétrica por conector M12; não é uma conexão de processo para fluidos ou gases.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conectar um dispositivo com interface M12 macho, codificação A e 4 contatos, com atribuição elétrica compatível	✓	A conexão informada no cabo é fêmea M12, angular, codificação A, com 4 contatos. A compatibilidade elétrica depende da pinagem e dos limites do dispositivo.
Aplicação que exige tensão dentro dos limites declarados e corrente total de até 4 A	✓	A ficha informa < 250 V AC / < 300 V DC e capacidade de carga total de 4 A; respeite esses limites.
Aplicação que exige mais de 4 A de carga total	✗	A capacidade de carga total informada é 4 A.
Aplicação que exige conexão M12 de outra codificação, outro gênero ou número de contatos diferente	✗	A conexão especificada é fêmea, angular, codificação A, com 4 contatos; a ficha não declara outras configurações.
Uso móvel dentro dos parâmetros de movimento informados	✓	A ficha declara tolerância para dobras e deslocamentos e informa condições de velocidade e aceleração; verifique se a aplicação respeita esses limites.
Conexão direta a um protocolo ou dispositivo específico sem confirmar a pinagem	✗	A ficha não declara protocolo nem compatibilidade com modelos específicos. É necessário conferir a atribuição dos contatos e os dados do dispositivo.

INSTALAÇÃO

Como instalar o EVC088 IFM — Cabo de conexão com conector fêmea M12, 25 m, PUR, IP65/IP67/IP68/IP69K

Confirme que o dispositivo de destino possui conexão compatível: M12 macho, codificação A, 4 contatos, e valide a atribuição elétrica no documento do dispositivo.
Desenergize o circuito antes de realizar a conexão e confira se tensão e corrente previstas permanecem dentro dos limites declarados.
Inspecione o conector, os contatos, a vedação e o cabo; não instale componentes com danos visíveis.
Alinhe o conector sem forçar os contatos e acople-o ao dispositivo correspondente.
Aperte a conexão respeitando o torque informado de 0,6...1,5 Nm e assegure o assentamento correto da vedação.
Posicione o cabo respeitando o raio mínimo de flexão e os parâmetros de movimento; depois, verifique o acoplamento e a continuidade elétrica conforme o procedimento da instalação.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não funciona após a instalação.	Possível incompatibilidade na atribuição dos contatos, conexão incompleta ou ausência de alimentação no circuito.	Desenergize o circuito, confirme a pinagem nos documentos dos dispositivos, inspecione o acoplamento M12 e verifique a alimentação conforme o procedimento da instalação.
Há interrupções de sinal durante o movimento do cabo.	Possível esforço de flexão ou torção fora dos parâmetros informados, ou dano no cabo/conector.	Inspecione o trajeto e o cabo; confira o raio mínimo de flexão de 10 vezes o diâmetro e o limite de torção de ±180 °/m.
A conexão apresenta entrada de umidade ou perde vedação.	Possível acoplamento incompleto, vedação danificada ou montagem com torque fora da faixa especificada.	Verifique o estado e o assentamento da vedação, a conexão entre as partes e o torque de aperto indicado de 0,6...1,5 Nm.
O cabo ou a conexão aquece durante a operação.	A corrente total ou a tensão da aplicação pode ultrapassar os limites declarados, ou pode haver uma falha elétrica no circuito.	Interrompa a operação e confira os valores de tensão e corrente da aplicação contra os limites da ficha; inspecione também o cabo e os contatos antes de reutilizar.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica EVC088 — português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC088 e para que serve?

É um cabo de conexão IFM com conector fêmea M12, destinado a interligar componentes em aplicações industriais e de automação. A ficha indica uso em máquinas-ferramentas e aplicações com refrigerantes e lubrificantes.

O que preciso conferir para saber se encaixa no meu equipamento?

Confira se o equipamento possui conector M12 macho de codificação A com 4 contatos. A compatibilidade elétrica exige também validar a pinagem e os limites do circuito; a ficha não declara compatibilidade com modelos ou protocolos específicos.

O cabo serve se eu preciso de mais de 4 A?

Não para uma aplicação que exceda a capacidade de carga total declarada de 4 A. Verifique a corrente prevista no circuito antes de selecionar o cabo.

Posso usar o EVC088 em uma conexão M12 de outra codificação ou com outro número de contatos?

A ficha especifica conector fêmea M12 angular, codificação A, com 4 contatos. Não há dados que confirmem outras codificações ou quantidades de contatos.

O equipamento parou de funcionar depois de conectar o cabo; o que verifico primeiro?

Antes de substituir o cabo, confira se o conector está completamente acoplado e se a pinagem corresponde à do equipamento. Verifique também a alimentação do circuito com o procedimento adequado.

O sinal falha quando o cabo se movimenta; o que pode estar acontecendo?

Uma causa possível é flexão ou torção fora dos parâmetros declarados, ou dano no cabo. Inspecione o trajeto, respeite o raio mínimo de 10 vezes o diâmetro e confira o limite de torção informado.

Como decidir entre este cabo e uma versão de outro comprimento?

Escolha o EVC088 quando 25 m atenderem ao percurso e a conexão M12 fêmea angular, codificação A, de 4 contatos for compatível. Se o percurso exigir outro comprimento ou outra conexão, procure a versão correspondente e valide seus dados elétricos.

O produto acompanha outros acessórios?

Os dados fornecidos identificam o cabo de conexão e não listam acessórios incluídos. A embalagem é indicada como uma peça.

Quais cuidados devo ter ao instalar o cabo em uma aplicação móvel?

Respeite o raio mínimo de flexão de 10 vezes o diâmetro do cabo e as condições declaradas de movimento, velocidade e aceleração. Evite forçar o conector durante o alinhamento e confira a pinagem antes de energizar.

Como garantir o assentamento correto da conexão M12?

Alinhe e acople o conector sem forçar os contatos; aperte dentro da faixa informada de 0,6...1,5 Nm. Verifique o estado da vedação e confirme a conexão antes da operação.

GLOSSÁRIO TÉCNICO

M12, codificação A

Configuração mecânica indicada para o conector do cabo; a compatibilidade elétrica deve ser confirmada pela pinagem. (Ref.: conexão do soquete: M12 angular, codificação A)

IP69K

Grau de proteção declarado para o conjunto nas condições aplicáveis; não substitui a instalação e o acoplamento corretos. (Ref.: grau de proteção IP65, IP67, IP68 e IP69K)

PUR

Material informado para o revestimento do cabo. (Ref.: material do cabo: PUR)

Raio de flexão

Raio mínimo de curvatura indicado para aplicação flexível; deve ser respeitado para não exceder a condição declarada. (Ref.: mín. 10 x diâmetro do cabo)

Codificação de cores dos fios

Identificação dos condutores por cor: BK preto, BN marrom, BU azul e WH branco; a função de cada contato deve ser confirmada no diagrama técnico. (Ref.: cores dos fios)
