Cabo Conector Fêmea IFM EVC088 25m

Pré-visualizar: EVC088 IFM - Cabo Conector Fêmea IFM Automação Industrial 25m PUR IP69K

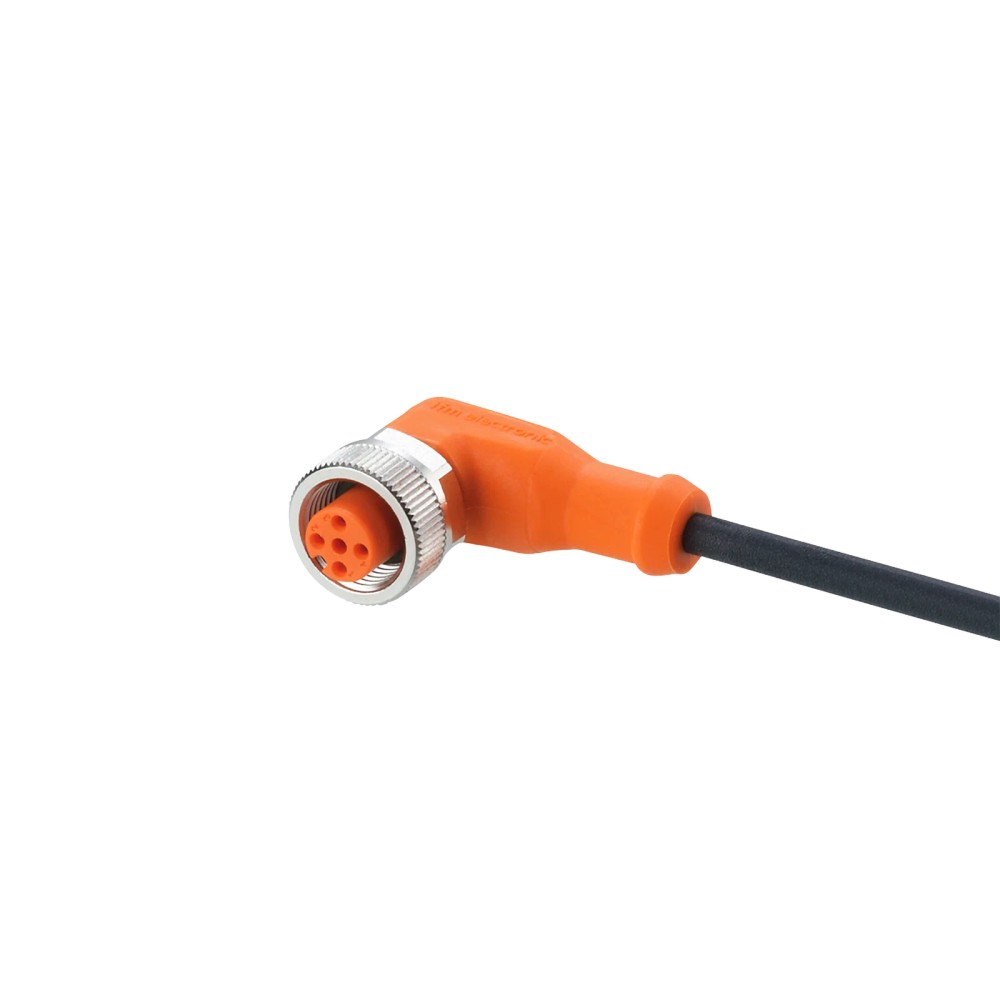

EVC088 IFM - Cabo Conector Fêmea IFM Automação Industrial 25m PUR IP69K

Imagem meramente ilustrativa

R$ 455,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC088
EAN: 4021179226431
NCM do produto: 85444200

Destaques do Produto Comprimento do cabo...mais

Fechar menu

Saiba mais sobre: "EVC088 IFM - Cabo Conector Fêmea IFM Automação Industrial 25m PUR IP69K"

Destaques do Produto

Comprimento do cabo

25 m

Tipo de conector

M12 fêmea angular, codificação A, 4 contatos

Material e diâmetro do cabo

PUR, Ø 4,3 mm

Limites elétricos

< 250 V AC / < 300 V DC; carga total de 4 A

Proteção declarada

IP65, IP67, IP68 e IP69K

Aplicação móvel

Tolerância a dobras e deslocamentos; ciclos de curvatura > 5 milhões, conforme condições especificadas

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC088 IFM — Cabo de conexão com conector fêmea M12, 25 m, PUR, IP69K

O EVC088 é um cabo de conexão IFM com conector fêmea M12 angular, destinado à conexão de equipamentos em aplicações industriais. Possui 25 m de comprimento, cabo PUR de 4 vias e contatos banhados a ouro. É especificado para tensão de operação inferior a 250 V AC e grau de proteção até IP69K, quando conectado corretamente.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC088
Tipo	Cabo de conexão com conector fêmea
Conexão	1 x M12, angular, codificação A, 4 contatos
Comprimento	25 m
Cabo	PUR, preto, Ø 4,3 mm; 4 x 0,34 mm²
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25 a 90 °C; cULus: até 75 °C
Propriedades	Sem silicone e sem halogênio; contatos banhados a ouro

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que necessitam de cabo M12 fêmea angular, codificação A, com 4 contatos e comprimento de 25 m.
Aplicações de automação industrial e máquinas-ferramenta, incluindo ambientes com refrigerantes e lubrificantes, conforme descrição do fabricante.
Instalações que requerem cabo PUR sem silicone e sem halogênio, observando os limites elétricos, ambientais e de instalação especificados.

⚠ Considere outro se precisa de:

Não selecionar para uma conexão que exija outro tipo de conector, codificação ou número de contatos; validar a interface do equipamento antes da compra.
Não exceder os limites declarados de tensão, corrente, temperatura ou velocidade de deslocamento.
Não presumir proteção contra ingresso de água ou poeira em uma instalação com conexão solta ou inadequadamente acoplada; verificar a montagem e as condições requeridas para o grau IP.

APLICAÇÕES E USO

Aplicação comprovada pela ficha: conexão em aplicações industriais e de automação industrial.
Aplicação comprovada pela ficha: máquinas-ferramenta, incluindo contextos com refrigerantes e lubrificantes; respeitar as condições ambientais e de instalação declaradas.
Possibilidade de uso inferida: conexão móvel em máquinas, desde que a instalação respeite o raio mínimo de flexão, a velocidade, a aceleração e as demais condições especificadas; validar o ciclo real de movimento antes da aplicação.

COMO ESCOLHER

Antes de comprar o EVC088 IFM — Cabo de conexão com conector fêmea M12, 25 m, PUR, IP69K, verifique estes pontos:

Escolha o EVC088 quando

A interface requerida for M12 fêmea angular, codificação A, com 4 contatos, e forem adequados o comprimento de 25 m, o cabo PUR de Ø 4,3 mm e os limites elétricos informados.

Verifique outra configuração quando

O equipamento exigir outro gênero ou geometria de conector, outra codificação, quantidade diferente de contatos ou comprimento distinto. Confirme a configuração da porta e a pinagem no equipamento correspondente; esses dados não definem, por si só, compatibilidade elétrica.

Avalie as condições da instalação

Para uso móvel, considere o raio mínimo de flexão de 10 x o diâmetro do cabo e os limites de velocidade e aceleração especificados. Não extrapole os valores de ensaio de flexão para condições diferentes das informadas.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo / SKU	EVC088	Identificação do produto no anúncio.
GTIN	4021179226431	Identificador comercial informado.
Tipo de produto	Cabo de conexão com conector fêmea	Categoria funcional do componente.
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Aplicações descritas na ficha do produto.
Características especiais	Sem silicone; sem halogênio; contatos banhados a ouro; tolerâncias para dobras e deslocamentos	Propriedades declaradas para o cabo e o conector.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites declarados de tensão de operação.
Capacidade de carga total	4 A	Valor máximo informado para a carga total.
Classe de proteção	II	Classificação indicada na ficha.

Conexão e construção do cabo
Conector	1 x M12, angular; codificação A; 4 contatos, dourados	Configuração mecânica e quantidade de contatos informadas.
Material do corpo do conector	TPU, laranja	Material e cor do corpo do conector.
Bloqueio	Latão, niquelado	Material e acabamento do mecanismo de bloqueio.
Vedação	FKM	Material da vedação do conector.
Material da porca	Latão, niquelado	Material e acabamento informados para a porca.
Cabo	25 m; PUR; sem halogênio; preto; Ø 4,3 mm; 4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões declaradas do cabo.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores informada na ficha; não substitui a pinagem do equipamento.
Comprimento	25 m	Comprimento nominal do conjunto.

Proteção e condições ambientais
Grau de proteção	IP65; IP67; IP68; IP69K	Graus declarados; a proteção efetiva depende da instalação e do acoplamento corretos.
Temperatura ambiente	-25 a 90 °C	Faixa de temperatura ambiente informada.
Limite de temperatura cULus	Até 75 °C	Restrição indicada pela ficha para cULus.
Temperatura ambiente em movimento	-25 a 90 °C	Faixa informada para condição móvel.
Temperatura de armazenamento	-25 a 55 °C	Faixa permitida indicada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa de umidade informada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência climática indicada para armazenamento.

Movimento e instalação mecânica
Ciclos de curvatura	> 5 milhões	Valor declarado; não representa garantia de vida útil em condições distintas das especificadas.
Raio de flexão em aplicação flexível	Mín. 10 x o diâmetro do cabo	Raio mínimo informado para aplicação flexível.
Esforço de torção	± 180 °/m	Valor de torção indicado na ficha.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Limite válido sob as condições de deslocamento e aceleração descritas.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa de torque indicada para o aperto da conexão.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para aplicações com movimento.

Dados físicos e fornecimento
Peso	678,1 g	Peso informado no conjunto de dados do produto.
Dimensões informadas	26,5 x 15,5 x 36,5 mm	Dimensões registradas na ficha; conferir o desenho dimensional para interpretação e montagem.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha do produto.

Conexões

Elétrica Conector M12 fêmea angular, codificação A, com 4 contatos. Tensão de operação < 250 V AC / < 300 V DC e capacidade de carga total de 4 A. A compatibilidade elétrica depende da pinagem e dos sinais requeridos pelo equipamento conectado, que não estão detalhados na ficha fornecida.

Processo Não aplicável: trata-se de um cabo de conexão elétrica, sem conexão de processo para fluido ou pressão.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com porta M12 macho, codificação A, 4 contatos, e requisitos elétricos dentro dos limites especificados	✓	A configuração do conector e os limites elétricos declarados podem corresponder; confirme também a pinagem exigida pelo equipamento.
Equipamento que exige outra codificação M12, outro número de contatos ou conector fêmea no lado de acoplamento	✗	A interface indicada para o cabo é M12 fêmea angular, codificação A, com 4 contatos; a ficha não confirma compatibilidade com configurações distintas.
Circuito com tensão ou carga acima dos limites declarados	✗	A ficha especifica tensão inferior a 250 V AC / 300 V DC e capacidade de carga total de 4 A; não exceder esses valores.
Aplicação móvel dentro dos limites especificados de flexão, velocidade e aceleração	✓	A ficha declara tolerância a dobras e deslocamentos, mais de 5 milhões de ciclos de curvatura e limites de movimento; a vida útil depende das condições reais de instalação.

INSTALAÇÃO

Como instalar o EVC088 IFM — Cabo de conexão com conector fêmea M12, 25 m, PUR, IP69K

Confirme que a porta do equipamento corresponde a M12 macho, codificação A e 4 contatos; valide a pinagem no manual do equipamento.
Verifique o comprimento necessário e encaminhe o cabo sem tração, esmagamento ou contato com arestas que possam danificar o revestimento.
Em aplicação flexível, mantenha raio de flexão mínimo de 10 vezes o diâmetro do cabo.
Para movimento, respeite a velocidade máxima de 3,3 m/s somente nas condições informadas: deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Acople e aperte a conexão dentro da faixa de torque indicada de 0,6 a 1,5 Nm, sem exceder o limite.
Antes de energizar, inspecione o cabo e a conexão, confirme a pinagem e assegure o acoplamento adequado para as condições de proteção requeridas.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece o sinal ou não opera.	Conector incompatível com a porta, pinagem diferente da requerida ou contato elétrico inadequado.	Confirme codificação, número de contatos e pinagem nos documentos do equipamento; inspecione o acoplamento e verifique continuidade com o circuito desenergizado.
Interrupções intermitentes durante o movimento do cabo.	Flexão abaixo do raio mínimo, tração, torção ou movimento fora das condições especificadas.	Inspecione o trajeto do cabo e meça o raio de flexão; compare velocidade e aceleração com os limites informados.
Umidade ou contaminantes aparecem na conexão.	Acoplamento incompleto, vedação danificada ou condição de instalação que não mantém o grau de proteção requerido.	Desenergize e inspecione o acoplamento, a vedação e o estado do conector; confirme que a montagem corresponde às condições de proteção pretendidas.
A conexão aquece ou há falha elétrica sob carga.	Corrente ou tensão acima dos limites declarados, contato deficiente ou ligação incorreta.	Desenergize antes da inspeção; confira tensão e carga total em relação aos limites da ficha e valide a pinagem e o estado dos contatos.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVC088 em português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC088 e com que tipo de conexão ele trabalha?

É um cabo de conexão IFM com conector fêmea M12 angular, codificação A e 4 contatos. A compatibilidade elétrica depende também da pinagem exigida pelo equipamento.

Qual é o comprimento do cabo e de que material é feito?

O cabo tem 25 m e revestimento PUR. A ficha também o identifica como preto, com diâmetro de 4,3 mm e quatro condutores de 0,34 mm².

O EVC088 serve para uma aplicação acima de 4 A?

Não é indicado exceder a capacidade de carga total declarada de 4 A. Verifique a corrente do circuito antes de selecionar o cabo.

Posso usar este cabo em temperaturas acima de 90 °C?

A ficha informa temperatura ambiente de até 90 °C e limite cULus de até 75 °C. Não há suporte na ficha para uso acima desses valores.

O cabo falha quando a máquina se movimenta; o que devo verificar antes de trocá-lo?

Verifique se há flexão abaixo do raio mínimo, tração ou torção no trajeto e compare o movimento com os limites declarados. Inspecione também o cabo e o acoplamento por danos.

A conexão perde sinal de forma intermitente; preciso substituir o cabo?

Não necessariamente: a causa pode ser pinagem incompatível, acoplamento incompleto ou contato inadequado. Confirme primeiro a pinagem do equipamento, a conexão e a continuidade elétrica.

Devo comprar este cabo ou procurar uma versão com outro conector?

Escolha o EVC088 se o equipamento exigir M12 fêmea angular, codificação A, 4 contatos e 25 m de cabo. Para outra geometria, codificação, quantidade de contatos ou comprimento, procure a configuração correspondente.

O produto inclui acessórios ou vem em kit?

A ficha informa uma peça por embalagem e não especifica acessórios inclusos. Portanto, não há acessórios adicionais confirmados no conjunto de dados fornecido.

Que cuidados devo ter ao instalar o cabo em uma máquina móvel?

Mantenha o raio de flexão mínimo de 10 vezes o diâmetro do cabo e respeite os limites de movimento informados. Aperte a conexão dentro da faixa de 0,6 a 1,5 Nm.

O EVC088 pode ser usado em máquinas-ferramenta com refrigerantes e lubrificantes?

Essa aplicação é indicada na descrição do produto. Confirme que as condições reais de operação permanecem dentro das faixas ambientais e dos limites de instalação informados.

GLOSSÁRIO TÉCNICO

Codificação A

Padrão de codificação mecânica do conector M12 indicado para identificar a configuração da interface; não confirma sozinho a pinagem elétrica do equipamento.

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de sólidos e água, condicionada à instalação e ao acoplamento adequados.

PUR

Poliuretano, material indicado para o revestimento do cabo.

Raio de flexão

Raio mínimo de curvatura indicado para evitar dobrar o cabo além da condição especificada para aplicação flexível.

Capacidade de carga total

Limite de corrente total informado para a conexão; não deve ser excedido na aplicação.
