Cabo de Conexão Fêmea M12 IFM EVC087

Pré-visualizar: EVC087 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 20m PUR IP69K

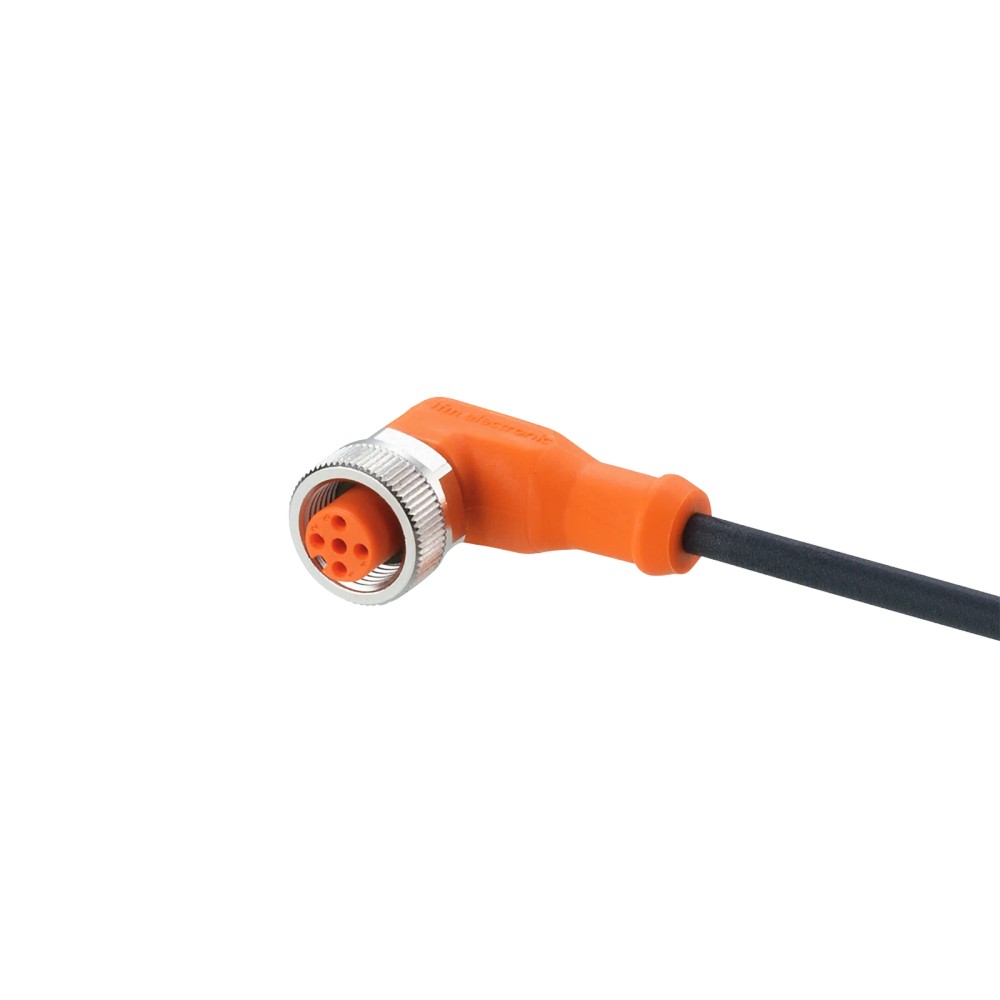

EVC087 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 20m PUR IP69K

Imagem meramente ilustrativa

R$ 426,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC087
EAN: 4021179226424
NCM do produto: 85444200

Destaques do Produto Conector M12 fêmea...mais

Fechar menu

Saiba mais sobre: "EVC087 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 20m PUR IP69K"

Destaques do Produto

Conector

M12 fêmea angular, codificação A, 4 pinos

Comprimento

20 m

Revestimento do cabo

PUR, preto, Ø 4,3 mm

Tensão de operação

< 250 V AC / < 300 V DC

Capacidade de carga total

4 A

Proteção

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM EVC087 — Cabo de conexão fêmea M12 angular, 4 pinos, 20 m, PUR, IP65/IP67/IP68/IP69K

O IFM EVC087 é um cabo de conexão com conector fêmea M12 angular, destinado a interligar componentes em sistemas de automação industrial. Possui 4 contatos banhados a ouro, cabo PUR de 20 m e proteção IP65, IP67, IP68 e IP69K. É livre de silicone e halogênio e especificado para aplicações com dobras e deslocamentos.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC087
Tipo de conexão	1 soquete fêmea M12 angular, codificação A, 4 contatos
Comprimento do cabo	20 m
Material do cabo	PUR, preto
Grau de proteção	IP65, IP67, IP68 e IP69K
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Seção e construção dos condutores	4 x 0,34 mm²; cada condutor com 42 x Ø 0,1 mm
Temperatura ambiente	-25 a 90 °C
Raio mínimo de flexão em aplicação flexível	10 x o diâmetro do cabo

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Interligação de componentes de automação industrial que utilizem conexão correspondente a M12 fêmea angular, codificação A, 4 pinos, e cujos requisitos elétricos estejam dentro dos limites informados.
Aplicações em máquinas-ferramenta e em ambientes com refrigerantes e lubrificantes, conforme aplicação indicada na ficha.
Instalações com flexão ou deslocamento do cabo, observando o raio mínimo de flexão e os limites de movimento informados pelo fabricante.

⚠ Considere outro se precisa de:

Não selecionar se o equipamento exigir conector com codificação, gênero, número de pinos ou orientação diferentes dos informados; confirmar a interface do dispositivo antes da compra.
Não aplicar acima de 4 A de capacidade de carga total ou fora dos limites de tensão especificados.
Não usar em instalação flexível com raio de curvatura inferior a 10 vezes o diâmetro do cabo.

APLICAÇÕES E USO

Uso declarado em aplicações industriais e sistemas de automação industrial: verificar que a conexão do equipamento corresponda a M12 fêmea angular, codificação A, 4 contatos, e validar a pinagem.
Uso declarado em máquinas-ferramenta e aplicações com refrigerantes e lubrificantes. A ficha também indica graus de proteção IP65, IP67, IP68 e IP69K; a proteção efetiva depende da conexão corretamente montada e das condições de uso.
Aplicações com cabo móvel ou sujeito a flexão são contempladas pela ficha. Respeitar raio mínimo de 10 vezes o diâmetro do cabo, temperatura de -25 a 90 °C em movimento e condições de velocidade e aceleração especificadas.
A adequação a uma esteira porta-cabos específica não pode ser determinada apenas pela descrição: avaliar curso, orientação, aceleração, torção e condições reais da instalação conforme os limites do fabricante.

COMO ESCOLHER

Antes de comprar o IFM EVC087 — Cabo de conexão fêmea M12 angular, 4 pinos, 20 m, PUR, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVC087 quando

A instalação exigir 20 m de cabo PUR com conector fêmea M12 angular, codificação A e 4 contatos, e as condições elétricas, ambientais e de flexão estiverem dentro dos valores especificados.

Verifique outra configuração quando

O equipamento exigir outro comprimento, conector reto, outro gênero, codificação ou quantidade de contatos. A compatibilidade depende também da pinagem e dos limites elétricos do dispositivo conectado, que devem ser conferidos na documentação correspondente.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Modelo	EVC087	Código do produto indicado no anúncio.
Tipo de produto	Cabo de conexão com conector fêmea	Descrição do produto na ficha do fabricante.
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramenta; refrigerantes e lubrificantes	Aplicações declaradas na ficha.
Características especiais	Sem silicone; sem halogênio; contatos banhados a ouro; tolerâncias para dobras e deslocamentos	Características indicadas para o produto.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites informados na ficha; respeitar também os requisitos do dispositivo conectado.
Capacidade de carga total	4 A	Limite de carga total especificado.
Classe de proteção	II	Classificação indicada na ficha.

Conexões elétricas e condutores
Soquete	1 x M12, fêmea, angular, codificação A, 4 contatos dourados	Configuração da conexão elétrica do lado do soquete.
Corpo do conector	TPU, laranja	Material e cor informados para o corpo do soquete.
Bloqueio	Latão, niquelado	Material indicado para o mecanismo de bloqueio.
Vedação	FKM	Material indicado para a vedação do soquete.
Cabo	20 m, PUR, sem halogênio, preto, Ø 4,3 mm	Construção e comprimento declarados para o cabo.
Condutores	4 x 0,34 mm²; 42 x Ø 0,1 mm por condutor	Construção indicada para os condutores.
Contatos	Banhados a ouro	Acabamento dos contatos do conector.
Porca	Latão, niquelado	Material informado para a porca.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68 e IP69K	Classes declaradas na ficha; a proteção depende da instalação correta e das condições definidas pelo fabricante.
Temperatura ambiente	-25 a 90 °C	Faixa de temperatura ambiente indicada.
Temperatura ambiente em movimento	-25 a 90 °C	Faixa indicada para condição móvel.
Temperatura de armazenamento	-25 a 55 °C	Limites indicados para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa de umidade de armazenamento especificada.
Classe de condições climáticas	1K22 / DIN 60721-3-1	Classificação e referência indicadas na ficha.

Dados mecânicos e movimento
Material do cabo	PUR	Material de revestimento indicado.
Material do invólucro	TPU	Material indicado para o invólucro do conector.
Raio mínimo de flexão em aplicação flexível	10 x o diâmetro do cabo	Limite mínimo declarado para instalação flexível.
Ciclos de curvatura	> 5 milhões	Valor informado na ficha; a vida efetiva depende das condições de aplicação.
Esforço de torção	± 180 °/m	Limite de torção indicado.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição específica de movimento declarada; não extrapolar para outros cursos ou acelerações.
Torque de aperto máximo	0,6 a 1,5 Nm	Faixa indicada para o aperto da conexão.
Peso	548,9 g	Peso informado no conjunto de dados do produto.
Dimensões	26,5 x 15,5 x 36,5 mm	Dimensões listadas na ficha; confirmar referência e orientação no desenho dimensional.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha; o cabo não deve ser tratado como conversor ou interface de protocolo.

• Compatibilidade de sinal depende da pinagem e dos requisitos do equipamento conectado, que não são detalhados na ficha do cabo.

Conexões

Elétrica Cabo com 4 condutores de 0,34 mm² e soquete fêmea M12 angular, codificação A, 4 contatos dourados. Tensão de operação < 250 V AC / < 300 V DC e capacidade de carga total de 4 A. Conferir pinagem e carga do equipamento conectado antes da instalação.

Processo Não possui conexão de processo indicada. A conexão disponível é elétrica: soquete fêmea M12 angular, codificação A, 4 contatos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conector M12 macho, codificação A, 4 pinos e pinagem compatível	✓	A correspondência mecânica indicada é M12 fêmea, codificação A e 4 contatos; a compatibilidade elétrica ainda depende da pinagem e dos limites do dispositivo.
Dispositivo que exige outra codificação, gênero ou número de contatos	✗	A interface indicada para este cabo é fêmea M12 angular, codificação A, com 4 contatos.
Circuito dentro dos limites de tensão e capacidade de carga informados	✓	A ficha especifica tensão inferior a 250 V AC / 300 V DC e capacidade de carga total de 4 A; verificar também a pinagem e os requisitos do equipamento.
Instalação que exige protocolo de comunicação específico	✗	A ficha não declara protocolo nem desempenho de transmissão; confirmar a adequação do cabo e do circuito na documentação dos dispositivos.
Instalação sujeita a flexão com raio igual ou superior a 10 vezes o diâmetro do cabo	✓	Esse é o raio mínimo especificado para aplicação flexível. Os demais limites de movimento também devem ser respeitados.

INSTALAÇÃO

Como instalar o IFM EVC087 — Cabo de conexão fêmea M12 angular, 4 pinos, 20 m, PUR, IP65/IP67/IP68/IP69K

Desenergize o circuito antes de conectar ou desconectar o cabo.
Confirme no equipamento o conector correspondente: M12 macho, codificação A, 4 contatos; valide a pinagem na documentação do dispositivo.
Planeje o percurso do cabo de 20 m evitando tração, esmagamento e torção fora do limite informado.
Em instalação flexível, mantenha raio de curvatura igual ou superior a 10 vezes o diâmetro do cabo.
Acople o conector alinhando as interfaces e aperte dentro da faixa de torque especificada, sem forçar a rosca.
Após a montagem, confira o travamento, a vedação e a continuidade elétrica; mantenha a instalação dentro dos limites de tensão, corrente e temperatura.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não recebe sinal ou alimentação.	Conector incompatível, acoplamento incompleto, pinagem divergente ou circuito fora dos limites do cabo.	Desenergize o circuito; confira codificação, número de contatos e pinagem nas documentações dos dois dispositivos e verifique continuidade e tensão aplicada.
Falha intermitente durante o movimento do cabo.	Raio de curvatura abaixo do mínimo, torção ou movimento fora das condições especificadas.	Inspecione o trajeto e o cabo durante o ciclo; confira o raio de flexão, a torção e os limites de velocidade e aceleração aplicáveis.
Umidade ou contaminantes aparecem na conexão.	Acoplamento incompleto, vedação danificada ou instalação fora das condições necessárias para manter a proteção IP declarada.	Inspecione a interface, a vedação e o travamento; confirme a montagem e as condições de exposição antes de atribuir a falha ao cabo.
Aquecimento ou interrupção do circuito sob carga.	Corrente total acima de 4 A, tensão fora do limite informado ou contato elétrico deficiente.	Meça tensão e corrente em operação e inspecione o acoplamento; compare os resultados com os limites da ficha e os requisitos do dispositivo.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC087 em português (Datasheet) Desenho em escala do conector (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC087 e para que serve?

É um cabo de conexão com soquete fêmea M12 angular, usado para interligar componentes de automação. A ficha especifica 4 contatos, comprimento de 20 m e revestimento PUR.

Com quais dispositivos o conector pode ser usado?

Mecanicamente, deve corresponder a um conector M12 macho, codificação A, com 4 contatos. A compatibilidade elétrica depende da pinagem e dos requisitos do equipamento conectado.

O que acompanha o produto?

A ficha identifica o produto como um cabo de conexão com conector fêmea. Não informa acessórios inclusos; consulte o fornecedor para confirmar o conteúdo da embalagem.

Este cabo serve para equipamento que exige M12 de outra codificação ou com mais pinos?

A configuração informada é M12 fêmea, codificação A, com 4 contatos. Se o equipamento exigir outra codificação ou quantidade de contatos, a interface indicada não corresponde.

Posso usar o EVC087 em um circuito acima de 4 A?

Não selecione o cabo para uma carga superior à capacidade total especificada de 4 A. Verifique a corrente real do circuito e os requisitos do equipamento antes da instalação.

O equipamento parou de funcionar depois da conexão; o que devo verificar antes de trocar o cabo?

Confira o acoplamento, a correspondência da codificação e dos contatos, a pinagem e a tensão do circuito. Verifique continuidade com o circuito desenergizado e compare os valores medidos com os limites do cabo.

O sinal falha quando o cabo se movimenta; qual pode ser a causa?

Flexão excessiva, torção ou movimento fora das condições especificadas pode causar falhas. Inspecione o trajeto e compare o raio de curvatura e as condições de movimento com a ficha.

Escolho este cabo de 20 m ou procuro outra versão?

Escolha o EVC087 se forem necessários 20 m, conector fêmea M12 angular, codificação A e 4 contatos. Para outro comprimento ou configuração de conector, confirme uma versão correspondente e valide a pinagem.

Que cuidado devo ter ao instalar o cabo em uma aplicação flexível?

Mantenha o raio de curvatura igual ou superior a 10 vezes o diâmetro do cabo e evite torção acima do limite indicado. Observe também as condições de movimento informadas pelo fabricante.

O cabo acompanha desenho ou instrução de pinagem?

Há um desenho em escala listado na documentação do produto. A ficha fornecida não apresenta um documento separado de pinagem; consulte a folha de dados e a documentação do dispositivo conectado.

GLOSSÁRIO TÉCNICO

M12

Família de conexão circular usada neste produto; a ficha especifica um soquete fêmea angular.

Codificação A

Identificação da configuração de interface do conector M12 especificada para este cabo; deve corresponder à conexão do dispositivo.

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de elementos, conforme as condições de ensaio e instalação aplicáveis. (Ref.: IP65, IP67, IP68 e IP69K)

PUR

Poliuretano, material indicado para o revestimento do cabo. (Ref.: material do cabo)

Raio de flexão

Raio mínimo de curvatura admissível do cabo em aplicação flexível. (Ref.: 10 x o diâmetro do cabo)
