Cabo Conector Fêmea M12 IFM EVC087 20m IP69K

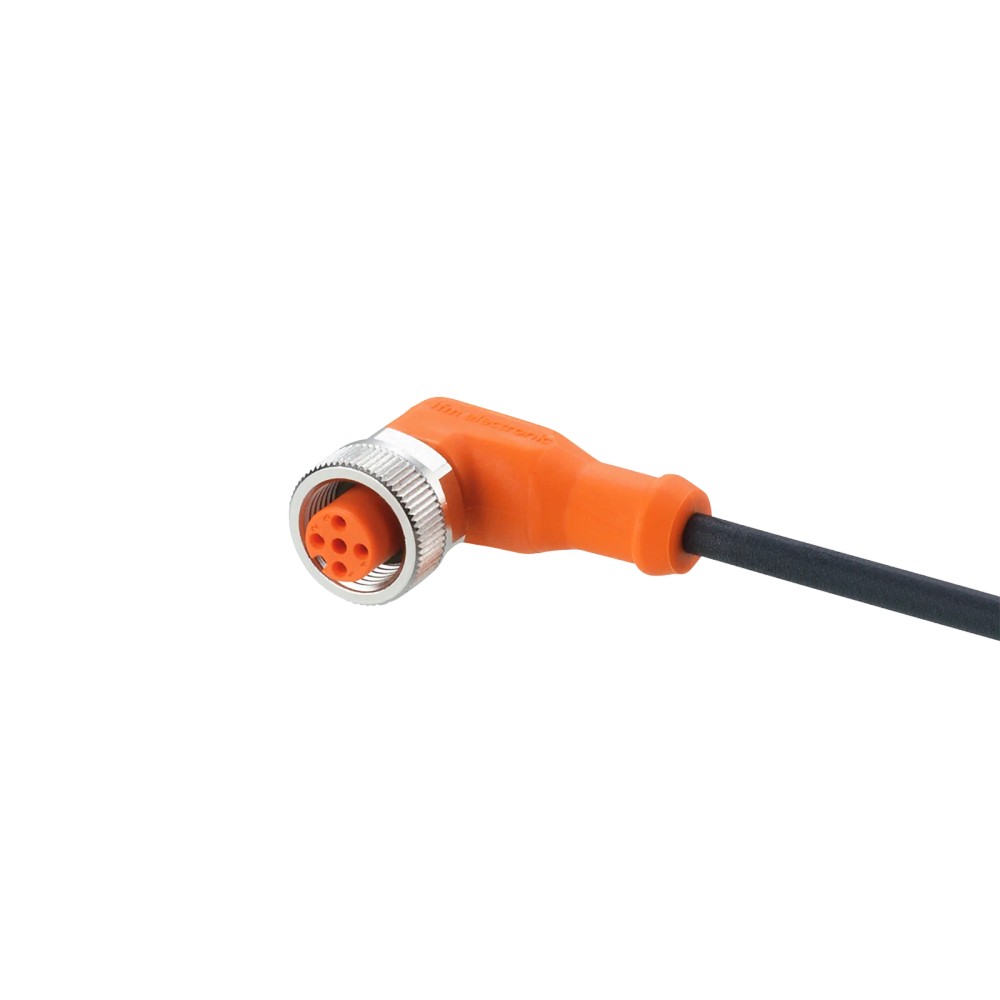

Pré-visualizar: EVC087 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 20m PUR IP69K

EVC087 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 20m PUR IP69K

Imagem meramente ilustrativa

R$ 426,48

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC087
EAN: 4021179226424
NCM do produto: 85444200

Destaques do Produto Comprimento do cabo...mais

Fechar menu

Saiba mais sobre: "EVC087 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 20m PUR IP69K"

Destaques do Produto

Comprimento do cabo

20 m

Conector

M12 fêmea angular, 4 pinos, codificação A

Material do cabo

PUR

Proteção

IP65, IP67, IP68 e IP69K

Limites elétricos

< 250 V AC / < 300 V DC; carga total de 4 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o IFM EVC087 — Cabo de conexão com conector fêmea M12 angular, 4 pinos, 20 m, PUR, IP69K

O IFM EVC087 é um cabo de conexão de 20 m com conector fêmea M12 angular de 4 pinos, destinado a conexões em automação industrial. Possui cabo em PUR, contatos banhados a ouro e proteção especificada como IP65, IP67, IP68 e IP69K. É livre de silicone e halogênio e tem tensão de operação inferior a 250 V AC.

PRINCIPAIS ESPECIFICAÇÕES

Fabricante / modelo	IFM EVC087
Tipo	Cabo de conexão com conector fêmea
Conector	M12 angular, 4 pinos, codificação A
Comprimento	20 m
Material do cabo	PUR, sem halogênio
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25 a 90 °C
Código do fabricante	EVC087

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de automação industrial que exijam cabo de 20 m e conector fêmea M12 angular, 4 pinos, codificação A.
Aplicações em máquinas-ferramenta e em ambientes com refrigerantes e lubrificantes, conforme aplicação indicada na ficha.
Instalações que requeiram cabo PUR sem silicone e sem halogênio e os graus de proteção declarados, com a conexão montada corretamente.

⚠ Considere outro se precisa de:

Não selecionar quando o equipamento exigir conector macho, outra quantidade de pinos, outra codificação ou outra geometria de conector.
Não utilizar acima dos limites especificados de tensão, corrente ou temperatura.
Não tratar a classificação IP como garantia de proteção se o conector não estiver corretamente acoplado e instalado.

APLICAÇÕES E USO

Aplicação indicada na ficha: automação industrial, incluindo máquinas-ferramenta e uso com refrigerantes e lubrificantes. Respeite a faixa de temperatura ambiente declarada e os limites elétricos do cabo.
Aplicação possível, a validar pelo projeto: esteiras de arraste e instalações com dobras ou deslocamentos, pois a ficha declara tolerância a dobras e deslocamentos, ciclos de curvatura superiores a 5 milhões e parâmetros específicos de movimento. Confirme se o percurso, a velocidade, a aceleração e o raio de flexão reais atendem às condições do fabricante.

COMO ESCOLHER

Antes de comprar o IFM EVC087 — Cabo de conexão com conector fêmea M12 angular, 4 pinos, 20 m, PUR, IP69K, verifique estes pontos:

Escolha o EVC087 quando

A aplicação exigir cabo de conexão de 20 m, conector fêmea M12 angular de 4 pinos com codificação A e atender aos limites elétricos e ambientais informados.

Verifique outra configuração quando

O equipamento exigir conector macho, codificação ou número de pinos diferentes, comprimento distinto ou condições elétricas e ambientais fora dos limites especificados. Confirme a atribuição dos pinos no datasheet do fabricante antes da ligação.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	ifm electronic / IFM	Identificação informada para o produto.
Modelo / SKU	EVC087	Código do produto no anúncio e na ficha do fabricante.
Part number do catálogo	ADOAH040MSS0020H04	Identificador apresentado nos dados do catálogo.
GTIN	4021179226424	Identificador comercial do produto.
Tipo de produto	Cabo de conexão com conector fêmea	Classificação do componente.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
Peso	548,9 g	Peso indicado nos dados do catálogo.
NCM	8544.42.00	Classificação fiscal fornecida nos dados do catálogo.

Conexão elétrica
Conector	1 x M12, fêmea, angular, codificação A	Configuração da conexão elétrica do soquete.
Contatos	4, banhados a ouro	Quantidade e acabamento dos contatos.
Material do corpo do soquete	TPU, laranja	Material e cor declarados para o corpo do soquete.
Material do bloqueio	Latão, niquelado	Material indicado para o elemento de bloqueio.
Material da vedação	FKM	Material declarado para a vedação.
Torque de aperto máximo	0,6 a 1,5 Nm	Faixa informada para o aperto da conexão.
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão declarados pelo fabricante.
Capacidade de carga total	4 A	Capacidade de carga informada para o conjunto.
Classe de proteção	II	Classe de proteção indicada na ficha.

Cabo
Comprimento	20 m	Comprimento informado para o cabo.
Material	PUR	Material de revestimento do cabo.
Cor	Preto	Cor indicada para o cabo.
Diâmetro externo	4,3 mm	Dimensão declarada para o cabo.
Condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção informada para os condutores.
Livre de halogênio	Sim	Característica declarada para o cabo.
Livre de silicone	Sim	Característica declarada para o produto.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção listados na ficha; a instalação e o acoplamento devem seguir as instruções do fabricante.
Temperatura ambiente	-25 a 90 °C	Faixa de temperatura ambiente declarada.
Temperatura ambiente em movimento	-25 a 90 °C	Faixa declarada para uso móvel.
Temperatura de armazenamento	-25 a 55 °C	Faixa de temperatura especificada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa informada para armazenamento.
Classe de condições climáticas	1K22 / DIN 60721-3-1	Classificação climática declarada.

Dados mecânicos e movimento
Ciclos de curvatura	> 5 milhões	Resistência a ciclos de curvatura indicada na ficha.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo declarado para aplicação flexível; considerar o diâmetro externo do cabo.
Esforço de torção	± 180°/m	Valor de torção indicado pelo fabricante.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condições específicas informadas para o valor máximo de velocidade.
Adequação a movimento	Tolerâncias para dobras e deslocamentos	Característica especial indicada para aplicações com movimento.
Dimensões informadas	26,5 x 15,5 x 36,5 mm	Dimensões listadas nos dados do catálogo; confirme no desenho dimensional a que componente se referem.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha. O cabo é identificado como componente de conexão M12 de 4 pinos, codificação A; isso não determina, por si só, compatibilidade com um protocolo específico.

Conexões

Elétrica Cabo de 20 m, PUR, preto, Ø 4,3 mm, 4 x 0,34 mm²; conector fêmea M12 angular, codificação A, 4 contatos banhados a ouro. Tensão de operação < 250 V AC / < 300 V DC e capacidade de carga total de 4 A. Verifique a pinagem e os requisitos elétricos dos dispositivos conectados no datasheet.

Processo Conector fêmea M12 angular. A ficha não informa uma conexão de processo mecânica separada; a compatibilidade mecânica depende de o dispositivo possuir conector M12 correspondente, com codificação A e geometria compatível.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conector M12 correspondente, codificação A, 4 pinos e requisito de cabo de 20 m	✓	A configuração do conector e o comprimento correspondem aos dados do EVC087; confirme também os requisitos elétricos e a pinagem.
Dispositivo que exige conector macho no cabo ou configuração M12 diferente	✗	O produto tem conector fêmea M12 angular, 4 pinos, codificação A; a ficha não indica outra configuração.
Circuito com tensão ou corrente acima dos limites declarados	✗	A ficha indica tensão < 250 V AC / < 300 V DC e capacidade de carga total de 4 A.
Aplicação em máquina-ferramenta com refrigerantes e lubrificantes	✓	Esse cenário consta como aplicação na ficha; respeite as condições ambientais e a montagem especificadas pelo fabricante.

INSTALAÇÃO

Como instalar o IFM EVC087 — Cabo de conexão com conector fêmea M12 angular, 4 pinos, 20 m, PUR, IP69K

Confirme que o dispositivo de destino possui conexão M12 compatível, codificação A, 4 pinos e interface fêmea/macho correspondente.
Verifique no datasheet a atribuição dos pinos e os requisitos elétricos do dispositivo antes de conectar; a ficha disponível não detalha o pinout.
Desenergize o circuito antes de realizar a conexão e confirme que a tensão e a corrente estão dentro dos limites do cabo.
Alinhe o conector com a codificação do receptáculo e acople sem forçar os contatos.
Aperte o bloqueio dentro da faixa de torque indicada pelo fabricante, de 0,6 a 1,5 Nm.
Em instalação móvel, respeite o raio mínimo de flexão declarado e valide as condições de movimento indicadas para o percurso.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não recebe sinal ou alimentação.	Conector não totalmente acoplado, pinos desalinhados ou pinagem incompatível com o dispositivo.	Desenergize o circuito, confira o acoplamento e compare a pinagem dos dois equipamentos com os respectivos documentos técnicos.
Interrupções intermitentes durante o movimento do cabo.	Raio de flexão abaixo do mínimo declarado, esforço de torção ou percurso fora das condições de movimento especificadas.	Inspecione o trajeto e o cabo em movimento; verifique o raio de flexão e compare velocidade, comprimento de deslocamento e aceleração com os dados da ficha.
A conexão apresenta sinais de entrada de umidade ou sujeira.	Conector não acoplado corretamente, vedação danificada ou montagem fora das condições necessárias para a proteção IP declarada.	Inspecione a vedação e as superfícies de acoplamento e confirme que o conector está corretamente montado, conforme as instruções do fabricante.
A conexão ou o cabo aquece durante a operação.	Circuito operando acima da tensão ou da capacidade de carga declaradas, ou contato elétrico inadequado.	Meça tensão e corrente do circuito e inspecione o acoplamento; compare os valores com os limites especificados para o EVC087.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC087 em português (Datasheet) Desenho dimensional (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC087 e para que serve?

É um cabo de conexão de automação industrial com conector fêmea M12 angular de 4 pinos. A ficha indica aplicações industriais, incluindo máquinas-ferramenta e uso com refrigerantes e lubrificantes.

O que acompanha o EVC087?

A ficha informa uma unidade por embalagem e identifica o produto como cabo de conexão com conector fêmea. Não há acessórios adicionais listados.

O EVC087 é compatível com qualquer conexão M12?

Não é possível afirmar compatibilidade com qualquer M12: o conector especificado é fêmea, angular, de 4 pinos e codificação A. Confirme também a pinagem e os requisitos elétricos do dispositivo.

Qual é o limite elétrico do cabo?

A ficha indica tensão de operação inferior a 250 V AC ou inferior a 300 V DC e capacidade de carga total de 4 A. O circuito conectado também precisa atender aos requisitos do equipamento.

Este cabo serve para um dispositivo que exige conector macho ou outra codificação?

A ficha descreve o EVC087 como conector fêmea M12 angular, codificação A, de 4 pinos. Para requisito de conector macho ou configuração diferente, selecione uma variante cuja ficha corresponda a essa exigência.

Posso usar o EVC087 fora da faixa de temperatura informada?

A faixa de temperatura ambiente declarada é de -25 a 90 °C, inclusive para uso móvel. A ficha não especifica uso fora dessa faixa.

O sinal falha quando a máquina se movimenta; o que devo verificar antes de trocar o cabo?

Verifique o acoplamento, a pinagem e se o cabo está sendo flexionado ou torcido além dos parâmetros declarados. Confira também se as condições reais de movimento atendem às especificações do fabricante.

O conector apresenta umidade; isso significa que o cabo perdeu a proteção IP?

Não necessariamente; primeiro verifique o acoplamento, a condição da vedação e a montagem. A proteção declarada depende das condições corretas de instalação e conexão.

Devo comprar um cabo avulso ou um kit?

O produto está descrito como um cabo de conexão, com uma unidade por embalagem, e não há kit ou acessórios informados. Compare a configuração necessária com os dados do EVC087 antes de selecionar outra apresentação.

Como instalar o conector sem danificar os contatos?

Desenergize o circuito, alinhe a codificação antes de acoplar e não force o conector. A ficha indica torque de aperto de 0,6 a 1,5 Nm; consulte o datasheet para a pinagem.

GLOSSÁRIO TÉCNICO

M12

Formato de conector circular usado neste produto para a conexão elétrica.

Codificação A

Configuração de chaveamento indicada para o conector; deve corresponder à conexão do dispositivo.

PUR

Material especificado para o cabo de conexão.

Grau de proteção IP

Classificação declarada para a proteção do produto contra ingresso de elementos, dependente da montagem correta.

Raio de flexão

Raio mínimo de curvatura indicado para aplicação flexível do cabo.
