Cabo de Conexão Fêmea M12 IFM EVC084 25m PUR

Pré-visualizar: EVC084 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 25m PUR IP69K

EVC084 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 25m PUR IP69K

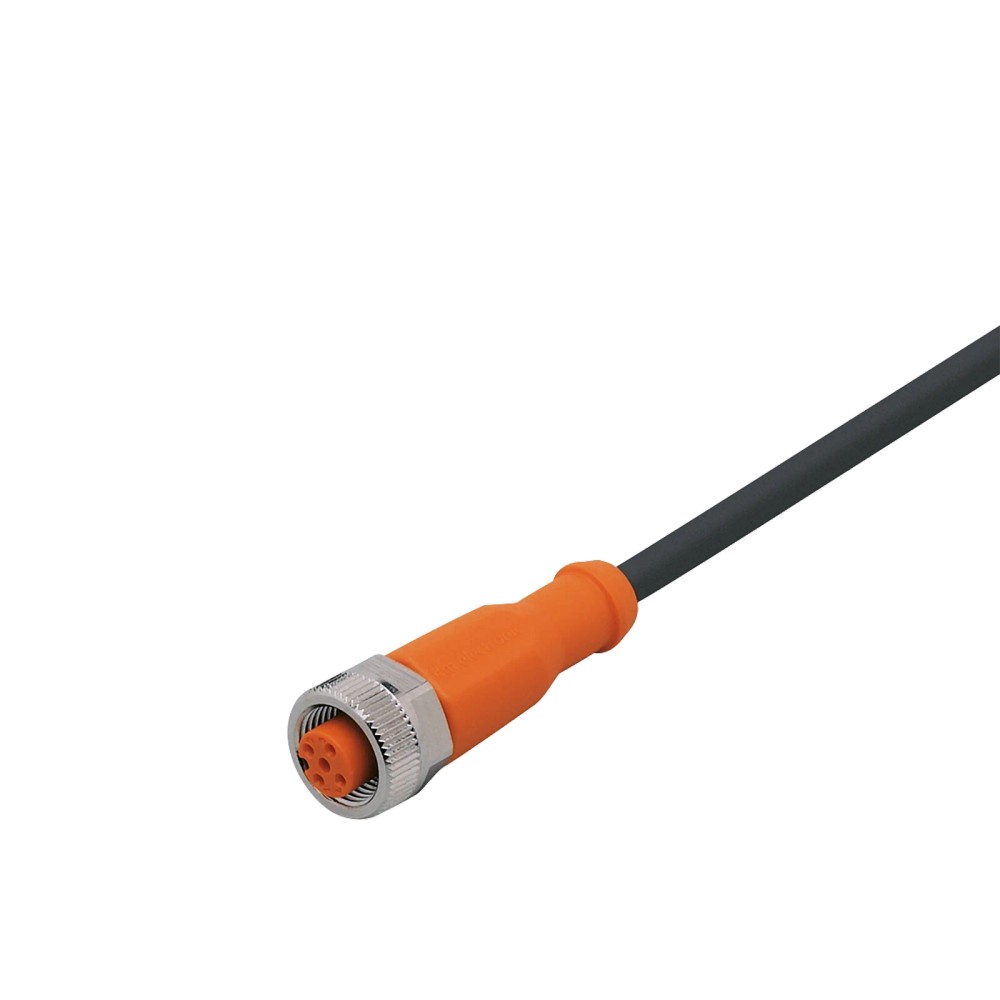

Imagem meramente ilustrativa

R$ 455,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC084
EAN: 4021179226394
NCM do produto: 85444200

Destaques do Produto Comprimento 25 metros...mais

Fechar menu

Saiba mais sobre: "EVC084 IFM - Cabo de Conexão Fêmea M12 Automação Industrial 25m PUR IP69K"

Destaques do Produto

Comprimento

25 metros

Tipo de Conector

M12 Fêmea Reto

Material

PUR

Corrente Máxima

4 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Conexão Fêmea M12 IFM EVC084 25m PUR

O cabo EVC084 da IFM é um componente de conexão industrial de 25 metros, projetado para transmitir sinais e energia com alta confiabilidade em ambientes agressivos. Equipado com conector fêmea M12 reto e revestimento em PUR, este cabo é isento de silicone e halogênio. Destaca-se pela sua resistência mecânica superior, suportando mais de 5 milhões de ciclos de curvatura e condições exigentes de IP69K.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVC084
Comprimento	25 m
Conector	M12 Reto
Material	PUR
Grau de Proteção	IP69K
Corrente Nominal	4 A
Tensão de Operação	< 250 V AC
Esforço de Torção	± 180 °/m

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial em máquinas operatrizes.
Ambientes com presença de óleos, lubrificantes e refrigerantes.
Aplicações que exigem alta resistência à abrasão e movimentação cíclica.
Ambientes com necessidade de higienização por jatos de água de alta pressão (IP69K).

⚠ Considere outro se precisa de:

Aplicações com tensões superiores a 250 V AC ou 300 V DC.
Uso em ambientes com exposição a substâncias incompatíveis com o material de vedação FKM.
Instalações onde o raio de curvatura seja inferior a 43 mm (10x o diâmetro do cabo).
Torção superior a ± 180 °/m em regime contínuo.

APLICAÇÕES E USO

Aplicações em sistemas de automação industrial que exigem cabos de alta flexibilidade.
Máquinas operatrizes com exposição a refrigerantes e lubrificantes.
Ambientes industriais com necessidade de lavagem sob pressão (IP69K).
Conexão de sensores e atuadores em linhas de montagem longas.

COMO ESCOLHER

Antes de comprar o Cabo de Conexão Fêmea M12 IFM EVC084 25m PUR, verifique estes pontos:

Quando escolher este cabo

Ideal para instalações fixas ou móveis que requerem alta durabilidade mecânica (mais de 5 milhões de ciclos) e proteção contra agentes químicos comuns em máquinas operatrizes.

Quando buscar outra opção

Considere buscar outros modelos se a aplicação exigir um raio de curvatura extremamente reduzido, se o espaço for insuficiente para o conector M12 reto, ou se a corrente de operação exceder o limite de 4 A.

ESPECIFICAÇÕES TÉCNICAS

Dados mecânicos
Tipo de cabo	Cabo de conexão com conector fêmea	Configuração do componente
Comprimento	25 m	Dimensão física do produto
Material do revestimento	PUR	Composição do isolamento externo

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite de isolamento elétrico
Capacidade de carga	4 A	Limite máximo de corrente suportada
Contatos	Banhados a ouro	Material de interface para evitar corrosão

Condições ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Níveis de vedação contra contaminantes
Temperatura ambiente	-25 a 90 °C	Faixa de operação em movimento
Ciclos de curvatura	> 5 milhões	Resistência à fadiga mecânica

COMPATIBILIDADE

Comunicação

• Sinais digitais padrão

• Entradas e saídas binárias (IO-Link compatível)

Conexões

Elétrica Cabo PUR, 4 x 0,34 mm², diâmetro 4,3 mm

Processo M12 Reto (4 polos)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com lavagem de alta pressão (IP69K)	✓	O produto possui especificação técnica de proteção contra entrada de água sob alta pressão.
Aplicações de robótica industrial	✓	Resistência a torção e fadiga (5 milhões de ciclos) atende aos requisitos de movimento.
Circuitos de alta potência (> 4A)	✗	A capacidade total do cabo é limitada a 4 A, podendo causar superaquecimento se excedida.

INSTALAÇÃO

Como instalar o Cabo de Conexão Fêmea M12 IFM EVC084 25m PUR

Desligue a alimentação do circuito antes de iniciar a conexão.
Verifique se o receptáculo M12 está limpo e livre de detritos.
Alinhe o conector fêmea com a codificação A do sensor/dispositivo.
Insira o conector e gire a rosca manualmente até o contato inicial.
Utilize uma ferramenta adequada para aplicar um torque entre 0,6 e 1,5 Nm.
Fixe o cabo de forma a respeitar o raio mínimo de curvatura de 43 mm.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Mau contato elétrico ou oxidação prematura dos contatos.	Torque de aperto insuficiente ou excessivo no conector M12.	Verificar se o torque está entre 0,6 e 1,5 Nm.
Quebra interna dos fios, resultando em sinal intermitente.	Dobramento do cabo abaixo do raio mínimo permitido (10x o diâmetro).	Testar continuidade com multímetro em todo o comprimento.
Enrijecimento ou rachadura na capa externa do cabo.	Exposição a solventes incompatíveis que degradam a capa de PUR.	Inspeção visual da integridade do revestimento externo.
Aquecimento excessivo do cabo durante a operação.	Tensão superior ao limite nominal de 250V AC/300V DC.	Medir a tensão no ponto de conexão e comparar com a especificação.

DOCUMENTAÇÃO TÉCNICA

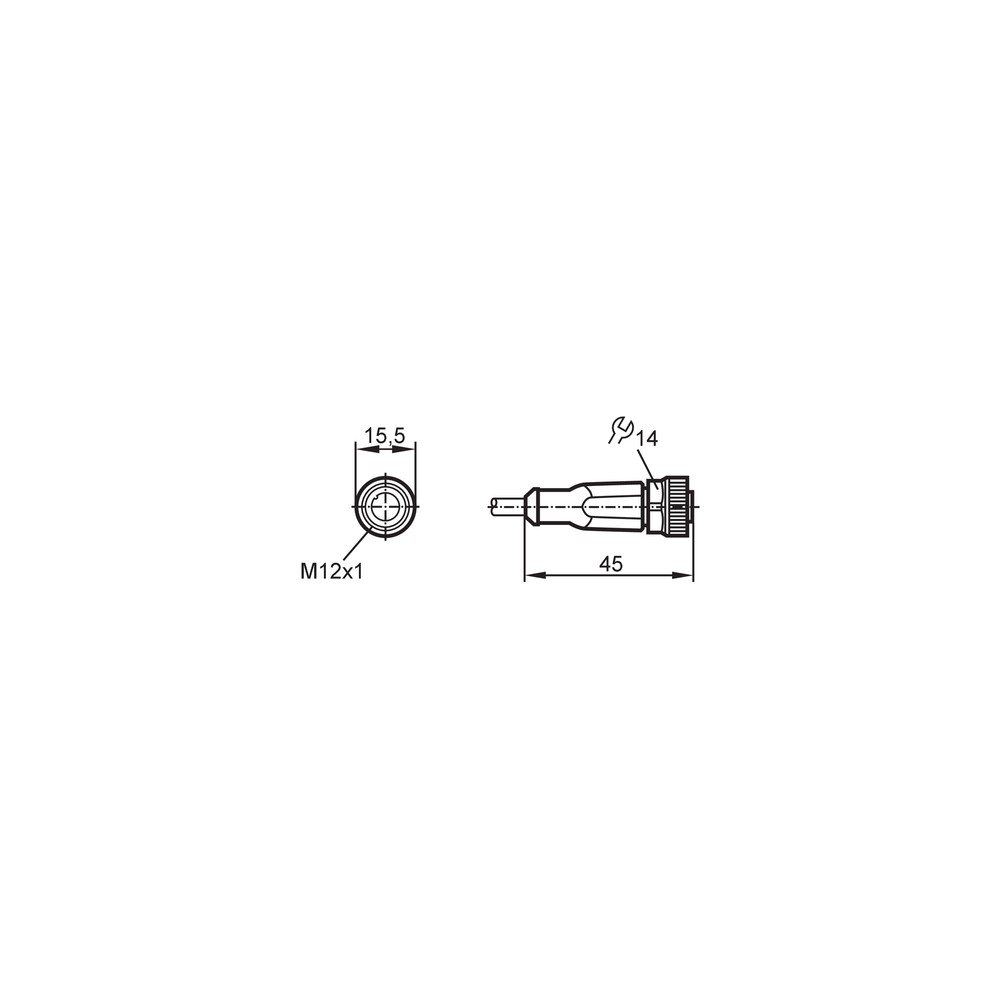

Datasheet Técnico EVC084 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVC084 da IFM e qual sua principal função?

Este é um cabo de conexão industrial M12 fêmea, com 25 metros de comprimento, projetado para transmissão de sinais e energia em aplicações de automação. Ele possui quatro polos, é fabricado em PUR e conta com contatos banhados a ouro para assegurar a integridade do sinal.

O que vem na embalagem ao adquirir este cabo?

O cabo acompanha o conector fêmea já montado, pronto para conexão direta em sensores ou atuadores com interface M12 codificação A.

Existem restrições de uso para este cabo?

Este cabo não deve ser utilizado em aplicações que excedam a tensão nominal de 250 V AC ou 300 V DC. Além disso, não é indicado para ambientes com substâncias químicas agressivas que degradem o revestimento em PUR, apesar de sua alta resistência.

Posso usar este cabo submerso em tanques de água?

Não é adequado para submersão permanente em líquidos, apesar de possuir grau de proteção IP69K. Ele é projetado para resistir a jatos de água e pressão, mas não para operar como cabo subaquático de longo prazo.

Como diagnosticar falhas de conexão neste cabo?

Sintomas comuns incluem perda intermitente de sinal ou queda de tensão. A causa provável pode ser uma quebra interna por fadiga mecânica excessiva, que pode ser verificada medindo a continuidade dos fios com um multímetro.

O que verificar antes de trocar o cabo em caso de falha?

Se notar falhas, verifique primeiro o aperto do conector M12 (torque recomendado entre 0,6 e 1,5 Nm) e a integridade da capa externa do cabo. Se houver cortes visíveis ou dobras acentuadas abaixo do raio mínimo de 10x o diâmetro, o cabo deve ser substituído.

Devo escolher este cabo de 25m ou um mais curto?

Este modelo (EVC084) é um cabo de 25 metros com conector fêmea reto, ideal para longas distâncias fixas ou móveis. A escolha entre ele e um modelo menor depende exclusivamente da distância física entre o componente e o ponto de coleta, sem diferença de performance elétrica.

Este cabo é adequado para robótica ou esteiras móveis?

Para aplicações com movimentação constante, como esteiras ou braços robóticos, este cabo é ideal devido à sua capacidade superior a 5 milhões de ciclos de curvatura. Não é necessário adquirir cabos especiais para robótica se este modelo atender à torção de ± 180 °/m.

Quais cuidados devo ter ao instalar o cabo?

A instalação requer atenção ao raio de curvatura mínimo, que deve ser de, no mínimo, 10 vezes o diâmetro do cabo (4,3 mm). Evite esticar o cabo excessivamente e utilize as braçadeiras adequadas para não comprimir a capa protetora.

Qual a procedência deste cabo de conexão?

Este produto é fabricado pela IFM Electronic, garantindo procedência industrial direta. A distribuição é realizada por parceiros autorizados para assegurar que a logística e o suporte sigam os padrões de qualidade da fabricante.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura resistência contra a entrada de poeira e proteção contra jatos de água a alta pressão e temperatura (Ref.: DIN 40050).

PUR (Poliuretano)

Material do revestimento externo do cabo, conhecido pela alta resistência mecânica, flexibilidade e resistência a óleos (Ref.: Material de fabricação).

Codificação A

Padrão de encaixe do conector M12 que impede a conexão incorreta com dispositivos de sinais padrão (Ref.: Conector M12).

Sem halogênio

Característica do material que não libera gases tóxicos ou corrosivos em caso de combustão, essencial para segurança industrial (Ref.: Norma de segurança ambiental).

Torque de aperto

Força necessária para garantir a vedação correta do conector M12, entre 0,6 e 1,5 Nm (Ref.: Especificação de montagem).
