Cabo de Conexão IFM EVC080 M12 Angular 5m PUR

Pré-visualizar: EVC080 IFM - Cabo de Conexão IFM Automação Industrial M12 Angular 5m PUR

EVC080 IFM - Cabo de Conexão IFM Automação Industrial M12 Angular 5m PUR

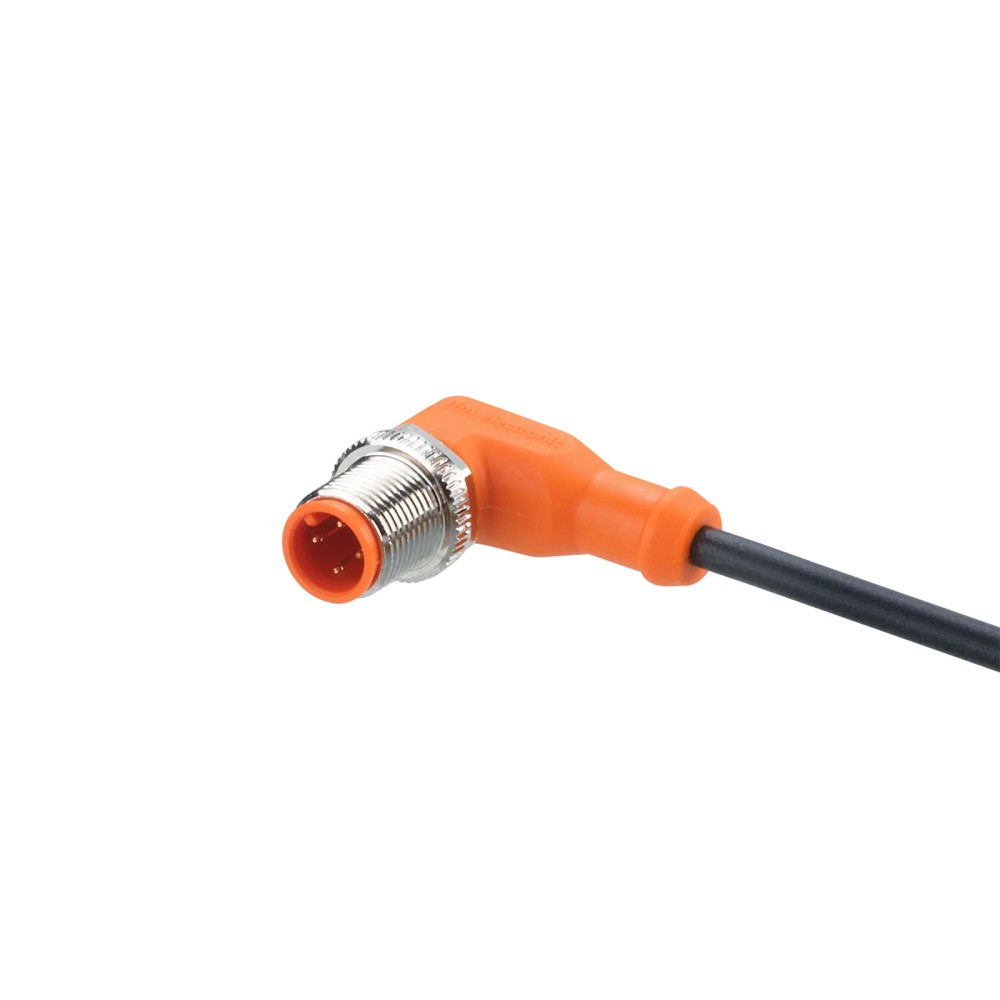

Imagem meramente ilustrativa

R$ 204,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC080
EAN: 4021179226356
NCM do produto: 85444200

Destaques do Produto Conector M12 angular,...mais

Fechar menu

Saiba mais sobre: "EVC080 IFM - Cabo de Conexão IFM Automação Industrial M12 Angular 5m PUR"

Destaques do Produto

Conector

M12 angular, codificação A, 4 contatos

Extremidade oposta

Cabo aberto

Comprimento

5 m

Revestimento

PUR, preto

Limite de carga

4 A de capacidade de carga total

Ambiente

Temperatura ambiente informada de -25...90 °C; cULus: até 75 °C

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC080 IFM – Cabo de Conexão IFM para Automação Industrial, M12 Angular, 5 m, PUR

O EVC080 é um cabo de conexão IFM com conector M12 angular e extremidade do cabo aberta, destinado a interligar componentes em aplicações industriais. Tem 5 m de comprimento, revestimento em PUR e quatro contatos banhados a ouro. A ficha informa proteção IP 65, IP 67, IP 68 e IP 69K, além de tensão de operação inferior a 250 V AC e capacidade de carga total de 4 A.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVC080
Tipo de conexão	1 conector M12 angular, codificação A, 4 contatos; extremidade do cabo aberta
Comprimento	5 m
Cabo	PUR, preto, Ø 4,3 mm; 4 x 0,34 mm²
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Grau de proteção informado	IP 65, IP 67, IP 68, IP 69K
Faixa de temperatura ambiente	-25...90 °C (cULus: ...75 °C)
Peso	108,4 g
Material do corpo do conector	TPU; bloqueio em latão niquelado

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de componentes com interface compatível com M12, codificação A, 4 contatos, respeitando as especificações elétricas e mecânicas do conjunto.
Aplicações industriais e de automação industrial, incluindo máquinas-ferramentas e aplicações com refrigerantes e lubrificantes, conforme a ficha do produto.
Instalações que requerem cabo de 5 m com conector angular e extremidade oposta aberta para conexão conforme o projeto elétrico.

⚠ Considere outro se precisa de:

Não use quando a tensão ou a corrente do circuito exceder os limites informados para o cabo: < 250 V AC / < 300 V DC e capacidade de carga total de 4 A.
Não selecione como cabo de conexão pronto nas duas extremidades: este modelo tem conector M12 em uma extremidade e cabo aberto na outra.
Não presuma compatibilidade apenas pelo formato M12; confirme codificação, número e disposição dos contatos e requisitos elétricos do dispositivo conectado.

APLICAÇÕES E USO

Aplicação descrita pelo fabricante: conexão em aplicações industriais e de automação industrial.
Aplicação descrita pelo fabricante: conexão em máquinas-ferramentas.
Aplicação descrita pelo fabricante: uso em aplicações com refrigerantes e lubrificantes; respeitar os limites ambientais e a proteção especificados para o conjunto instalado.
Possibilidade inferida: ligação entre um dispositivo compatível com M12 codificação A, 4 contatos, e uma terminação de cabo aberta no painel ou equipamento. Validar pinagem, circuito e método de terminação no projeto.

COMO ESCOLHER

Antes de comprar o EVC080 IFM – Cabo de Conexão IFM para Automação Industrial, M12 Angular, 5 m, PUR, verifique estes pontos:

Escolha o EVC080 quando

A aplicação exigir cabo de 5 m, conector M12 angular codificação A com 4 contatos e extremidade oposta aberta, e os requisitos do circuito estiverem dentro dos limites elétricos informados.

Busque outra configuração quando

O projeto exigir comprimento diferente, conector reto, outra codificação ou número de contatos, ou conexão pronta nas duas extremidades. A ficha deste modelo não documenta essas configurações.

Verifique antes de instalar

Confirme a pinagem do dispositivo, a tensão e a corrente do circuito, o espaço disponível para o conector angular e as condições ambientais do conjunto instalado.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Tipo de produto	Cabo de conexão com conector	Classificação informada para o produto.
Marca	IFM / ifm electronic	Marca informada no anúncio e na ficha do produto.
Modelo, SKU e código do produto	EVC080	Identificadores do produto.
GTIN	4021179226356	Identificador comercial informado.
Part number do anúncio	EVC080	Código indicado nos dados básicos do anúncio.
Part number do catálogo	ASTAH040MSS0005H04	Código informado no conjunto de dados do catálogo; confirmar com o fornecedor em caso de divergência de cadastro.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8544.42.00	Classificação fiscal informada na ficha.

Área de aplicação
Aplicação	Aplicações industriais e de automação industrial; máquinas-ferramentas; refrigerantes e lubrificantes	Aplicações descritas na ficha do produto.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de operação informados no catálogo.
Tensão de operação do anúncio	< 250 V AC	Atributo do anúncio; para DC, o catálogo informa < 300 V DC.
Capacidade de carga total	4 A	Capacidade total informada; não exceder este limite.
Classe de proteção	II	Classificação informada na ficha.

Conexões e condutores
Conexão elétrica	1 x M12, angular; codificação A; 4 contatos dourados	Especificação do conector; conferir correspondência da pinagem com o dispositivo.
Extremidade oposta	Cabo aberto	O cabo não tem um segundo conector especificado.
Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores informada; não substitui a conferência da pinagem no datasheet.
Seção e composição dos condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção dos condutores indicada na ficha.

Materiais e construção
Material do cabo	PUR	Material do revestimento do cabo.
Descrição do cabo	5 m, PUR, sem halogênio, preto, Ø 4,3 mm	Construção e dimensões nominais informadas.
Material do corpo do conector	TPU, laranja	Material e cor informados para o corpo do conector.
Material do bloqueio	Latão, niquelado	Material informado para o mecanismo de bloqueio.
Material da porca	Latão, niquelado	Material informado na ficha.
Contatos	Banhados a ouro	Acabamento dos contatos informado pelo fabricante.
Sem silicone	Sim	Característica declarada na ficha.
Sem halogênio	Sim	Característica declarada na ficha.
Tolerâncias para dobras e deslocamentos	Raio de flexão mín. 10 x diâmetro do cabo; velocidade máx. 3,3 m/s para deslocamento horizontal de 5 m; aceleração máx. 5 m/s²; ciclos > 5 milhões; esforço de torção ± 180°/m	Condições de movimento declaradas; aplicar conforme o tipo de movimento e as condições especificadas, sem extrapolar os limites.

Proteção e condições ambientais
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Graus listados na ficha; a adequação depende da montagem e das condições de instalação.
Temperatura ambiente	-25...90 °C (cULus: ...75 °C)	Faixa de temperatura ambiente informada para a condição indicada.
Temperatura ambiente em movimento	-25...90 °C (cULus: ...75 °C)	Faixa informada para uso móvel.
Temperatura de armazenamento	-25...55 °C	Limites informados para armazenamento.
Umidade de armazenamento	10...100 %	Faixa informada para armazenamento.
Condições climáticas adicionais de armazenamento	1K22 / DIN 60721-3-1	Referência climática informada para armazenamento.

Dados mecânicos
Comprimento	5 m	Comprimento nominal do cabo.
Diâmetro do cabo	4,3 mm	Diâmetro externo indicado na descrição da construção.

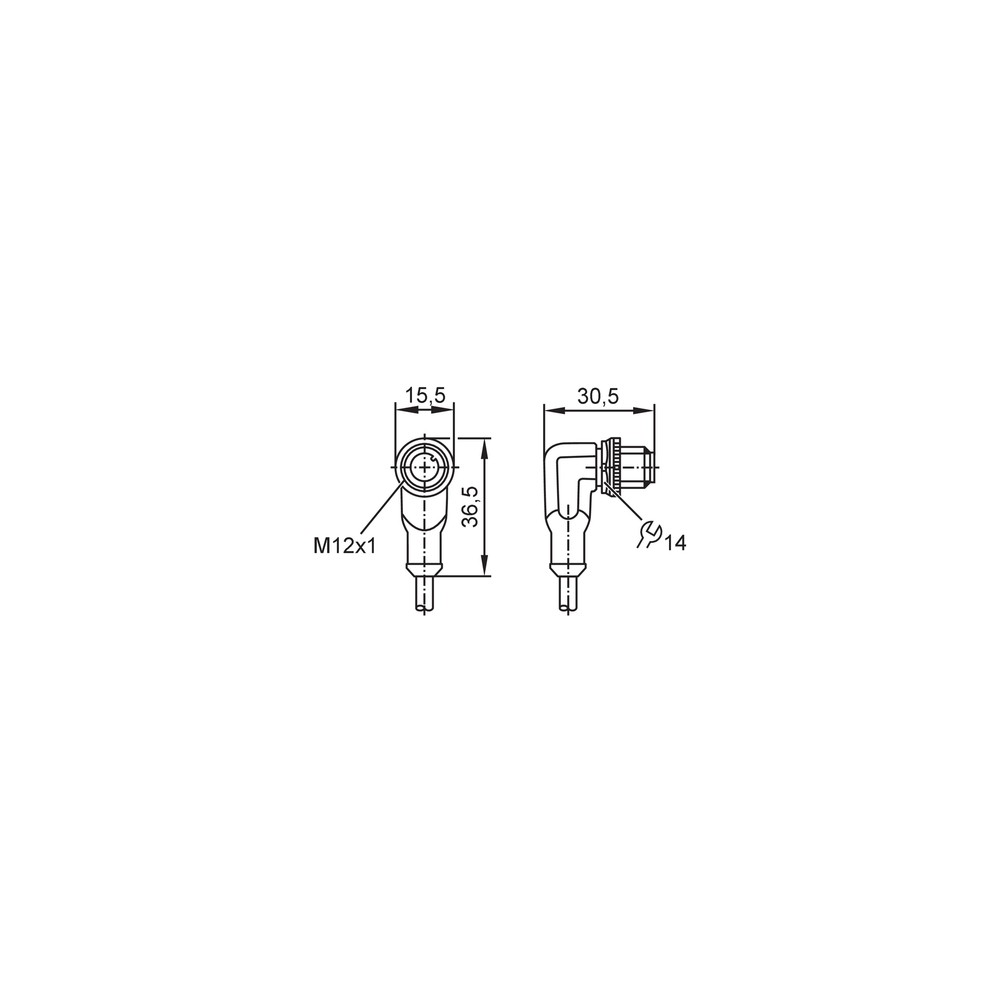

Dimensões	30,5 x 15,5 x 36,5 mm	Dimensões informadas no conjunto de dados; consultar o desenho dimensional para referência visual.
Peso	108,4 g	Peso informado no catálogo.
Torque máximo de aperto	0,6...1,5 Nm	Faixa indicada para o bloqueio do conector; respeitar a condição de montagem.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A compatibilidade depende da pinagem e dos requisitos elétricos dos dispositivos conectados.

Conexões

Elétrica Um conector M12 angular, codificação A, com 4 contatos dourados e extremidade oposta do cabo aberta. Tensão de operação informada: < 250 V AC / < 300 V DC; capacidade de carga total: 4 A. Cores dos fios: BK = preto, BN = marrom, BU = azul, WH = branco. Confirmar a atribuição dos contatos no datasheet e no dispositivo antes de energizar.

Processo Não se aplica como conexão de processo: trata-se de um cabo de conexão elétrica, sem conexão de processo especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conexão M12 codificação A, 4 contatos, e requisitos elétricos compatíveis	✓	A ficha especifica conector M12 angular, codificação A, com 4 contatos. A pinagem e os limites elétricos devem ser conferidos para o dispositivo específico.
Circuito dentro dos limites de tensão e de capacidade de carga informados	✓	Os limites declarados são < 250 V AC / < 300 V DC e capacidade de carga total de 4 A.
Dispositivo que exige conector na extremidade oposta do cabo	✗	Este modelo é descrito com conector macho M12 em uma extremidade e extremidade do cabo aberta na outra.
Aplicação que exige protocolo de comunicação específico	✗	A ficha não declara protocolo; o cabo não pode ser validado para um protocolo apenas com os dados disponíveis.
Instalação com exigência de comprimento diferente de 5 m	✗	O comprimento informado para este SKU é 5 m; outra medida não está documentada para este modelo.

INSTALAÇÃO

Como instalar o EVC080 IFM – Cabo de Conexão IFM para Automação Industrial, M12 Angular, 5 m, PUR

Desenergize o circuito e confirme os requisitos elétricos do equipamento a conectar.
Confira no datasheet e no dispositivo a codificação M12, a quantidade de contatos e a atribuição da pinagem.
Verifique se o comprimento de 5 m e o formato angular atendem ao trajeto e ao espaço de instalação.
Conecte o M12 compatível sem forçar o acoplamento; aperte o bloqueio dentro da faixa informada de 0,6...1,5 Nm.
Prepare a extremidade aberta conforme o projeto elétrico, identificando os condutores pelas cores e confirmando a pinagem antes da ligação.
Disponha o cabo respeitando o raio de flexão mínimo informado e, em instalação móvel, os limites de velocidade, aceleração, ciclos e torção aplicáveis.

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não liga ou não comunica.	Possível erro na atribuição dos condutores, pinagem incompatível ou falta de alimentação no circuito.	Com o circuito desenergizado, confira a pinagem no datasheet e no dispositivo; depois verifique continuidade e tensão conforme o projeto.
Conexão intermitente ao movimentar o cabo.	Possível esforço mecânico, dobra abaixo do raio mínimo ou conexão M12 sem bloqueio adequado.	Inspecione o trajeto e o acoplamento; compare a curvatura e as condições de movimento com os limites informados na ficha.
O conector não acopla ao dispositivo.	Possível divergência de codificação, número de contatos ou geometria da conexão, apesar de ambos serem M12.	Compare a codificação A, os 4 contatos e a interface do dispositivo; não force o encaixe.
A conexão apresenta falha após exposição ao ambiente de operação.	Possível montagem inadequada, vedação comprometida ou exposição fora das condições do conjunto instalado.	Inspecione o acoplamento, o estado do cabo e as condições de instalação; confirme no datasheet as condições aplicáveis aos graus de proteção declarados.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVC080 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC080 e para que ele serve?

É um cabo de conexão IFM com conector M12 angular e extremidade oposta aberta. A ficha o destina a aplicações industriais e de automação, incluindo máquinas-ferramentas e aplicações com refrigerantes e lubrificantes.

O EVC080 é compatível com qualquer dispositivo M12?

Não é possível confirmar apenas pelo formato M12. Verifique se o dispositivo usa codificação A e 4 contatos, além de validar a pinagem e os requisitos elétricos.

O que acompanha o produto?

A ficha informa uma peça por embalagem: o cabo de conexão EVC080. Não há acessórios adicionais listados.

Ele serve para uma instalação que precisa de conector nas duas pontas?

Não nessa configuração: a ficha descreve um conector M12 em uma extremidade e a outra extremidade do cabo aberta.

Posso usar este cabo se o equipamento exigir outra codificação M12?

A ficha especifica codificação A. Não há dados que confirmem compatibilidade com outras codificações; confira a interface do equipamento antes da compra.

O equipamento não liga depois da instalação; o que devo verificar antes de trocar o cabo?

Confira primeiro a pinagem dos 4 contatos e a ligação dos fios conforme o datasheet e o esquema do equipamento. Verifique também alimentação, continuidade e requisitos elétricos do circuito.

A conexão falha quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é esforço mecânico ou curvatura abaixo do limite informado. Inspecione o trajeto, o acoplamento e as condições de movimento antes de substituir o cabo.

Como escolher entre este cabo e outro modelo de conexão?

Escolha o EVC080 se o projeto exigir 5 m, conector M12 angular codificação A com 4 contatos e extremidade oposta aberta. Se precisar de outra geometria, comprimento ou terminação, selecione uma configuração documentada que corresponda ao projeto.

Que cuidado devo tomar ao instalar o cabo?

Confirme a pinagem antes de energizar e respeite o torque de aperto informado de 0,6...1,5 Nm. No roteamento, observe o raio de flexão mínimo indicado na ficha.

Este modelo é indicado para circuitos acima de 4 A?

Não: a ficha informa capacidade de carga total de 4 A. Não exceda esse limite; confirme também a tensão de operação do circuito.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração do conector M12 especificada para este cabo. (Ref.: conexão elétrica — codificação A)

PUR

Material informado para o revestimento externo do cabo. (Ref.: material do cabo — PUR)

Grau de proteção IP

Classificação de proteção declarada para o produto; a adequação depende da instalação e do conjunto montado. (Ref.: IP 65, IP 67, IP 68 e IP 69K)

Raio de flexão mínimo

Limite de curvatura indicado para o cabo; a ficha estabelece mínimo de 10 vezes o diâmetro do cabo. (Ref.: tolerâncias para dobras e deslocamentos)

Capacidade de carga total

Limite de corrente total indicado para a aplicação do cabo. (Ref.: 4 A)
