Cabo de Ligação IFM EVC07A M12 Angular 2m PUR

Pré-visualizar: EVC07A IFM - Cabo de Ligação IFM Aplicação NAMUR M12 Angular 2m PUR

EVC07A IFM - Cabo de Ligação IFM Aplicação NAMUR M12 Angular 2m PUR

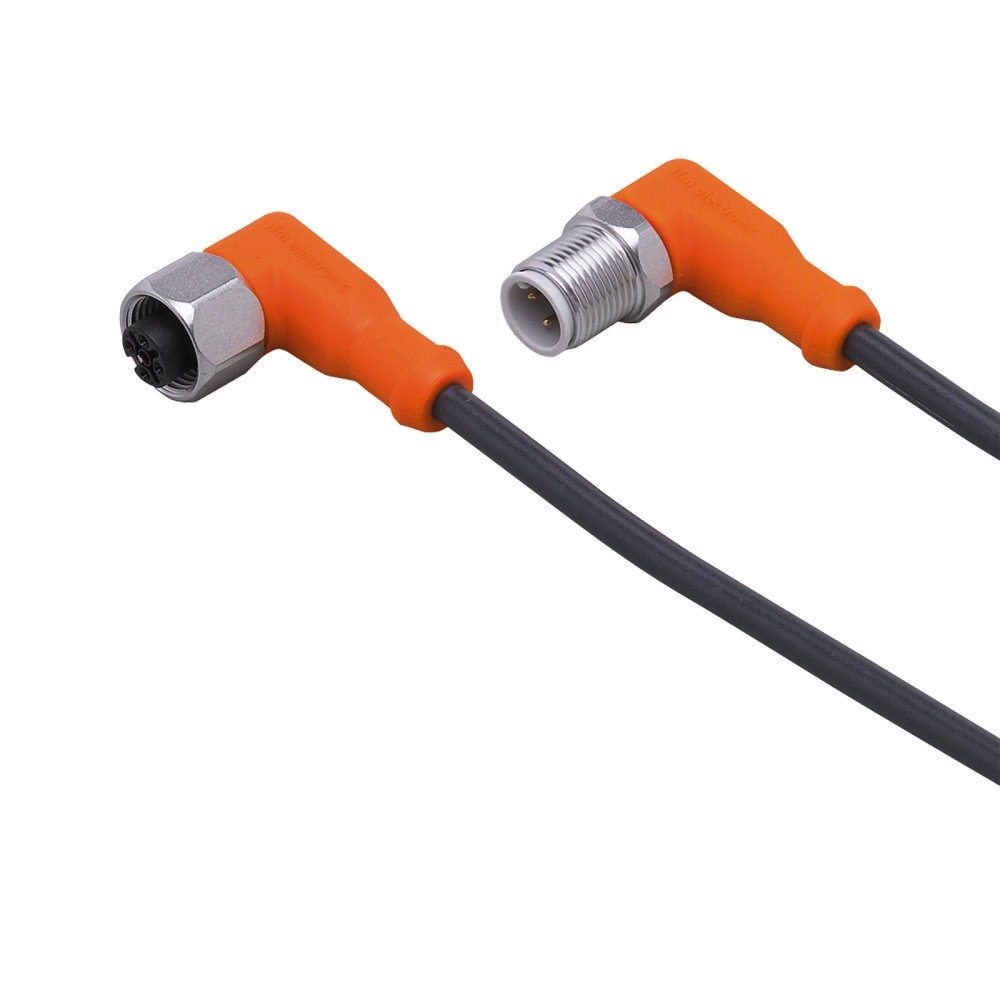

Imagem meramente ilustrativa

R$ 404,88

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC07A
EAN: 4021179212809
NCM do produto: 85444200

Destaques do Produto Aplicação NAMUR...mais

Fechar menu

Saiba mais sobre: "EVC07A IFM - Cabo de Ligação IFM Aplicação NAMUR M12 Angular 2m PUR"

Destaques do Produto

Aplicação

NAMUR

Comprimento

2 m

Conexão

M12 angular, codificação A, 4 contatos

Revestimento

PUR sem halogênio

Tensão de operação

< 60 V AC conforme anúncio

Proteção

IP 67; IP 68 / IP 69K fora de áreas explosivas

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação IFM EVC07A, M12 angular, aplicação NAMUR, 2 m, PUR

O IFM EVC07A é um cabo de ligação de 2 m destinado a aplicações NAMUR. Possui conexões M12 angulares com codificação A e quatro contatos banhados a ouro. O cabo tem revestimento PUR sem halogênio e tensão de operação inferior a 60 V AC, conforme os dados do anúncio.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	EVC07A
Aplicação	NAMUR
Comprimento	2 m
Conexões	M12 angular, codificação A, 4 contatos
Material do cabo	PUR, sem halogênio
Tensão de operação	< 60 V AC (dado do anúncio); a ficha técnica detalha < 60 V AC/DC
Grau de proteção	IP 67; fora de áreas explosivas, IP 68 / IP 69K
Seção transversal	4 x 0,34 mm²
Capacidade de carga	2 A
Temperatura ambiente	-20…60 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações NAMUR que requerem cabo de ligação de 2 m com conexões M12 angulares de codificação A e quatro contatos.
Instalações que atendam aos limites elétricos, ambientais e de proteção especificados para o cabo.

⚠ Considere outro se precisa de:

Não selecionar quando a instalação exigir comprimento diferente de 2 m ou conexão diferente de M12 angular com codificação A; confirme a configuração necessária antes da compra.
Não usar em condições acima de 2 A, fora da faixa de temperatura ambiente de -20…60 °C ou acima da tensão de operação indicada.
Não considerar IP 68 ou IP 69K como aplicável em áreas explosivas; o anúncio limita essas classificações ao uso fora dessas áreas.

APLICAÇÕES E USO

Aplicação NAMUR indicada pelo fabricante: use em uma ligação que corresponda à configuração M12 angular, codificação A, quatro contatos e aos limites elétricos e ambientais do produto.
Em instalações sujeitas a ingresso de água ou poeira, considere IP 67 conforme indicado; IP 68 e IP 69K são informados para utilização fora de áreas explosivas. Respeite as condições de montagem especificadas no datasheet.
A ficha informa aprovações BVS 08 ATEX E 109 U e IECEx BVS 08.0041 U. A adequação a uma instalação em área classificada depende das condições e da identificação Ex do produto; consulte a documentação do fabricante.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação IFM EVC07A, M12 angular, aplicação NAMUR, 2 m, PUR, verifique estes pontos:

Escolha o EVC07A quando

A aplicação for NAMUR e o conjunto exigir cabo de 2 m, conexões M12 angulares de codificação A com quatro contatos e operação dentro dos limites elétricos e ambientais informados.

Verifique outra configuração quando

O projeto exigir outro comprimento, geometria ou codificação de conexão. Compare a pinagem e os requisitos elétricos do equipamento com o datasheet do fabricante antes de especificar outro cabo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM	Identificação do fabricante informada no anúncio.
Modelo	EVC07A	Código do produto.
Tipo de produto	Cabo de ligação	Categoria funcional indicada na ficha.
Aplicação	NAMUR	Aplicação declarada nos dados do produto.
GTIN	4021179212809	Identificador comercial informado no anúncio.
Part number	EVC07A	Número de peça da fonte primária do anúncio.

Dados elétricos
Tensão de operação	< 60 V AC (anúncio); < 60 V AC/DC (dados técnicos do conjunto)	Limite informado nas fontes do produto; confirme a condição aplicável no datasheet.
Capacidade de carga total	2 A	Capacidade indicada na ficha.
Seção transversal	4 x 0,34 mm²	Composição dos condutores indicada nos dados técnicos.
Construção dos condutores	42 x Ø 0,1 mm	Detalhe da construção informado na descrição do cabo.
Contatos	4, banhados a ouro	Acabamento e quantidade informados para as conexões.
Codificação da conexão	A	Codificação M12 especificada na ficha.

Dados mecânicos e materiais
Comprimento	2 m	Comprimento nominal do cabo.
Conexões	M12 angular no soquete e no conector	Configuração indicada para as duas extremidades.
Material do cabo	PUR	Material do revestimento do cabo.
Livre de halogênio	Sim	Característica declarada no anúncio.
Cor do cabo	Preto	Cor indicada na descrição do cabo.
Diâmetro do cabo	4,9 mm	Dimensão nominal informada nos dados técnicos.
Dimensões	31 x 15,5 x 36,5 mm	Dimensões informadas no conjunto de dados.
Peso	115,3 g	Peso informado nos dados do produto.
Material do invólucro	TPU	Material indicado para o corpo das conexões.
Material da porca / bloqueio	1.4404 (aço inoxidável / 316L)	Material informado para o bloqueio das conexões.
Material da vedação	FKM	Material da vedação informado na ficha.
Torque máximo de aperto	1,2…1,5 Nm	Faixa indicada para as conexões; aplique conforme o datasheet.

Conexões
Soquete	1 x M12 angular; codificação A; 4 contatos dourados; corpo TPU laranja; bloqueio 1.4404 (316L); vedação FKM	Descrição da conexão do soquete constante nos dados técnicos.
Conector	1 x M12 angular; codificação A; 4 contatos dourados; corpo TPU laranja; bloqueio 1.4404 (316L)	Descrição da conexão do conector constante nos dados técnicos.

Proteção e condições ambientais
Grau de proteção	IP 67; fora de áreas explosivas, IP 68 / IP 69K	Aplicabilidade conforme ressalva expressa no anúncio.
Temperatura ambiente	-20…60 °C	Faixa de temperatura informada para o ambiente.
Classe de proteção	II	Classificação declarada nos dados técnicos.
Compatível com tinta	Sim	Característica indicada no conjunto de dados.

Aprovações e identificação Ex
Aprovações	BVS 08 ATEX E 109 U; IECEx BVS 08.0041 U	Referências de aprovação informadas na ficha.
Identificação ATEX	II 3G Ex ec IIC Gc; II 2D Ex tb IIIC Db IP65/IP67	Identificação fornecida nos dados do produto; confirme condições de uso no datasheet.

Embalagem e origem dos dados
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

COMPATIBILIDADE

Comunicação

• Aplicação indicada na ficha: NAMUR. Não há protocolo de comunicação digital especificado.

Conexões

Elétrica Conexões M12 angulares, codificação A, quatro contatos banhados a ouro. Tensão de operação inferior a 60 V AC conforme anúncio; ficha técnica do conjunto de dados indica < 60 V AC/DC. Capacidade de carga: 2 A. Verifique a pinagem e os requisitos elétricos do equipamento conectado.

Processo Não aplicável: trata-se de um cabo elétrico de ligação, sem conexão de processo especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ligação em aplicação NAMUR com conexões M12 angulares, codificação A, de quatro contatos	✓	A aplicação NAMUR e a configuração M12 angular de codificação A com quatro contatos estão indicadas nos dados do produto.
Circuito que opere dentro da tensão indicada e com carga de até 2 A	✓	A ficha informa tensão inferior a 60 V e capacidade de carga de 2 A; confirme os valores aplicáveis ao circuito no datasheet.
Equipamento com conexão de outra codificação, geometria ou número de contatos	✗	A ficha especifica M12 angular, codificação A, quatro contatos; não há evidência de compatibilidade com configurações diferentes.
Uso em área explosiva considerando IP 68 ou IP 69K	✗	O anúncio limita IP 68 / IP 69K ao uso fora de áreas explosivas. A ficha informa aprovações ATEX e IECEx e identifica IP65/IP67 para a classificação ATEX; valide a instalação conforme o datasheet.

INSTALAÇÃO

Como instalar o Cabo de Ligação IFM EVC07A, M12 angular, aplicação NAMUR, 2 m, PUR

Desenergize o circuito e confirme que os requisitos da instalação correspondem aos limites do cabo.
Verifique se as duas conexões necessárias são M12 angulares, codificação A, com quatro contatos, e confira a pinagem no datasheet.
Inspecione conectores, contatos, vedação e cabo antes da montagem; não use componentes danificados.
Alinhe cada conexão com a contraparte e acople sem forçar ou torcer os conectores.
Aperte as conexões dentro do torque informado de 1,2…1,5 Nm, seguindo as instruções do fabricante.
Após a montagem, verifique o assentamento das conexões e teste a continuidade e o funcionamento do circuito conforme o procedimento da instalação.

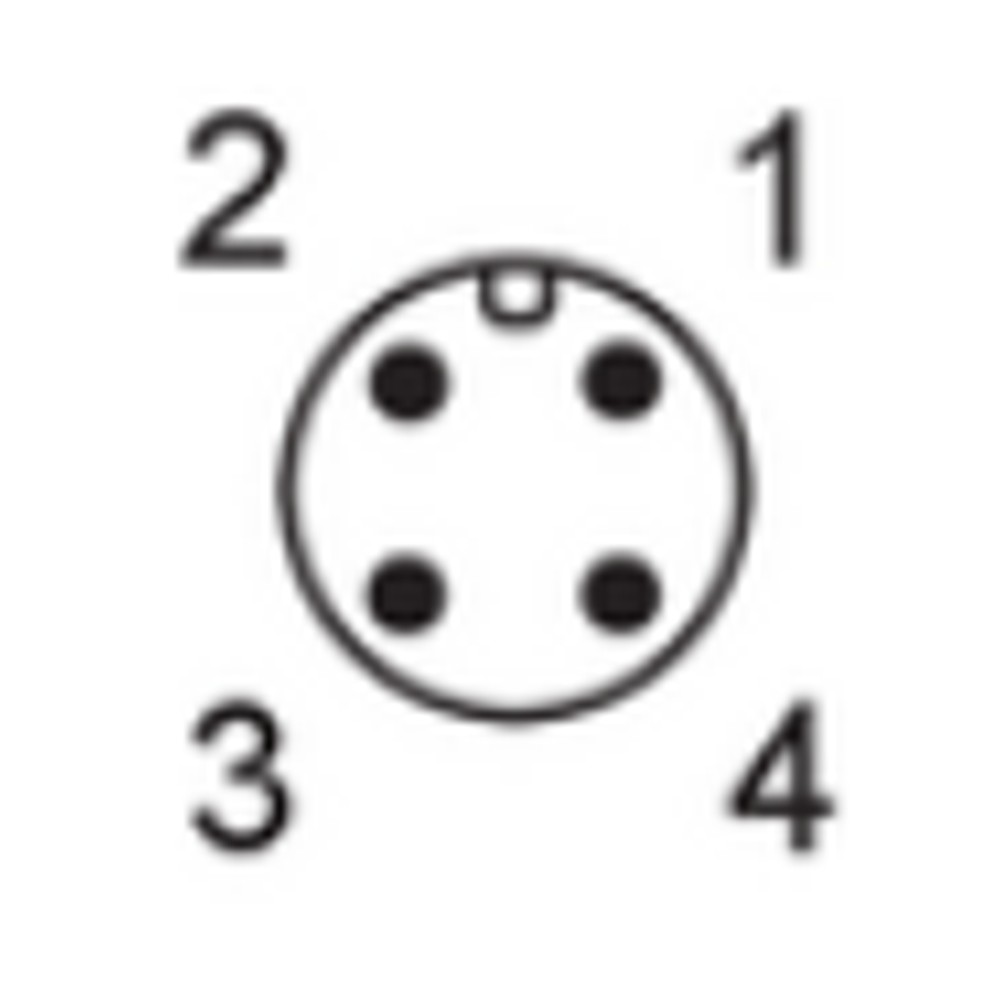

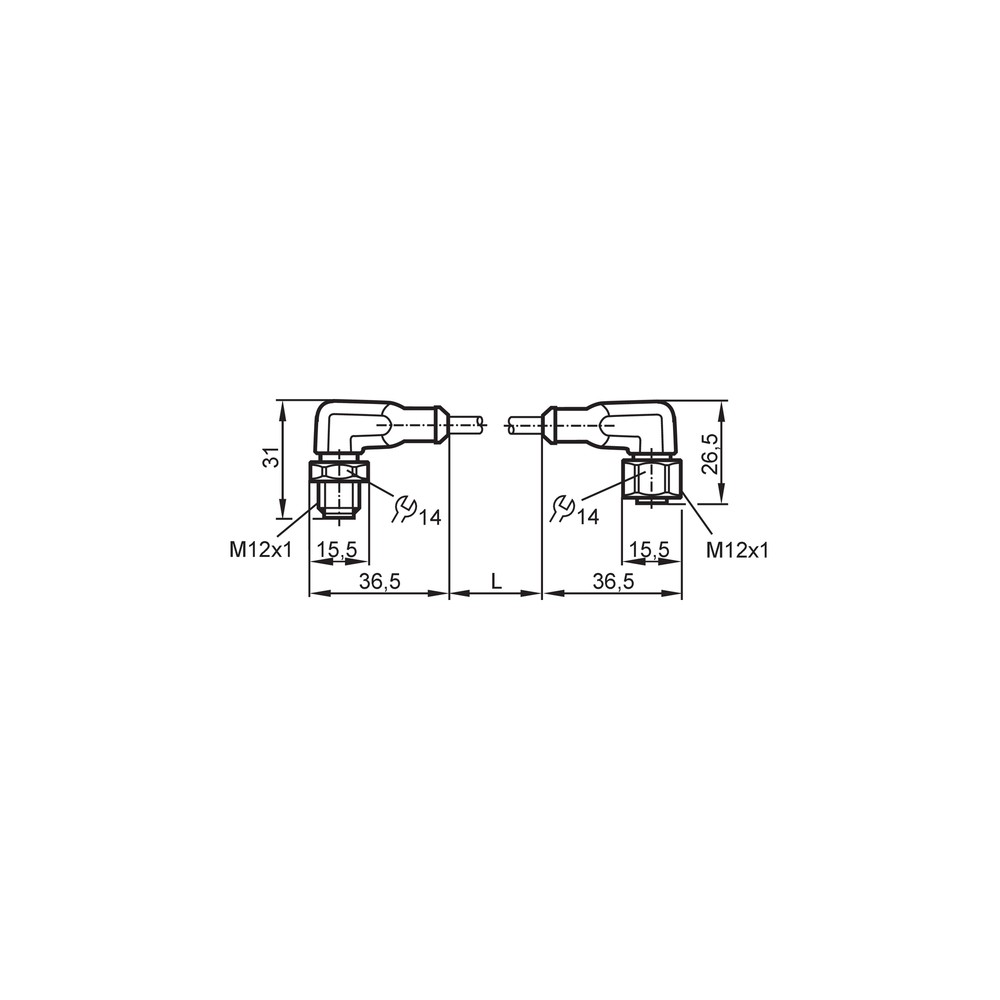

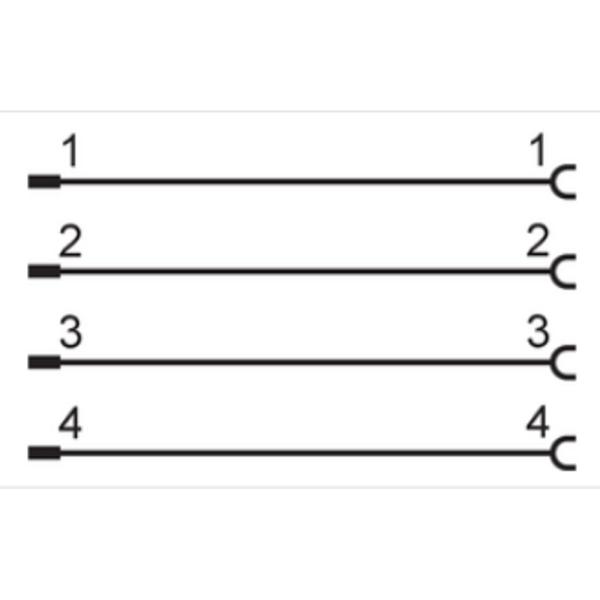

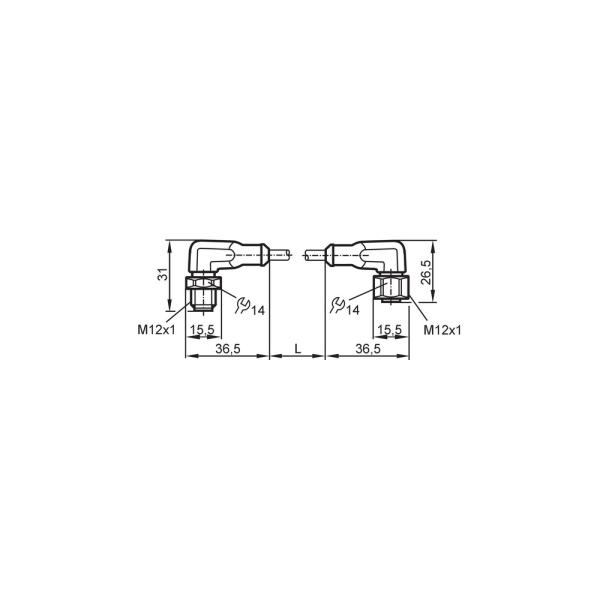

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não detecta o sinal ou a ligação não funciona.	Conexão incompleta, contatos desalinhados ou pinagem incompatível com o equipamento.	Desenergize o circuito, inspecione as conexões M12 e compare a pinagem com o datasheet e com a documentação do dispositivo conectado.
Funcionamento intermitente ao movimentar o cabo.	Possível dano mecânico no cabo ou contato instável na conexão.	Inspecione o cabo e os conectores por danos visíveis e verifique a continuidade enquanto movimenta cuidadosamente o cabo, com o circuito desenergizado.
A conexão apresenta sinais de aquecimento.	Carga acima da capacidade indicada ou mau contato na conexão.	Meça a corrente do circuito e confirme que não excede 2 A; com o circuito desenergizado, inspecione o acoplamento e os contatos.
Há ingresso de umidade na conexão.	Acoplamento inadequado, vedação danificada ou uso fora das condições de proteção especificadas.	Verifique o assentamento da conexão e o estado da vedação. Confirme a condição de uso aplicável: IP 67; IP 68 / IP 69K somente fora de áreas explosivas.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVC07A em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo IFM EVC07A e para quem ele serve?

É um cabo de ligação de 2 m indicado para aplicações NAMUR. Destina-se a instalações que correspondam às conexões M12 angulares de codificação A e quatro contatos.

O que vem na embalagem?

Os dados do produto indicam uma peça por embalagem. Não há acessórios adicionais listados.

O EVC07A serve para qualquer conector M12?

Não é possível afirmar compatibilidade com qualquer M12: a ficha especifica conexões angulares, codificação A e quatro contatos. Compare a conexão e a pinagem com o equipamento antes da instalação.

Posso usar o EVC07A com tensão acima de 60 V ou corrente acima de 2 A?

A ficha informa tensão inferior a 60 V e capacidade de carga de 2 A. Não selecione o cabo para condições acima desses limites.

O que verificar se o equipamento não reconhece a ligação?

Confira se as conexões estão totalmente acopladas e se a pinagem corresponde ao equipamento. Faça a verificação com o circuito desenergizado e consulte o datasheet.

O que pode causar funcionamento intermitente quando o cabo se move?

Danos no cabo ou contato instável são causas possíveis. Inspecione o conjunto e verifique a continuidade antes de substituir o cabo.

Devo escolher este cabo ou um modelo com outro comprimento?

Escolha o EVC07A quando 2 m atenderem à instalação. Se precisar de outro comprimento, selecione uma versão cuja ficha confirme o comprimento e as conexões requeridos.

Este produto é um cabo completo ou apenas uma conexão avulsa?

É um cabo de ligação de 2 m com conexões M12 angulares nas extremidades. A embalagem é indicada como uma peça; não há kit de acessórios informado.

Como devo apertar as conexões na instalação?

Alinhe e acople as conexões sem forçar; os dados técnicos indicam torque máximo de aperto de 1,2…1,5 Nm. Consulte o datasheet para os detalhes de montagem.

Posso considerar IP 68 e IP 69K em uma instalação em área explosiva?

Não: o anúncio especifica essas classificações para uso fora de áreas explosivas. Para áreas classificadas, valide a identificação Ex e as condições de instalação no datasheet do fabricante.

GLOSSÁRIO TÉCNICO

NAMUR

Aplicação indicada para este cabo nos dados do produto. (Ref.: Aplicação NAMUR)

Codificação A

Identificação da configuração das conexões M12 informada para o produto. (Ref.: Codificação A)

PUR

Material do revestimento do cabo indicado na ficha. (Ref.: Material do cabo PUR)

IP 67

Grau de proteção informado para o cabo; consulte as condições específicas de instalação do fabricante. (Ref.: Grau de proteção IP 67)

ATEX / IECEx

Referências de aprovação e identificação para aplicações em atmosferas potencialmente explosivas, conforme os dados do fabricante. (Ref.: BVS 08 ATEX E 109 U; IECEx BVS 08.0041 U)
