Cabo de Conexão IFM EVC079 M12 Angular 2m PUR

Pré-visualizar: EVC079 IFM - Cabo de Conexão ifm Automação Industrial M12 Angular 2m PUR

EVC079 IFM - Cabo de Conexão ifm Automação Industrial M12 Angular 2m PUR

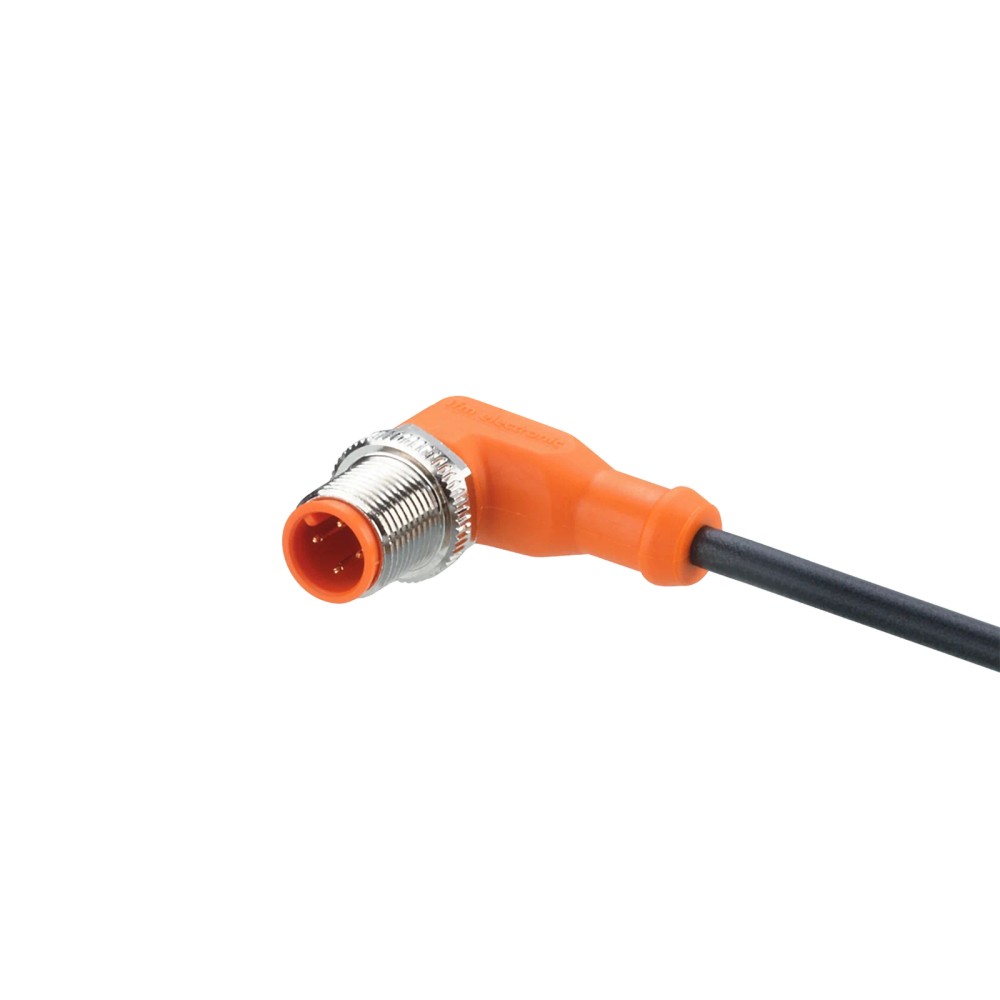

Imagem meramente ilustrativa

R$ 156,96

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC079
EAN: 4021179226349
NCM do produto: 85444200

Destaques do Produto Modelo EVC079...mais

Fechar menu

Saiba mais sobre: "EVC079 IFM - Cabo de Conexão ifm Automação Industrial M12 Angular 2m PUR"

Destaques do Produto

Modelo

EVC079

Comprimento

2 m

Conector

M12 angular, codificação A, 4 contatos

Corrente nominal

4 A

Revestimento do cabo

PUR

Tensão de operação

< 250 V AC / < 300 V DC

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC079 IFM – Cabo de Conexão M12 Angular, 2 m, PUR

O EVC079 é um cabo de conexão ifm com conector M12 angular, destinado a aplicações de automação industrial. Possui cabo de 2 m em PUR, quatro contatos banhados a ouro e grau de proteção IP65, IP67, IP68 e IP69K. A tensão de operação especificada é inferior a 250 V AC e inferior a 300 V DC; a corrente nominal é de 4 A.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Cabo de conexão com conector
Modelo	EVC079
Conector	1 x M12 angular, codificação A, 4 contatos
Comprimento do cabo	2 m
Material do cabo	PUR, preto, sem halogênio; diâmetro de 4,3 mm
Tensão de operação	< 250 V AC / < 300 V DC
Corrente nominal	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25 a 90 °C; cULus: até 75 °C
Características especiais	Contatos banhados a ouro; sem silicone; tolerâncias para dobras e deslocamentos

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões em aplicações de automação industrial que correspondam a um conector M12 angular, codificação A, com 4 contatos.
Aplicações em máquinas-ferramenta e em ambientes com refrigerantes e lubrificantes, conforme descrição de aplicação do produto.
Instalações que exijam cabo PUR de 2 m, corrente nominal de até 4 A e operação dentro dos limites de tensão e temperatura especificados.

⚠ Considere outro se precisa de:

Não selecione este modelo quando a instalação exigir comprimento diferente de 2 m ou uma geometria, codificação ou número de contatos incompatível com M12 angular, codificação A, 4 contatos.
Não utilize fora dos limites informados de tensão, corrente e temperatura; confirme também os requisitos de conexão do equipamento antes da instalação.

APLICAÇÕES E USO

Aplicação descrita no catálogo: conexão em máquinas-ferramenta e instalações de automação industrial, inclusive em cenários com refrigerantes e lubrificantes.
Para uso em ambiente com exposição a líquidos ou poeira, confira se o grau IP declarado e a montagem efetiva correspondem às condições da instalação; a ficha lista IP65, IP67, IP68 e IP69K.
Em aplicações móveis, respeite a faixa de temperatura móvel, o raio mínimo de curvatura e os limites declarados de velocidade e torção. Os dados não especificam condições adicionais de ensaio.

COMO ESCOLHER

Antes de comprar o EVC079 IFM – Cabo de Conexão M12 Angular, 2 m, PUR, verifique estes pontos:

Escolha o EVC079

Quando a conexão requerida for M12 angular, codificação A, com 4 contatos, e o cabo de PUR de 2 m atender à instalação. Verifique os limites elétricos, ambientais e de montagem informados na ficha.

Busque outra configuração

Quando o equipamento exigir outro comprimento, tipo ou codificação de conector, ou quantidade de contatos diferente. A ficha deste modelo não especifica outras configurações como compatíveis.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de conexão com conector	Categoria funcional informada na ficha.
Modelo	EVC079	Código do modelo.
SKU	EVC079	Identificação comercial do anúncio.
GTIN	4021179226349	Identificador global do produto.
Part number do anúncio	EVC079	Código informado nos dados primários do anúncio.
Part number do dataset do catálogo	ASTAH040MSS0002H04	Identificador adicional presente no dataset; confirmar com o fabricante se necessário.
Marca	ifm	Marca indicada nos dados do anúncio.
Aplicações informadas	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários descritos no catálogo.
Unidades por embalagem	1 peça	Quantidade informada no dataset.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites declarados na ficha técnica do catálogo e no anúncio.
Corrente nominal	4 A	Capacidade nominal indicada; respeitar também a redução Imax informada.
Redução Imax	0,8	Referência indicada como DIN EN 60512-5-2; considerar na avaliação da capacidade de carga.
Classe de proteção	II	Classe declarada na ficha.

Conexão elétrica
Conector	1 x M12, angular, codificação A	Especificação física da conexão; confirmar correspondência com o receptáculo do equipamento.
Contatos do conector	4, banhados a ouro	Material de contato informado; a pinagem não está detalhada nos dados disponíveis.
Corpo do conector	TPU, laranja	Material e cor declarados para o corpo.
Bloqueio/porca	Latão niquelado	Material informado para o bloqueio.
Torque de aperto do conector	0,6 a 1,5 Nm; máximo informado de 1,5 Nm	Faixa e limite de torque declarados para a conexão.

Cabo
Comprimento	2 m	Comprimento nominal do cabo.
Material do revestimento	PUR	Material informado para o revestimento do cabo.
Cor do cabo	Preto	Cor declarada na ficha.
Diâmetro do cabo	4,3 mm	Dimensão informada para o cabo.
Estrutura dos condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)	Composição indicada na especificação da conexão elétrica.
Livre de halogênio	Sim	Característica declarada.
Sem silicone	Sim	Característica declarada.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada; não substitui os limites de montagem e movimento.
Raio de curvatura em aplicação flexível	Mín. 10 x diâmetro do cabo	Limite mínimo indicado para instalação flexível.
Ciclos de curvatura	> 5 milhões	Valor informado no dataset; condições de ensaio não detalhadas nos dados disponíveis.
Esforço de torção	± 180 °/m	Limite de torção indicado na ficha.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condições de movimento declaradas; aplicar somente dentro dos parâmetros descritos.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados; a proteção depende da montagem correta e das condições de uso correspondentes.
Temperatura ambiente	-25 a 90 °C	Faixa declarada para a temperatura ambiente.
Limite de temperatura cULus	Até 75 °C	Restrição específica indicada para cULus.
Temperatura ambiente em movimento	-25 a 90 °C	Faixa declarada para condição móvel.
Temperatura de armazenamento	-25 a 55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa declarada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência indicada na ficha para condições climáticas de armazenamento.

Dados mecânicos e dimensionais
Dimensões	30,5 x 15,5 x 36,5 mm	Dimensões informadas no dataset do catálogo.
Peso	60,8 g	Peso informado no dataset do catálogo.
Material do invólucro	TPU	Material atribuído ao invólucro no dataset.
Material da porca	Latão niquelado	Material informado para a porca/bloqueio.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação específico. A conexão M12, codificação A e 4 contatos, descreve a interface física; não comprova compatibilidade com um protocolo ou dispositivo particular.

Conexões

Elétrica Um conector M12 angular, codificação A, com 4 contatos dourados; cabo de 2 m, 4 x 0,34 mm². Corrente nominal de 4 A e tensão de operação < 250 V AC / < 300 V DC. Confirme a pinagem e a atribuição dos sinais no datasheet e no equipamento conectado.

Processo Não aplicável como conexão de processo: trata-se de um cabo elétrico de conexão. A compatibilidade mecânica requer conector M12 correspondente; a compatibilidade elétrica depende da pinagem, dos sinais e dos limites elétricos do equipamento.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com receptáculo M12, codificação A, compatível com conector angular de 4 contatos, e requisitos elétricos dentro dos limites declarados.	✓	A ficha informa conector M12 angular, codificação A, com 4 contatos e os limites de tensão e corrente do cabo. É necessário conferir a pinagem no equipamento.
Aplicação que exija protocolo de comunicação específico, sem confirmação da pinagem e da compatibilidade elétrica do equipamento.	✗	A ficha não identifica protocolo nem atribuição de sinais; a presença de um conector M12 não comprova compatibilidade de comunicação.
Instalação com exigência de cabo superior a 2 m ou conector diferente do descrito.	✗	O produto informado tem cabo de 2 m e conector M12 angular, codificação A, de 4 contatos.
Uso em ambiente dentro da faixa de temperatura e com requisito de proteção correspondente ao grau IP especificado.	✓	A ficha declara temperatura ambiente de -25 a 90 °C, com limite cULus de até 75 °C, e graus IP65, IP67, IP68 e IP69K. A adequação depende das condições reais de instalação e montagem.

INSTALAÇÃO

Como instalar o EVC079 IFM – Cabo de Conexão M12 Angular, 2 m, PUR

Confirme que o equipamento possui conexão compatível com M12 angular, codificação A, de 4 contatos.
Verifique no datasheet e no equipamento a pinagem e a função elétrica de cada contato antes de conectar; a ficha disponível não detalha a atribuição dos pinos.
Desenergize o circuito e confirme que tensão e corrente da aplicação permanecem dentro dos limites declarados.
Posicione o cabo sem exceder o raio mínimo de curvatura indicado para aplicação flexível.
Acople o conector alinhando as partes e aperte dentro da faixa declarada, sem ultrapassar 1,5 Nm.
Após a montagem, confira a fixação, o encaminhamento do cabo e a vedação necessária para as condições ambientais da instalação.

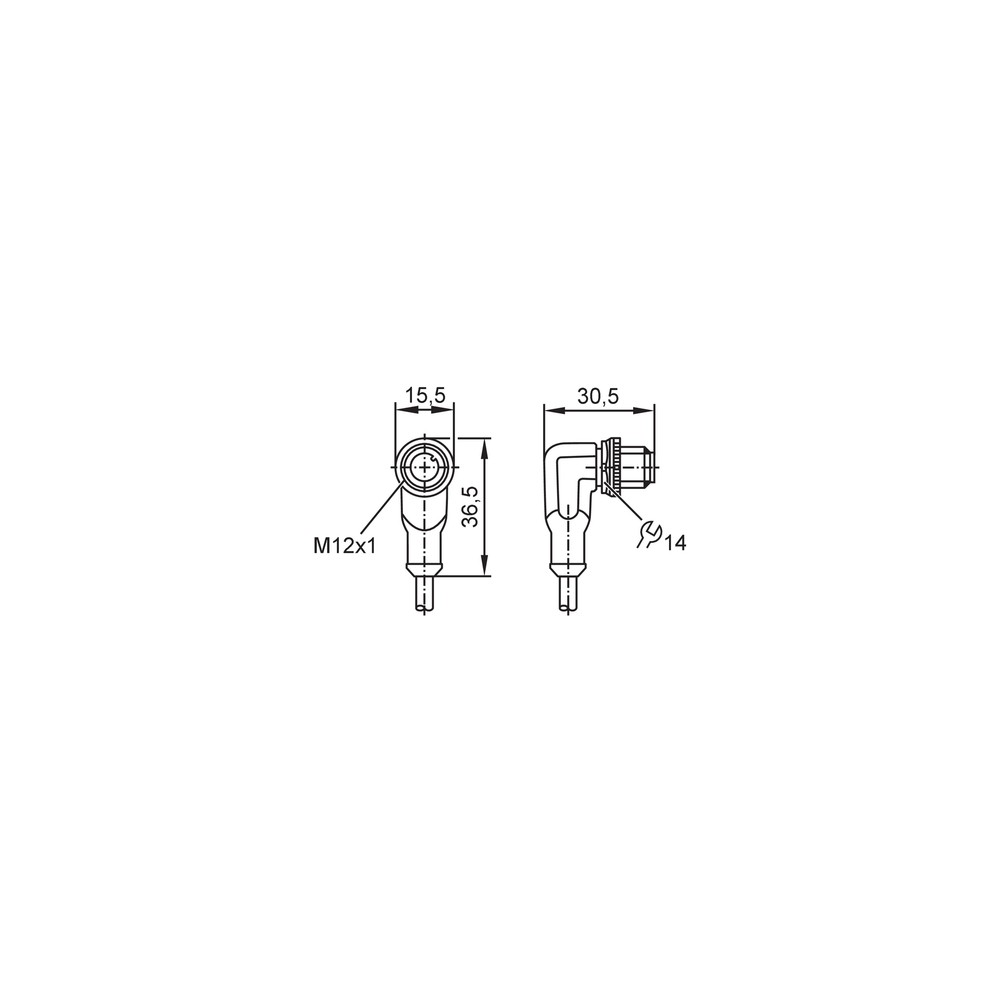

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece o sinal ou não funciona.	Pinagem ou atribuição de sinais incompatível, conexão incompleta ou incompatibilidade elétrica com o equipamento.	Compare a pinagem do receptáculo e do equipamento com o datasheet; verifique o encaixe e confirme tensão e corrente da aplicação.
A conexão apresenta interrupções durante movimento do cabo.	Curvatura abaixo do raio mínimo, torção acima do limite informado ou esforço mecânico na conexão.	Inspecione o trajeto do cabo e compare a montagem com o raio mínimo e o esforço de torção declarados.
Há sinais de umidade ou contaminação na conexão.	Acoplamento inadequado, montagem que não mantém a vedação necessária ou exposição além das condições apropriadas ao grau IP.	Examine o encaixe e as superfícies de vedação e verifique se a condição de exposição corresponde ao grau IP requerido.
O cabo ou a conexão apresenta aquecimento ou falha elétrica.	Possível operação acima dos limites de corrente ou tensão, ou conexão inadequada.	Meça os parâmetros do circuito e compare-os com os limites nominais; confira a conexão e a redução Imax indicada na ficha.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica EVC079 (PT-BR) (Datasheet) Desenho em escala EVC079 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC079 e para que serve?

É um cabo de conexão ifm com conector M12 angular, destinado a conectar componentes em aplicações industriais. A ficha cita automação industrial, máquinas-ferramenta, refrigerantes e lubrificantes.

Qual é o tipo de conexão e o que acompanha?

O produto é um cabo de 2 m com um conector M12 angular, codificação A, de 4 contatos. A ficha informa embalagem com uma peça e não relaciona acessórios inclusos.

Este cabo serve para qualquer conector M12?

Não é possível afirmar compatibilidade com qualquer M12: este modelo é angular, codificação A, com 4 contatos. Confirme a codificação, o número de contatos e a pinagem do dispositivo.

Posso usar o EVC079 em uma instalação que exige cabo mais longo?

A ficha identifica este modelo com 2 m de cabo. Se a instalação exigir outro comprimento, procure uma configuração cujo comprimento esteja especificado para essa necessidade.

O equipamento não funciona depois de conectar o cabo; o que devo verificar?

Confira primeiro o encaixe, a pinagem e a compatibilidade elétrica entre o cabo e o equipamento. A ficha não informa a atribuição dos pinos nem um protocolo específico.

O sinal falha quando o cabo se movimenta; preciso trocar o cabo?

Antes de substituir, inspecione a curvatura, a torção e os esforços na conexão. Compare a instalação com o raio mínimo e os limites mecânicos indicados na ficha.

Como decidir entre este cabo e outro modelo M12?

Escolha o EVC079 quando a instalação exigir M12 angular, codificação A, 4 contatos e 2 m de cabo. Se qualquer um desses requisitos for diferente, compare com um modelo cuja configuração esteja documentada.

O EVC079 é vendido como kit com acessórios?

A ficha informa uma peça por embalagem e não lista acessórios inclusos. Confirme separadamente os componentes necessários para a instalação.

Que cuidado devo ter ao apertar o conector?

Alinhe o conector antes do acoplamento e respeite a faixa de torque de 0,6 a 1,5 Nm, sem ultrapassar o máximo informado. Verifique também a pinagem antes de energizar.

A ficha informa a origem ou a garantia deste cabo?

A ficha identifica a marca como ifm, mas não apresenta dados de garantia. Para condições comerciais ou de procedência adicionais, consulte as informações do fornecedor.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração do conector M12 indicada para este modelo; deve corresponder à conexão do equipamento. (Ref.: conector M12, codificação A)

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de agentes, condicionada à montagem e à aplicação correspondentes. (Ref.: IP65, IP67, IP68 e IP69K)

Raio mínimo de curvatura

Limite de curvatura especificado para aplicação flexível; a instalação deve respeitar o valor indicado. (Ref.: mín. 10 x diâmetro do cabo)

Corrente nominal

Valor de corrente declarado para a operação do cabo, sujeito às condições e à redução indicadas na ficha. (Ref.: 4 A; redução Imax 0,8, DIN EN 60512-5-2)

Torque de aperto

Força rotacional especificada para apertar a conexão, expressa como torque. (Ref.: 0,6 a 1,5 Nm; máximo 1,5 Nm)
