Cabo de Conexão M12 IFM EVC078 10m

Pré-visualizar: EVC078 IFM - Cabo de Conexão M12 Automação Industrial 10m PUR Sem Halogênio

EVC078 IFM - Cabo de Conexão M12 Automação Industrial 10m PUR Sem Halogênio

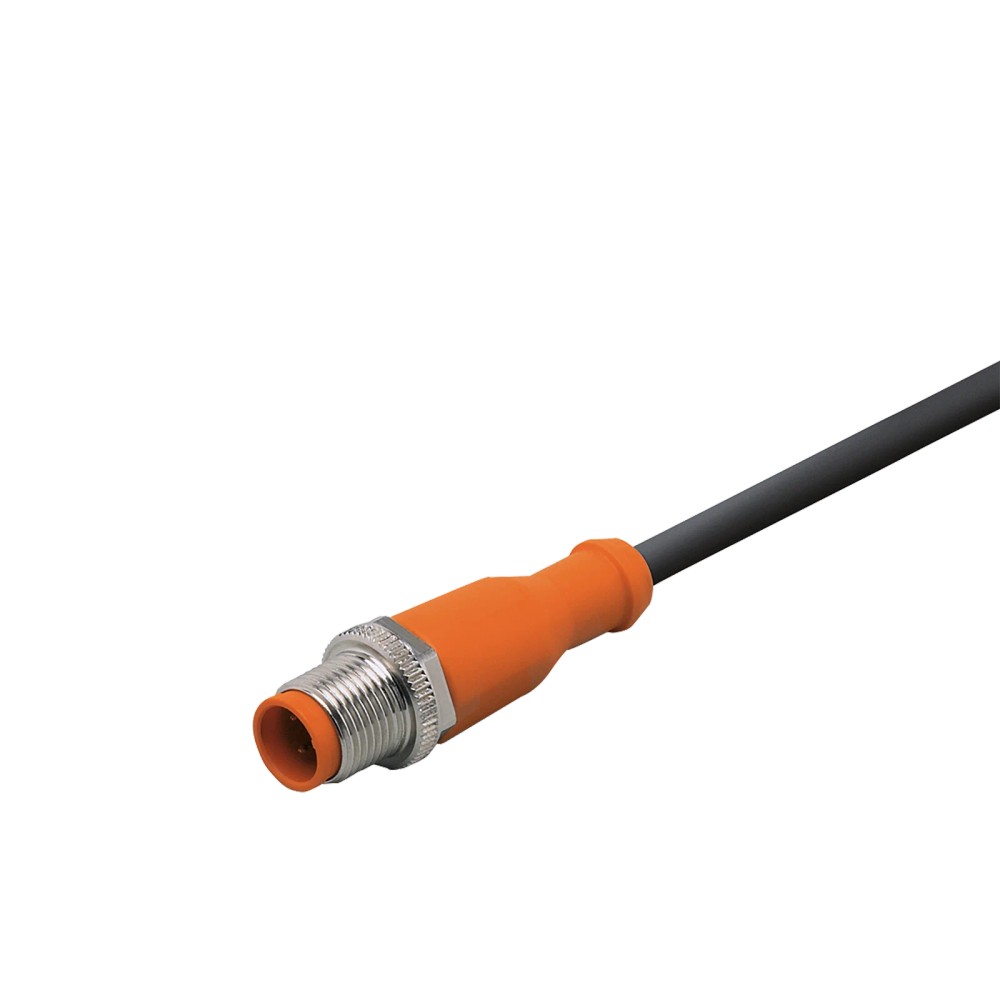

Imagem meramente ilustrativa

R$ 303,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC078
EAN: 4021179226332
NCM do produto: 85444200

Destaques do Produto Comprimento 10 m...mais

Fechar menu

Saiba mais sobre: "EVC078 IFM - Cabo de Conexão M12 Automação Industrial 10m PUR Sem Halogênio"

Destaques do Produto

Comprimento

10 m

Tipo de conector

M12 reto

Revestimento

PUR

Corrente máxima

4 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Conexão M12 IFM EVC078 10m PUR Sem Halogênio

O EVC078 é um cabo de conexão industrial de 10 metros, equipado com conector M12 reto, projetado para garantir transmissões confiáveis em sistemas de automação. Sua construção em material PUR, livre de halogênio e silicone, oferece alta resistência química e mecânica, ideal para ambientes exigentes com presença de óleos ou refrigerantes. Possui contatos banhados a ouro para assegurar a integridade do sinal elétrico.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVC078
Comprimento	10 m
Conector	M12 Reto
Corrente Nominal	4 A
Proteção	IP65/67/68/69K
Temperatura	-25 a 90 °C
Revestimento	PUR
GTIN	4021179226332

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e máquinas-ferramenta
Ambientes com presença de lubrificantes e refrigerantes
Aplicações em correntes de esteira (arraste)

⚠ Considere outro se precisa de:

Aplicações com tensão superior a 250V AC / 300V DC
Instalações com temperatura ambiente superior a 90°C
Uso em ambientes onde o raio de curvatura seja inferior a 43mm (10x o diâmetro)

APLICAÇÕES E USO

Conexão de sensores e atuadores em esteiras industriais
Ambientes com exposição a lubrificantes e refrigerantes
Automação de máquinas-ferramenta
Sistemas de I/O distribuídos com necessidade de alta flexibilidade

COMO ESCOLHER

Antes de comprar o Cabo de Conexão M12 IFM EVC078 10m PUR Sem Halogênio, verifique estes pontos:

Quando escolher o EVC078

Ideal para instalações fixas ou com movimento limitado que exigem alta durabilidade química, especialmente em máquinas-ferramenta e ambientes com fluidos industriais.

Quando buscar outra alternativa

Se a aplicação exigir movimentos de arraste contínuo extremamente intensos ou se a distância necessária for diferente de 10 metros, considere outros modelos da série EVC de comprimentos variados.

ESPECIFICAÇÕES TÉCNICAS

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite de operação elétrica
Corrente nominal	4 A	Capacidade de carga total

Dados mecânicos
Comprimento	10 m	Dimensão do cabo
Diâmetro do cabo	4.3 mm	Espessura nominal
Material	PUR	Revestimento externo
Material porca	Latão niquelado	Construção do bloqueio

Condições ambientais
Temperatura ambiente	-25 a 90 °C	Faixa de operação
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Resistência a fluidos e poeira

COMPATIBILIDADE

Comunicação

• Sinais analógicos padrão

• Sinais digitais PNP/NPN

• IO-Link

Conexões

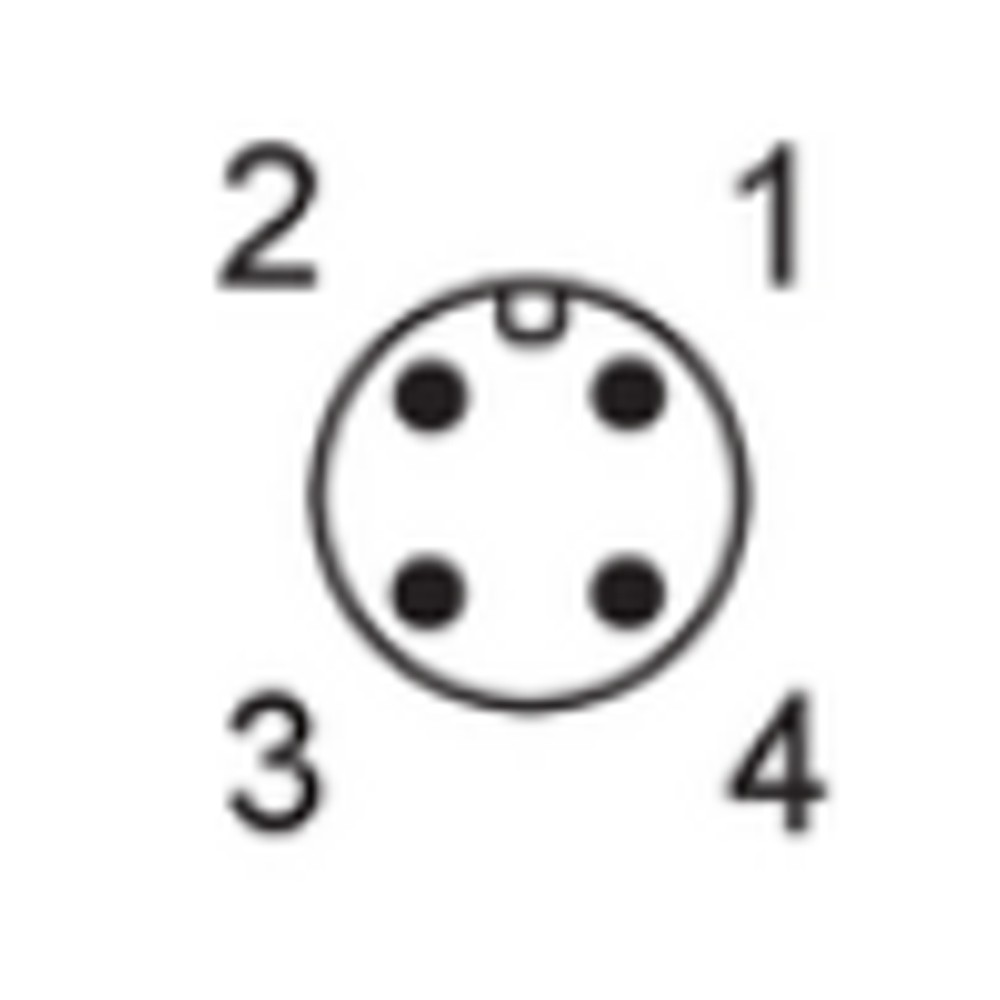

Elétrica 1 x M12, reto; 4 contatos banhados a ouro; codificação A

Processo M12 padrão industrial

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com óleos e lubrificantes	✓	O material PUR oferece excelente resistência química a fluidos industriais.
Instalações externas com exposição solar direta	✗	O material não é classificado para resistência UV prolongada; recomenda-se proteção adicional.
Aplicações de robótica pesada com alta torção	✗	Especificado para ± 180°/m, não destinado a torções contínuas de robôs multi-eixo.

INSTALAÇÃO

Como instalar o Cabo de Conexão M12 IFM EVC078 10m PUR Sem Halogênio

Verifique a compatibilidade do sensor com a pinagem M12 A-coded.
Certifique-se de que o equipamento esteja desenergizado antes da conexão.
Alinhe o conector M12 macho do sensor com o fêmea do cabo.
Rosqueie manualmente o conector até sentir o encaixe firme.
Utilize chave dinamométrica para aplicar torque entre 0,6 e 1,5 Nm.
Verifique se o cabo está fixado de modo a respeitar o raio de flexão mínimo de 43mm.

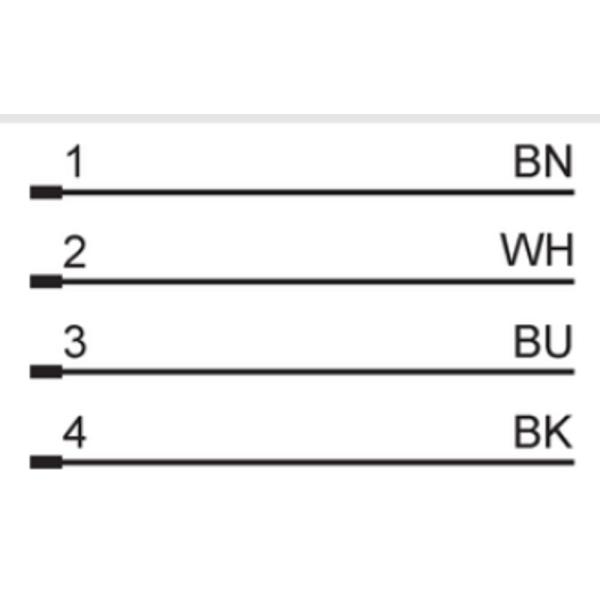

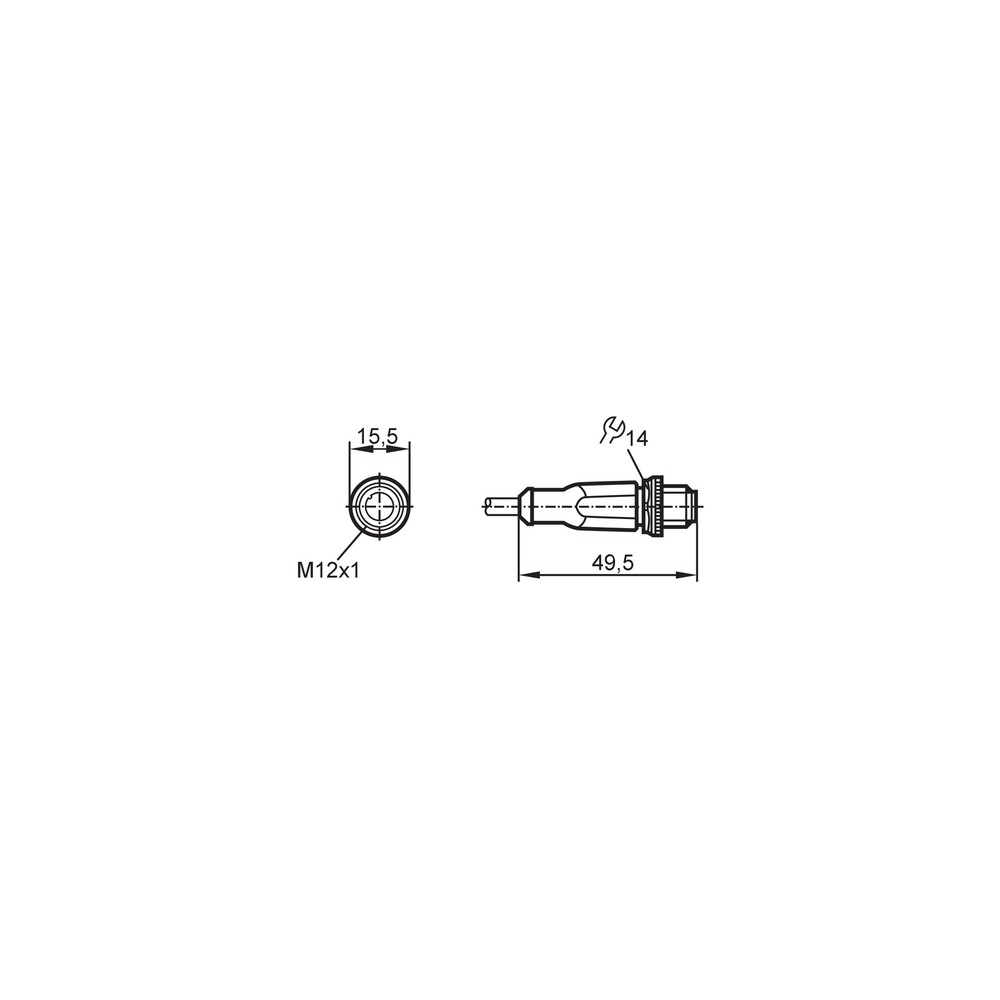

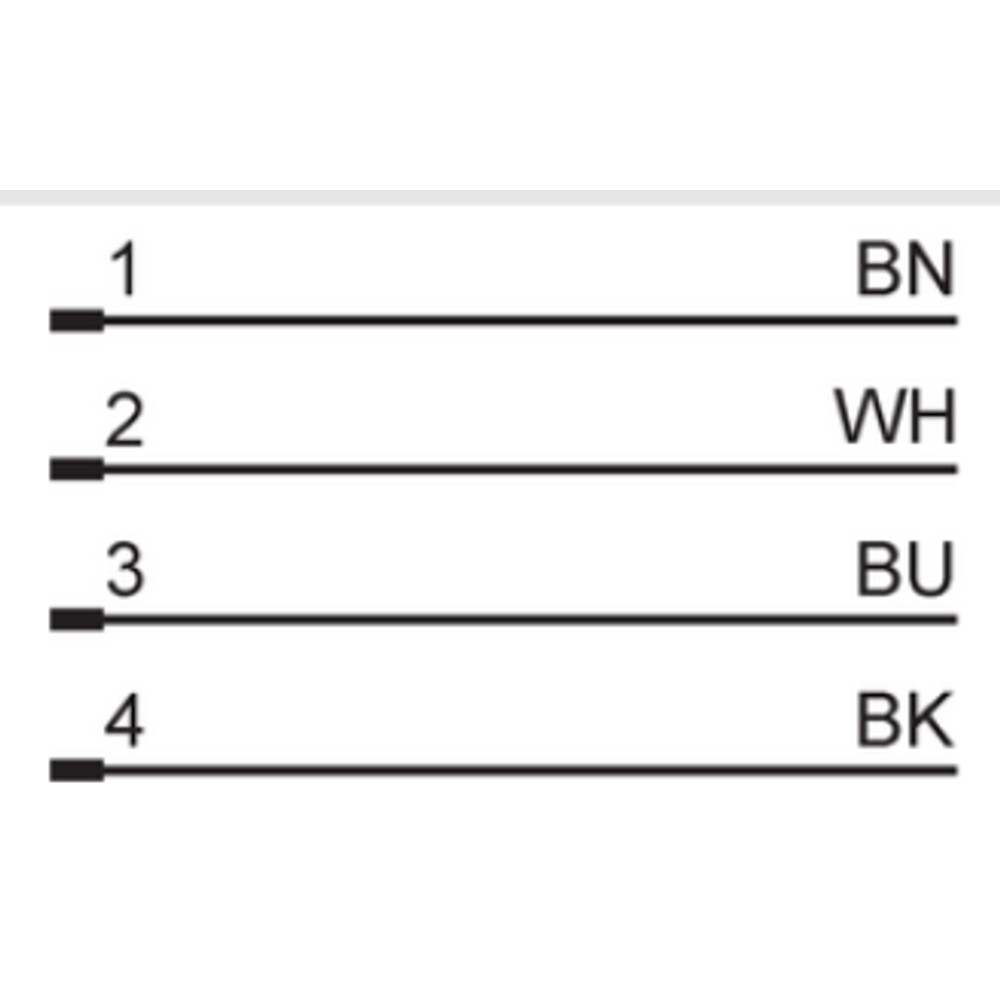

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Intermitência no sinal do sensor	Torção excessiva ou raio de curvatura fora da especificação técnica	Verificar se o cabo está instalado com raio mínimo de 10x o diâmetro (43mm)
Entrada de umidade no conector (oxidação)	Torque de aperto incorreto nos conectores	Garantir torque de aperto entre 0,6 e 1,5 Nm
Rigidez ou rachaduras no revestimento	Exposição contínua a temperaturas fora da faixa especificada	Medir a temperatura ambiente no ponto de instalação (limite 90°C)
Aquecimento do cabo	Sobrecarga de corrente	Verificar se a carga conectada excede 4A

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico EVC078 (Datasheet) Desenho Escala EVC078 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVC078 e para que serve?

Este é um cabo de conexão industrial com conector M12, projetado para transmitir sinais de sensores e atuadores em ambientes de automação.

O que está incluso na embalagem deste produto?

O cabo acompanha uma unidade de conexão com comprimento de 10 metros, revestimento em PUR, sem halogênio e contatos banhados a ouro.

Existem restrições de tensão para o uso deste cabo?

Este cabo não deve ser utilizado em aplicações que excedam a tensão nominal de 250V AC ou 300V DC.

Este cabo suporta temperaturas extremas de calor?

Não é recomendado para uso em ambientes com temperaturas que ultrapassem 90°C (ou 75°C para certificação cULus).

Como diagnosticar uma falha de comunicação no sensor conectado a este cabo?

Sintomas como queda de sinal ou falha de comunicação podem ser causados por danos físicos ou torção excessiva no cabo, verifique a integridade do revestimento.

O que devo verificar antes de trocar o cabo por um novo?

Verifique se o conector M12 está firmemente fixado e se há continuidade elétrica nos 4 pinos antes de substituir o componente.

É melhor comprar este cabo avulso ou um kit de conexão?

Este cabo possui conector M12 reto e é ideal para automação industrial, sendo uma peça de reposição padronizada, enquanto kits costumam incluir conectores adicionais ou divisores que não são necessários aqui.

Qual a diferença deste cabo para outros cabos M12 da IFM?

Este modelo é uma peça de conexão direta, enquanto outras versões podem possuir conectores angulados ou diferentes tipos de blindagem conforme a necessidade específica da máquina.

Quais cuidados devo ter ao instalar o cabo em correntes de esteira?

Ao instalar, certifique-se de respeitar o raio de flexão mínimo de 10 vezes o diâmetro do cabo para garantir a vida útil dos ciclos de dobra.

Qual a procedência deste cabo de conexão?

O produto é original da marca IFM, faturado diretamente pela IFM ELECTRONIC LTDA e despachado conforme estoque da fabricante.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material de revestimento externo do cabo, altamente resistente a óleos, lubrificantes e desgaste mecânico.

Sem Halogênio

Característica do material que não libera gases tóxicos ou corrosivos em caso de combustão, aumentando a segurança em instalações fechadas.

Grau de Proteção IP69K

Classificação de proteção contra a entrada de poeira e alta pressão de água (limpeza por jato de vapor).

Ciclos de Curvatura

Número de vezes que o cabo pode ser dobrado em uma esteira antes de atingir a fadiga do material (Ref.: > 5 milhões).

Codificação A

Padrão de pinagem do conector M12 utilizado para transmissão de sinais e alimentação padrão em sensores.
