Cabo de Conexão IFM EVC077 M12 4 Polos 5m PUR

Pré-visualizar: EVC077 IFM - Cabo de Conexão IFM Automação Industrial M12 4 Polos 5m PUR

EVC077 IFM - Cabo de Conexão IFM Automação Industrial M12 4 Polos 5m PUR

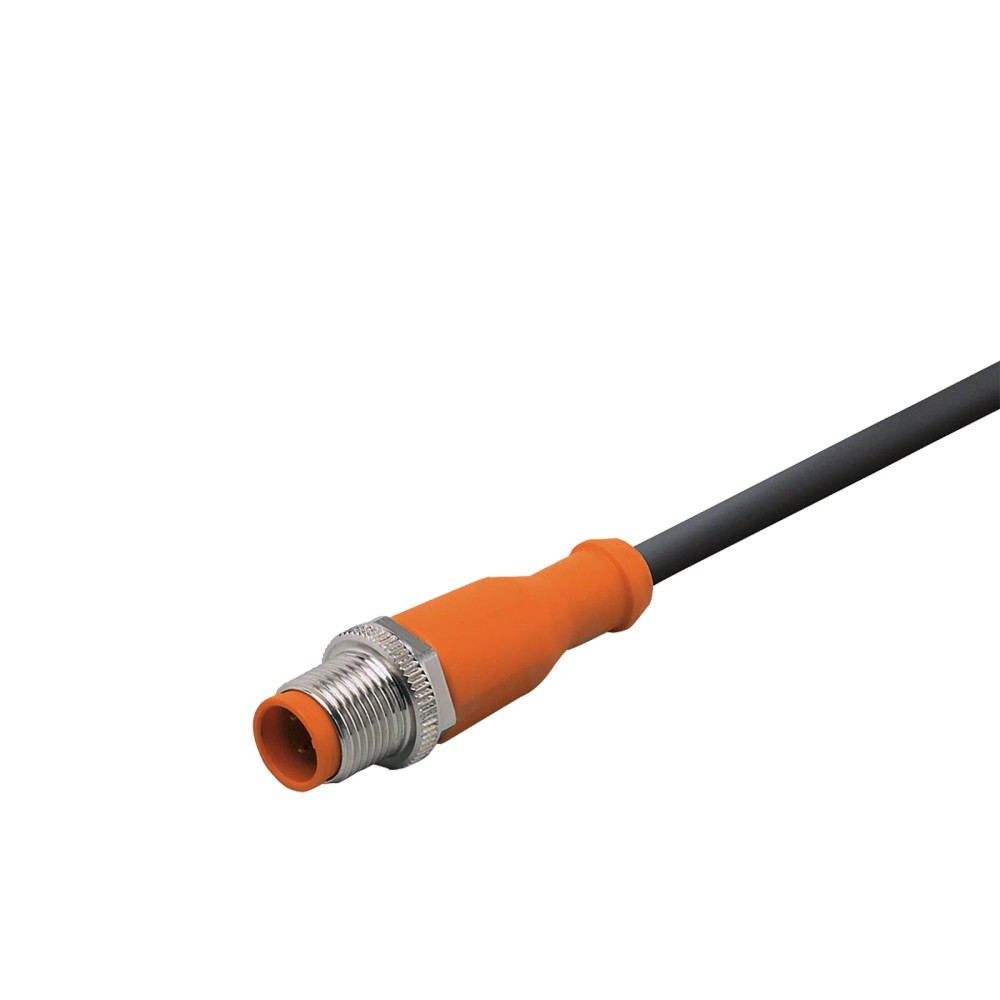

Imagem meramente ilustrativa

R$ 204,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC077
EAN: 4021179226325
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "EVC077 IFM - Cabo de Conexão IFM Automação Industrial M12 4 Polos 5m PUR"

Destaques do Produto

Comprimento

5 m

Conexão

M12 reto, codificação A, 4 polos

Material do cabo

PUR

Tensão de operação

< 250 V AC / < 300 V DC

Capacidade de carga total

4 A

Proteção declarada

IP 65, IP 67, IP 68 e IP 69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC077 IFM – Cabo de Conexão M12 Reto, 4 Polos, 5 m, PUR

O EVC077 é um cabo de conexão IFM com conector M12 reto de 4 polos, destinado à conexão de componentes em sistemas industriais e de automação. Possui comprimento de 5 m, revestimento em PUR e grau de proteção informado como IP 65, IP 67, IP 68 e IP 69K. Os contatos são banhados a ouro, e o cabo não contém silicone nem halogênio.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de conexão com conector macho
Conector	1 × M12 reto, codificação A, 4 contatos
Comprimento	5 m
Cabo	PUR, preto, Ø 4,3 mm; 4 × 0,34 mm²
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga total	4 A
Grau de proteção	IP 65, IP 67, IP 68, IP 69K
Temperatura ambiente	−25…90 °C; cULus: até 75 °C
Composição dos contatos	4 contatos dourados
Características do material	Sem silicone e sem halogênio

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que requeiram conector M12 reto, codificação A, com 4 polos e cabo de 5 m.
Aplicações de automação industrial e máquinas-ferramenta, incluindo uso associado a refrigerantes e lubrificantes, conforme aplicação indicada na ficha.
Instalações que exijam cabo PUR, sem silicone e sem halogênio, respeitando os limites elétricos, ambientais e mecânicos especificados.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir comprimento diferente de 5 m ou uma configuração de conector diferente da M12 reta, codificação A, 4 polos.
Não utilizar acima de 4 A de capacidade de carga total ou fora dos limites de tensão declarados.
Não presumir compatibilidade com qualquer dispositivo apenas por possuir conexão M12: confirme codificação, número e disposição dos contatos, pinagem e requisitos elétricos do equipamento.

APLICAÇÕES E USO

Uso em conexões de automação industrial quando o equipamento possuir conexão M12 codificada A, 4 polos e pinagem compatível; essa compatibilidade deve ser confirmada no equipamento.
Aplicação em máquinas-ferramenta, inclusive em contextos associados a refrigerantes e lubrificantes, conforme indicado na ficha. A ficha não especifica concentração, composição ou método de exposição desses fluidos.
Instalações que requeiram cabo de 5 m com revestimento PUR e operação dentro das faixas elétricas, ambientais e mecânicas especificadas.
Uso móvel conforme os dados de velocidade e aceleração declarados: até 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s². Não extrapolar esses valores para outras condições sem validação do fabricante.

COMO ESCOLHER

Antes de comprar o EVC077 IFM – Cabo de Conexão M12 Reto, 4 Polos, 5 m, PUR, verifique estes pontos:

Escolha o EVC077 quando

A instalação exigir cabo de 5 m com conector M12 reto, codificação A, 4 polos, e os limites de tensão, corrente, temperatura e proteção declarados forem compatíveis com a aplicação.

Procure outra configuração quando

O equipamento exigir outro comprimento, outro tipo ou codificação de conector, outro número de polos ou uma capacidade elétrica superior aos limites informados. A ficha deste produto não identifica modelos alternativos; confirme a referência correta com o fabricante.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	ifm / IFM	Marca e fabricante identificados na ficha do produto.
Nome	Cabo de conexão com conector ifm EVC077	Denominação informada para o produto.
SKU	EVC077	Código do produto no anúncio.
GTIN	4021179226325	Identificador comercial informado.
Part number do anúncio	EVC077	Referência indicada nos dados básicos do anúncio.
Peso	151,8 g	Peso informado no conjunto de atributos do produto.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.
NCM	8544.42.00	Classificação informada no conjunto de dados.

Aplicação
Aplicação declarada	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários descritos nos atributos do produto.

Dados elétricos
Tensão de operação AC	< 250 V AC	Limite declarado nos dados básicos do anúncio.
Tensão de operação DC	< 300 V DC	Valor adicional informado na ficha técnica.
Capacidade de carga total	4 A	Capacidade indicada para o cabo; não exceder esse valor.
Classe de proteção	II	Classificação declarada na ficha técnica.

Conexão elétrica
Conector	1 × M12, reto	Configuração física do conector indicada na ficha.
Codificação	A	Codificação especificada para o conector M12.
Contatos	4, dourados	Número e acabamento dos contatos declarados.
Corpo do conector	TPU, laranja	Material e cor informados para o corpo do conector.
Bloqueio	Latão, niquelado	Material indicado para o mecanismo de bloqueio.
Torque máximo de aperto	0,6…1,5 Nm	Faixa indicada para o aperto da conexão.
Contato do conector	Banhado a ouro	Característica informada nos dados básicos do anúncio.

Construção do cabo
Comprimento	5 m	Comprimento total especificado.
Material do revestimento	PUR	Material do revestimento do cabo.
Cor do cabo	Preto	Cor indicada na especificação do cabo.
Diâmetro do cabo	4,3 mm	Diâmetro externo informado.
Condutores	4 × 0,34 mm²	Seção e quantidade de condutores declaradas.
Construção dos condutores	42 × Ø 0,1 mm	Construção indicada para cada condutor na especificação.
Sem silicone	Sim	Característica declarada para o cabo.
Sem halogênio	Sim	Característica declarada para o cabo.

Proteção e características mecânicas
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Graus de proteção listados na ficha; a adequação depende das condições de instalação e uso.
Ciclos de curvatura	> 5 milhões	Valor declarado para ciclos de curvatura.
Esforço de torção	± 180 °/m	Limite de torção informado.
Raio de flexão em aplicação flexível	Mín. 10 × diâmetro do cabo	Raio mínimo indicado para aplicação flexível; considerar o diâmetro nominal do cabo.
Velocidade de movimento	Máx. 3,3 m/s	Valor informado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Característica especial	Tolerâncias para dobras e deslocamentos	Característica declarada; respeitar os limites de flexão e movimento especificados.

Condições ambientais
Temperatura ambiente	−25…90 °C	Faixa de temperatura ambiente informada.
Temperatura ambiente cULus	Até 75 °C	Limite específico indicado para a condição cULus.
Temperatura ambiente em movimento	−25…90 °C; cULus: até 75 °C	Faixa declarada para uso móvel.
Temperatura de armazenamento	−25…55 °C	Faixa de armazenamento especificada.
Umidade de armazenamento	10…100 %	Faixa de umidade informada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência declarada para condições climáticas de armazenamento.

Instalação e identificação dos condutores

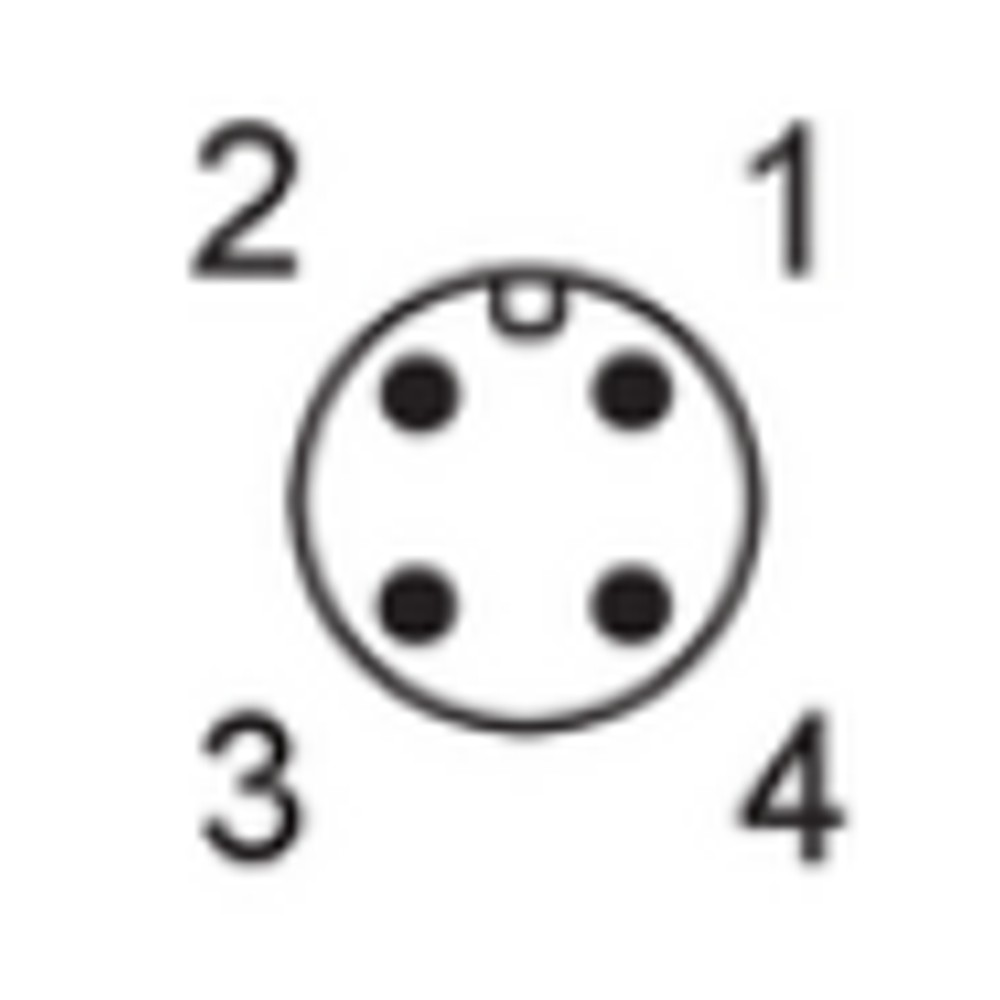

Identificação dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Código de cores fornecido na ficha; confirmar a correspondência com a pinagem do dispositivo conectado.

COMPATIBILIDADE

Comunicação

• Cabo passivo de conexão; a ficha não declara protocolo de comunicação específico.

• Compatibilidade de sinal depende do dispositivo conectado, da pinagem e dos requisitos elétricos da aplicação.

Conexões

Elétrica Um conector M12 reto, codificação A, com 4 contatos dourados; cabo de 5 m, 4 × 0,34 mm². Tensão de operação: < 250 V AC / < 300 V DC; capacidade de carga total: 4 A. Verificar a pinagem do equipamento antes de conectar.

Processo Não se aplica como conexão de processo; trata-se de um cabo de conexão elétrica com conector M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com receptáculo M12 codificado A, 4 polos e pinagem compatível	✓	A ficha especifica conector M12 reto, codificação A, com 4 contatos. A compatibilidade elétrica ainda depende da conferência da pinagem e dos limites do circuito.
Aplicação dentro dos limites de tensão e capacidade de carga declarados	✓	A ficha informa tensão inferior a 250 V AC / 300 V DC e capacidade de carga total de 4 A.
Equipamento com conector de outro número de polos, codificação ou geometria	✗	A configuração documentada é M12 reto, codificação A, com 4 contatos; não há evidência de compatibilidade mecânica com configurações diferentes.
Circuito que exceda 4 A ou os limites de tensão declarados	✗	A aplicação ultrapassaria os limites elétricos indicados para o cabo.
Uso em máquina-ferramenta ou aplicação associada a refrigerantes e lubrificantes	✓	Esses cenários constam na informação de aplicação da ficha; a instalação deve respeitar as condições ambientais e de montagem do fabricante.

INSTALAÇÃO

Como instalar o EVC077 IFM – Cabo de Conexão M12 Reto, 4 Polos, 5 m, PUR

Confirme que o equipamento possui receptáculo M12 reto compatível com codificação A e 4 polos; confira também a pinagem no manual do equipamento.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Inspecione o conector, os contatos e o cabo; não instale se houver dano visível.
Conecte sem forçar o alinhamento e aperte o bloqueio respeitando o torque máximo indicado de 0,6…1,5 Nm.
Instale o cabo sem exceder os limites de flexão, torção, temperatura e movimento especificados para a aplicação.
Após a montagem, verifique a fixação, a pinagem e a continuidade elétrica antes de energizar o sistema.

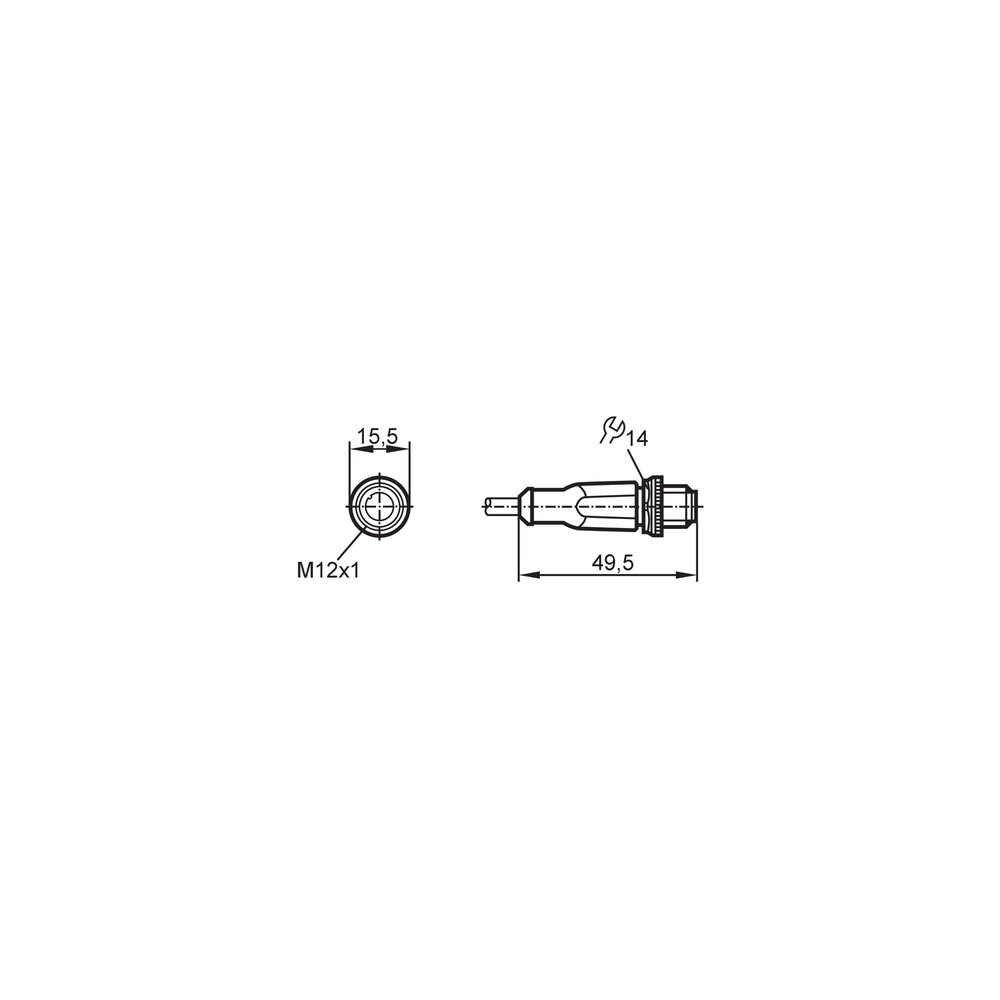

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não liga ou não reconhece o sinal.	Pinagem incompatível, conexão incompleta ou contato elétrico interrompido.	Desenergize o circuito, confira a correspondência entre os condutores e a pinagem do dispositivo e verifique a continuidade dos quatro condutores.
Há aquecimento, queda de tensão ou interrupção sob carga.	Corrente acima da capacidade declarada, conexão frouxa ou condutor danificado.	Meça a corrente do circuito e compare com o limite de 4 A; inspecione o aperto e verifique a continuidade e o estado do cabo.
O conector não acopla ou não trava corretamente.	Conector do equipamento com codificação, número de polos ou geometria incompatível, ou desalinhamento durante o acoplamento.	Compare a codificação A, os 4 polos e a geometria M12; confira o alinhamento antes de reapertar, sem forçar a conexão.
O sinal falha de forma intermitente durante o movimento do cabo.	Raio de flexão inferior ao mínimo indicado, torção excessiva ou dano mecânico nos condutores.	Inspecione o percurso e procure pontos de dobra ou torção; confira o raio mínimo de 10 × diâmetro do cabo e teste a continuidade enquanto movimenta o cabo com o circuito desenergizado.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVC077 – português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC077 e para que serve?

É um cabo de conexão industrial com conector M12 reto, codificação A e 4 polos. Serve para conectar equipamentos de automação que tenham conexão e pinagem compatíveis.

O que acompanha o produto?

A ficha informa uma peça por embalagem: o cabo de conexão EVC077. Não há acessórios listados como inclusos.

O EVC077 funciona com qualquer equipamento M12?

Não é possível afirmar compatibilidade com qualquer equipamento M12. Confirme codificação A, 4 polos, pinagem e requisitos elétricos do dispositivo.

Qual é o limite elétrico que preciso considerar?

A ficha informa capacidade de carga total de 4 A e tensão inferior a 250 V AC / 300 V DC. A aplicação precisa respeitar ambos os limites.

Este cabo serve para uma aplicação que exige mais de 4 A?

Não, a ficha declara capacidade de carga total de 4 A. Para uma corrente superior, selecione uma configuração cuja capacidade seja especificada para essa exigência.

Posso usar o EVC077 com um conector de 5 polos ou codificação diferente?

A ficha especifica M12 codificação A com 4 contatos, portanto não confirma compatibilidade com conectores de 5 polos ou outra codificação. Verifique a configuração exigida pelo equipamento.

O equipamento não liga depois da instalação; o que devo verificar antes de trocar o cabo?

Verifique primeiro se o conector está totalmente acoplado e se a pinagem corresponde à do equipamento. Com o circuito desenergizado, confira também a continuidade dos condutores.

O sinal falha quando o cabo se movimenta; qual pode ser a causa?

Uma dobra abaixo do raio mínimo, torção excessiva ou dano interno pode causar interrupções. Inspecione o trajeto e a integridade do cabo e compare a instalação com os limites mecânicos da ficha.

Como evito danificar o conector durante a instalação?

Alinhe o conector antes de acoplar, não force o encaixe e respeite o torque máximo de 0,6…1,5 Nm. Desenergize o circuito antes de conectar ou desconectar.

É melhor comprar este cabo ou escolher outra versão?

Escolha o EVC077 se a instalação exigir 5 m, M12 reto codificado A com 4 polos e atender aos limites especificados. Se algum desses requisitos diferir, confirme a referência compatível com o fabricante; a ficha não informa uma versão alternativa.

GLOSSÁRIO TÉCNICO

M12

Designação do formato de conector utilizado neste cabo; a ficha especifica versão reta com codificação A e 4 contatos. (Ref.: Conexão elétrica - conector)

Codificação A

Chaveamento identificado para o conector M12, que deve corresponder ao receptáculo do equipamento. (Ref.: Codificação)

PUR

Material indicado para o revestimento do cabo. (Ref.: Material do revestimento)

Grau de proteção IP

Classificação de proteção indicada para o produto; a adequação depende das condições de montagem e uso. (Ref.: Grau de proteção)

Raio de flexão

Raio mínimo de curvatura indicado para aplicação flexível, calculado como múltiplo do diâmetro do cabo. (Ref.: Raio de flexão em aplicação flexível)
