Cabo Conector Fêmea M12 IFM EVC075

Pré-visualizar: EVC075 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 10m PUR IP69K

EVC075 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 10m PUR IP69K

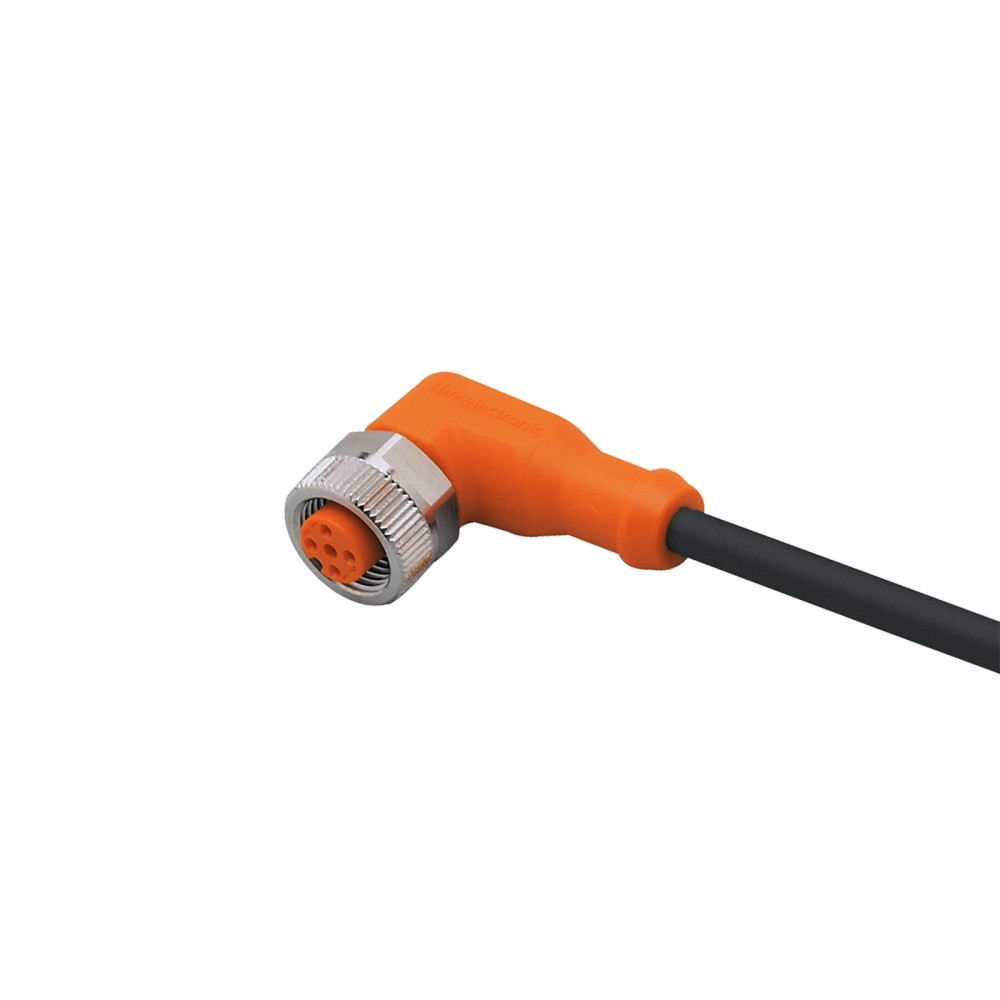

Imagem meramente ilustrativa

R$ 325,92

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC075
EAN: 4021179231954
NCM do produto: 85444200

Destaques do Produto Conector Fêmea M12...mais

Fechar menu

Saiba mais sobre: "EVC075 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 10m PUR IP69K"

Destaques do Produto

Conector

Fêmea M12 angular

Comprimento

10 m

Material do cabo

PUR

Tensão de operação

Inferior a 60 V AC

Proteção

IP65, IP67, IP68 e IP69K

Terminação

Extremidade do cabo aberta

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de conexão IFM EVC075, conector fêmea M12 angular, 10 m, PUR, IP65/IP67/IP68/IP69K

O IFM EVC075 é um cabo de conexão com conector fêmea M12 angular e extremidade do cabo aberta, destinado à conexão de componentes em instalações industriais. Tem 10 m de comprimento, revestimento em PUR e contatos banhados a ouro. A ficha informa tensão de operação inferior a 60 V AC e graus de proteção IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVC075
Tipo de conector	Fêmea M12 angular
Comprimento	10 m
Material do cabo	PUR
Tensão de operação	< 60 V AC
Graus de proteção informados	IP65, IP67, IP68 e IP69K
Corrente nominal	4 A
Temperatura de operação	-25...90 °C
Contatos	Banhados a ouro
Extremidade do cabo	Aberta

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que exijam conector fêmea M12 angular, cabo de 10 m e extremidade aberta para terminação no equipamento ou painel.
Aplicações de automação industrial, máquinas-ferramentas e ambientes com refrigerantes ou lubrificantes, conforme a descrição do produto.
Instalações cujos requisitos elétricos e ambientais estejam dentro dos limites informados na ficha e no datasheet.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir tensão igual ou superior a 60 V AC.
Não selecionar quando a corrente requerida exceder 4 A.
Não selecionar quando o equipamento exigir outro tipo de conector, orientação, comprimento ou terminação; confirmar o padrão do equipamento antes da compra.

APLICAÇÕES E USO

Uso descrito para automação industrial e máquinas-ferramentas, desde que a conexão, a pinagem e os limites elétricos sejam compatíveis com o equipamento.
Uso descrito em aplicações com refrigerantes e lubrificantes; confirme no datasheet as condições de instalação e exposição aplicáveis.
Possível uso em instalações que necessitem dos graus de proteção declarados, observando que a proteção depende da conexão corretamente montada e das condições definidas pelo fabricante.
A ficha não declara protocolos de comunicação, pinagem ou uma aplicação específica por modelo de máquina; validar esses requisitos antes da ligação.

COMO ESCOLHER

Antes de comprar o Cabo de conexão IFM EVC075, conector fêmea M12 angular, 10 m, PUR, IP65/IP67/IP68/IP69K, verifique estes pontos:

Quando escolher o EVC075

Escolha quando o equipamento aceitar conector fêmea M12 angular, a instalação precisar de 10 m de cabo e a extremidade aberta atender ao método de ligação previsto. Verifique também os limites elétricos e a necessidade de proteção ambiental indicados no datasheet.

Quando buscar outra configuração

Procure outra versão se precisar de conector reto, comprimento diferente, outra configuração de terminação ou requisitos elétricos acima dos limites declarados para este modelo. A ficha disponível não especifica pinagem nem número de contatos; confirme esses dados no datasheet e no equipamento correspondente.

ESPECIFICAÇÕES TÉCNICAS

Identificação do produto
Fabricante	IFM	Marca informada no anúncio.
Modelo	EVC075	Código do modelo.
SKU	EVC075	Código de identificação do anúncio.
GTIN	4021179231954	Identificador comercial informado na ficha.
Part number do anúncio	EVC075	Código informado nos dados prioritários do anúncio.
Part number do dataset de catálogo	ADOAH050MSS0010H05	Código presente no dataset de catálogo; não substitui o part number prioritário do anúncio.
Categoria	Tecnologia de conexão; cabo de conexão com conector fêmea	Classificação informada para o produto.
NCM	8544.42.00	Código informado no dataset de catálogo.

Conexões e construção
Tipo de conector	Fêmea M12 angular	Configuração mecânica informada para a conexão.
Extremidade do cabo	Aberta	Descrição do produto no dataset de catálogo; prevê terminação conforme projeto da instalação.
Contatos	Banhados a ouro	Acabamento informado para os contatos.
Material do cabo	PUR	Material informado para o cabo.
Material do invólucro	TPU	Dado presente no dataset de catálogo.
Material da porca	Latão niquelado	Dado presente no dataset de catálogo.
Material da vedação	FKM	Dado presente no dataset de catálogo.
Sem silicone	Sim	Característica declarada no anúncio.
Sem halogênio	Sim	Característica declarada no anúncio.

Dados elétricos
Tensão de operação	< 60 V AC	Valor da fonte primária do anúncio; prevalece sobre dados divergentes de fontes secundárias.
Tensão de operação no dataset de catálogo	< 60 V AC/DC	Informação secundária de catálogo; não deve ser usada para ampliar o limite AC informado na fonte primária.
Corrente nominal	4 A	Valor informado no dataset de catálogo; respeitar os requisitos do equipamento e a documentação do fabricante.
Classe de proteção	II	Dado presente no dataset de catálogo.

Comprimento e dimensões
Comprimento	10 m	Comprimento do cabo informado no anúncio.
Dimensões	26,5 x 15,5 x 36,5 mm	Dimensões indicadas no dataset de catálogo.
Raio de flexão mínimo	10 x diâmetro do cabo	Manter o raio mínimo relativo ao diâmetro do cabo, conforme dado de catálogo.

Condições ambientais e mecânicas
Graus de proteção	IP65, IP67, IP68 e IP69K	Graus declarados no anúncio; a proteção efetiva depende da montagem e das condições especificadas pelo fabricante.
Temperatura de operação	-25...90 °C	Faixa de temperatura informada no dataset de catálogo.
Resistência à torção	± 180 °/m	Valor presente no dataset de catálogo.
Ciclos de curvatura	> 5 milhões	Valor indicado no dataset de catálogo; considerar as condições de ensaio do fabricante.
Torque de aperto	0,6...1,5 Nm	Faixa indicada no dataset de catálogo para o aperto da conexão correspondente.
Peso	364 g	Valor indicado no dataset de catálogo.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação. A compatibilidade deve ser validada pelo tipo de conexão, pela pinagem do dispositivo e pelos requisitos elétricos.

Conexões

Elétrica Conector fêmea M12 angular; extremidade do cabo aberta. Tensão de operação informada na fonte primária: < 60 V AC. Corrente nominal informada nos dados do catálogo: 4 A. Confirme pinagem e ligação dos condutores no datasheet antes da instalação.

Processo Não se aplica como conexão de processo. Trata-se de um cabo de conexão elétrica; a conexão física informada é M12 fêmea angular.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com entrada M12 macho que corresponda mecanicamente ao conector e tenha pinagem e requisitos elétricos compatíveis	✓	A ficha identifica o produto como conector fêmea M12 angular. A compatibilidade elétrica deve ser confirmada pela pinagem e pelos limites do equipamento.
Aplicação que exige tensão igual ou superior a 60 V AC	✗	A ficha primária informa tensão de operação inferior a 60 V AC.
Aplicação que exige corrente superior a 4 A	✗	O dado de catálogo informa corrente nominal de 4 A.
Instalação que exige cabo com conector nas duas extremidades	✗	O produto é descrito como cabo com extremidade do cabo aberta.
Equipamento com protocolo ou pinagem não confirmados para este cabo	✗	Não há protocolo nem pinagem detalhados na ficha fornecida; é necessário conferir o datasheet e a documentação do equipamento.

INSTALAÇÃO

Como instalar o Cabo de conexão IFM EVC075, conector fêmea M12 angular, 10 m, PUR, IP65/IP67/IP68/IP69K

Confirme no datasheet e na documentação do equipamento a pinagem, a tensão, a corrente e a função de cada condutor antes de conectar.
Verifique se a contraparte é compatível com o conector fêmea M12 angular e se a configuração elétrica corresponde ao equipamento.
Planeje o percurso do cabo de 10 m sem tração, esmagamento ou contato com arestas que possam danificar o revestimento.
Respeite o raio de flexão mínimo de 10 vezes o diâmetro do cabo e evite torções além do valor indicado na ficha.
Faça a terminação da extremidade aberta conforme o esquema elétrico do equipamento, utilizando práticas adequadas de isolamento e fixação.
Acople e aperte a conexão dentro da faixa de torque indicada no catálogo; inspecione o assentamento antes de energizar.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece sinal ou alimentação.	Possível incompatibilidade de pinagem, terminação incorreta na extremidade aberta ou ausência de alimentação no circuito.	Compare a pinagem do equipamento com o datasheet e verifique a continuidade dos condutores e a alimentação antes de substituir o cabo.
Interrupções intermitentes durante o movimento da máquina.	Possível dano por tração, esmagamento ou flexão abaixo do raio mínimo indicado.	Inspecione o percurso e o revestimento do cabo; confira se a curvatura respeita o raio mínimo de 10 vezes o diâmetro.
Umidade ou contaminação na conexão.	Possível acoplamento incorreto, vedação inadequada ou exposição além das condições de montagem especificadas.	Desenergize o circuito e confira o assentamento da conexão e as condições de instalação conforme o datasheet.
A conexão aquece ou há queda de funcionamento sob carga.	Possível corrente acima do limite nominal informado ou ligação elétrica incompatível com o dispositivo.	Meça a corrente do circuito e compare com o valor nominal de 4 A; confira também a tensão e a pinagem antes de religar.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC075 (Datasheet) Desenho em escala IFM EVC075 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC075 e para que serve?

É um cabo de conexão com conector fêmea M12 angular e extremidade aberta. Serve para ligar componentes em instalações industriais quando a conexão e os requisitos elétricos forem compatíveis.

O que acompanha o produto?

A ficha identifica o produto como um cabo de conexão EVC075. Não informa acessórios incluídos; confirme com o fornecedor se precisa conhecer o conteúdo exato do fornecimento.

O EVC075 serve para uma aplicação que exige 60 V AC ou mais?

Não conforme a especificação prioritária do anúncio, que informa tensão de operação inferior a 60 V AC. Compare esse limite com os requisitos do circuito antes da compra.

Posso usar este cabo em um equipamento que exige mais de 4 A?

O dataset de catálogo informa corrente nominal de 4 A, portanto uma aplicação que exija mais que esse valor não corresponde ao dado disponível. Verifique também o datasheet e os requisitos do equipamento.

O cabo está instalado, mas o sinal não chega; o que devo verificar antes de trocar?

Confira primeiro a pinagem, a terminação da extremidade aberta e a continuidade dos condutores. Verifique também se o circuito está alimentado e se a conexão corresponde ao equipamento.

A conexão funciona parada, mas falha quando o cabo se move; qual pode ser a causa?

Pode haver dano ou tensão mecânica no cabo, inclusive por curvatura inadequada. Inspecione o percurso e confira o raio mínimo indicado de 10 vezes o diâmetro do cabo.

É melhor comprar este cabo ou um modelo com outra terminação?

O EVC075 tem extremidade aberta e conector fêmea M12 angular. Se a instalação exigir outra terminação ou outra orientação de conector, selecione uma configuração que corresponda ao equipamento.

Como confirmo se o conector M12 é compatível com meu equipamento?

Confira se a contraparte aceita mecanicamente um conector fêmea M12 angular e valide separadamente a pinagem e os limites elétricos. A ficha fornecida não detalha o número de contatos nem o protocolo.

Que cuidado devo ter ao instalar o cabo?

Evite tração, esmagamento e curvaturas inferiores ao raio mínimo indicado. Use o datasheet para confirmar a ligação dos condutores e respeite a faixa de torque informada para a conexão.

O EVC075 inclui um diagrama de ligação ou pinout?

A ficha fornecida disponibiliza o datasheet e o desenho dimensional, mas não apresenta um link separado de pinout ou diagrama de ligação. Consulte o datasheet do fabricante para validar a ligação antes da instalação.

GLOSSÁRIO TÉCNICO

M12

Formato de conexão circular industrial identificado na ficha para o conector fêmea angular. (Ref.: Tipo de conector)

PUR

Material indicado para o cabo de conexão. (Ref.: Material do cabo)

IP69K

Um dos graus de proteção declarados para o produto; a condição efetiva depende da montagem e dos critérios do fabricante. (Ref.: Graus de proteção)

Raio de flexão mínimo

Limite de curvatura expresso como múltiplo do diâmetro do cabo, a ser respeitado na instalação. (Ref.: Raio de flexão mínimo)

Extremidade aberta

Terminação do cabo sem um conector instalado na outra ponta, conforme descrição do produto. (Ref.: Extremidade do cabo)
