Cabo Conector Fêmea M12 IFM EVC074

Pré-visualizar: EVC074 IFM - Cabo Conector Fêmea M12 Automação Industrial 5m PUR Sem Halogênio

EVC074 IFM - Cabo Conector Fêmea M12 Automação Industrial 5m PUR Sem Halogênio

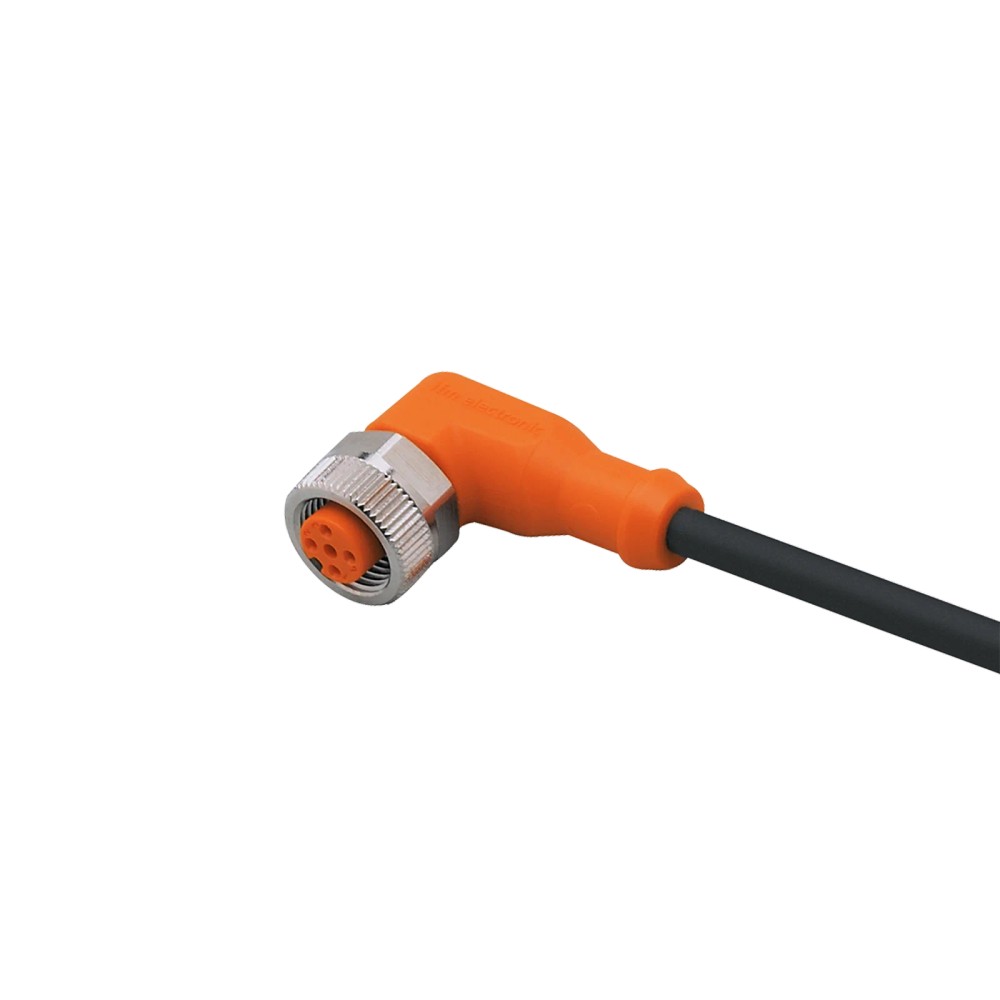

Imagem meramente ilustrativa

R$ 238,32

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC074
EAN: 4021179021869
NCM do produto: 85444200

Destaques do Produto Conector Fêmea M12...mais

Fechar menu

Saiba mais sobre: "EVC074 IFM - Cabo Conector Fêmea M12 Automação Industrial 5m PUR Sem Halogênio"

Destaques do Produto

Conector

Fêmea M12 angular, 5 polos, codificação A

Comprimento

5 m

Tensão de operação

Inferior a 60 V AC/DC

Corrente total

4 A; 3 A conforme UL

Ambiente de aplicação

Proteção IP 65, IP 67, IP 68 e IP 69K

Revestimento

PUR sem halogênio

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC074 IFM - Cabo Conector Fêmea M12 Automação Industrial 5m PUR Sem Halogênio

O IFM EVC074 é um cabo de conexão de 5 m com conector fêmea M12 angular de 5 polos, destinado a aplicações industriais e de automação. Possui revestimento em PUR sem halogênio e contatos banhados a ouro. A tensão de operação especificada é inferior a 60 V AC/DC, e a proteção indicada é IP 65, IP 67, IP 68 e IP 69K.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC074
Tipo de conexão	Conector fêmea M12 angular, 5 polos, codificação A
Comprimento do cabo	5 m
Material do cabo	PUR, sem halogênio
Tensão de operação	< 60 V AC/DC
Grau de proteção	IP 65, IP 67, IP 68, IP 69K
Contatos	5 contatos banhados a ouro
Seção e composição dos condutores	5 x 0,34 mm²; 42 x Ø 0,1 mm por condutor
Corrente total	4 A; 3 A conforme capacidade de corrente total UL
Diâmetro do cabo	4,6 mm

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que exijam cabo de 5 m e conector fêmea M12 angular de 5 polos, codificação A, desde que a contraparte corresponda mecanicamente e ao esquema elétrico requerido.
Aplicações industriais e de automação; a ficha também cita máquinas-ferramenta e uso com refrigerantes e lubrificantes.
Instalações compatíveis com tensão inferior a 60 V AC/DC e com os limites de corrente especificados para o cabo.

⚠ Considere outro se precisa de:

Não selecionar quando a conexão requerida não corresponder ao conector fêmea M12 angular de 5 polos, codificação A, ou quando o comprimento de 5 m não atender à instalação.
Não usar acima da tensão de operação especificada (< 60 V AC/DC) ou acima da capacidade de corrente indicada: 4 A total, ou 3 A conforme UL.
Não tratar as classes IP declaradas como autorização para qualquer condição de instalação: a ficha não especifica duração, profundidade ou método de exposição para cada classe.

APLICAÇÕES E USO

Aplicação industrial e automação industrial, conforme declarado pelo fabricante; respeitar os limites de tensão, corrente, temperatura e proteção especificados.
Máquinas-ferramenta, aplicação explicitamente citada na ficha. Para instalação móvel, observar a temperatura ambiente de -25...90 °C (cULus: até 75 °C), o raio mínimo de flexão e os parâmetros de movimento declarados.
Aplicações com refrigerantes e lubrificantes, citadas na ficha. A presença dessa aplicação não dispensa a validação das condições específicas de exposição e montagem.
Possibilidade inferida: ligação entre dispositivos industriais com conexões correspondentes. A ficha não identifica dispositivos ou protocolos específicos; validar pinout, codificação e limites elétricos antes do uso.

COMO ESCOLHER

Antes de comprar o EVC074 IFM - Cabo Conector Fêmea M12 Automação Industrial 5m PUR Sem Halogênio, verifique estes pontos:

Escolha o EVC074 quando

A instalação exigir um cabo de conexão de 5 m, conector fêmea M12 angular de 5 polos com codificação A e operação dentro dos limites elétricos informados. Verifique também o esquema de pinos da aplicação antes da ligação.

Procure outra configuração quando

A aplicação exigir outro comprimento, outro gênero ou formato de conector, outra quantidade de polos ou codificação diferente. A ficha disponível não confirma compatibilidade com configurações distintas; confira a conexão e o pinout do equipamento correspondente.

Confira as condições de movimento

Em instalação flexível, respeite raio de curvatura mínimo de 10 vezes o diâmetro do cabo. Para operação móvel, observe os limites informados de velocidade, aceleração e temperatura.

ESPECIFICAÇÕES TÉCNICAS

Identificação
Modelo	EVC074	Identificação do produto na ficha do anúncio.
SKU	EVC074	Código de referência do anúncio.
GTIN	4021179021869	Identificador comercial informado.
Part number do anúncio	EVC074	Código de peça apresentado nos dados básicos do anúncio.
Part number do catálogo associado	ADOAH050MSS0005H05	Código apresentado no conjunto de dados do catálogo; confirmar a referência com o fabricante ao cruzar cadastros.
Marca	IFM	Marca informada no anúncio; o conjunto de catálogo também identifica ifm electronic.
Tipo de produto	Cabo de conexão com conector fêmea	Descrição funcional do produto.
Categoria	Tecnologia de conexão	Categoria informada nos dados do anúncio.
Unidades por embalagem	1 peça	Quantidade indicada por embalagem.

Área de aplicação
Aplicações indicadas	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Aplicações declaradas na ficha do produto.

Dados elétricos
Tensão de operação	< 60 V AC/DC	Limite de operação informado pelo fabricante.
Capacidade de carga total	4 A	Valor de corrente total indicado na ficha.
Capacidade de corrente total UL	3 A	Limite indicado para a condição UL.
Classe de proteção elétrica	II	Classe de proteção indicada na ficha; não substitui a verificação do circuito e da instalação.

Conexão elétrica
Conector	1 x M12, fêmea, angular, codificação A	Interface elétrica indicada para o conector do cabo.
Contatos	5, banhados a ouro	Quantidade e acabamento dos contatos informados.
Corpo do conector	TPU, laranja	Material e cor informados para o corpo do conector.
Bloqueio	Latão, niquelado	Material e acabamento informados para o mecanismo de bloqueio.
Material da porca	Latão, niquelado	Especificação do material da porca.
Vedação	FKM	Material de vedação declarado.
Torque máximo de aperto	0,6...1,5 Nm	Faixa indicada para o aperto da conexão; seguir o valor adequado à instalação.
Cores dos fios	BK = preto; BN = marrom; BU = azul; GY = cinza; WH = branco	Identificação de cores fornecida; conferir o esquema elétrico da aplicação antes de ligar.

Dados do cabo
Comprimento	5 m	Comprimento nominal informado.
Material do revestimento	PUR	Material declarado para o cabo.
Composição	5 x 0,34 mm²; 42 x Ø 0,1 mm por condutor	Construção dos condutores informada na ficha.
Diâmetro	4,6 mm	Diâmetro nominal informado para o cabo.
Cor	Preto	Cor indicada na descrição técnica do cabo.
Sem halogênio	Sim	Característica declarada pelo fabricante.
Sem silicone	Sim	Característica declarada pelo fabricante.
Tolerâncias para dobras e deslocamentos	Sim	A ficha declara essa característica especial, sem detalhar um perfil de ensaio nesta informação.
Ciclos de curvatura	> 5 milhões	Valor indicado na ficha; aplicar conforme as condições de ensaio e instalação do fabricante.
Esforço de torção	± 180°/m	Limite de torção informado.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo declarado para aplicação flexível; não interpretar como raio menor permitido.
Velocidade de movimento	Máx. 3,3 m/s	Valor indicado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

Condições ambientais e proteção
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Classes informadas na ficha. A ficha apresentada não detalha as condições específicas de exposição associadas a cada classe.
Temperatura ambiente	-25...90 °C; cULus: até 75 °C	Faixa indicada; para condição cULus, o limite superior informado é 75 °C.
Temperatura ambiente em movimento	-25...90 °C; cULus: até 75 °C	Faixa indicada para condição móvel, com limite superior cULus de 75 °C.
Temperatura de armazenamento	-25...55 °C	Faixa de armazenamento especificada.
Umidade de armazenamento	10...100 %	Faixa de umidade de armazenamento declarada.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência indicada para as condições climáticas de armazenamento.

Dados mecânicos e dimensionais
Dimensões informadas	26,5 x 15,5 x 36,5 mm	Dimensões listadas nos dados do catálogo; consultar o desenho dimensional para identificar a referência geométrica.
Peso	188,6 g	Peso indicado no catálogo associado.
Material do invólucro	TPU	Material indicado para o invólucro do conector.

COMPATIBILIDADE

Comunicação

• A ficha não declara protocolo de comunicação. O produto é um cabo de conexão; não atribuir compatibilidade com protocolos específicos sem verificar o pinout e os requisitos dos equipamentos conectados.

Conexões

Elétrica Conector fêmea M12 angular, codificação A, 5 contatos; contatos banhados a ouro. Tensão de operação < 60 V AC/DC. Capacidade de carga total de 4 A; capacidade de corrente total UL de 3 A. Cabo com 5 condutores de 0,34 mm². Confirmar a correspondência elétrica dos pinos com os dispositivos conectados.

Processo Não se aplica: é um cabo de conexão elétrica, sem conexão de processo especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com contraparte M12 macho, 5 polos, codificação A, e pinout elétrico correspondente	✓	A interface indicada é fêmea M12 angular, 5 polos, codificação A. A compatibilidade elétrica depende também da correspondência dos pinos e dos limites de tensão e corrente.
Equipamento com conector M12 de outra quantidade de polos ou codificação	✗	A ficha identifica 5 polos e codificação A; não confirma compatibilidade mecânica ou elétrica com outras configurações.
Circuito dentro de < 60 V AC/DC e até 4 A total, respeitando o limite UL de 3 A quando aplicável	✓	Esses são os limites de tensão e corrente apresentados na ficha. O dimensionamento deve considerar a condição UL quando aplicável.
Circuito que exceda a tensão ou a corrente indicada	✗	A operação acima de < 60 V AC/DC, 4 A total ou 3 A conforme UL ultrapassa os limites declarados.
Máquinas-ferramenta e aplicações com refrigerantes e lubrificantes	✓	Essas aplicações são citadas na ficha do produto; ainda devem ser respeitados os limites de instalação e operação.
Uso em protocolo ou pinout específico não documentado na ficha	✗	A ficha não informa protocolo nem confirma pinout de equipamentos específicos. Validar a atribuição de pinos com os documentos do fabricante antes da conexão.

INSTALAÇÃO

Como instalar o EVC074 IFM - Cabo Conector Fêmea M12 Automação Industrial 5m PUR Sem Halogênio

Confirme que a contraparte é compatível mecanicamente com M12 macho, 5 polos e codificação A; verifique também o pinout elétrico dos equipamentos.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Posicione o conector angular sem forçar o corpo nem torcer o cabo durante o acoplamento.
Aperte a conexão dentro da faixa indicada de 0,6...1,5 Nm, conforme as condições de montagem.
Fixe e encaminhe o cabo respeitando raio mínimo de flexão de 10 vezes o diâmetro do cabo; evite exceder os limites declarados de torção e movimento.
Antes de energizar, confira a atribuição dos fios e dos contatos, a vedação e a compatibilidade da tensão e da corrente com a aplicação.

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não comunica ou não recebe sinal.	Conexão incompleta, pinout incompatível ou ligação incorreta dos condutores; a ficha do cabo não define um protocolo específico.	Verifique o assentamento do conector e compare a atribuição dos cinco contatos e as cores dos fios com o esquema dos dispositivos conectados.
A conexão apresenta interrupções quando o cabo se move.	Raio de curvatura inferior ao mínimo especificado, esforço de torção acima do limite informado ou cabo submetido a movimento fora das condições declaradas.	Inspecione o encaminhamento e a fixação; confirme o raio de flexão mínimo de 10 vezes o diâmetro e compare velocidade, aceleração e torção com os limites da ficha.
Há sinais de umidade na conexão ou falha após exposição ao ambiente.	Acoplamento incompleto, vedação danificada ou instalação em condição de exposição não coberta pelas classes IP declaradas.	Desenergize e inspecione o acoplamento, a vedação e o estado do conector; consulte a ficha para validar as condições de exposição específicas.
A conexão aquece ou apresenta funcionamento irregular sob carga.	Tensão ou corrente acima dos limites especificados, ou conexão elétrica inadequada.	Meça a tensão e a corrente do circuito e compare com < 60 V AC/DC, 4 A total e 3 A conforme UL; confira também o aperto e os contatos.

DOCUMENTAÇÃO TÉCNICA

Folha de dados EVC074 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC074 e o que acompanha?

É um cabo de conexão de 5 m com conector fêmea M12 angular de 5 polos e codificação A. A ficha informa uma peça por embalagem; não lista acessórios adicionais.

Com quais conectores e limites elétricos ele pode ser usado?

A conexão indicada é M12 macho, 5 polos, codificação A, desde que o pinout corresponda. A tensão especificada é inferior a 60 V AC/DC, com capacidade total de 4 A e limite de 3 A conforme UL.

Ele serve para um conector M12 de 4 polos ou de outra codificação?

A ficha especifica 5 polos e codificação A, portanto não confirma compatibilidade mecânica ou elétrica com conectores de outra quantidade de polos ou codificação. Confira a interface do equipamento antes da compra.

Posso usar este cabo em uma aplicação que exige tensão acima de 60 V?

Não: a tensão de operação indicada é inferior a 60 V AC/DC. Para outra faixa, selecione um cabo cuja especificação cubra a tensão da aplicação.

O equipamento parou de comunicar depois da instalação; o que devo verificar?

Confira se o conector está completamente acoplado e se os cinco contatos correspondem ao pinout do equipamento. A ficha não especifica protocolo de comunicação, então valide também a compatibilidade elétrica entre os dispositivos.

O sinal falha quando o cabo se movimenta; preciso trocar o cabo?

Antes de substituir, verifique se o raio de flexão respeita o mínimo de 10 vezes o diâmetro do cabo e se o movimento está dentro dos limites declarados. Inspecione também o conector e os condutores quanto a danos.

Para uma instalação de 8 m, é melhor emendar este cabo ou escolher outra versão?

O EVC074 tem 5 m, e a ficha não informa uma configuração de extensão nem aprova emendas. Se a distância exigir outro comprimento, selecione um cabo compatível com a instalação e com os limites elétricos necessários.

O que devo comparar antes de escolher outra versão de cabo M12?

Compare comprimento, gênero e formato do conector, número de polos, codificação, pinout, tensão e corrente. A ficha do EVC074 não confirma compatibilidade com versões diferentes desses parâmetros.

Como devo apertar e encaminhar o cabo na instalação?

A ficha indica torque de aperto de 0,6...1,5 Nm e raio mínimo de flexão de 10 vezes o diâmetro do cabo. Confirme o pinout e mantenha o circuito desenergizado durante a conexão.

O cabo é indicado para máquinas-ferramenta e contato com refrigerantes ou lubrificantes?

Máquinas-ferramenta e aplicações com refrigerantes e lubrificantes estão citadas na ficha. A adequação depende das condições concretas de instalação, do acoplamento e dos limites ambientais especificados.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração mecânica do conector M12 indicada para a interface do cabo. Deve corresponder à contraparte.

IP 65, IP 67, IP 68 e IP 69K

Classes de proteção declaradas para o produto; as condições específicas de exposição devem ser confirmadas na documentação do fabricante.

PUR

Material especificado para o revestimento do cabo.

Raio mínimo de flexão

Raio mínimo indicado para aplicação flexível; a ficha especifica pelo menos 10 vezes o diâmetro do cabo.

Capacidade de corrente

Limite de corrente indicado para o cabo: 4 A total, com valor de 3 A para a capacidade de corrente total UL.
