Cabo Conector Fêmea M12 Angular IFM EVC073 2m PUR

Pré-visualizar: EVC073 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 2m PUR 5 Polos

EVC073 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 2m PUR 5 Polos

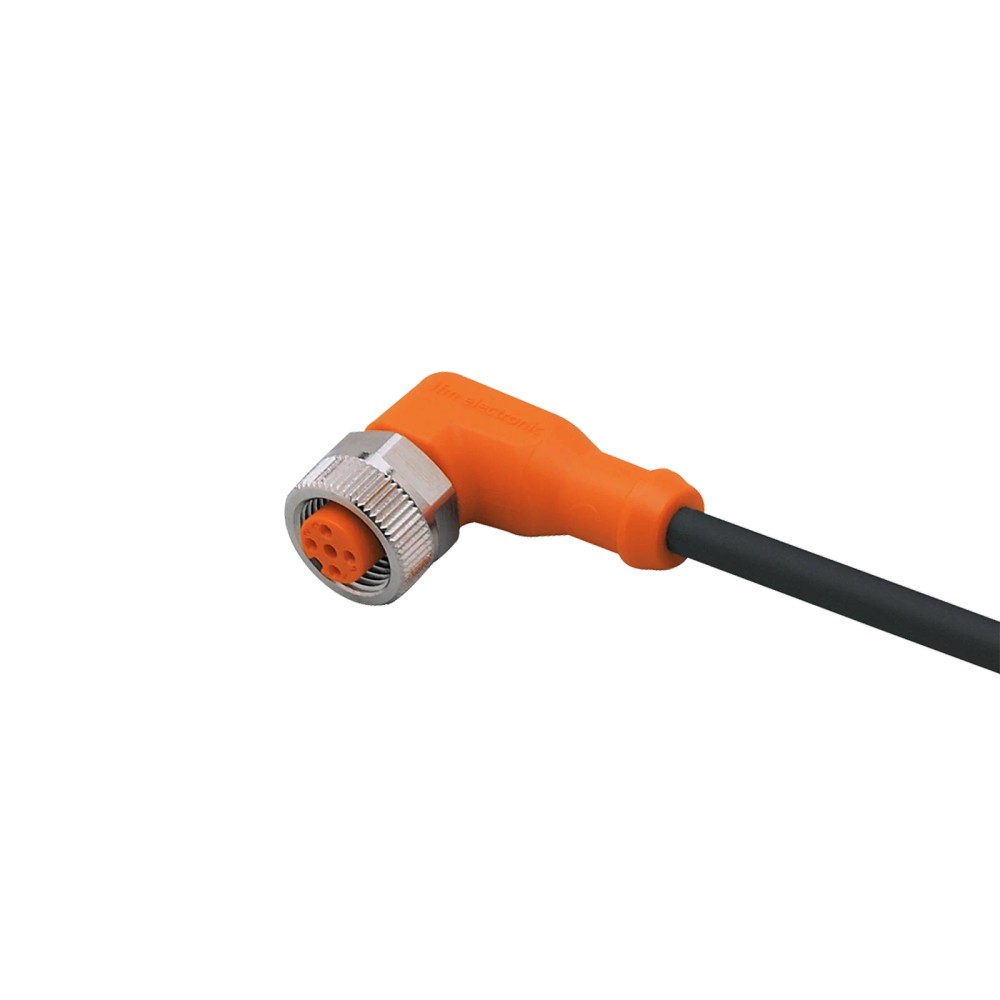

Imagem meramente ilustrativa

R$ 194,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC073
EAN: 4021179021852
NCM do produto: 85444200

Destaques do Produto Interface M12 fêmea...mais

Fechar menu

Saiba mais sobre: "EVC073 IFM - Cabo Conector Fêmea M12 Angular Automação Industrial 2m PUR 5 Polos"

Destaques do Produto

Interface

M12 fêmea angular, codificação A, 5 polos

Comprimento

2 m

Tensão

Menor que 60 V AC/DC

Corrente total

Até 4 A

Proteção

IP65, IP67, IP68 e IP69K

Cabo

PUR, 5 x 0,34 mm²

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC073 IFM – Cabo de conexão com conector fêmea M12 angular, 5 polos, 2 m, PUR

O IFM EVC073 é um cabo de conexão com conector fêmea M12 angular de 5 polos, destinado a conexões em aplicações industriais e de automação. Possui cabo PUR de 2 m, contatos banhados a ouro e proteção IP65, IP67, IP68 e IP69K. Opera com tensão inferior a 60 V AC/DC e admite corrente total de até 4 A, conforme os dados do fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC073
Conector	Fêmea M12 angular, codificação A, 5 polos
Comprimento do cabo	2 m
Material do cabo	PUR
Tensão de operação	< 60 V AC/DC
Capacidade de carga total	4 A
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25 a 90 °C; cULus: até 75 °C
Seção dos condutores	5 x 0,34 mm²
Características dos materiais e contatos	Sem silicone e sem halogênio; contatos banhados a ouro

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais que requeiram conector fêmea M12 angular, codificação A, com 5 polos.
Aplicações dentro dos limites informados de tensão (< 60 V AC/DC), corrente total (4 A) e temperatura ambiente (-25 a 90 °C; cULus: até 75 °C).
Aplicações em máquinas-ferramenta e ambientes com refrigerantes ou lubrificantes, conforme aplicação indicada na ficha do produto.

⚠ Considere outro se precisa de:

Conexões que exijam conector macho, codificação diferente de A ou quantidade de polos diferente de 5; a interface do EVC073 é fêmea M12 angular, A-coded, de 5 polos.
Circuitos acima de 60 V AC/DC ou com corrente total superior a 4 A.
Instalações que excedam os limites de temperatura ambiente informados pelo fabricante.

APLICAÇÕES E USO

Aplicação declarada: conexão em máquinas-ferramenta, incluindo uso em contextos com refrigerantes e lubrificantes; respeite os graus de proteção e as condições de instalação indicados pelo fabricante.
Aplicação declarada: conexões para automação industrial que correspondam à interface M12 fêmea angular A-coded de 5 polos e aos limites elétricos do cabo.
Possibilidade condicionada: instalações móveis, desde que cumpram a velocidade máxima indicada, a condição de deslocamento especificada e o raio mínimo de flexão. A compatibilidade com o equipamento e a pinagem devem ser verificadas separadamente.

COMO ESCOLHER

Antes de comprar o EVC073 IFM – Cabo de conexão com conector fêmea M12 angular, 5 polos, 2 m, PUR, verifique estes pontos:

Escolha o EVC073 quando

A instalação requerer cabo de 2 m com conector fêmea M12 angular, codificação A, 5 polos, tensão inferior a 60 V AC/DC e corrente total de até 4 A.

Verifique outra configuração quando

O equipamento exigir conector macho, codificação ou número de polos diferentes, outro comprimento de cabo, ou parâmetros elétricos fora dos limites especificados. Confirme a atribuição dos pinos e a compatibilidade do equipamento no datasheet antes da conexão.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Modelo / SKU	EVC073	Identificação do produto na ficha do anúncio.
Part number do anúncio	EVC073	Código informado na fonte primária do anúncio.
GTIN	4021179021852	Identificador comercial informado para o produto.
Marca	IFM	Fabricante indicado no anúncio.
Tipo de produto	Cabo de conexão com conector fêmea	Classificação do produto.
Unidades por embalagem	1 peça	Quantidade indicada na ficha técnica.
Peso	91,1 g	Massa indicada nos dados do produto.
NCM	8544.42.00	Classificação fiscal informada na ficha.

Conexão elétrica
Conector	1 x M12, fêmea, angular; codificação A	Interface mecânica indicada para conexão ao receptáculo correspondente.
Número e acabamento dos contatos	5 contatos, banhados a ouro	Características declaradas para os contatos do conector.
Corpo do conector	TPU, laranja	Material e cor informados para o corpo da conexão.
Bloqueio	Latão niquelado	Material informado para o elemento de bloqueio.
Vedação	FKM	Material informado para a vedação do conector.
Tensão de operação	< 60 V AC/DC	Limite de operação indicado pelo fabricante.
Capacidade de carga total	4 A	Capacidade declarada para a carga total.
Capacidade de corrente total (UL)	3 A	Limite de corrente total informado para a condição UL.
Classe de proteção	II	Classificação declarada na ficha técnica.

Cabo e condutores
Comprimento	2 m	Comprimento nominal do cabo fornecido.
Revestimento do cabo	PUR, preto	Material e cor declarados para o cabo.
Diâmetro do cabo	4,6 mm	Dimensão nominal informada na especificação do cabo.
Condutores	5 x 0,34 mm²; 42 x Ø 0,1 mm por condutor	Construção e seção transversal informadas.
Cores dos fios	BK = preto; BN = marrom; BU = azul; GY = cinza; WH = branco	Identificação de cores indicada na ficha.
Livre de silicone	Sim	Característica declarada para o cabo.
Livre de halogênio	Sim	Característica declarada para o cabo.

Condições ambientais e proteção
Graus de proteção	IP65, IP67, IP68 e IP69K	Graus de proteção indicados pelo fabricante; considerar as condições de instalação e uso especificadas no datasheet.
Temperatura ambiente	-25 a 90 °C; cULus: até 75 °C	Faixa ambiente declarada, com limite distinto para a condição cULus.
Temperatura ambiente em movimento	-25 a 90 °C; cULus: até 75 °C	Faixa declarada para a condição móvel.
Temperatura de armazenamento	-25 a 55 °C	Limite informado para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa de umidade declarada para armazenamento.
Outras condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência climática indicada na ficha.

Dados mecânicos e de movimento
Dimensões	26,5 x 15,5 x 36,5 mm	Dimensões informadas para o produto.
Raio de flexão em aplicação flexível	Mín. 10 x o diâmetro do cabo	Raio mínimo declarado para aplicação flexível; aplicar em relação ao diâmetro de 4,6 mm.
Ciclos de curvatura	> 5 milhões	Durabilidade declarada para ciclos de curvatura; condições de ensaio devem ser consultadas no datasheet.
Tolerância a dobras e deslocamentos	Sim	Característica declarada pelo fabricante; não substitui os limites de flexão especificados.
Esforço de torção	± 180°/m	Valor de torção informado na ficha.
Velocidade de movimento	Máx. 3,3 m/s, para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Limite declarado para a condição de movimento especificada.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa de torque informada para o aperto da conexão.

Aplicações declaradas
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramenta; refrigerantes e lubrificantes	Cenários de aplicação informados nos dados do fabricante.

COMPATIBILIDADE

Comunicação

• Não é especificado protocolo de comunicação na ficha técnica fornecida.

• Compatibilidade de sinais depende da atribuição dos pinos do equipamento conectado; consulte o datasheet do EVC073 e a documentação do dispositivo.

Conexões

Elétrica Conector fêmea M12 angular, codificação A, 5 contatos; tensão de operação < 60 V AC/DC; capacidade de carga total de 4 A. A capacidade de corrente total UL informada é 3 A. Confirmar a pinagem e os requisitos elétricos do dispositivo conectado.

Processo Não possui conexão de processo informada; trata-se de um cabo elétrico com conector M12. A interface mecânica é M12 fêmea angular, codificação A, de 5 polos; a compatibilidade elétrica depende da pinagem e dos limites do circuito conectado.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com receptáculo M12 macho, codificação A, 5 polos, e requisitos elétricos dentro dos limites do cabo	✓	A conexão descrita para o cabo é fêmea M12 angular, codificação A, 5 contatos. Confirme a pinagem do equipamento antes de energizar.
Circuito com tensão inferior a 60 V AC/DC e corrente total de até 4 A	✓	Os valores estão dentro dos limites declarados; para aplicações UL, a capacidade de corrente total informada é 3 A.
Equipamento que exige conector M12 macho no cabo, codificação diferente de A ou número diferente de 5 contatos	✗	A ficha identifica o EVC073 como conector fêmea M12 angular, codificação A, com 5 contatos.
Circuito acima de 60 V AC/DC ou com corrente total superior a 4 A	✗	Os requisitos excedem os limites elétricos informados para o cabo.
Aplicação que requer protocolo de comunicação específico	✗	A ficha não declara protocolo; a compatibilidade de comunicação não pode ser confirmada apenas pela interface M12.

INSTALAÇÃO

Como instalar o EVC073 IFM – Cabo de conexão com conector fêmea M12 angular, 5 polos, 2 m, PUR

Desenergize o circuito antes de conectar ou desconectar o cabo.
Confirme que o receptáculo do equipamento é M12 macho, codificação A, com 5 polos; verifique também a pinagem na documentação do equipamento.
Posicione o conector angular sem forçar o encaixe e alinhe corretamente as interfaces antes de acoplar.
Aperte a conexão dentro da faixa informada de 0,6 a 1,5 Nm, sem exceder o limite.
Disponha o cabo evitando tensão indevida e respeite o raio mínimo de flexão de 10 vezes o diâmetro do cabo em aplicação flexível.
Antes de energizar, inspecione o acoplamento e confirme que tensão, corrente, temperatura e condições de instalação estão dentro dos limites especificados.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Não há sinal ou alimentação no dispositivo conectado.	Conector não acoplado corretamente, contato danificado ou pinagem incompatível com o equipamento.	Desenergize o circuito, inspecione o acoplamento e compare a identificação dos fios e a pinagem com a documentação do dispositivo.
A conexão apresenta falhas intermitentes quando o cabo se movimenta.	Possível esforço de flexão ou torção fora das condições de instalação, ou dano aos condutores/conector.	Inspecione o trecho móvel, confira o raio de flexão mínimo e procure danos visíveis; teste a continuidade com o circuito desenergizado.
Há umidade ou contaminação na conexão.	Acoplamento incompleto, vedação danificada ou instalação fora das condições necessárias para o grau de proteção declarado.	Verifique o assentamento do conector e o estado da vedação; confirme as condições de montagem e o grau IP aplicável no datasheet.
O cabo ou a conexão aquece durante a operação.	Corrente ou tensão acima dos limites declarados, ou mau contato na conexão.	Meça os valores do circuito e compare com os limites de < 60 V AC/DC e 4 A, observando o limite UL de 3 A quando aplicável; inspecione o acoplamento com o circuito desenergizado.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica IFM EVC073 em português (Datasheet) Desenho em escala do IFM EVC073 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC073 e para que serve?

É um cabo de conexão industrial com conector fêmea M12 angular de 5 polos. Serve para interligar equipamentos compatíveis em aplicações industriais e de automação.

O conector do EVC073 é M12 de quantos polos e qual é a codificação?

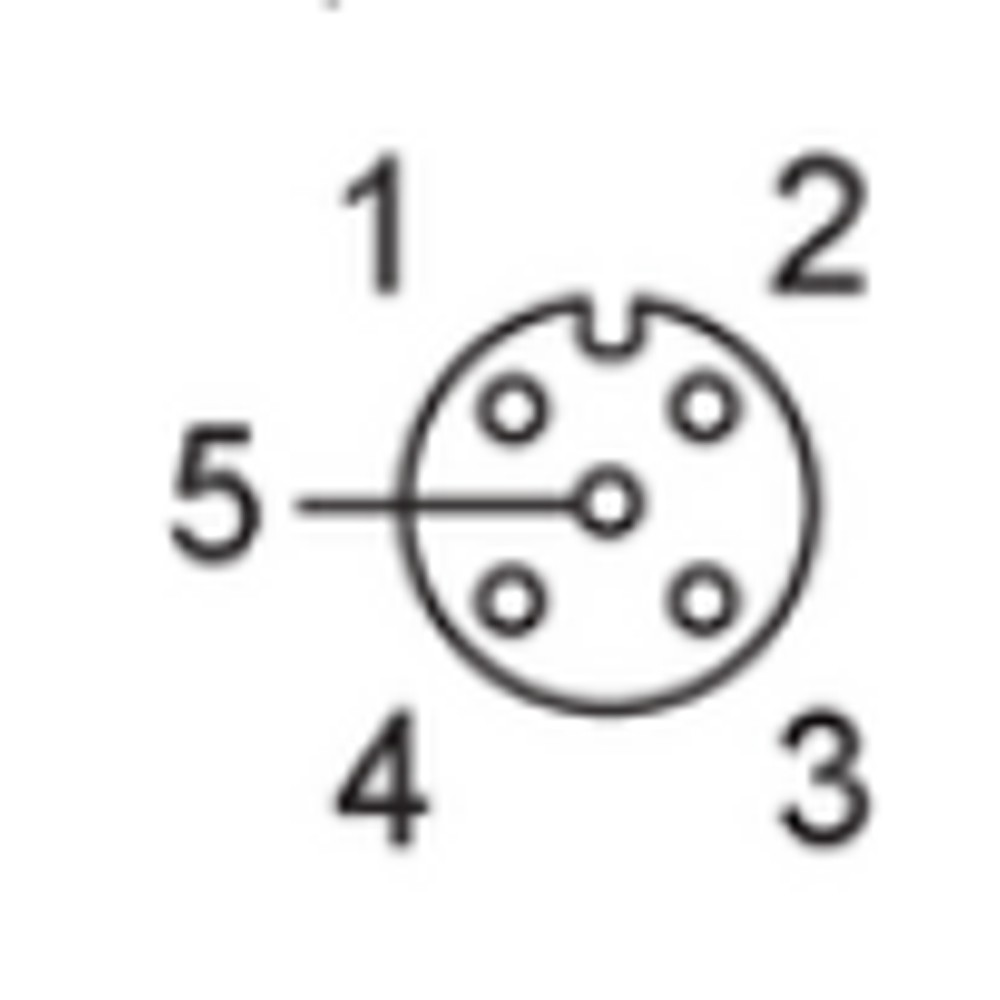

É um conector fêmea M12 angular, codificação A, com 5 contatos. A pinagem deve ser conferida na documentação do equipamento conectado.

O que acompanha o produto?

A ficha identifica uma peça: o cabo de conexão EVC073 de 2 m. Não há acessórios adicionais listados nos dados fornecidos.

Posso usar o EVC073 em um equipamento que exige conector macho ou M12 de 4 polos?

Não como conexão direta: o EVC073 tem conector fêmea M12 angular, codificação A, de 5 polos. Para outra interface, selecione uma configuração que corresponda ao conector requerido.

O cabo serve para circuitos acima de 60 V ou com corrente superior a 4 A?

Não; a ficha informa tensão de operação inferior a 60 V AC/DC e capacidade total de 4 A. Para aplicações UL, a capacidade de corrente total informada é 3 A.

O dispositivo não liga depois da instalação; o que devo verificar antes de trocar o cabo?

Com o circuito desenergizado, confira se o conector está totalmente acoplado e se a pinagem corresponde à documentação do dispositivo. Verifique também a tensão e a continuidade dos condutores.

O sinal falha quando a máquina se movimenta; o cabo pode estar danificado?

É possível, mas verifique primeiro se o percurso respeita o raio mínimo de flexão e as condições de movimento declaradas. Inspecione o cabo e teste sua continuidade com o circuito desenergizado.

Como decidir entre o EVC073 e outro cabo M12?

Escolha o EVC073 quando forem necessários conector fêmea angular M12 A-coded de 5 polos, cabo de 2 m e limites elétricos compatíveis. Se o equipamento exigir outra codificação, gênero, quantidade de polos ou comprimento, procure a configuração correspondente.

Qual torque devo aplicar ao conectar o EVC073?

A ficha informa torque máximo de aperto na faixa de 0,6 a 1,5 Nm. Evite forçar o acoplamento e confirme os requisitos da conexão no datasheet.

O EVC073 pode ser usado em máquinas-ferramenta com refrigerantes e lubrificantes?

Essa aplicação é indicada na ficha do produto. A instalação ainda deve respeitar os graus de proteção, a montagem correta e os limites ambientais especificados.

GLOSSÁRIO TÉCNICO

Codificação A

Padrão de codificação mecânica do conector M12, usado para distinguir interfaces; não confirma por si só a pinagem ou o protocolo. (Ref.: conexão elétrica M12, codificação A)

Grau de proteção IP

Classificação de proteção do invólucro contra ingresso de sólidos e água, conforme condições definidas para cada classificação. (Ref.: IP65, IP67, IP68 e IP69K)

PUR

Poliuretano, material especificado para o revestimento do cabo. (Ref.: especificação do cabo: PUR)

Raio de flexão

Raio mínimo de curvatura indicado para limitar a flexão do cabo em aplicação móvel. (Ref.: mín. 10 x diâmetro do cabo)

Capacidade de carga total

Limite de corrente total declarado para a aplicação do cabo; deve ser observado junto aos requisitos elétricos do circuito. (Ref.: 4 A; UL: 3 A)
