Cabo Conector Fêmea M12 IFM EVC070

Pré-visualizar: EVC070 IFM - Cabo Conector Fêmea M12 Automação Industrial 2m PUR 5 Polos

EVC070 IFM - Cabo Conector Fêmea M12 Automação Industrial 2m PUR 5 Polos

Imagem meramente ilustrativa

R$ 194,04

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC070
EAN: 4021179021821
NCM do produto: 85444200

Destaques do Produto Tipo de conector M12...mais

Fechar menu

Saiba mais sobre: "EVC070 IFM - Cabo Conector Fêmea M12 Automação Industrial 2m PUR 5 Polos"

Destaques do Produto

Tipo de conector

M12 fêmea, reto, codificação A

Número de polos

Comprimento

2 m

Tensão

Inferior a 60 V AC/DC

Corrente

4 A total; 3 A total conforme UL

Revestimento e proteção

PUR; IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Conexão Fêmea M12 IFM EVC070, 5 polos, reto, 2 m, PUR

O IFM EVC070 é um cabo de conexão industrial com conector fêmea M12 reto de 5 polos, destinado à conexão de equipamentos em sistemas de automação. Possui cabo de 2 m com revestimento PUR e contatos dourados. Opera com tensão inferior a 60 V AC/DC e tem graus de proteção IP65, IP67, IP68 e IP69K, conforme as condições de instalação especificadas pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Modelo / SKU	EVC070
Conector	M12 fêmea, reto, codificação A, 5 polos
Comprimento do cabo	2 m
Material do cabo	PUR, preto, sem halogênio
Tensão de operação	< 60 V AC/DC
Capacidade de corrente total	4 A; capacidade UL: 3 A
Proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25 a 90 °C; cULus: até 75 °C
Cabo	Ø 4,6 mm; 5 x 0,34 mm²
Identificação	GTIN 4021179021821

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões industriais de automação que requerem conector fêmea M12 reto, codificação A, com 5 polos.
Aplicações em máquinas-ferramenta e em ambientes com refrigerantes e lubrificantes, conforme a aplicação indicada pelo fabricante.
Instalações cuja tensão, corrente, temperatura e condições ambientais estejam dentro dos limites especificados para o cabo.

⚠ Considere outro se precisa de:

Não usar em circuitos cuja tensão exceda 60 V AC/DC ou cuja corrente total exceda 4 A; para aplicações UL, observar o limite total de 3 A.
Não considerar o conector compatível apenas por ter formato M12: conferir codificação, número de polos, pinagem e requisitos elétricos do equipamento.
Não aplicar fora da faixa de temperatura ambiente especificada; em condições cULus, o limite indicado é 75 °C.

APLICAÇÕES E USO

Uso declarado pelo fabricante em aplicações industriais e sistemas de automação industrial.
Conexão em máquinas-ferramenta, incluindo aplicações relacionadas a refrigerantes e lubrificantes, conforme indicação de catálogo.
Aplicações móveis ou com flexão somente dentro das condições mecânicas informadas pelo fabricante, incluindo raio mínimo de flexão de 10 vezes o diâmetro do cabo e demais limites de movimento especificados.
A adequação a um equipamento específico depende da codificação M12, da pinagem, da tensão e da corrente exigidas; esses dados devem ser conferidos antes da instalação.

COMO ESCOLHER

Antes de comprar o Cabo de Conexão Fêmea M12 IFM EVC070, 5 polos, reto, 2 m, PUR, verifique estes pontos:

Escolha o EVC070 quando

A instalação exigir cabo de conexão de 2 m com conector fêmea M12 reto, codificação A e 5 polos, para tensão inferior a 60 V AC/DC e carga dentro dos limites de corrente informados.

Verifique outro comprimento ou configuração quando

O ponto de conexão exigir distância diferente de 2 m, conector macho, orientação diferente, codificação distinta ou quantidade de polos diferente. Confirme também a pinagem exigida pelo equipamento.

Confira as condições de uso antes da compra

Compare temperatura ambiente, grau de proteção requerido e corrente do circuito com os dados do fabricante. A classificação IP não elimina a necessidade de conexão montada corretamente e dentro das condições previstas.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	ifm electronic / IFM	Identificação da marca indicada para o produto.
Tipo de produto	Cabo de conexão com conector fêmea	Descrição do tipo de componente.
Modelo / SKU	EVC070	Código do produto no anúncio.
Part number do anúncio	EVC070	Código informado na fonte primária do anúncio.
Part number do catálogo associado ao GTIN	ADOGH050MSS0002H05	Código apresentado no registro de catálogo associado ao GTIN; verificar a identificação ao consultar documentação.
GTIN	4021179021821	Identificador global do produto.
Categoria	Tecnologia de conexão / cabos de conexão	Classificação do produto.
Unidades por embalagem	1 peça	Quantidade indicada no registro técnico.
NCM	8544.42.00	Classificação fiscal indicada na ficha.
Peso	86,6 g	Peso informado nos dados técnicos; a variante do anúncio também apresenta 0,09 g, divergindo deste dado.
Dimensões	15,5 x 15,5 x 45 mm	Dimensões informadas para o componente; não substituem a conferência do desenho dimensional.

Aplicação
Aplicação declarada	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários de aplicação descritos no catálogo.

Dados elétricos
Tensão de operação	< 60 V AC/DC	Limite de tensão informado pelo fabricante.
Capacidade de carga total	4 A	Limite de corrente total indicado na ficha.
Capacidade de corrente total (UL)	3 A	Limite total indicado para a classificação UL.
Contatos	5, dourados	Quantidade e acabamento dos contatos do soquete.
Classe de proteção elétrica	II	Classe indicada na ficha técnica.

Conexão elétrica
Conector	1 x M12 fêmea, reto, codificação A	Configuração da interface elétrica do lado do soquete.
Quantidade de contatos	5	Número de contatos especificado para o conector.
Material do corpo do soquete	TPU, laranja	Material e cor informados para o corpo do conector.
Material do bloqueio / porca	Latão, niquelado	Material declarado para o elemento de bloqueio.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa de torque indicada para o aperto da conexão.
Material da vedação	FKM	Material informado para a vedação do soquete.

Cabo
Comprimento	2 m	Comprimento nominal do cabo.
Material do revestimento	PUR	Material declarado para o revestimento do cabo.
Cor	Preto	Cor indicada para o cabo.
Diâmetro externo	4,6 mm	Diâmetro especificado para o cabo.
Condutores	5 x 0,34 mm²	Quantidade e seção nominal dos condutores.
Construção dos condutores	42 x Ø 0,1 mm	Construção indicada para cada condutor.
Livre de halogênio	Sim	Característica declarada para o cabo.
Livre de silicone	Sim	Característica declarada para o produto.
Cores dos fios	BK = preto; BN = marrom; BU = azul; GY = cinza; WH = branco	Código de cores informado na ficha; consultar o esquema oficial para a associação dos fios aos pinos.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Classificações declaradas; a proteção efetiva depende da montagem e das condições previstas pelo fabricante.
Temperatura ambiente	-25 a 90 °C	Faixa de temperatura ambiente informada.
Temperatura ambiente para cULus	Até 75 °C	Limite cULus indicado nas observações do fabricante.
Temperatura ambiente móvel	-25 a 90 °C	Faixa declarada para condição móvel.
Temperatura de armazenamento	-25 a 55 °C	Faixa especificada para armazenamento.
Umidade de armazenamento	10 a 100%	Faixa de umidade indicada para armazenamento.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Referência climática declarada para armazenamento.

Resistência mecânica e movimento
Ciclos de curvatura	> 5 milhões	Número de ciclos de curvatura informado pelo fabricante; não especifica isoladamente todos os parâmetros de ensaio.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo declarado para aplicação flexível; usar o diâmetro do cabo como referência.
Esforço de torção	± 180 °/m	Valor de torção informado por metro.
Velocidade de movimento	Máx. 3,3 m/s	Condição declarada para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Tolerâncias para dobras e deslocamentos	Sim	Característica especial declarada na ficha.

Características especiais
Contatos banhados a ouro	Sim	Acabamento dos contatos especificado pelo fabricante.
Sem silicone	Sim	Característica declarada.
Sem halogênio	Sim	Característica declarada.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação específico informado na ficha. O produto é um cabo passivo de conexão; a compatibilidade depende do conector, da pinagem e dos requisitos elétricos dos dispositivos ligados.

Conexões

Elétrica Conexão elétrica por cabo de 2 m, 5 x 0,34 mm², com soquete M12 fêmea reto, codificação A e 5 contatos dourados. Tensão de operação inferior a 60 V AC/DC. Capacidade de carga total: 4 A; capacidade de corrente total conforme UL: 3 A. Confirmar a pinagem requerida pelo equipamento antes da ligação.

Processo Não possui conexão de processo. A interface de conexão é um soquete elétrico M12 fêmea reto, codificação A; verificar compatibilidade mecânica, codificação e pinagem do dispositivo correspondente.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conector M12 macho, codificação A, 5 polos, e requisitos elétricos dentro dos limites do cabo	✓	A configuração declarada do cabo é M12 fêmea reto, codificação A e 5 contatos; a pinagem do equipamento deve ser conferida.
Circuito com tensão igual ou superior a 60 V AC/DC	✗	A tensão de operação especificada é inferior a 60 V AC/DC.
Carga de até 4 A total, em aplicação não identificada como UL	✓	A capacidade de carga total informada é 4 A; é necessário verificar as condições de instalação e operação.
Aplicação UL que demande mais de 3 A de corrente total	✗	A capacidade de corrente total informada para UL é 3 A.
Equipamento M12 com codificação, número de polos ou pinagem diferentes	✗	A configuração mecânica e elétrica declarada é codificação A e 5 contatos; não há evidência de compatibilidade com outras configurações.

INSTALAÇÃO

Como instalar o Cabo de Conexão Fêmea M12 IFM EVC070, 5 polos, reto, 2 m, PUR

Confirme que o equipamento a conectar exige conector M12 fêmea do cabo, codificação A e 5 contatos; verifique a pinagem no esquema do fabricante e do dispositivo.
Desenergize o circuito antes de realizar a conexão e confirme que tensão e corrente estão dentro dos limites declarados para o cabo.
Inspecione o conector, os contatos, a vedação e o cabo; não instale componentes danificados ou contaminados.
Alinhe a conexão M12 sem forçar e aperte respeitando o torque indicado de 0,6 a 1,5 Nm.
Posicione o cabo sem exceder o raio mínimo de flexão especificado para aplicação flexível e sem impor esforços incompatíveis com a instalação.
Após a montagem, confira o assentamento da conexão, a fixação do cabo e a continuidade funcional do circuito conforme o procedimento do equipamento.

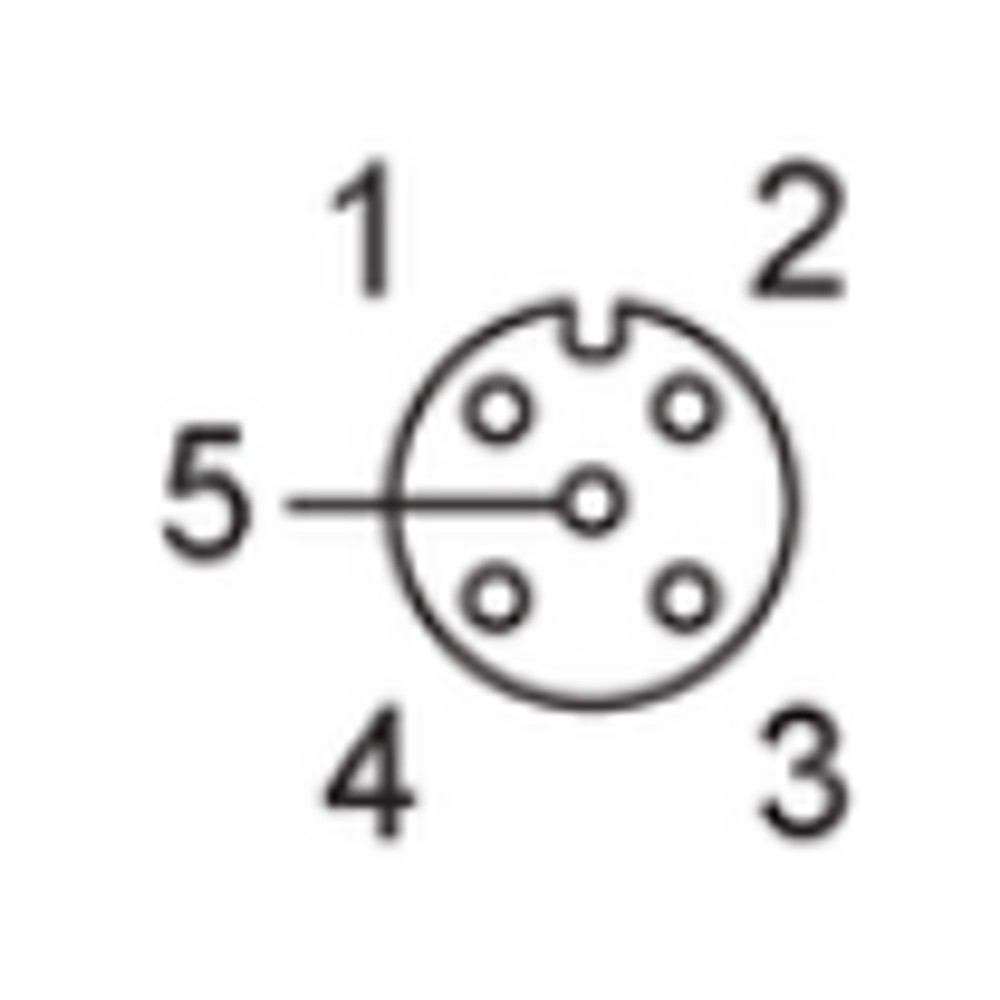

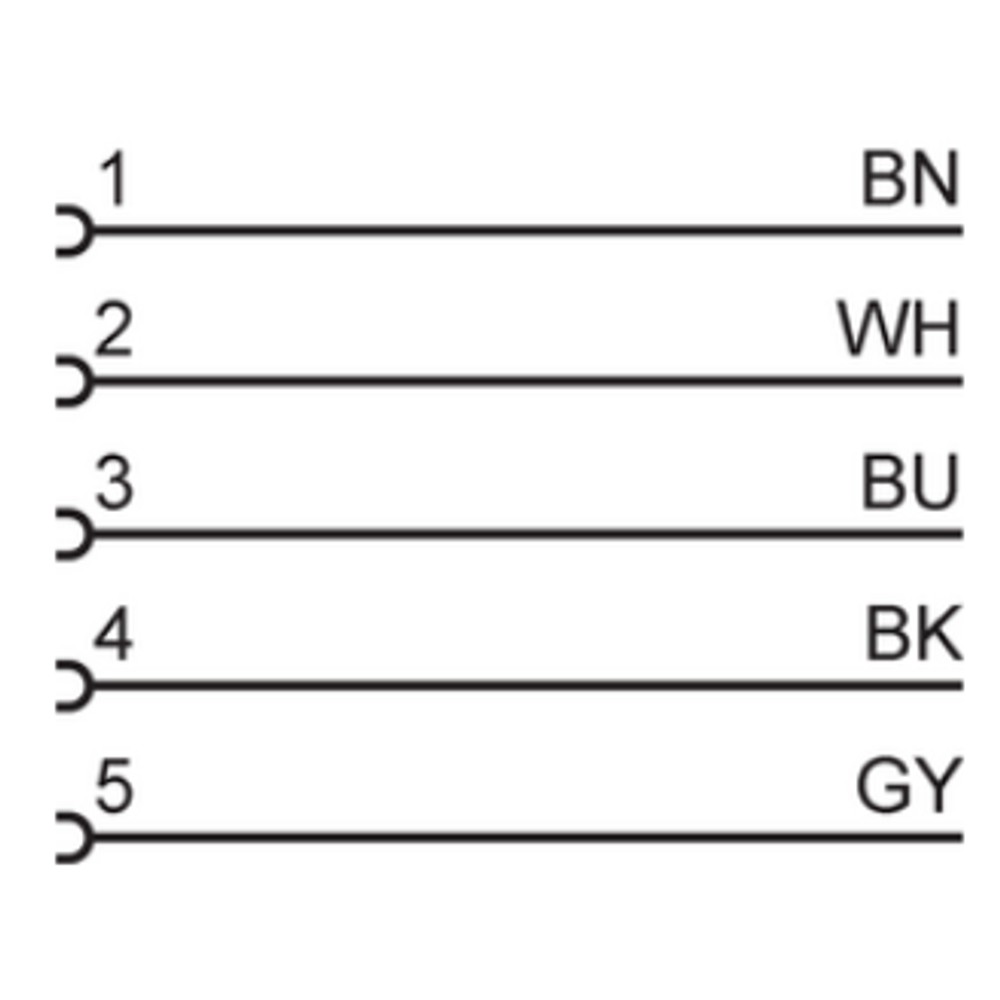

Diagrama Elétrico Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece o sinal ou não opera.	Conector não assentado, pinagem divergente ou ligação incompatível com o equipamento.	Desenergize o circuito; confira codificação, quantidade de polos e pinagem nos documentos do cabo e do dispositivo, e inspecione o encaixe.
Há interrupções quando o cabo se movimenta.	Condutor ou conexão pode estar danificado por esforço mecânico, dobra excessiva ou montagem inadequada.	Inspecione o trajeto e o conector, verificando se o raio mínimo de flexão foi respeitado; teste a continuidade com o circuito desenergizado.
A conexão apresenta entrada de contaminantes ou umidade.	Conector pode estar mal acoplado, vedação danificada ou instalação fora das condições necessárias para manter o grau de proteção.	Inspecione a vedação e o estado das superfícies de acoplamento e confirme o aperto e a montagem conforme as instruções do fabricante.
O circuito apresenta aquecimento ou falha sob carga.	Tensão ou corrente podem exceder os limites especificados, ou pode haver contato elétrico inadequado.	Meça tensão e corrente em condições de operação, compare-as aos limites da ficha e verifique o estado e o aperto da conexão.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC070 — português (Datasheet) Desenho dimensional IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC070 e para que serve?

É um cabo de conexão com soquete fêmea M12 reto, codificação A e 5 contatos. Serve para conexão elétrica em aplicações industriais e de automação, quando a configuração e os limites elétricos forem compatíveis.

O que acompanha o EVC070?

A ficha informa uma peça por embalagem: o cabo de conexão com conector fêmea. Não há acessórios adicionais listados.

Posso usar este cabo em um equipamento M12 de 4 ou 8 polos?

A ficha especifica 5 contatos e não confirma compatibilidade com conectores de outra quantidade de polos. Verifique a configuração mecânica e a pinagem do equipamento antes de comprar.

Este cabo serve para tensão acima de 60 V AC/DC?

Não; a tensão de operação especificada é inferior a 60 V AC/DC. Escolha uma conexão cuja classificação elétrica atenda à tensão do circuito.

O equipamento parou de funcionar depois de conectar o cabo; o que verifico antes de trocar?

Confira se o conector está totalmente acoplado e se codificação, número de polos e pinagem correspondem ao equipamento. Faça a inspeção com o circuito desenergizado.

O sinal falha quando o cabo se movimenta; qual pode ser a causa?

Uma causa possível é dano mecânico no cabo ou na conexão, inclusive por dobra além das condições especificadas. Inspecione o trajeto e verifique continuidade antes de substituir o componente.

É melhor comprar este cabo ou um de outro comprimento?

O EVC070 tem comprimento de 2 m. Se a distância de instalação exigir outro comprimento, selecione uma variante que corresponda ao percurso e confirme também conector, codificação e quantidade de polos.

Este modelo é indicado para qualquer aplicação com refrigerante ou lubrificante?

A ficha cita máquinas-ferramenta e aplicações com refrigerantes e lubrificantes, mas não declara compatibilidade universal com todos os fluidos ou condições. Consulte a documentação do fabricante para validar o meio e a instalação específicos.

Como devo apertar o conector M12?

A ficha informa torque máximo de aperto de 0,6 a 1,5 Nm. Alinhe o conector sem forçar e respeite a faixa indicada pelo fabricante.

Posso usar o cabo em movimento contínuo?

A ficha declara tolerância a dobras e deslocamentos, mais de 5 milhões de ciclos de curvatura e condições específicas de movimento. Consulte o datasheet para confirmar se a velocidade, aceleração, percurso e raio da aplicação correspondem às condições declaradas.

GLOSSÁRIO TÉCNICO

M12

Designação da interface circular de conexão elétrica utilizada neste cabo (Ref.: conector M12 fêmea, reto).

Codificação A

Identificação de configuração do conector que deve corresponder à interface do equipamento conectado (Ref.: soquete M12, codificação A).

PUR

Material indicado para o revestimento do cabo (Ref.: material do cabo: PUR).

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso de agentes, condicionada à instalação correta (Ref.: IP65, IP67, IP68 e IP69K).

Raio mínimo de flexão

Limite mínimo de curvatura indicado para aplicação flexível; deve ser calculado em relação ao diâmetro do cabo (Ref.: mín. 10 x diâmetro do cabo).
