Cabo de Conexão M12 IFM EVC06A 10m

Pré-visualizar: EVC06A IFM - Cabo de Conexão Fêmea M12 Automação Industrial 10m PUR Sem Halogênio

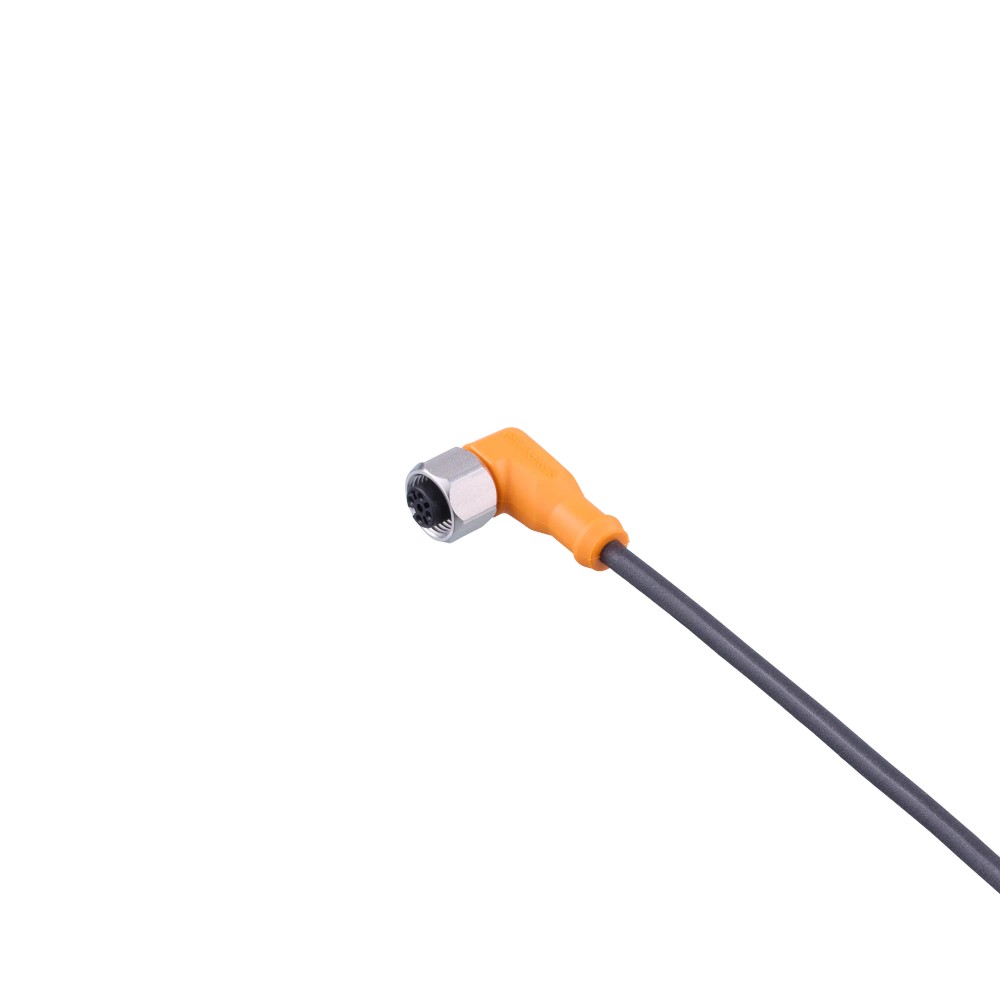

EVC06A IFM - Cabo de Conexão Fêmea M12 Automação Industrial 10m PUR Sem Halogênio

Imagem meramente ilustrativa

R$ 318,60

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC06A
EAN: 4021179238960
NCM do produto: 85444200

Destaques do Produto Conector Fêmea M12...mais

Fechar menu

Saiba mais sobre: "EVC06A IFM - Cabo de Conexão Fêmea M12 Automação Industrial 10m PUR Sem Halogênio"

Destaques do Produto

Conector

Fêmea M12 angular, codificação A, 4 contatos

Comprimento

10 m

Tensão

< 60 V AC/DC

Corrente

Capacidade de carga total de 2 A

Cabo

PUR, sem halogênio, 4 x 0,34 mm²

Proteção

IP 67

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Conexão IFM EVC06A com Conector Fêmea M12 Angular, 10 m, PUR, Sem Halogênio

O IFM EVC06A é um cabo de conexão com conector fêmea M12 angular, destinado a conectar componentes compatíveis em sistemas de automação industrial. Possui cabo de 10 m com revestimento PUR e é especificado para tensão de operação inferior a 60 V AC/DC. O conector tem 4 contatos banhados a ouro, e o conjunto apresenta grau de proteção IP 67 nas condições especificadas pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Referência	EVC06A
Tipo de conexão	Conector fêmea M12 angular, codificação A, 4 contatos
Comprimento do cabo	10 m
Material do cabo	PUR, sem halogênio
Tensão de operação	< 60 V AC/DC
Capacidade de carga total	2 A
Grau de proteção	IP 67
Temperatura ambiente	-20...60 °C
Composição do cabo	4 x 0,34 mm²; Ø 4,9 mm
Identificação	GTIN 4021179238960

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de componentes que aceitem interface fêmea M12 angular, codificação A, com 4 contatos e requisitos elétricos dentro dos limites especificados.
Instalações que necessitem de cabo de conexão de 10 m com revestimento PUR e operação entre -20 e 60 °C, respeitando os demais limites do datasheet.

⚠ Considere outro se precisa de:

Aplicações cuja tensão de operação seja igual ou superior a 60 V AC/DC ou cuja carga exceda 2 A.
Aplicações que exijam uma conexão diferente de M12 fêmea angular, codificação A, 4 contatos; confirme também o pinout do equipamento antes de conectar.

APLICAÇÕES E USO

Uso como cabo de conexão em sistemas de automação industrial quando o equipamento possuir interface compatível com soquete fêmea M12 angular, codificação A, 4 contatos; a aplicação depende da verificação do pinout e dos limites elétricos.
Possibilidade de uso em instalação sujeita às condições ambientais declaradas, entre -20 e 60 °C e conforme o grau de proteção indicado. A ficha não identifica aplicações finais específicas; confirme requisitos do local e do equipamento no datasheet.

COMO ESCOLHER

Antes de comprar o Cabo de Conexão IFM EVC06A com Conector Fêmea M12 Angular, 10 m, PUR, Sem Halogênio, verifique estes pontos:

Escolha o EVC06A quando

A instalação requerer cabo de 10 m, conector fêmea M12 angular codificado A com 4 contatos e os limites elétricos e ambientais indicados na ficha forem atendidos.

Verifique outra configuração quando

O equipamento exigir conector macho, outra codificação ou quantidade de contatos, comprimento diferente, ou condições elétricas acima dos limites especificados. Confirme a interface e o esquema de pinos do dispositivo no datasheet antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e classificação
Fabricante	IFM	Marca indicada nos dados do anúncio.
Modelo / part number	EVC06A	Referência do produto.
SKU	EVC06A	Código de identificação no anúncio.
GTIN	4021179238960	Identificador comercial informado na ficha.
Categoria	Tecnologia de conexão	Classificação do produto no anúncio.
Tipo de produto	Cabo de conexão com conector fêmea	Descrição funcional informada na ficha.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8544.42.00	Classificação fiscal informada nos dados do produto.

Conexão elétrica
Conector	1 x M12 fêmea, angular, codificação A	Interface mecânica do soquete; confirme o encaixe com a conexão do equipamento.
Contatos	4, dourados	Configuração e acabamento dos contatos indicados na ficha.
Cabo	10 m, PUR preto, sem halogênio, Ø 4,9 mm	Construção e comprimento do cabo.
Seção e composição dos condutores	4 x 0,34 mm² (42 x Ø 0,1 mm)	Construção dos condutores indicada na ficha.
Tensão de operação	< 60 V AC/DC	Limite informado pelo fabricante; não exceder.
Capacidade de carga total	2 A	Capacidade indicada para o conjunto.

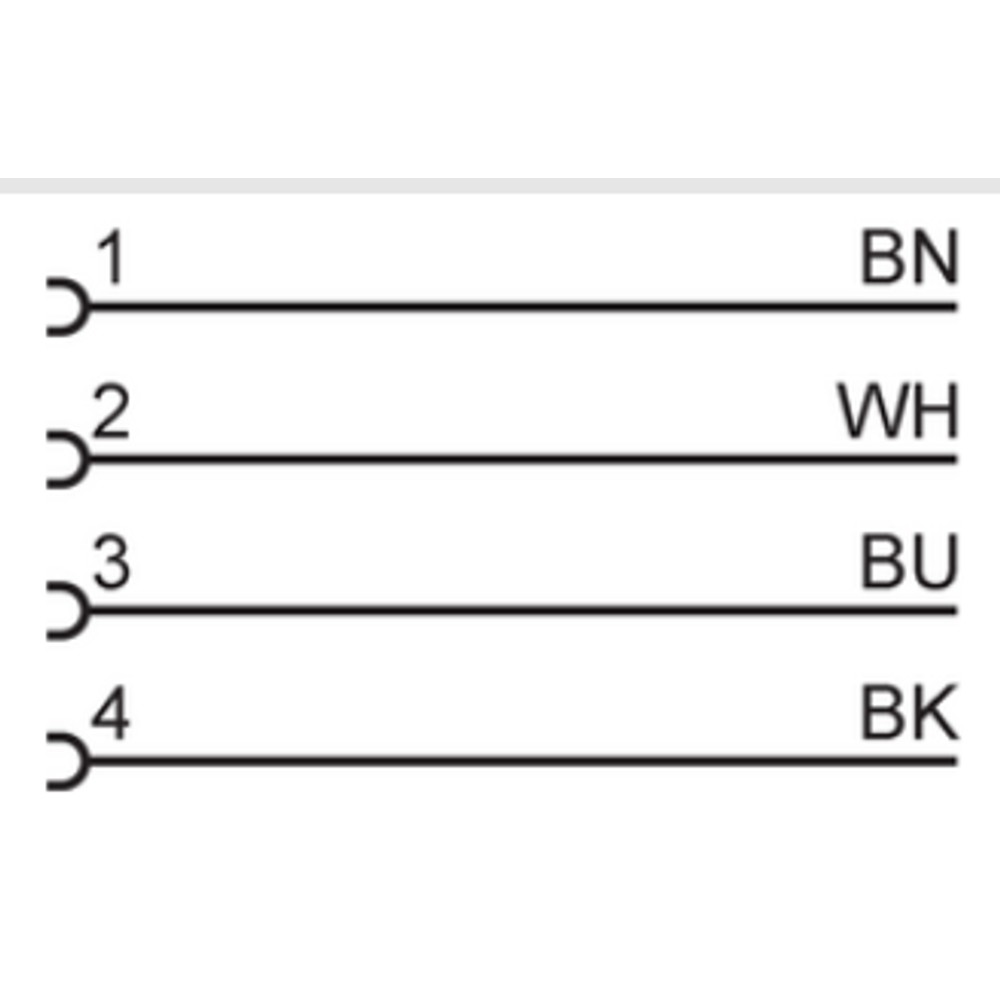

Cores dos fios	BK = preto; BN = marrom; BU = azul; WH = branco	Identificação de cores informada; consulte o esquema do equipamento para a função de cada condutor.

Materiais e construção
Material do cabo	PUR	Material do revestimento do cabo.
Material do corpo do conector	TPU, laranja	Material e cor indicados para o corpo do soquete.
Material da porca de bloqueio	1.4404 (aço inoxidável / 316L)	Material especificado para o bloqueio.
Material da vedação	FKM	Material indicado para a vedação.
Contatos banhados a ouro	Sim	Característica indicada nos dados do produto.
Sem halogênio	Sim	Característica indicada para o cabo.
Compatível com tinta	Sim	Informação declarada na ficha do produto.

Proteção e condições ambientais
Grau de proteção	IP 67; fora de áreas explosivas, IP 68 / IP 69K	Condições de proteção conforme indicação da ficha; observe a condição de uso informada pelo fabricante.
Temperatura ambiente	-20...60 °C	Faixa de temperatura ambiente especificada.
Classe de proteção	II	Classe declarada na ficha.
Identificação ATEX	II 3G Ex ec IIC Gc; II 2D Ex tb IIIC Db IP65/IP67	Identificação informada nos dados do produto; valide a aplicação e as condições de instalação com o datasheet.
Aprovações	BVS 08 ATEX E 109 U; IECEx BVS 08.0041 U	Referências de aprovação informadas na ficha.

Dados mecânicos
Dimensões	26,5 x 15,5 x 36,5 mm	Dimensões informadas para o produto.
Peso	354,2 g	Peso informado nos dados do produto.
Torque máximo de aperto	1,2...1,5 Nm	Faixa de torque indicada para o conector; respeite o valor durante o aperto.

COMPATIBILIDADE

Comunicação

• Não há protocolo de comunicação especificado na ficha do produto. A compatibilidade depende da interface elétrica e do pinout dos dispositivos conectados.

Conexões

Elétrica Cabo de 10 m, PUR preto, sem halogênio, Ø 4,9 mm, 4 x 0,34 mm²; soquete fêmea M12 angular, codificação A, 4 contatos dourados. Tensão de operação < 60 V AC/DC e capacidade de carga total de 2 A. Verifique o pinout do dispositivo conectado.

Processo Não possui conexão de processo especificada; trata-se de um cabo de conexão elétrica com soquete M12.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Conectar a um dispositivo com conector macho M12 codificação A, 4 contatos, pinout compatível e requisitos dentro dos limites especificados.	✓	A ficha identifica soquete fêmea M12 angular, codificação A, com 4 contatos. A correspondência elétrica do pinout deve ser confirmada no equipamento.
Conectar a um equipamento que exija soquete fêmea M12 angular, codificação A, 4 contatos e cabo de 10 m.	✓	Essas características correspondem à configuração informada para o EVC06A.
Operar com tensão igual ou superior a 60 V AC/DC ou carga superior a 2 A.	✗	A ficha especifica tensão de operação inferior a 60 V AC/DC e capacidade de carga total de 2 A.
Usar com protocolo de comunicação específico sem conferir pinout e requisitos elétricos do dispositivo.	✗	A ficha não declara protocolos. A compatibilidade não pode ser determinada apenas pela forma mecânica do conector.

INSTALAÇÃO

Como instalar o Cabo de Conexão IFM EVC06A com Conector Fêmea M12 Angular, 10 m, PUR, Sem Halogênio

Desenergize os equipamentos antes de conectar ou desconectar o cabo.
Confirme que o conector do equipamento é mecanicamente compatível com M12 codificação A e que o pinout corresponde à aplicação.
Verifique que tensão, corrente e temperatura previstas permanecem dentro dos limites da ficha.
Inspecione o conector, a vedação e o cabo para identificar danos ou contaminação antes da instalação.
Alinhe os conectores sem forçar os contatos e aperte respeitando o torque especificado de 1,2...1,5 Nm.
Após a conexão, verifique a fixação e a continuidade funcional conforme o procedimento do equipamento; consulte o datasheet para detalhes de ligação.

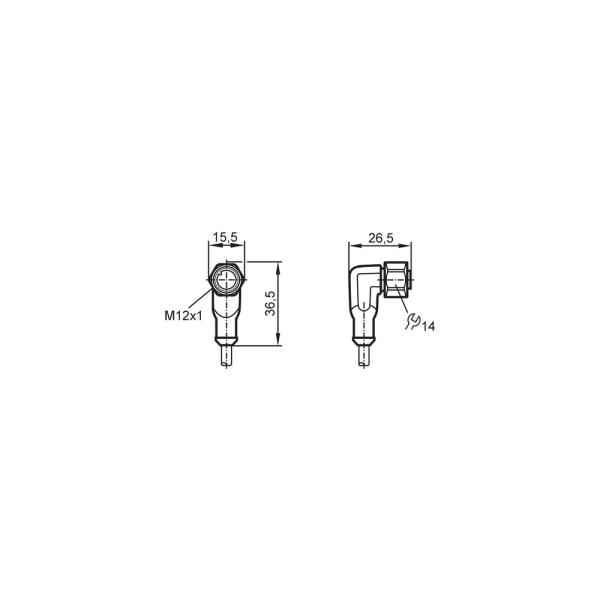

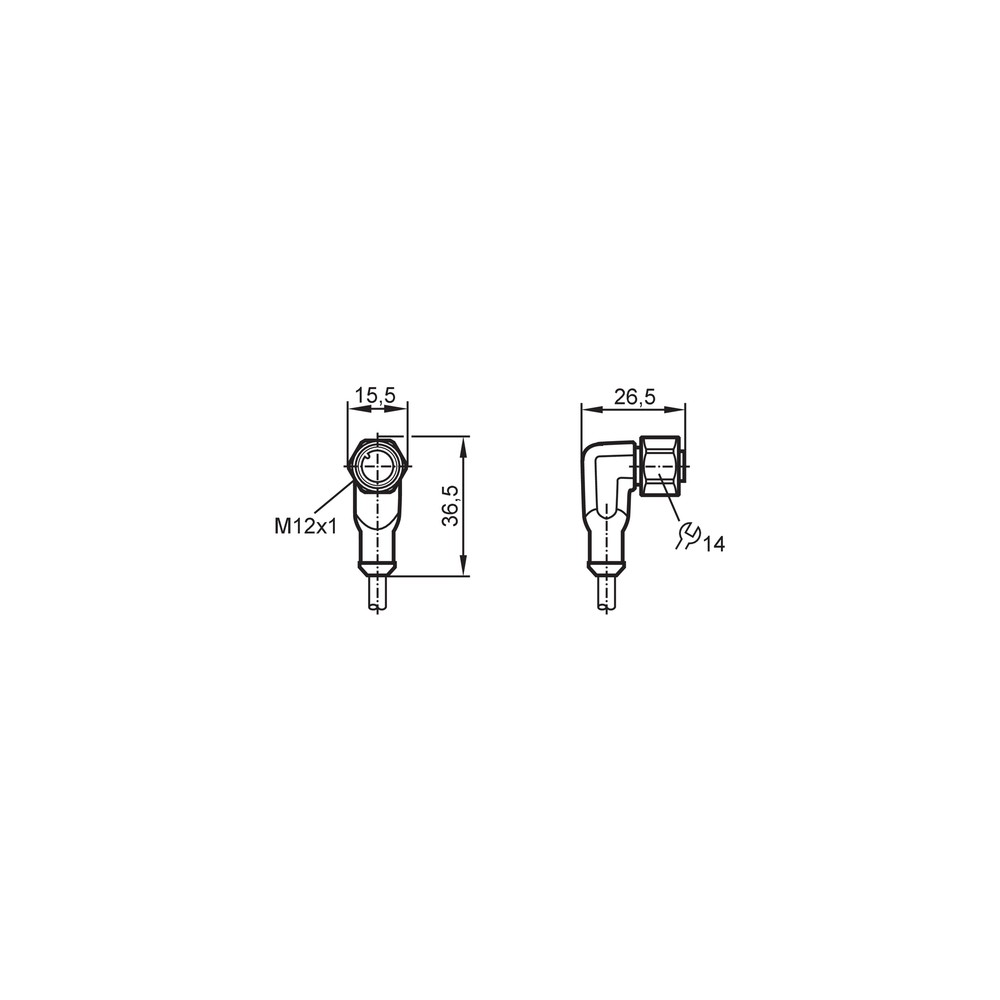

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não é reconhecido ou não funciona.	Possível incompatibilidade de pinout, conexão incompleta ou problema no dispositivo conectado.	Compare o esquema de pinos do equipamento com a documentação do fabricante, confira o encaixe e verifique continuidade com o circuito desenergizado.
Funcionamento intermitente ao movimentar o cabo.	Possível dano no cabo ou conexão frouxa.	Inspecione o cabo e os conectores ao longo do percurso e confirme o aperto sem exceder o torque especificado.
Aquecimento ou interrupção durante a operação.	Possível operação acima da capacidade de carga total de 2 A ou fora da tensão especificada.	Meça a tensão e a corrente do circuito e compare com os limites informados na ficha.
Umidade ou contaminação no ponto de conexão.	Montagem, vedação ou condição de uso incompatível com o grau de proteção declarado.	Inspecione o estado da vedação e o acoplamento do conector; confirme as condições de aplicação e o grau de proteção no datasheet.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC06A em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC06A e o que vem na embalagem?

É um cabo de conexão com soquete fêmea M12 angular e cabo de 10 m. A ficha informa 1 peça por embalagem.

Que tipo de conector e cabo esse modelo usa?

Ele usa conector fêmea M12 angular, codificação A, com 4 contatos, e cabo PUR sem halogênio. Confirme o pinout no equipamento antes de conectar.

Posso usar o EVC06A acima de 60 V ou com carga superior a 2 A?

Não; a ficha especifica tensão inferior a 60 V AC/DC e capacidade de carga total de 2 A. Para requisitos diferentes, selecione uma configuração com limites adequados.

Ele serve para qualquer conector M12 ou protocolo de comunicação?

Não é possível afirmar compatibilidade universal: a ficha informa codificação A e 4 contatos, mas não declara protocolos. Verifique a conexão e o pinout do dispositivo.

O cabo serve para uma instalação que precisa de outro comprimento ou conector macho?

O EVC06A é especificado com cabo de 10 m e soquete fêmea angular. Se a instalação exigir outro comprimento ou uma conexão macho, procure uma configuração correspondente.

O equipamento não funciona depois de conectar; o que devo verificar antes de trocar o cabo?

Confira primeiro o encaixe e a correspondência do pinout entre o cabo e o equipamento. Verifique também continuidade com o circuito desenergizado e se os limites elétricos são respeitados.

A conexão falha quando o cabo é movimentado; qual pode ser a causa?

Uma conexão frouxa ou dano no cabo pode causar falha intermitente. Inspecione o comprimento do cabo e os conectores e confirme o aperto dentro da faixa especificada.

Como instalar o conector sem danificar a conexão?

Alinhe os conectores antes de acoplar e não force os contatos. Para o aperto, a ficha indica torque de 1,2...1,5 Nm.

O que devo conferir para usar o cabo em ambiente com umidade?

Confira a montagem, o estado da vedação e as condições do local contra o grau de proteção indicado na ficha. O datasheet deve ser consultado para confirmar as condições de aplicação.

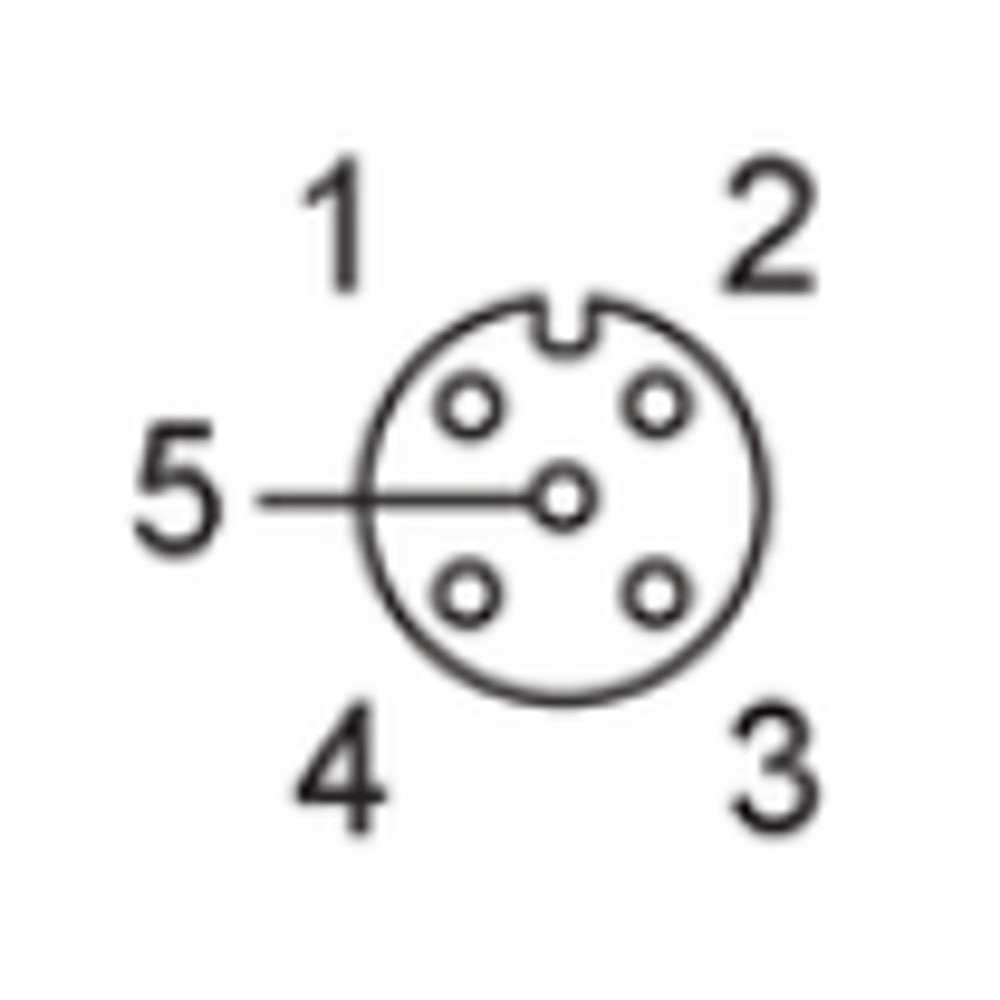

O EVC06A tem um diagrama de pinagem disponível nesta ficha?

A ficha de contexto informa as cores dos fios, mas não fornece uma URL separada de pinagem. Consulte o datasheet e a documentação do equipamento para confirmar a função de cada condutor.

GLOSSÁRIO TÉCNICO

M12

Formato de conector circular usado na conexão elétrica do cabo. (Ref.: conector M12)

Codificação A

Chaveamento indicado para o conector, que deve corresponder à interface do equipamento. (Ref.: codificação A)

PUR

Material especificado para o revestimento do cabo. (Ref.: material do cabo PUR)

IP 67

Grau de proteção declarado para o produto nas condições indicadas pelo fabricante. (Ref.: grau de proteção IP 67)

Torque de aperto

Faixa de torque indicada para apertar a conexão. (Ref.: 1,2...1,5 Nm)
