Cabo de Ligação IFM EVC064 M12 5m

Pré-visualizar: EVC064 IFM - Cabo de Ligação ifm M12 Reto/Angular Automação Industrial 5m, 5 Polos, PUR, IP69K

EVC064 IFM - Cabo de Ligação ifm M12 Reto/Angular Automação Industrial 5m, 5 Polos, PUR, IP69K

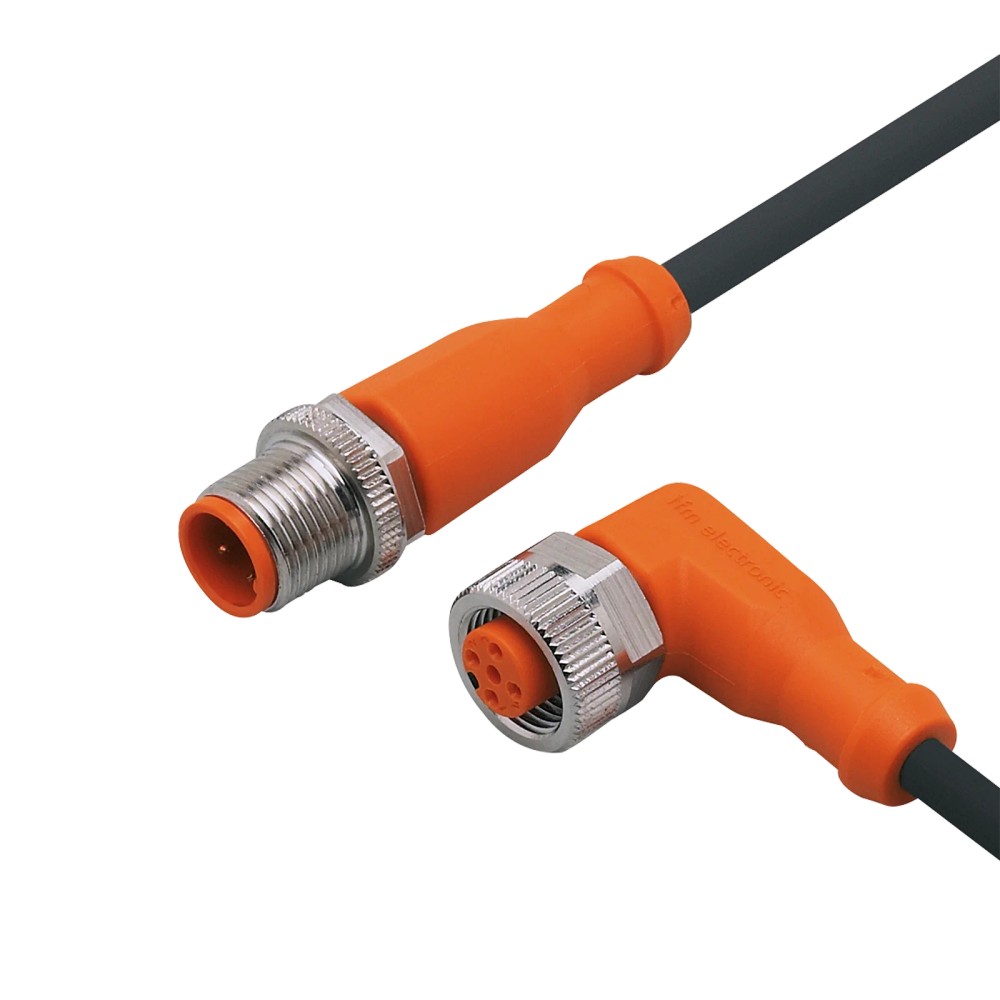

Imagem meramente ilustrativa

R$ 430,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC064
EAN: 4021179226257
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "EVC064 IFM - Cabo de Ligação ifm M12 Reto/Angular Automação Industrial 5m, 5 Polos, PUR, IP69K"

Destaques do Produto

Comprimento

5 m

Configuração

M12 reto para M12 angular, 5 polos, codificação A

Tensão

Inferior a 60 V AC/DC

Corrente

4 A; limite total UL indicado de 3 A

Proteção

IP65, IP67, IP68 e IP69K

Aplicação móvel

Raio mínimo de curvatura informado: 10 x diâmetro do cabo

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação ifm EVC064 M12 reto para M12 angular, 5 polos, 5 m, PUR, IP65/IP67/IP68/IP69K

O ifm EVC064 é um cabo de ligação para conectar dispositivos com conexão M12 de 5 polos, com uma extremidade reta e outra angular. Tem 5 m de comprimento, revestimento PUR e contatos banhados a ouro. É especificado para tensão inferior a 60 V AC e graus de proteção IP65, IP67, IP68 e IP69K, quando conectado corretamente.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação
Conectores	M12 reto para M12 angular; codificação A; 5 contatos
Comprimento	5 m
Revestimento do cabo	PUR, preto; diâmetro de 4,6 mm
Condutores	5 x 0,34 mm²
Tensão de operação	< 60 V AC/DC
Corrente	4 A; capacidade de corrente total UL: 3 A
Proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	−25 a 90 °C; indicação cULus: até 75 °C
Características de materiais	Sem silicone, sem halogênio; contatos dourados

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de equipamentos com interfaces M12 de 5 polos e codificação A, respeitando a correspondência elétrica e de pinagem indicada pelos fabricantes dos equipamentos.
Aplicações industriais e de automação; a ficha também cita máquinas-ferramenta e contato com refrigerantes e lubrificantes.
Instalações que necessitem de um lado M12 reto e outro M12 angular, com 5 m de cabo.

⚠ Considere outro se precisa de:

Não selecionar para circuitos que excedam a tensão de operação especificada (< 60 V AC/DC) ou os limites de corrente indicados (4 A; 3 A total conforme UL).
Não considerar compatível apenas por ambos os equipamentos terem conectores M12: confirmar codificação, número de polos, pinagem e requisitos elétricos.
Não usar raio de curvatura inferior ao mínimo informado para aplicação flexível: 10 vezes o diâmetro do cabo.

APLICAÇÕES E USO

Uso declarado pelo catálogo: conexão em aplicações industriais e de automação, incluindo máquinas-ferramenta e instalações com refrigerantes e lubrificantes. A ficha não detalha fluidos, concentrações ou métodos de limpeza; valide as condições específicas com o fabricante.
Possibilidade de uso em instalações com movimento do cabo: o catálogo informa raio mínimo de curvatura de 10 vezes o diâmetro e velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m, com aceleração máxima de 5 m/s². A adequação depende de respeitar essas condições e os demais limites da aplicação.

COMO ESCOLHER

Antes de comprar o Cabo de ligação ifm EVC064 M12 reto para M12 angular, 5 polos, 5 m, PUR, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVC064 quando

A instalação exigir 5 m de cabo, conexão M12 reta em uma ponta e angular na outra, ambas de 5 polos e codificação A, e os limites elétricos e ambientais do conjunto forem respeitados.

Verifique antes de escolher outra configuração

Se a instalação exigir outro comprimento, outra orientação de conector, outro número de polos ou codificação, compare esses requisitos com a ficha do cabo e do equipamento. A ficha disponível não especifica outras versões compatíveis.

Confirme as condições da aplicação

Para uso móvel, considere o raio mínimo informado de 10 vezes o diâmetro do cabo e os limites de temperatura. Verifique também a corrente aplicável: a ficha indica 4 A e capacidade total UL de 3 A.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Fabricante	ifm / ifm electronic	Identificação informada nas fontes do produto.
Modelo	EVC064	Código do produto e SKU.
GTIN	4021179226257	Identificador comercial informado.
Part number do anúncio	EVC064	Código informado nos dados prioritários do anúncio.
Part number do catálogo	VDOAH050MSS0005H05STGH050MSS	Código apresentado no conjunto de dados do catálogo.
Categoria	Tecnologia de conexão; cabos e conectores industriais	Classificação do produto.
Unidades por embalagem	1 peça	Quantidade indicada no conjunto de dados.
Peso	207,6 g	Valor informado nos atributos do catálogo.
NCM	8544.42.00	Classificação fiscal informada no conjunto de dados.

Configuração e conexão elétrica
Tipo de produto	Cabo de ligação	Função do produto indicada na ficha.
Conector 1	1 x M12 reto, codificação A, 5 contatos dourados	Extremidade reta; bloqueio em latão niquelado; torque máximo de aperto informado de 0,6 a 1,5 Nm.
Conector 2	1 x M12 angular, codificação A, 5 contatos dourados	Extremidade angular; corpo em TPU; vedação em FKM; bloqueio em latão niquelado; torque máximo de aperto informado de 0,6 a 1,5 Nm.
Comprimento do cabo	5 m	Comprimento nominal informado.
Tensão de operação	< 60 V AC/DC	Limite de operação indicado no conjunto de dados do catálogo; o anúncio primário também indica < 60 V AC.
Capacidade de corrente	4 A	Valor informado para a capacidade de corrente.
Capacidade de corrente total UL	3 A	Limite indicado separadamente para UL; considerar conforme as condições aplicáveis.
Classe de proteção	II	Classificação elétrica indicada no conjunto de dados.

Construção e materiais
Material do revestimento do cabo	PUR	Material informado para o revestimento.
Cor e diâmetro do cabo	Preto; Ø 4,6 mm	Características da conexão elétrica do cabo.
Estrutura dos condutores	5 x 0,34 mm² (42 x Ø 0,1 mm)	Composição indicada para o cabo.
Corpo do conector	TPU	Material informado para o corpo do conector.
Material da porca de bloqueio	Latão niquelado	Material de bloqueio indicado para os conectores.
Material da vedação	FKM	Material indicado para a vedação do conector angular.
Contatos	Banhados a ouro	Acabamento informado para os contatos.
Sem silicone	Sim	Característica declarada na ficha.
Sem halogênio	Sim	Característica declarada na ficha.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados no anúncio; a proteção depende da conexão e da instalação corretas.
Temperatura ambiente	−25 a 90 °C	Faixa informada para temperatura ambiente.
Temperatura ambiente móvel	−25 a 90 °C	Faixa informada para temperatura ambiente móvel.
Indicação cULus de temperatura	Até 75 °C	Condição específica indicada como cULus no conjunto de dados.
Temperatura de armazenamento	−25 a 55 °C	Faixa informada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa informada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência indicada para armazenamento.
Aplicações citadas	Aplicações industriais e automação; máquinas-ferramenta, refrigerantes e lubrificantes	Usos descritos nos dados do produto; confirmar condições específicas da instalação.

Instalação, flexão e movimento
Raio mínimo de curvatura em aplicação flexível	10 x diâmetro do cabo	Mínimo informado para aplicação flexível; não interpretar como raio fixo sem considerar o diâmetro do cabo.
Tolerâncias para dobras e deslocamentos	Sim	Característica indicada para o cabo.
Ciclos de curvatura	> 5 milhões	Valor indicado no conjunto de dados do catálogo.
Esforço de torção	± 180 °/m	Valor informado para esforço de torção.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição específica associada ao valor de movimento informado.
Torque máximo de aperto dos conectores	0,6 a 1,5 Nm	Faixa indicada para o bloqueio dos conectores.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A compatibilidade de comunicação depende dos dispositivos conectados e da pinagem do sistema.

Conexões

Elétrica Cabo com conectores M12 de 5 polos, codificação A, contatos dourados; um conector reto e um angular. Tensão de operação < 60 V AC/DC; corrente indicada de 4 A e capacidade total UL de 3 A. Confirmar pinagem e limites elétricos dos dispositivos antes da conexão.

Processo Não se aplica: trata-se de um cabo de ligação elétrica, sem conexão de processo para fluidos ou gases.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com conexões M12 de 5 polos e codificação A, com pinagem compatível	✓	A configuração mecânica dos conectores corresponde; a compatibilidade elétrica ainda depende da pinagem e dos requisitos dos equipamentos.
Instalação que exige um conector reto e outro angular, com 5 m de alcance	✓	Essa é a configuração de conectores e o comprimento informados para o EVC064.
Circuito com tensão superior a 60 V AC/DC	✗	A tensão de operação especificada é inferior a 60 V AC/DC.
Aplicação que exige corrente acima dos limites informados	✗	A ficha indica 4 A e capacidade total UL de 3 A; não exceder o limite aplicável ao circuito e às condições de uso.
Equipamentos M12 com codificação ou número de polos diferentes	✗	A ficha especifica conectores M12 de codificação A e 5 polos; não há evidência de compatibilidade com outras configurações.

INSTALAÇÃO

Como instalar o Cabo de ligação ifm EVC064 M12 reto para M12 angular, 5 polos, 5 m, PUR, IP65/IP67/IP68/IP69K

Confira se as duas interfaces do equipamento são M12, codificação A e 5 polos; confirme a pinagem nos documentos dos dispositivos.
Desenergize o circuito e verifique se tensão e corrente previstas respeitam os limites informados para o cabo.
Planeje o trajeto para evitar tração, esmagamento ou torção além das condições especificadas.
Em instalação flexível, mantenha o raio de curvatura mínimo de 10 vezes o diâmetro do cabo.
Alinhe os conectores antes de acoplar e aperte o bloqueio dentro da faixa indicada de 0,6 a 1,5 Nm.
Após a conexão, confira o assentamento dos conectores e a integridade do cabo; não presuma o grau de proteção se a conexão não estiver corretamente acoplada.

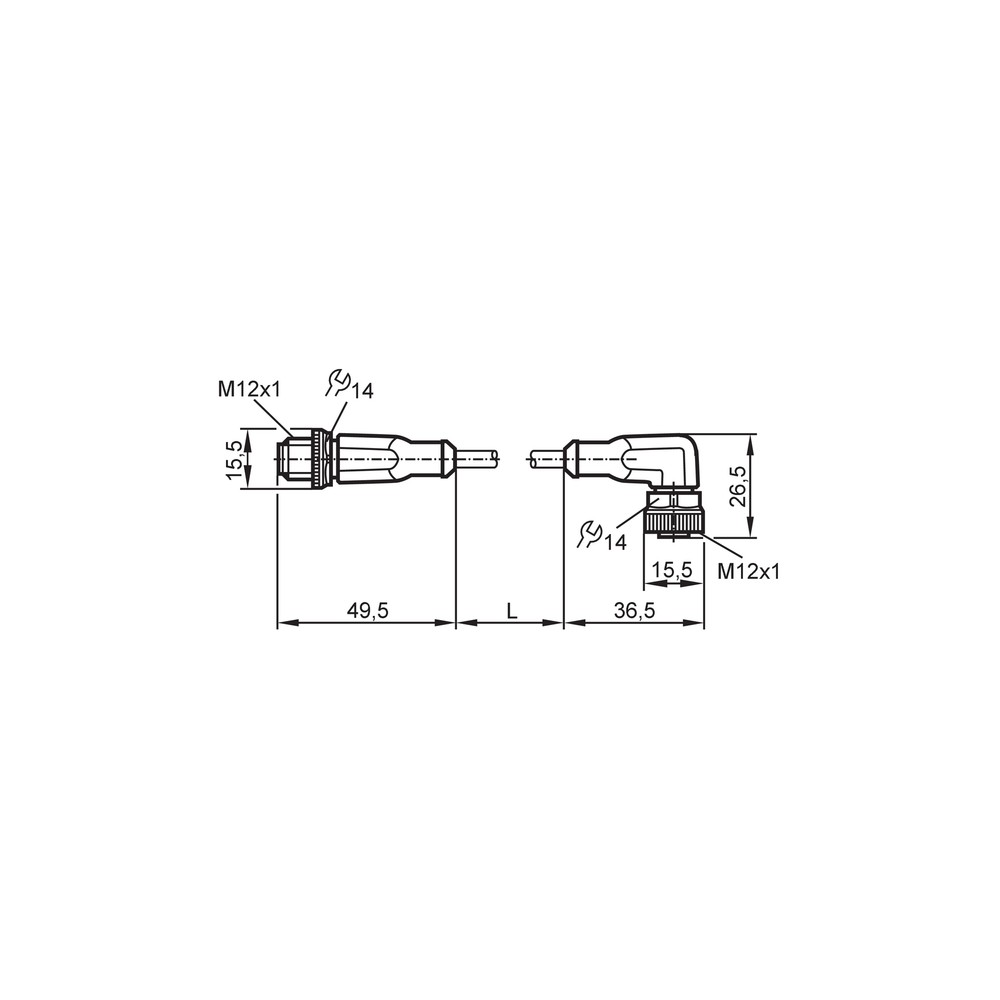

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não liga ou não se comunica.	Conector incompletamente acoplado, pinagem incompatível ou falha no circuito/dispositivo conectado.	Confira o acoplamento e compare a pinagem dos equipamentos com os documentos dos respectivos fabricantes; verifique a continuidade do cabo com o circuito desenergizado.
Interrupções intermitentes durante o movimento do cabo.	Dano ou fadiga do cabo associado a curvatura, torção ou deslocamento fora das condições informadas.	Inspecione o trajeto e o revestimento; confira se o raio de curvatura atende ao mínimo de 10 vezes o diâmetro e se o movimento respeita os limites especificados.
Umidade ou contaminação na conexão.	Conector mal acoplado, vedação comprometida ou instalação que não mantém a proteção declarada.	Inspecione o assentamento, a vedação e os corpos dos conectores; confirme que os componentes estão corretamente conectados antes de atribuir ao cabo a proteção IP indicada.
Aquecimento do cabo ou dos conectores.	Corrente ou condições de operação acima do limite aplicável, ou conexão com contato inadequado.	Meça a corrente do circuito, compare com os limites de 4 A e 3 A total UL conforme aplicável e examine o acoplamento e os contatos.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica ifm EVC064 em português (Datasheet) Desenho em escala do produto (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC064 e para que serve?

É um cabo de ligação ifm para conectar dispositivos por interfaces M12 de 5 polos. Tem um conector reto e outro angular; confirme a pinagem dos dispositivos antes de usar.

Quais são as especificações de tensão e corrente?

A tensão informada é inferior a 60 V AC/DC. A ficha indica corrente de 4 A e capacidade total UL de 3 A; aplique o limite pertinente ao circuito.

Esse cabo serve para conectar dois equipamentos com qualquer conector M12?

Não necessariamente. O EVC064 tem conectores M12 de codificação A e 5 polos; também é preciso confirmar a pinagem e os requisitos elétricos dos equipamentos.

Posso usar este cabo em uma aplicação acima de 60 V?

A ficha especifica tensão inferior a 60 V AC/DC, portanto o produto não é indicado para circuitos acima desse limite.

O cabo pode apresentar falhas quando é movimentado?

Pode haver interrupções se o cabo for dobrado ou torcido fora das condições especificadas. Verifique danos e o raio mínimo de curvatura, informado como 10 vezes o diâmetro do cabo.

O que verificar se entrar umidade na conexão?

Confira se os conectores estão totalmente acoplados e se a vedação está íntegra. A proteção declarada depende da conexão e da instalação corretas.

Devo escolher este cabo ou comprar conectores e cabo separados?

O EVC064 é fornecido como um cabo de ligação de 5 m com conectores M12 montados, um reto e outro angular. A ficha não compara essa configuração com componentes avulsos.

Este modelo serve se eu precisar de outra orientação ou quantidade de polos?

A ficha especifica um conector reto e um angular, ambos M12 de 5 polos e codificação A. Para outra configuração, selecione um produto cuja ficha corresponda ao requisito.

Que cuidado devo ter ao instalar o cabo?

Alinhe os conectores antes de acoplar e respeite o torque indicado de 0,6 a 1,5 Nm. Em aplicação flexível, mantenha o raio mínimo especificado.

O que acompanha o produto?

Os dados do catálogo indicam uma peça por embalagem: o cabo de ligação EVC064. A ficha não lista acessórios adicionais.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de codificação mecânica indicada para os conectores M12 do cabo; a compatibilidade elétrica ainda depende da pinagem.

Grau de proteção IP

Classificação declarada para proteção do invólucro contra ingresso; depende do acoplamento e da instalação corretos. (Ref.: IP65, IP67, IP68 e IP69K)

PUR

Material especificado para o revestimento do cabo. (Ref.: material do revestimento: PUR)

Raio mínimo de curvatura

Limite mínimo de curvatura indicado para aplicação flexível, expresso em relação ao diâmetro do cabo. (Ref.: 10 x diâmetro do cabo)

Codificação de polos

Configuração de contatos do conector que deve corresponder à interface do equipamento. (Ref.: M12, codificação A, 5 contatos)
