Cabo Conector Fêmea M12 IFM 5m

Pré-visualizar: EVC05A IFM - Cabo Conector Fêmea M12 Conexão Industrial 5m PUR IP67

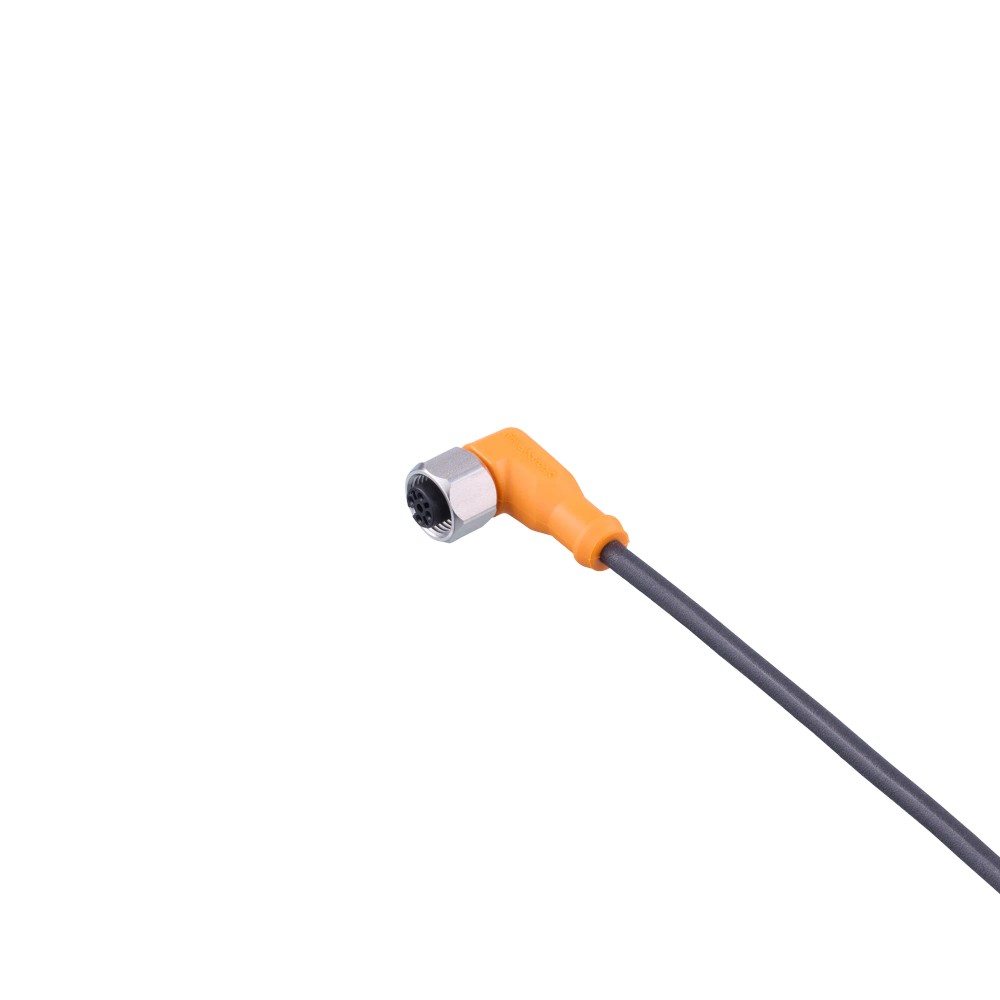

EVC05A IFM - Cabo Conector Fêmea M12 Conexão Industrial 5m PUR IP67

Imagem meramente ilustrativa

R$ 267,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC05A
EAN: 4021179238953
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "EVC05A IFM - Cabo Conector Fêmea M12 Conexão Industrial 5m PUR IP67"

Destaques do Produto

Comprimento

5 m

Tipo de Conector

Fêmea M12

Material

PUR

Grau de Proteção

IP67 / IP68 / IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC05A IFM - Cabo Conector Fêmea M12 Conexão Industrial 5m PUR IP67

Este cabo de conexão industrial com conector fêmea M12, modelo EVC05A, é projetado para interligação confiável de sensores e atuadores. Com 5 metros de comprimento, possui revestimento em PUR livre de halogênio e contatos banhados a ouro para assegurar estabilidade de sinal. Oferece alta resistência a intempéries e agentes químicos, com grau de proteção IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	EVC05A
Comprimento	5 m
Conexão	Fêmea M12
Revestimento	PUR
Proteção	IP67, IP68, IP69K
Corrente	2 A
Tensão	< 60 V AC/DC

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Sensores industriais com conexão M12 de 4 pinos
Aplicações industriais exigindo proteção contra lavagem (IP69K)
Ambientes com presença de óleos e lubrificantes
Instalações fixas ou com baixa movimentação

⚠ Considere outro se precisa de:

Ambientes com temperatura ambiente superior a 60 °C
Aplicações com tensão de operação superior a 60 V AC/DC
Uso em áreas com exposição a produtos químicos que degradam poliuretano (PUR)
Aplicações mecânicas que exijam movimentação cíclica (esteira porta-cabos) não prevista para este raio de curvatura

APLICAÇÕES E USO

Conexão de sensores de proximidade em linhas de montagem automotiva
Sistemas de automação industrial com exigência de lavagem (washdown)
Ambientes com presença de óleos e agentes lubrificantes
Aplicações industriais gerais onde se requer alta confiabilidade de sinal elétrico

COMO ESCOLHER

Antes de comprar o EVC05A IFM - Cabo Conector Fêmea M12 Conexão Industrial 5m PUR IP67, verifique estes pontos:

Quando escolher o EVC05A

Opte por este modelo quando precisar de uma conexão M12 de 4 pinos com alta resistência química (PUR) e necessidade de vedação IP69K para ambientes agressivos ou de lavagem industrial.

Quando buscar outra opção

Considere buscar outros modelos se a sua aplicação exigir: comprimentos de cabo diferentes de 5 metros, conectores com ângulos retos/diferentes, ou especificações de corrente superiores a 2A.

ESPECIFICAÇÕES TÉCNICAS

Dados Elétricos
Tensão de operação	< 60 V AC/DC	Limite máximo de segurança para operação elétrica
Capacidade de carga total	2 A	Corrente máxima suportada pelo cabo

Dados Mecânicos
Comprimento do cabo	5 m	Dimensão física do produto
Material do revestimento	PUR	Material externo resistente a óleo
Material da porca	1.4404 (Aço inoxidável)	Resistência à corrosão em ambientes úmidos
Torque de aperto	1,2...1,5 Nm	Força recomendada para fixação do conector

Condições Ambientais
Temperatura ambiente	-20...60 °C	Intervalo térmico de operação garantido
Grau de proteção	IP67 / IP68 / IP69K	Nível de vedação contra sólidos e líquidos

COMPATIBILIDADE

Comunicação

• Sinais analógicos

• Sinais digitais binários

• IO-Link (compatível com mestre/dispositivo de 4 pinos)

Conexões

Elétrica Cabo 4 x 0,34 mm² (42 x Ø 0,1 mm), PUR, sem halogênio

Processo M12 roscado (fêmea)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes de lavagem (washdown)	✓	O produto possui proteção IP69K, sendo resistente a água em alta pressão.
Aplicações de robótica industrial (movimentação)	✗	A ficha técnica não especifica raio de curvatura para movimentação cíclica contínua (esteira porta-cabos).
Conexão de sensores M12 padrão de 4 pinos	✓	Compatível com a norma de conexão M12 A-coded.

INSTALAÇÃO

Como instalar o EVC05A IFM - Cabo Conector Fêmea M12 Conexão Industrial 5m PUR IP67

Certifique-se de que o equipamento esteja desenergizado.
Verifique a integridade do O-ring de vedação FKM no conector fêmea.
Alinhe os pinos do conector M12 do sensor com os receptáculos do cabo.
Rosqueie manualmente a porca de travamento (aço inox) até o encosto.
Utilize uma ferramenta de torque para apertar a porca entre 1,2 e 1,5 Nm.
Verifique se não há tensão mecânica excessiva sobre o cabo que possa comprometer a vedação.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Entrada de umidade no conector (oxidação interna).	Torque de aperto insuficiente ou excessivo no momento da instalação.	Inspecione o anel de vedação FKM e verifique se o torque aplicado está dentro dos 1,2-1,5 Nm especificados.
Interrupção intermitente do sinal.	Dano mecânico severo ao revestimento PUR por agentes externos.	Inspecione visualmente o comprimento do cabo à procura de cortes, esmagamentos ou desgaste por abrasão.
Alta resistência de contato ou ruído no sinal.	Acúmulo de sujeira ou oxidação nos contatos.	Verifique a integridade dos contatos dourados sob iluminação adequada e limpe se necessário com produto dielétrico apropriado.
Aquecimento do cabo ou deformação do invólucro.	Tensão superior à nominal ou corrente acima de 2A.	Verifique os parâmetros elétricos da carga conectada em relação ao datasheet do cabo.

DOCUMENTAÇÃO TÉCNICA

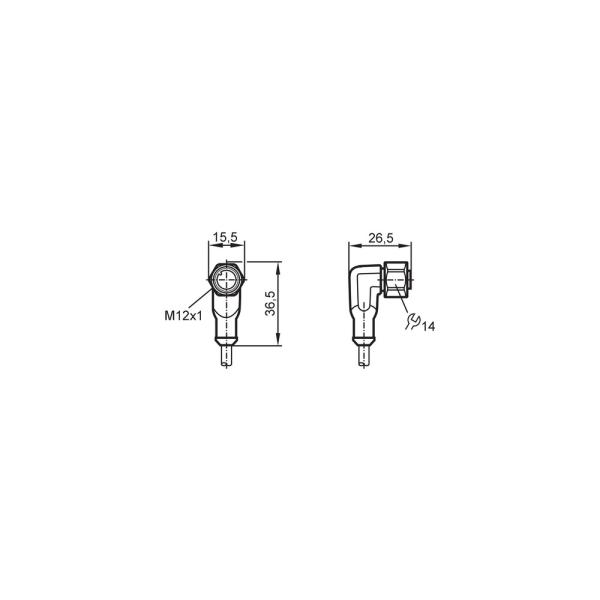

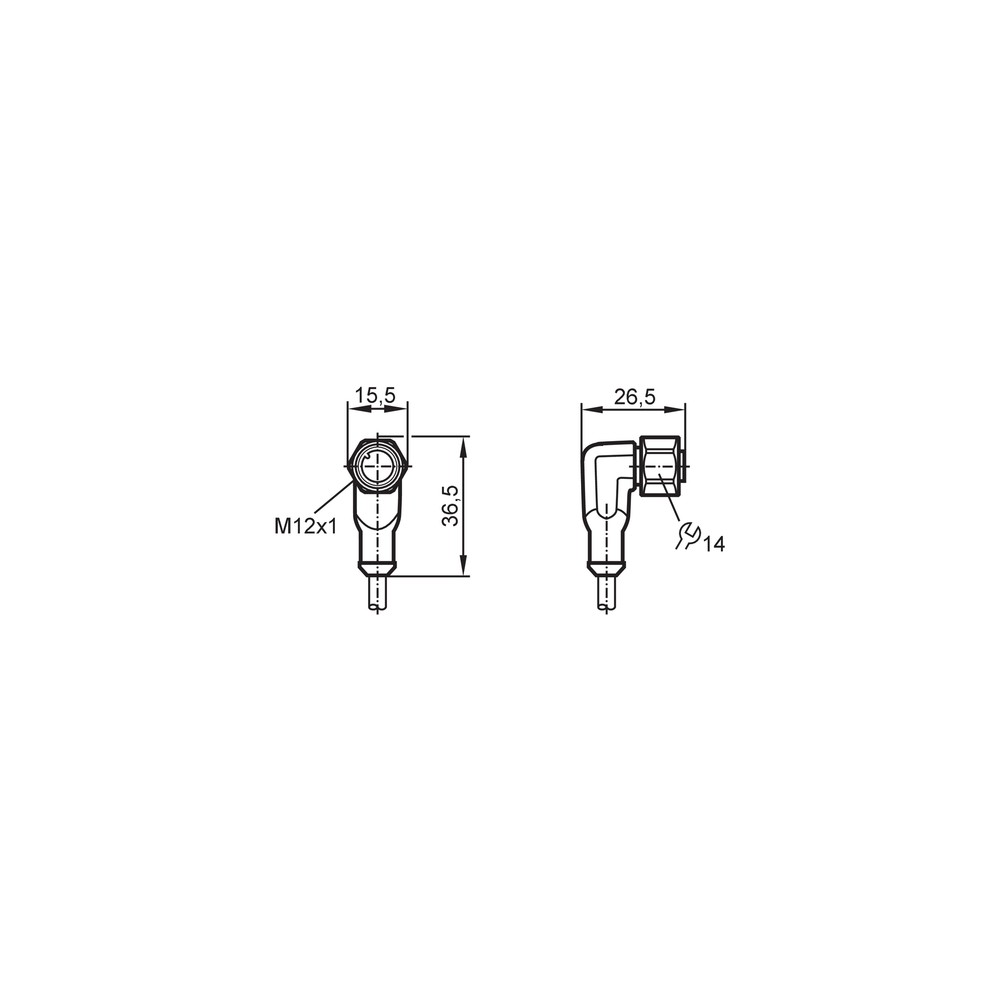

Datasheet Técnico (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVC05A e para que serve?

O EVC05A é um cabo de conexão industrial com conector fêmea M12 de 5 metros, projetado para transmitir sinais e energia entre sensores e dispositivos de controle.

O que acompanha o produto na embalagem?

O produto acompanha o cabo de 5 metros com conector fêmea M12 montado e travamento em aço inoxidável.

Este cabo pode ser utilizado em qualquer tipo de motor ou equipamento?

Não é indicado para aplicações que excedam a tensão nominal de 60V AC/DC ou onde a temperatura ambiente ultrapasse a faixa de -20 a 60 °C.

Existem restrições de uso para este cabo?

Este cabo não foi projetado para aplicações em submersão contínua em profundidades que excedam as normas IP68, nem para contato direto com substâncias químicas incompatíveis com o revestimento PUR.

O que fazer se o sinal do sensor estiver falhando?

Se houver perda intermitente de sinal, verifique se há oxidação nos contatos banhados a ouro ou se o torque de aperto do conector M12 foi respeitado (1,2...1,5 Nm).

Por que o meu conector M12 apresentou falha de vedação?

A falha de vedação é frequentemente causada por um torque de aperto incorreto ou pelo uso do conector sem a devida vedação FKM, permitindo a entrada de umidade.

Por que escolher este modelo em vez de um cabo comum?

O modelo EVC05A utiliza revestimento em PUR e contatos banhados a ouro, garantindo maior vida útil em ambientes com vibração e presença de óleos, comparado a cabos de PVC padrão.

Vale a pena comprar o cabo pronto ou montar um conector manualmente?

O EVC05A é uma solução de conexão pronta e robusta, enquanto a montagem manual de conectores exige ferramentas específicas e mão de obra técnica para garantir a vedação IP.

Qual o cuidado essencial durante a instalação do conector?

O torque de aperto deve estar entre 1,2 e 1,5 Nm; o uso de ferramentas de torque é recomendado para assegurar que a vedação FKM cumpra o grau de proteção IP67/68/69K.

Qual a procedência e garantia de qualidade deste cabo?

O produto é fornecido pela IFM, fabricante com atuação direta na tecnologia de sensores e conexão, assegurando a procedência técnica conforme o datasheet.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material de revestimento do cabo com alta resistência mecânica e química, ideal para ambientes industriais agressivos. (Ref.: Material)

M12

Padrão de rosca métrica de 12 mm utilizado para conexões industriais de sensores e atuadores, garantindo travamento seguro. (Ref.: Conexão elétrica)

IP69K

Grau de proteção que assegura resistência contra a entrada de água em alta pressão e alta temperatura. (Ref.: Proteção)

Sem halogênio

Característica do revestimento que impede a emissão de gases tóxicos em caso de combustão, aumentando a segurança em instalações internas. (Ref.: Característica especial)

FKM

Fluoroelastômero utilizado no anel de vedação do conector, oferecendo alta resistência térmica e química. (Ref.: Material da vedação)
