Cabo de Ligação IFM EVC059 5m

Pré-visualizar: EVC059 IFM - Cabo de Ligação IFM Automação Industrial 5m PUR IP69K

EVC059 IFM - Cabo de Ligação IFM Automação Industrial 5m PUR IP69K

Imagem meramente ilustrativa

R$ 430,08

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC059
EAN: 4021179226226
NCM do produto: 85444200

Destaques do Produto Comprimento 5m...mais

Fechar menu

Saiba mais sobre: "EVC059 IFM - Cabo de Ligação IFM Automação Industrial 5m PUR IP69K"

Destaques do Produto

Comprimento

Conector

M12

Material

PUR

Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação IFM EVC059 - 5m, PUR, M12, IP69K

O EVC059 é um cabo de ligação industrial de 5 metros projetado para automação de alta performance. Com revestimento em PUR, oferece alta resistência química a óleos e refrigerantes. Destaca-se pela capacidade de suportar mais de 5 milhões de ciclos de curvatura e classificação IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC059
Comprimento	5m
Material	PUR
Proteção	IP69K
Corrente	4A
Tensão	< 60V AC/DC
Ciclos	> 5 milhões
Peso	188,4g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais de automação
Ambientes com exposição a óleos e lubrificantes
Máquinas com movimento de torção ou flexão dinâmica

⚠ Considere outro se precisa de:

Conexões que operam acima de 60V AC/DC
Ambientes com temperatura ambiente superior a 90°C
Conexões com codificação diferente de A-coded (M12)

APLICAÇÕES E USO

Automação de máquinas-ferramenta
Ambientes industriais com presença de lubrificantes
Células de fabricação com movimento contínuo

COMO ESCOLHER

Antes de comprar o Cabo de Ligação IFM EVC059 - 5m, PUR, M12, IP69K, verifique estes pontos:

Escolha este produto se:

Necessita de um cabo robusto para ambientes dinâmicos com presença de óleos, fluidos refrigerantes e necessidade de alta resistência mecânica (torção/flexão).

Considere outras opções se:

A aplicação for estática, sem exigência de resistência a fluidos industriais ou alta flexibilidade, onde cabos de PVC padrão podem atender com custo inferior.

ESPECIFICAÇÕES TÉCNICAS

Dados elétricos
Tensão de operação	< 60 V AC/DC	Limite máximo de operação para segurança elétrica
Corrente nominal	4 A	Capacidade de condução de corrente contínua

Dados mecânicos
Material do revestimento	PUR	Material resistente a óleos e fluidos de corte
Ciclos de curvatura	> 5 milhões	Indica durabilidade em aplicações móveis
Esforço de torção	± 180°/m	Resistência a movimentos mecânicos torcionais

Condições ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Resistência a penetração de líquidos e poeira
Temperatura ambiente	-25...90 °C	Faixa térmica de operação segura

COMPATIBILIDADE

Comunicação

• Sinais Digitais

• Sinais Analógicos

Conexões

Elétrica 5m, PUR, livre de halogênio, 5 x 0,34 mm²

Processo M12 5-polos (A-coded)

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Uso em máquinas de usinagem com óleo	✓	Revestimento em PUR possui alta resistência química a lubrificantes.
Uso em ambientes com alta pressão de lavagem	✓	Classificação IP69K suporta jatos de alta pressão e temperatura.
Uso em robótica industrial	✓	Alta flexibilidade e resistência a ciclos de curvatura (> 5 milhões).

INSTALAÇÃO

Como instalar o Cabo de Ligação IFM EVC059 - 5m, PUR, M12, IP69K

Limpar a superfície de acoplamento do dispositivo
Alinhar o conector M12 (codificação A) com a contraparte
Rosquear manualmente o conector até sentir resistência
Apertar o bloqueio com torque entre 0,6 e 1,5 Nm
Verificar se o cabo não está tensionado em excesso
Realizar o teste de continuidade após a instalação

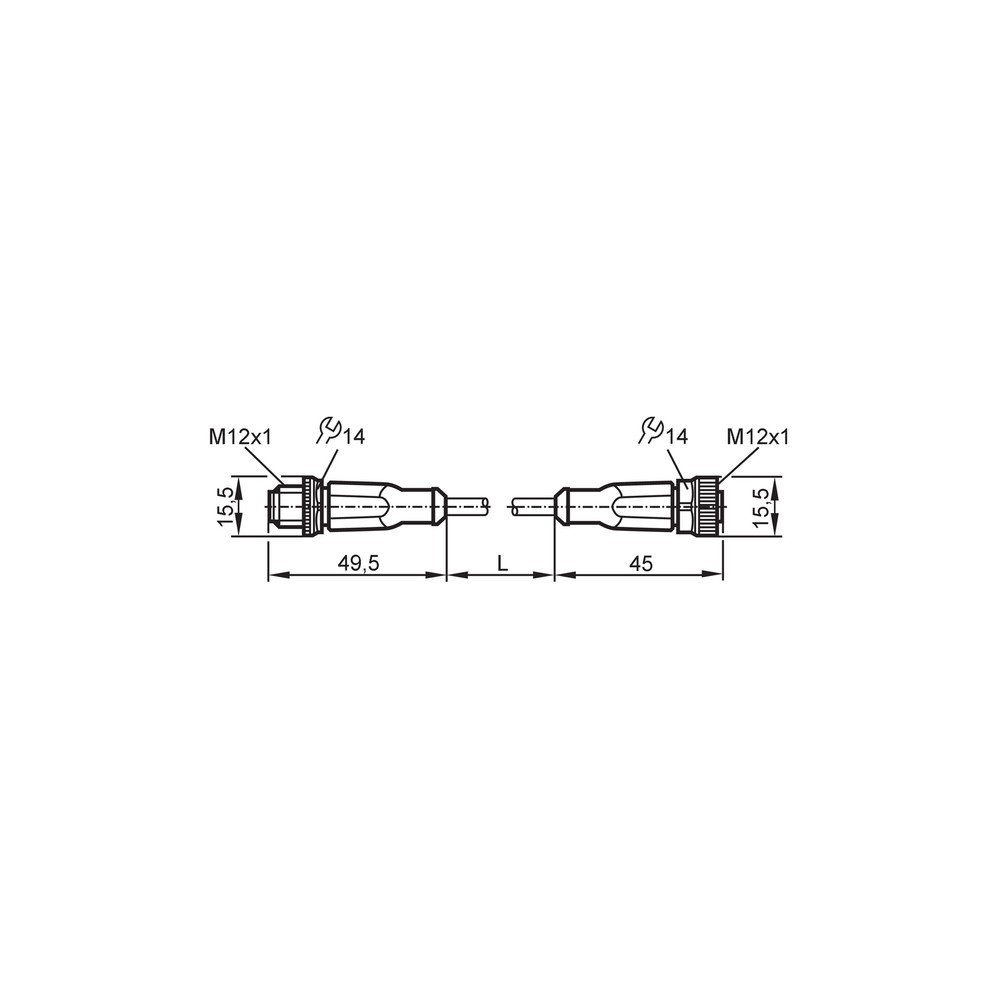

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Conector não trava ou solta da base.	Apertar o conector com força excessiva danificando a rosca de latão.	Verificar desgaste na rosca do conector e torque aplicado (0.6-1.5 Nm).
Degradação do revestimento PUR e possível falha de isolamento.	Exposição do cabo a temperaturas acima de 90°C.	Inspeção visual da integridade externa do cabo.
Quebra de condutores internos e sinal intermitente.	Raio de curvatura inferior a 10x o diâmetro do cabo em instalação.	Testar continuidade elétrica sob movimentação.
Falha na vedação do conector (ingresso de umidade).	Acúmulo de partículas metálicas na vedação FKM.	Limpar a vedação FKM e verificar se há danos na borracha.

DOCUMENTAÇÃO TÉCNICA

Datasheet Técnico EVC059 (Datasheet) Desenho Dimensional (Escala) (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC059 e para que serve?

O EVC059 é um cabo de conexão industrial com conector M12 de 5 polos, projetado para automação, máquinas-ferramenta e ambientes com presença de lubrificantes.

Quais as principais características técnicas deste cabo?

Este cabo possui 5 metros de comprimento, revestimento em PUR, é livre de halogênio e silicone, conta com classificação IP69K e suporta torção de até ± 180°/m.

Para quais aplicações este produto não é adequado?

Este produto não é indicado para aplicações que excedam 60V AC/DC ou temperaturas operacionais fora da faixa de -25 a 90 °C.

Este cabo é compatível com todas as conexões M12? Existem limitações?

O EVC059 não foi projetado para uso com conexões que não utilizem o padrão de codificação A (A-coded) do conector M12.

O que devo verificar se o sensor conectado não estiver transmitindo sinal?

Se a comunicação falhar, verifique se houve oxidação nos contatos banhados a ouro ou se o cabo sofreu danos mecânicos que romperam o revestimento interno.

Como identificar falhas por fadiga mecânica no cabo?

O sintoma de uma falha por dobramento excessivo é a interrupção intermitente do sinal durante o movimento da máquina.

Este item é vendido em kit ou é uma peça avulsa?

O EVC059 é um cabo único para instalação; não se trata de um kit.

Por que escolher este modelo em vez de um cabo padrão?

Este cabo, com revestimento em PUR e alta flexibilidade, é superior para ambientes com movimento contínuo (células robóticas) em comparação a cabos de PVC padrão.

Quais os cuidados necessários na instalação?

Para a instalação, alinhe o conector M12 e aplique um torque de aperto manual entre 0,6 e 1,5 Nm; evite o uso de ferramentas pneumáticas que possam danificar a rosca.

Como é feita a emissão da nota fiscal e qual a origem do produto?

O faturamento é realizado diretamente pela IFM ELECTRONIC LTDA., garantindo a procedência do componente industrial.

GLOSSÁRIO TÉCNICO

PUR (Poliuretano)

Material do revestimento externo do cabo, selecionado por sua alta resistência à abrasão, óleos e flexibilidade mecânica. (Ref.: Material)

IP69K

Grau de proteção máxima contra entrada de poeira e resistência a jatos de água de alta pressão e temperatura. (Ref.: Grau de proteção)

A-coded

Padrão de codificação do conector M12 que impede o acoplamento incorreto em dispositivos de sinal padrão. (Ref.: Codificação)

Livre de halogênio

Característica de segurança do material que evita a emissão de gases tóxicos e corrosivos em caso de incêndio. (Ref.: sem_halogenio)

Torção (± 180°/m)

Capacidade do cabo de resistir a movimentos de torção repetitivos sem comprometer a integridade dos condutores internos. (Ref.: esforço_torcao)
