Cabo de Ligação IFM EVC058 M12 5 Polos 2m PUR

Pré-visualizar: EVC058 IFM - Cabo de Ligação IFM Automação Industrial M12 Reto 5 Polos 2m PUR

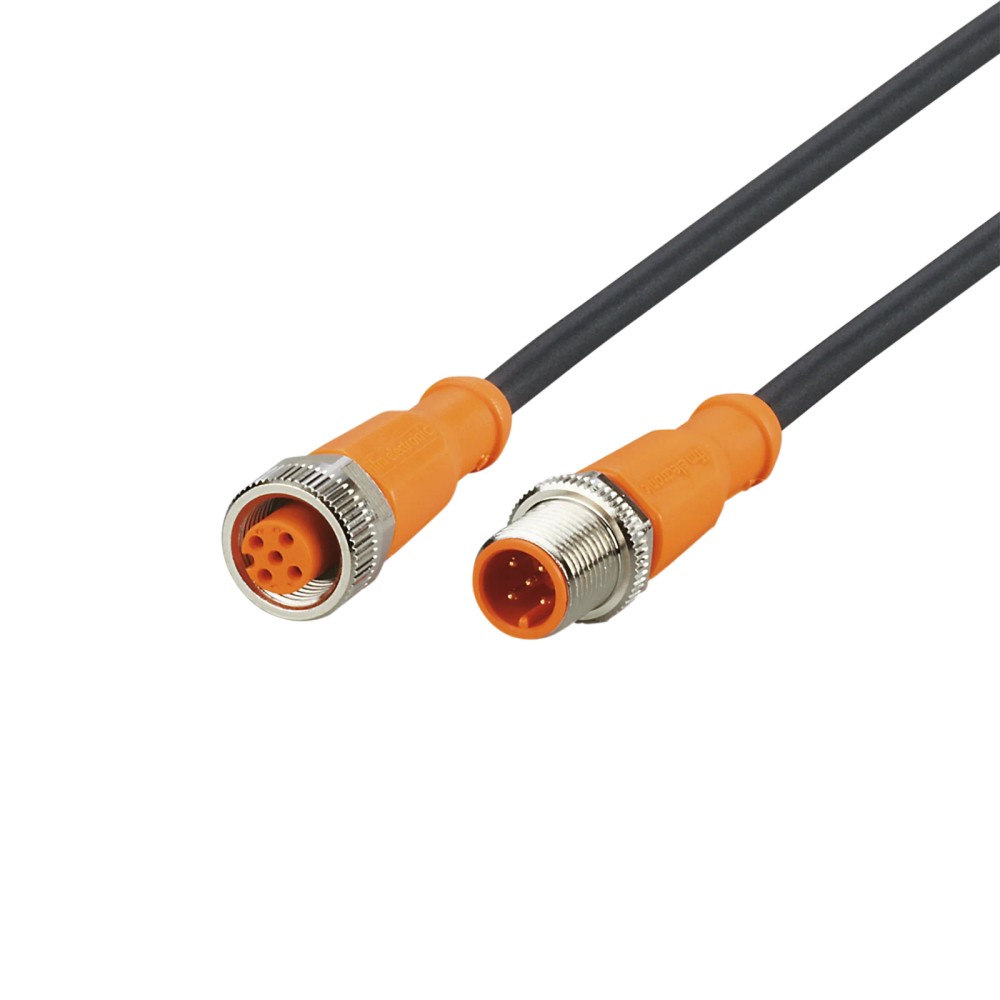

EVC058 IFM - Cabo de Ligação IFM Automação Industrial M12 Reto 5 Polos 2m PUR

Imagem meramente ilustrativa

R$ 371,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC058
EAN: 4021179021791
NCM do produto: 85444200

Destaques do Produto Conexão M12 reto para...mais

Fechar menu

Saiba mais sobre: "EVC058 IFM - Cabo de Ligação IFM Automação Industrial M12 Reto 5 Polos 2m PUR"

Destaques do Produto

Conexão

M12 reto para M12 reto, 5 polos, codificação A

Comprimento

2 m

Tensão

Inferior a 60 V AC/DC

Corrente

4 A total; 3 A conforme UL

Ambiente

IP65/IP67/IP68/IP69K; -25 a 90 °C, com limite cULus de 75 °C

Cabo

PUR sem halogênio, diâmetro de 4,6 mm

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação IFM EVC058, M12 reto para M12 reto, 5 polos, 2 m, PUR

O IFM EVC058 é um cabo de ligação para conectar dispositivos com interfaces M12 retas de 5 polos e codificação A. Possui cabo PUR de 2 m, contatos banhados a ouro e tensão de operação inferior a 60 V AC/DC. É indicado para aplicações industriais, incluindo máquinas-ferramenta e ambientes com refrigerantes e lubrificantes, respeitando as condições especificadas pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Cabo de ligação
Conexões	1 soquete M12 reto e 1 conector M12 reto
Polos e codificação	5 polos, codificação A
Comprimento	2 m
Material do cabo	PUR, sem halogênio, preto; Ø 4,6 mm
Tensão de operação	< 60 V AC/DC
Capacidade de corrente total	4 A; 3 A conforme UL
Grau de proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25 a 90 °C; cULus: até 75 °C
Peso	103,5 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de dispositivos industriais com interfaces M12 retas, 5 polos e codificação A, desde que os requisitos elétricos do circuito respeitem a tensão e a corrente especificadas.
Aplicações industriais e máquinas-ferramenta; a ficha também indica aplicação com refrigerantes e lubrificantes.
Instalações que requerem cabo de 2 m em PUR e grau de proteção especificado, com montagem compatível e conexão corretamente acoplada.

⚠ Considere outro se precisa de:

Não selecionar se o equipamento exigir conexão de número de polos, codificação, gênero ou geometria diferentes dos informados para este cabo.
Não utilizar em circuito acima de 60 V AC/DC ou acima da capacidade de corrente aplicável; considerar o limite UL de 3 A quando essa condição for relevante.
Não presumir que a classificação IP protege uma conexão desconectada ou montada incorretamente; verificar as condições do fabricante e do conjunto instalado.

APLICAÇÕES E USO

Aplicação declarada: ligação em sistemas de automação industrial e máquinas-ferramenta; respeitar a tensão, corrente, temperatura e condições de montagem especificadas.
Aplicação declarada: uso em máquinas com refrigerantes e lubrificantes; confirmar a adequação do conjunto instalado às condições reais do processo.
Possibilidade inferida: interligação de dispositivos com interfaces M12 de 5 polos e codificação A, desde que a pinagem e os requisitos elétricos sejam compatíveis. A ficha não identifica protocolos nem modelos específicos de dispositivos.
Para instalações móveis, observar os limites declarados de raio de flexão, ciclos de curvatura, torção e velocidade de movimento. A condição de velocidade informada se aplica a deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

COMO ESCOLHER

Antes de comprar o Cabo de ligação IFM EVC058, M12 reto para M12 reto, 5 polos, 2 m, PUR, verifique estes pontos:

Escolha o EVC058 quando

A instalação exigir ligação M12 reta para M12 reta, 5 polos, codificação A, cabo de 2 m e os limites elétricos e ambientais informados forem atendidos.

Verifique outra configuração quando

O equipamento exigir outro comprimento, número de polos, codificação ou formato de conector. Confirme também a corrente aplicável ao circuito, especialmente se a instalação estiver sujeita a requisitos UL.

Valide a montagem antes de especificar

Confira a identificação das interfaces dos dois dispositivos e os requisitos elétricos no datasheet. A compatibilidade mecânica M12 não comprova, por si só, compatibilidade elétrica ou funcional.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm / ifm electronic	Identificação do fabricante informada no anúncio e no catálogo.
Modelo	EVC058	Código do produto e SKU.
GTIN	4021179021791	Identificador comercial informado na ficha.
Tipo de produto	Cabo de ligação	Classificação do componente.
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários de aplicação declarados na ficha.

Conexões elétricas
Conector	1 x M12 reto, codificação A, 5 contatos dourados	Configuração do conector; conferir a atribuição de pinos do equipamento.
Soquete	1 x M12 reto, codificação A, 5 contatos dourados	Configuração do soquete; conferir a atribuição de pinos do equipamento.
Material do corpo das conexões	TPU, laranja	Material e cor declarados para as conexões.
Material do bloqueio	Latão niquelado	Material informado para o sistema de bloqueio.
Material da vedação	FKM	Material informado para a vedação do soquete.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa declarada para as conexões; aplicar conforme orientação do fabricante.

Dados elétricos
Tensão de operação	< 60 V AC/DC	Limite de operação declarado; não exceder.
Capacidade de corrente total	4 A	Valor nominal informado na ficha.
Capacidade de corrente total (UL)	3 A	Limite informado para condição UL.
Classe de proteção	II	Classificação declarada na ficha.

Cabo
Comprimento	2 m	Comprimento fornecido.
Material	PUR	Material da capa do cabo.
Cor	Preto	Cor declarada para o cabo.
Diâmetro externo	4,6 mm	Dimensão indicada na especificação da conexão elétrica do cabo.
Condutores	5 x 0,34 mm² (42 x Ø 0,1 mm)	Construção declarada para os condutores.
Sem halogênio	Sim	Característica declarada na ficha.
Sem silicone	Sim	Característica declarada na ficha.
Raio mínimo de flexão em aplicação flexível	10 x o diâmetro do cabo	Raio mínimo declarado para aplicação flexível; considerar o diâmetro do cabo.
Ciclos de curvatura	> 5 milhões	Valor declarado para ciclos de curvatura.
Esforço de torção	± 180 °/m	Valor declarado para torção.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição específica declarada para movimento.

Condições ambientais e proteção
Grau de proteção	IP65, IP67, IP68 e IP69K	Graus declarados para o produto; a proteção do conjunto depende da montagem e do acoplamento.
Temperatura ambiente	-25 a 90 °C; cULus: até 75 °C	Faixa declarada; observar o limite específico cULus quando aplicável.
Temperatura ambiente em movimento	-25 a 90 °C; cULus: até 75 °C	Faixa declarada para condição móvel.
Temperatura de armazenamento	-25 a 55 °C	Faixa de armazenamento declarada.
Umidade de armazenamento	10 a 100 %	Faixa declarada para armazenamento.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Referência climática informada para armazenamento.

Dados mecânicos e fornecimento
Peso	103,5 g	Peso indicado no conjunto de dados do produto.
Unidades por embalagem	1 peça	Quantidade declarada por embalagem.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação específico; não é possível afirmar compatibilidade com um protocolo particular.

• Conexão indicada: interfaces M12 retas, 5 polos, codificação A. A compatibilidade funcional depende da atribuição de pinos e dos requisitos dos dispositivos conectados.

Conexões

Elétrica Um conector M12 reto e um soquete M12 reto, ambos de 5 contatos e codificação A. Tensão de operação < 60 V AC/DC; capacidade de corrente total de 4 A e capacidade de corrente total UL de 3 A. Verifique a pinagem dos equipamentos antes de energizar.

Processo Não aplicável: trata-se de um cabo de ligação elétrica, sem conexão de processo para fluido ou pressão.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Interligação entre dispositivos com interfaces M12 retas, 5 polos e codificação A, com atribuição de pinos e requisitos elétricos correspondentes	✓	A configuração física do cabo corresponde a essas interfaces; a compatibilidade elétrica e funcional deve ser confirmada pela pinagem e pelos dados dos dispositivos.
Circuito com tensão de operação inferior a 60 V AC/DC e corrente dentro do limite aplicável	✓	A ficha especifica < 60 V AC/DC, 4 A de capacidade de corrente total e 3 A para capacidade de corrente total UL.
Equipamento que exige conector de outra codificação, quantidade de polos ou formato diferente	✗	A configuração declarada para o cabo é M12 reto, 5 polos, codificação A; uma configuração diferente não corresponde à especificação do produto.
Aplicação que exige tensão superior a 60 V AC/DC	✗	A tensão de operação especificada é inferior a 60 V AC/DC.
Aplicação em máquina-ferramenta ou ambiente com refrigerantes e lubrificantes	✓	Essas aplicações são indicadas na ficha do produto; devem ser respeitadas as condições ambientais e de instalação especificadas pelo fabricante.

INSTALAÇÃO

Como instalar o Cabo de ligação IFM EVC058, M12 reto para M12 reto, 5 polos, 2 m, PUR

Confirme que as duas interfaces do equipamento são M12 retas, de 5 polos e codificação A; verifique também a pinagem nos documentos dos dispositivos.
Desenergize o circuito antes de conectar o cabo e confirme que a tensão e a corrente estão dentro dos limites aplicáveis.
Inspecione conector, soquete, contatos e vedação; não conecte componentes danificados ou contaminados.
Alinhe as conexões sem forçar os contatos e acople o conector e o soquete corretamente.
Aperte o bloqueio conforme a orientação do fabricante, respeitando o torque declarado de 0,6 a 1,5 Nm.
Roteie o cabo sem exceder o raio mínimo de flexão indicado e confira o acoplamento e a instalação antes de energizar.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não liga ou não comunica.	Conexão incompleta, pinagem incompatível ou requisitos elétricos do dispositivo diferentes dos suportados pelo circuito.	Desenergize e confira o acoplamento, a codificação e a atribuição dos 5 pinos nos documentos dos dispositivos; verifique também tensão e corrente do circuito.
Há interrupções quando o cabo se movimenta.	Dano ou esforço mecânico nos condutores por flexão ou torção fora das condições declaradas.	Inspecione o trajeto e o cabo em busca de danos; confira o raio de flexão e a condição de movimento em relação aos limites do fabricante.
A conexão apresenta umidade ou perda de vedação.	Acoplamento inadequado, vedação contaminada ou danificada, ou uso fora das condições de instalação.	Inspecione a vedação e as superfícies de acoplamento e confirme que as conexões estão corretamente montadas; não conclua a proteção apenas pelo grau IP indicado.
A conexão aquece durante a operação.	Corrente acima do limite aplicável ou contato elétrico inadequado.	Desenergize o circuito, confira a corrente medida contra os limites de 4 A ou 3 A em condição UL e inspecione o acoplamento e os contatos.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC058 em português (Datasheet) Desenho em escala IFM EVC058 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC058 e para que serve?

É um cabo de ligação M12 reto para M12 reto, com 5 polos, destinado a conectar dispositivos em instalações industriais. A compatibilidade funcional depende também da pinagem e dos requisitos elétricos dos dispositivos.

O que acompanha o EVC058?

A ficha informa 1 peça por embalagem: o cabo de ligação de 2 m com um conector M12 reto e um soquete M12 reto. Não há outros acessórios listados.

O EVC058 serve para qualquer conexão M12?

Não. A configuração informada é M12 reto, 5 polos e codificação A; confirme que ambas as interfaces e a pinagem dos equipamentos correspondem.

Posso usar este cabo em uma aplicação acima de 60 V?

Não é indicado para tensão acima do limite especificado: a tensão de operação é inferior a 60 V AC/DC. Confirme os requisitos do circuito antes da instalação.

O equipamento não liga depois de conectar o cabo; o que devo verificar?

Verifique primeiro se o conector está totalmente acoplado e se a pinagem corresponde à dos dispositivos. Confira também a tensão e a corrente do circuito antes de substituir o cabo.

A comunicação falha quando o cabo se movimenta; o que pode causar isso?

Danos por flexão ou torção podem causar interrupções. Inspecione o cabo e confira o raio de flexão e as condições de movimento declaradas pelo fabricante.

Como escolher entre este cabo e uma versão de outro comprimento?

Escolha o EVC058 quando 2 m forem suficientes e a configuração M12 reta, 5 polos, codificação A for compatível. Se a instalação exigir outro comprimento ou configuração de conexão, selecione uma versão correspondente.

Preciso de um cabo montado ou de peças avulsas para completar a ligação?

O EVC058 é um cabo de ligação montado, com conector e soquete nas extremidades; a embalagem está indicada como 1 peça. A ficha não lista acessórios adicionais.

Qual cuidado devo ter ao instalar o cabo?

Alinhe e acople as conexões sem forçar os contatos, e respeite o torque declarado de 0,6 a 1,5 Nm. Roteie o cabo sem exceder o raio mínimo de flexão especificado.

O cabo pode ser usado com refrigerantes e lubrificantes?

A ficha indica aplicação em máquinas com refrigerantes e lubrificantes. Respeite os limites ambientais e as instruções de montagem do fabricante para a instalação específica.

GLOSSÁRIO TÉCNICO

Codificação A

Identificação da configuração da interface M12; deve corresponder à codificação da conexão do dispositivo. (Ref.: conexão M12, codificação A)

Grau de proteção IP

Classificação declarada para a proteção do produto contra ingresso; o resultado na instalação depende também do acoplamento correto. (Ref.: IP65, IP67, IP68 e IP69K)

Raio de flexão

Raio mínimo de curvatura permitido para evitar flexão abaixo do limite especificado. (Ref.: aplicação flexível, mínimo de 10 x o diâmetro do cabo)

PUR

Material especificado para a capa do cabo. (Ref.: material do cabo: PUR)

Codificação de pinos

Disposição elétrica dos contatos usada para verificar a correspondência entre cabo e dispositivos. (Ref.: M12, 5 contatos; consultar a pinagem dos equipamentos)
