Cabo de Ligação IFM EVC057 M12 5 Polos 1m PUR

Pré-visualizar: EVC057 IFM - Cabo de Ligação ifm M12 Automação Industrial 5 Polos, 1m, PUR, IP69K

EVC057 IFM - Cabo de Ligação ifm M12 Automação Industrial 5 Polos, 1m, PUR, IP69K

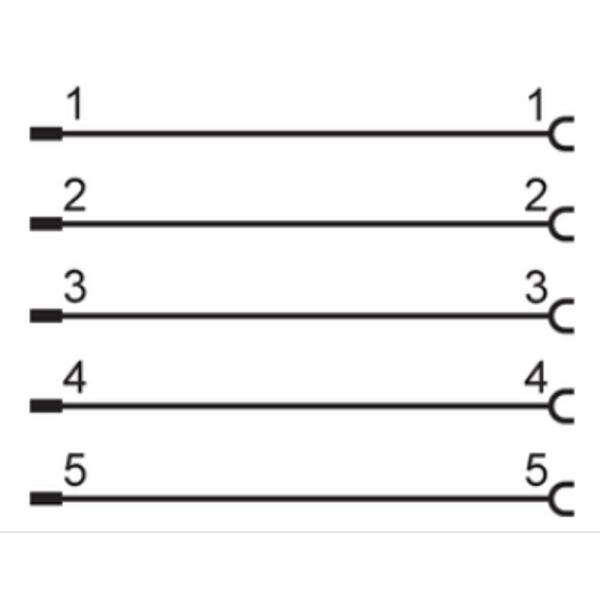

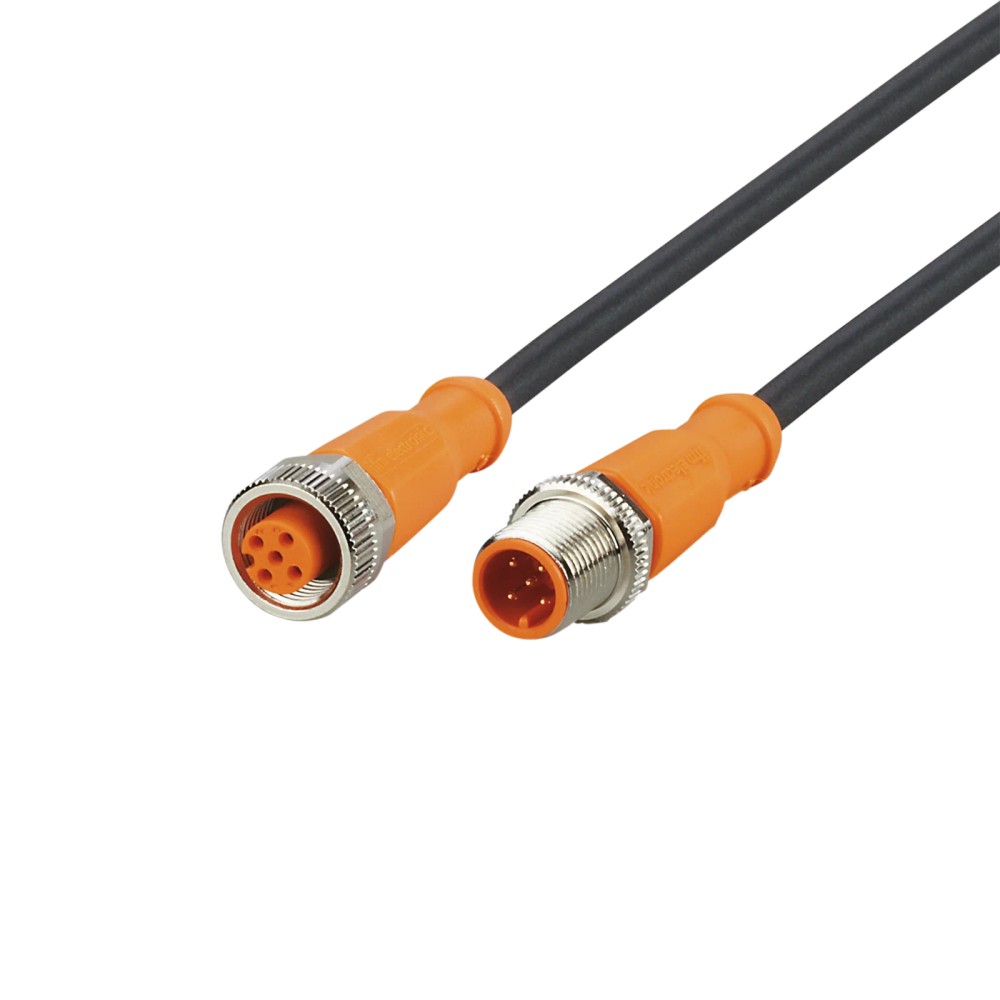

Imagem meramente ilustrativa

R$ 352,20

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC057
EAN: 4021179021784
NCM do produto: 85444200

Destaques do Produto Comprimento 1 m...mais

Fechar menu

Saiba mais sobre: "EVC057 IFM - Cabo de Ligação ifm M12 Automação Industrial 5 Polos, 1m, PUR, IP69K"

Destaques do Produto

Comprimento

1 m

Conector

M12 reto, codificação A, 5 polos nas duas extremidades

Tensão de operação

< 60 V AC/DC

Proteção

IP65, IP67, IP68 e IP69K

Material e composição

PUR; sem silicone e sem halogênio; contatos dourados

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação ifm EVC057 M12 reto, 5 polos, 1 m, PUR, IP69K

O ifm EVC057 é um cabo de ligação para conectar dispositivos em sistemas de automação industrial. Possui plugue e soquete M12 retos, ambos com codificação A e 5 contatos, além de cabo PUR de 1 m. Opera abaixo de 60 V AC/DC e tem graus de proteção IP65, IP67, IP68 e IP69K. É isento de silicone e halogênio, com contatos banhados a ouro.

PRINCIPAIS ESPECIFICAÇÕES

Tipo de produto	Cabo de ligação
Conexões	Plugue M12 reto e soquete M12 reto; codificação A; 5 polos
Comprimento do cabo	1 m
Material do cabo	PUR, preto; Ø 4,6 mm; 5 x 0,34 mm²
Tensão de operação	< 60 V AC/DC
Capacidade de corrente total	4 A; 3 A conforme especificação UL
Grau de proteção	IP65, IP67, IP68 e IP69K
Faixa de temperatura ambiente	-25 a 90 °C; cULus: até 75 °C
Raio mínimo de flexão	10 x diâmetro do cabo, em aplicação flexível
SKU / GTIN	EVC057 / 4021179021784

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de automação industrial que exijam cabo de 1 m com plugue e soquete M12 retos, codificação A e 5 polos.
Instalações em máquinas-ferramenta e aplicações industriais com refrigerantes ou lubrificantes, conforme aplicações descritas para o produto.
Montagens que demandem cabo PUR sem silicone e sem halogênio, dentro dos limites elétricos, ambientais e mecânicos especificados.

⚠ Considere outro se precisa de:

Não selecione se a conexão necessária não corresponder a M12 reto, codificação A, 5 polos, em ambas as extremidades.
Não use em condições que excedam a tensão de operação inferior a 60 V AC/DC, a capacidade de corrente total de 4 A ou, para aplicação cULus, 3 A.
Não considere adequado para temperaturas acima de 90 °C; em condição cULus, o limite informado é 75 °C.
Não force flexão abaixo do raio mínimo indicado para aplicação flexível nem torção além de ±180°/m.

APLICAÇÕES E USO

Aplicação industrial e automação industrial: indicada na ficha do produto; verificar previamente a correspondência da conexão e da pinagem do equipamento.
Máquinas-ferramenta: aplicação descrita no catálogo, incluindo uso em contextos com refrigerantes e lubrificantes; respeitar os limites de temperatura, proteção e montagem.
Instalações móveis ou com flexão: a ficha informa mais de 5 milhões de ciclos de curvatura e raio mínimo de 10 vezes o diâmetro do cabo para aplicação flexível. A velocidade máxima declarada é 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
A aplicação em outros equipamentos com M12 é possível somente quando tipo, codificação, quantidade de contatos, pinagem e requisitos elétricos forem compatíveis; essa compatibilidade deve ser confirmada nos documentos dos dispositivos.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação ifm EVC057 M12 reto, 5 polos, 1 m, PUR, IP69K, verifique estes pontos:

Escolha o EVC057 quando

A instalação exigir cabo de 1 m com plugue e soquete M12 retos, codificação A e 5 contatos, e a aplicação estiver dentro dos limites de tensão, corrente, temperatura e proteção informados.

Verifique outra configuração quando

O equipamento exigir outro comprimento, outra geometria ou codificação de conector, outra quantidade de polos ou condições elétricas e ambientais fora das especificações do EVC057. Confirme a pinagem exigida pelo dispositivo no datasheet antes de conectar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação	Classificação informada na ficha do produto.
Marca	ifm	Fabricante indicado nos dados do anúncio.
Nome do produto	Cabo de ligação ifm EVC057	Identificação do modelo.
SKU	EVC057	Código do produto no anúncio.
GTIN	4021179021784	Identificador comercial do produto.
Part number do anúncio	EVC057	Referência apresentada nos dados básicos do anúncio.
Part number do catálogo	VDOGH050MSS0001H05STGH050MSS	Referência apresentada no conjunto de dados do catálogo.
Aplicações informadas	Aplicações industriais e automação industrial; máquinas-ferramenta; refrigerantes e lubrificantes	Cenários descritos para o produto; a seleção deve respeitar as condições especificadas.

Dados elétricos
Tensão de operação	< 60 V AC/DC	Limite de operação declarado; não exceder.
Capacidade de corrente total	4 A	Valor total declarado nos dados do produto.
Capacidade de corrente total (UL)	3 A	Limite indicado para a especificação UL.
Classe de proteção	II	Classificação elétrica declarada na ficha.

Conexões elétricas

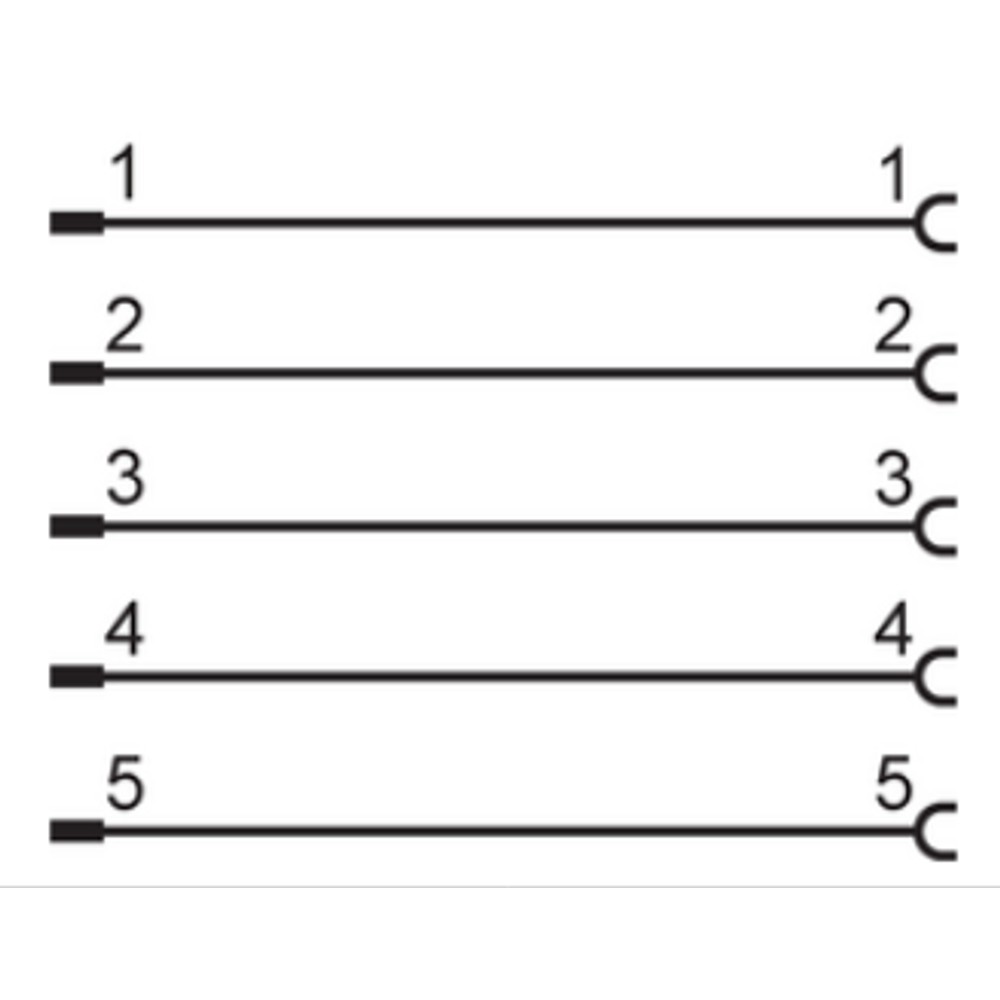

Conexão do cabo	1 m, PUR, sem halogênio, preto, Ø 4,6 mm; 5 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões declaradas para o cabo.

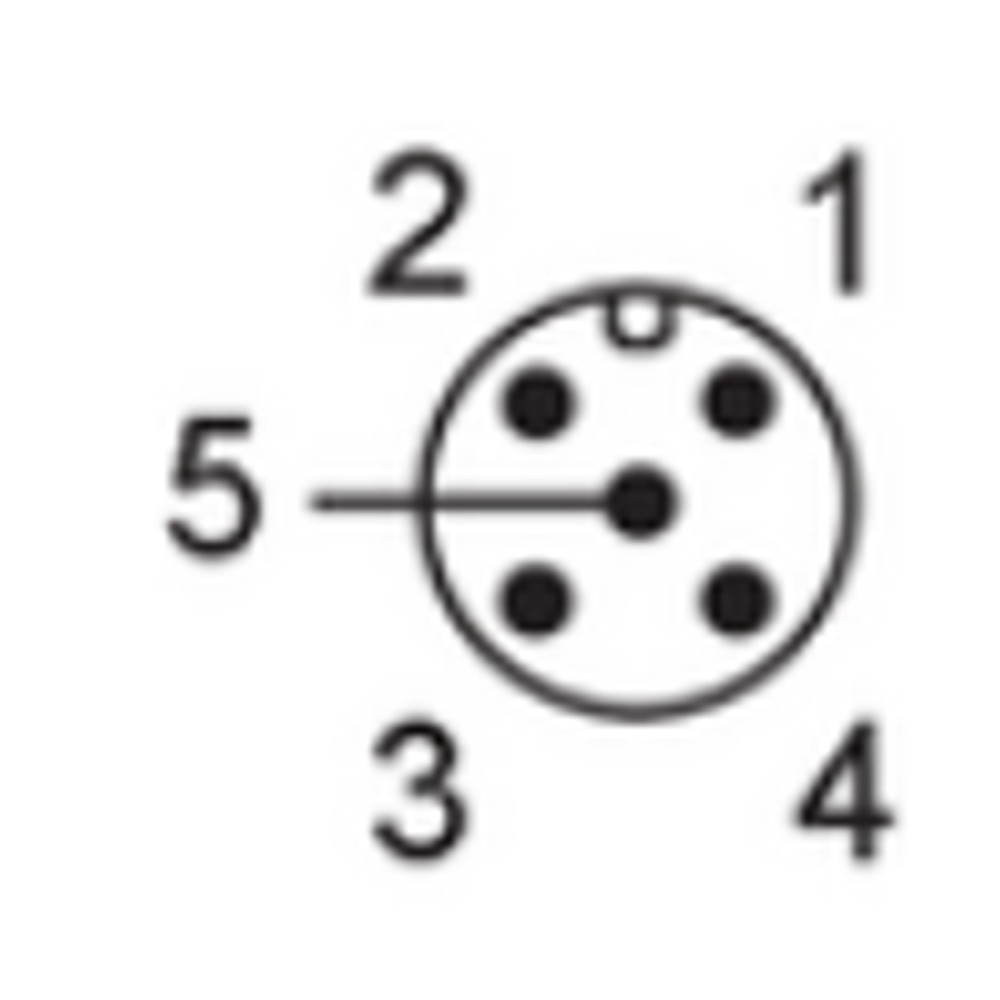

Conector	1 x M12 reto; codificação A; 5 contatos dourados; corpo em TPU; bloqueio em latão niquelado	Configuração da extremidade com plugue.

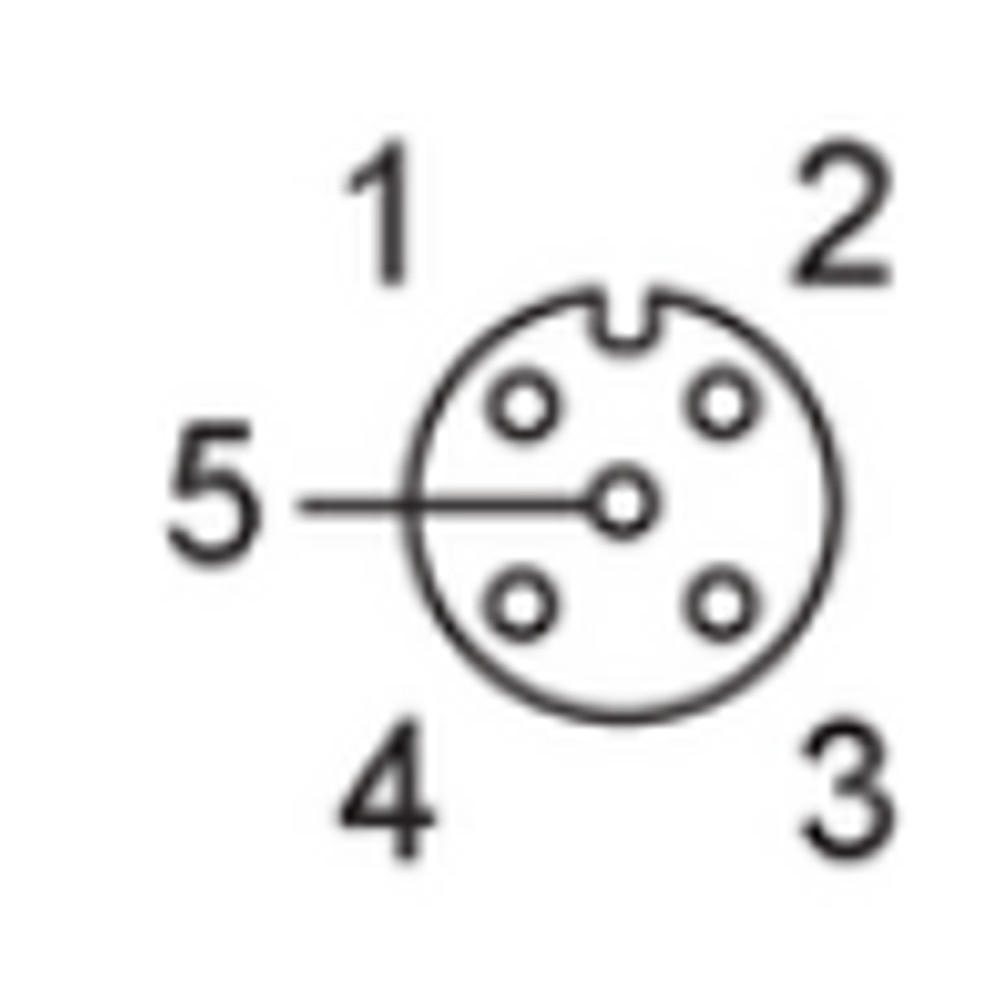

Soquete	1 x M12 reto; codificação A; 5 contatos dourados; corpo em TPU; bloqueio em latão niquelado; vedação FKM	Configuração da extremidade com soquete.
Torque de aperto máximo	0,6 a 1,5 Nm	Faixa indicada para o bloqueio das conexões.
Contatos	Banhados a ouro	Acabamento declarado dos contatos elétricos.

Materiais e composição
Material do cabo	PUR	Material indicado para o revestimento do cabo.
Material do invólucro	TPU	Material indicado para os corpos das conexões.
Material da porca / bloqueio	Latão niquelado	Material indicado para os elementos de bloqueio.
Material da vedação	FKM	Material indicado para a vedação do soquete.
Isento de silicone	Sim	Característica declarada na ficha.
Isento de halogênio	Sim	Característica declarada na ficha.

Condições ambientais e proteção
Graus de proteção	IP65, IP67, IP68 e IP69K	Classificações declaradas; considerar o acoplamento correto das conexões.
Temperatura ambiente	-25 a 90 °C; cULus: até 75 °C	Faixa declarada para operação.
Temperatura ambiente em movimento	-25 a 90 °C; cULus: até 75 °C	Limites declarados para condição móvel.
Temperatura de armazenamento	-25 a 55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa indicada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência climática declarada para armazenamento.

Dados mecânicos e movimento
Comprimento do cabo	1 m	Comprimento nominal do cabo.
Peso	67,5 g	Peso informado no conjunto de dados do catálogo.
Ciclos de curvatura	> 5 milhões	Resistência declarada a ciclos de curvatura.
Raio de flexão em aplicação flexível	Mín. 10 x diâmetro do cabo	Raio mínimo informado para aplicação flexível; considerar o diâmetro de 4,6 mm.
Esforço de torção	±180°/m	Limite declarado para torção.
Velocidade de movimento	Máx. 3,3 m/s	Valor informado para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

COMPATIBILIDADE

Comunicação

• A ficha não declara protocolo de comunicação específico. Compatibilidade de comunicação depende dos dispositivos conectados e da pinagem requerida; confirme no datasheet e na documentação dos equipamentos.

Conexões

Elétrica Cabo com plugue M12 reto e soquete M12 reto, codificação A, 5 contatos dourados em cada conexão. Operação < 60 V AC/DC; capacidade de corrente total de 4 A e capacidade de corrente total UL de 3 A. A compatibilidade elétrica depende também da pinagem e dos requisitos dos dispositivos conectados.

Processo Não se aplica como conexão de processo. Trata-se de cabo de ligação com conectores elétricos M12 retos.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com conexões M12 retas, codificação A, 5 polos, cuja pinagem e requisitos elétricos correspondam ao cabo.	✓	A configuração de conexão declarada é M12 reto, codificação A e 5 contatos nas duas extremidades; verificar a pinagem do equipamento.
Equipamento que exija conector M12 com outra codificação, outra quantidade de polos ou conexão angular.	✗	A configuração informada para este cabo é reta, codificação A e 5 polos.
Circuito com tensão abaixo de 60 V AC/DC e corrente total dentro do limite aplicável.	✓	A ficha indica tensão de operação < 60 V AC/DC e capacidade total de 4 A; a especificação UL indica 3 A.
Aplicação acima de 90 °C ou, em condição cULus, acima de 75 °C.	✗	Essas condições ultrapassam a faixa de temperatura ambiente informada para o produto.
Instalação exposta a condições compatíveis com os graus de proteção declarados, com conectores corretamente acoplados.	✓	O produto declara IP65, IP67, IP68 e IP69K; a proteção efetiva depende da montagem e do acoplamento adequados.

INSTALAÇÃO

Como instalar o Cabo de Ligação ifm EVC057 M12 reto, 5 polos, 1 m, PUR, IP69K

Confirme que os dispositivos a conectar requerem M12 reto, codificação A e 5 polos; confira a pinagem na documentação dos equipamentos.
Verifique tensão, corrente e temperatura previstas na aplicação em relação aos limites indicados para o cabo.
Inspecione cabo, plugue, soquete e superfícies de vedação antes da montagem; não utilize componentes danificados.
Alinhe cada conexão M12 sem forçar e acople as partes de forma correta, evitando carga lateral nos conectores.
Aperte o bloqueio dentro da faixa indicada de 0,6 a 1,5 Nm e mantenha o cabo encaminhado sem exceder os limites de flexão e torção.
Após a instalação, verifique o acoplamento, a continuidade elétrica e o funcionamento do circuito conforme o procedimento da máquina.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O dispositivo conectado não comunica ou não funciona após a instalação.	Conexões incompatíveis ou pinagem diferente da exigida pelo dispositivo; a ficha do cabo não especifica um protocolo.	Confirme codificação e número de polos, consulte a pinagem nos documentos dos dispositivos e verifique continuidade dos condutores.
Interrupções elétricas quando o cabo é movimentado.	Dano em condutor ou conexão, ou flexão/torção além das condições mecânicas especificadas.	Inspecione o cabo e os conectores, teste continuidade enquanto movimenta suavemente o trecho e confira o raio de flexão e a torção da instalação.
Umidade ou contaminantes aparecem na conexão.	Acoplamento incompleto, vedação danificada ou montagem inadequada; o grau de proteção declarado depende da conexão montada corretamente.	Desenergize o circuito, inspecione a vedação e as superfícies de acoplamento e confirme o aperto dentro da faixa de torque especificada.
A conexão ou o cabo aquece durante a operação.	Corrente ou tensão fora dos limites declarados, mau contato ou conexão inadequada ao equipamento.	Meça tensão e corrente, compare com os limites aplicáveis — incluindo o limite UL quando pertinente — e inspecione o assentamento e o estado dos contatos.

DOCUMENTAÇÃO TÉCNICA

Folha de dados do EVC057 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo ifm EVC057 e o que vem com ele?

É um cabo de ligação com plugue M12 reto e soquete M12 reto, ambos de 5 polos e codificação A, ligados por um cabo de 1 m. A ficha identifica o produto como uma peça; não informa acessórios incluídos.

Com quais equipamentos M12 o EVC057 pode ser conectado?

Com equipamentos cujas conexões sejam M12 retas, codificação A, 5 polos, e cuja pinagem e requisitos elétricos correspondam ao cabo. A ficha não declara um protocolo de comunicação específico, portanto confirme a pinagem nos documentos dos equipamentos.

Este cabo serve para tensão acima de 60 V ou corrente acima de 4 A?

Não: a tensão de operação especificada é inferior a 60 V AC/DC e a capacidade total indicada é 4 A. Para a especificação UL, a ficha informa limite de 3 A.

Posso usar o EVC057 em temperaturas acima de 90 °C?

Não, a faixa de temperatura ambiente informada vai de -25 a 90 °C. Para condição cULus, o limite indicado é até 75 °C.

O equipamento não funciona depois de conectar o cabo; o que devo verificar?

Confira primeiro a codificação, os 5 polos e a pinagem exigida por cada dispositivo. A ficha não associa o cabo a um protocolo específico, então uma configuração de condutores incompatível pode impedir o funcionamento.

O sinal falha quando o cabo se movimenta; preciso trocar o cabo?

Não necessariamente: verifique primeiro a continuidade dos condutores, o assentamento dos conectores e se a instalação respeita os limites de flexão e torção. Se houver dano físico ou falha elétrica confirmada, avalie a substituição.

Devo comprar este cabo ou procurar uma versão diferente?

Escolha o EVC057 se o comprimento de 1 m e as conexões M12 retas, codificação A e 5 polos, atenderem à instalação. Se o equipamento exigir outra geometria, codificação, quantidade de polos ou comprimento, selecione uma configuração correspondente.

Como devo apertar e encaminhar o cabo na instalação?

Acople as conexões sem forçar e aplique torque de 0,6 a 1,5 Nm no bloqueio. Em aplicação flexível, respeite raio mínimo de 10 vezes o diâmetro do cabo e esforço de torção de ±180°/m.

O cabo M12 de 5 polos é compatível só por ter o mesmo número de pinos?

Não. Além da quantidade de polos, é necessário confirmar a codificação, a geometria e a pinagem requerida por cada dispositivo, assim como os limites elétricos.

O que pode causar infiltração na conexão apesar da classificação IP?

Acoplamento incompleto, vedação danificada ou montagem incorreta podem comprometer a conexão. Inspecione a vedação e o acoplamento; os graus de proteção declarados pressupõem instalação adequada.

GLOSSÁRIO TÉCNICO

Codificação A

Configuração de codificação indicada para os conectores M12 do cabo; a conexão do equipamento deve corresponder a essa configuração (Ref.: conexão elétrica do conector e do soquete).

Grau de proteção IP

Classificação declarada para proteção contra ingresso de elementos externos, válida conforme as condições de montagem e acoplamento especificadas (Ref.: IP65, IP67, IP68 e IP69K).

Raio de flexão

Raio mínimo de curvatura do cabo em aplicação flexível; deve ser respeitado para evitar solicitação mecânica excessiva (Ref.: mín. 10 x diâmetro do cabo).

Capacidade de corrente total

Limite de corrente total especificado para a conexão; a ficha distingue o valor geral do valor UL (Ref.: 4 A; UL: 3 A).

Esforço de torção

Limite de torção informado por unidade de comprimento para a instalação do cabo (Ref.: ±180°/m).
