Cabo de Ligação IFM EVC056 - 0,6m M12 5 Polos

Pré-visualizar: EVC056 IFM - Cabo de Ligação IFM Automação Industrial 0,6m M12 5 Polos IP69K

EVC056 IFM - Cabo de Ligação IFM Automação Industrial 0,6m M12 5 Polos IP69K

Imagem meramente ilustrativa

R$ 347,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC056
EAN: 4021179021777
NCM do produto: 85444200

Destaques do Produto Comprimento 0,6 m...mais

Fechar menu

Saiba mais sobre: "EVC056 IFM - Cabo de Ligação IFM Automação Industrial 0,6m M12 5 Polos IP69K"

Destaques do Produto

Comprimento

0,6 m

Tipo de Conector

M12

Número de Polos

Grau de Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

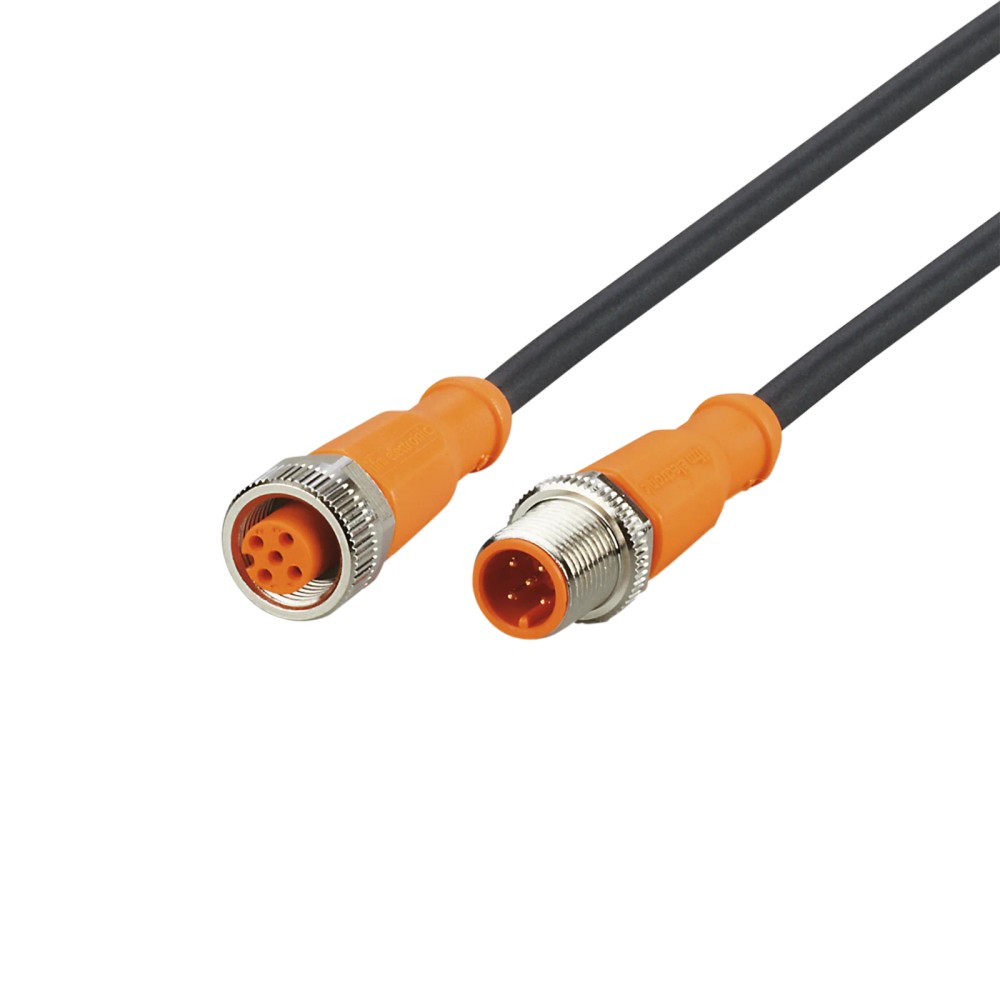

Sobre o Cabo de ligação IFM EVC056, 0,6m, M12, 5 Polos, IP69K

O cabo de ligação IFM EVC056 é um componente de conexão industrial de 0,6 metros, desenvolvido para transmissão de sinais e potência em ambientes críticos. Possui conector M12 de 5 polos com codificação A, revestimento em PUR livre de halogênio e silicone, garantindo robustez química. Sua construção com grau de proteção IP69K assegura vedação completa contra jatos de água de alta pressão.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVC056
Comprimento	0,6 m
Conexão	M12, 5 polos
Revestimento	PUR
Proteção	IP69K
Corrente	4 A
Temperatura	-25...90 °C
Contatos	Banhados a ouro

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de sensores indutivos M12 de 5 polos
Ambientes com presença de lubrificantes e fluidos de corte
Instalações sanitárias que requerem grau de proteção IP69K
Automação industrial padrão

⚠ Considere outro se precisa de:

Circuitos com tensão superior a 60V AC/DC
Conexões que exigem codificação B, C ou D
Aplicações com alta exposição a chamas diretas (cabo PUR comum)
Uso em sistemas de rede industrial que utilizam blindagem específica

APLICAÇÕES E USO

Automação industrial de sensores e atuadores
Máquinas-ferramenta com uso de lubrificantes
Ambientes úmidos sujeitos a limpeza com jato de água
Sistemas de controle de baixa tensão (até 60V)

COMO ESCOLHER

Antes de comprar o Cabo de ligação IFM EVC056, 0,6m, M12, 5 Polos, IP69K, verifique estes pontos:

Verificação de Codificação

Certifique-se de que o equipamento utiliza conector M12 de codificação A. Este cabo não é compatível com portas codificadas B ou D.

Limitação de Tensão

Utilize apenas em circuitos de comando e sinalização de baixa tensão (< 60V AC/DC). Não compatível com tensões de força industrial.

ESPECIFICAÇÕES TÉCNICAS

Dados elétricos
Tensão de operação	< 60 V AC/DC	Limite máximo de segurança elétrica
Corrente nominal	4 A	Capacidade de carga total do condutor

Dados mecânicos
Comprimento	0,6 m	Comprimento total do cabo
Conexão	M12, reto, 5 polos	Interface mecânica
Material do invólucro	TPU	Material do corpo do conector
Material da vedação	FKM	Vedação contra umidade e agentes químicos

Condições ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Resistência a penetração de líquidos e poeira
Temperatura ambiente	-25...90 °C	Faixa operacional

COMPATIBILIDADE

Comunicação

• Sinais Digitais (I/O)

• Sensores Analógicos

• Interface de Pulsos

Conexões

Elétrica Conector M12, 5 polos, codificação A

Processo M12 roscado

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Sensores Indutivos M12	✓	Compatível com a interface de conexão A-coded de 5 pinos.
Redes Ethernet Industrial	✗	Requer codificação D ou X, não disponível neste modelo A-coded.
Ambientes com lavagem industrial	✓	Grau de proteção IP69K certificado para alta pressão.

INSTALAÇÃO

Como instalar o Cabo de ligação IFM EVC056, 0,6m, M12, 5 Polos, IP69K

Desligue a energia do circuito antes de iniciar a conexão.
Verifique se o conector do equipamento está limpo e livre de detritos.
Alinhe os pinos do conector M12 do cabo com os furos do receptor.
Encaixe o conector até sentir resistência inicial.
Rosqueie a porca de bloqueio manualmente até o fim.
Finalize o aperto com chave dinamométrica aplicando entre 0,6 e 1,5 Nm.

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Conector rachado ou porca de bloqueio solta.	Uso de ferramenta inadequada ou excesso de força no aperto.	Inspecione visualmente o corpo do conector e a rosca.
Falhas intermitentes no sinal.	Dobras excessivas abaixo do raio de curvatura permitido (10x diâmetro).	Verifique visualmente se há marcas de dobramento severo ou cortes no revestimento.
Falha de comunicação ou resistência de contato elevada.	Contaminação ou oxidação por agentes químicos não compatíveis.	Inspecione os pinos banhados a ouro para verificar sinais de corrosão ou depósito de resíduos.
Cabo superaquecido ou revestimento deformado.	Sobrecarga elétrica acima de 4A ou picos de tensão.	Verifique a corrente consumida pelos dispositivos conectados no cabo.

DOCUMENTAÇÃO TÉCNICA

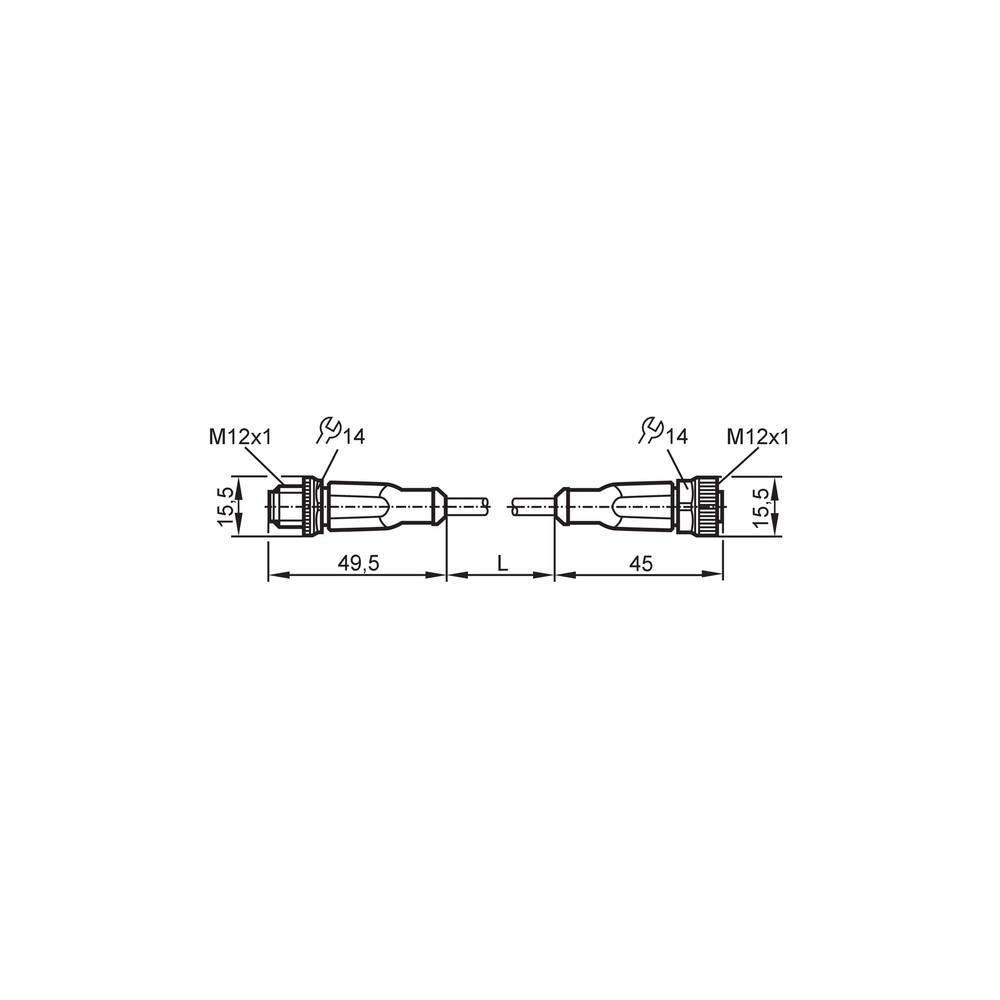

Folha de dados EVC056 (Datasheet) Desenho em escala EVC056 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVC056 e para que serve?

O EVC056 é um cabo de ligação industrial com conector M12 de 5 polos, projetado para conectar sensores e atuadores em sistemas de automação.

O que vem na embalagem deste produto?

Ele acompanha apenas o cabo de 0,6m com conectores M12 integrados. Não inclui adaptadores adicionais ou chicotes extras.

Posso usar este cabo para redes Ethernet ou Profibus?

Este cabo possui codificação A. Ele não é compatível com portas codificadas B, C ou D, comumente usadas em redes Profibus, PROFINET ou Ethernet Industrial.

Este cabo suporta tensões de 220V?

Não, este cabo é limitado a 60V AC/DC. Não tente conectá-lo a circuitos de potência ou de rede elétrica industrial de 220V/380V.

O sensor não responde. Pode ser o cabo?

Se houver falha de sinal, verifique se o LED do sensor está ativo. Se o LED estiver apagado, o cabo pode estar rompido internamente devido a estresse mecânico excessivo.

Como diagnosticar um cabo rompido?

Verifique com um multímetro a continuidade entre os pinos do conector. Se não houver continuidade, o cabo rompeu e deve ser substituído, não reparado.

Este modelo substitui outras marcas de cabos M12?

Sim, o EVC056 é um modelo padronizado. Ele pode substituir qualquer cabo M12 de 5 polos com codificação A, desde que o comprimento de 0,6m seja suficiente.

Posso usar este cabo em esteiras porta-cabos?

Para aplicações fixas e de baixa vibração, este cabo é ideal. Se a aplicação envolver robótica com movimentação contínua de alta velocidade, consulte a linha de cabos para esteira porta-cabos (cables for cable tracks).

Qual o cuidado na hora de instalar?

Certifique-se de apertar o conector manualmente ou com ferramenta específica entre 0,6 e 1,5 Nm. O aperto excessivo pode danificar a vedação FKM e comprometer a proteção IP69K.

Como funciona a procedência e faturamento deste produto?

A IFM realiza o faturamento e a logística deste item. A intermediação é feita pela Melhor Indústria para simplificar o processo de compra.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que assegura resistência a jatos de água de alta pressão e alta temperatura. (Ref.: IP 69K)

PUR

Poliuretano, material do revestimento externo do cabo, conferindo alta resistência mecânica e química. (Ref.: Material)

Codificação A

Padrão de pinagem do conector M12 utilizado para sinais analógicos e digitais de baixa voltagem. (Ref.: Conexão elétrica)

Sem halogênio

Característica do cabo que garante a não liberação de gases tóxicos em caso de combustão. (Ref.: Sem halogênio)

Torque de aperto

Força aplicada na rosca do conector para garantir a vedação estanque. (Ref.: 0,6...1,5 Nm)
