Cabo de Ligação IFM EVC055 M12

Pré-visualizar: EVC055 IFM - Cabo de Ligação IFM M12 Automação Industrial 0,3m PUR 5 Polos

EVC055 IFM - Cabo de Ligação IFM M12 Automação Industrial 0,3m PUR 5 Polos

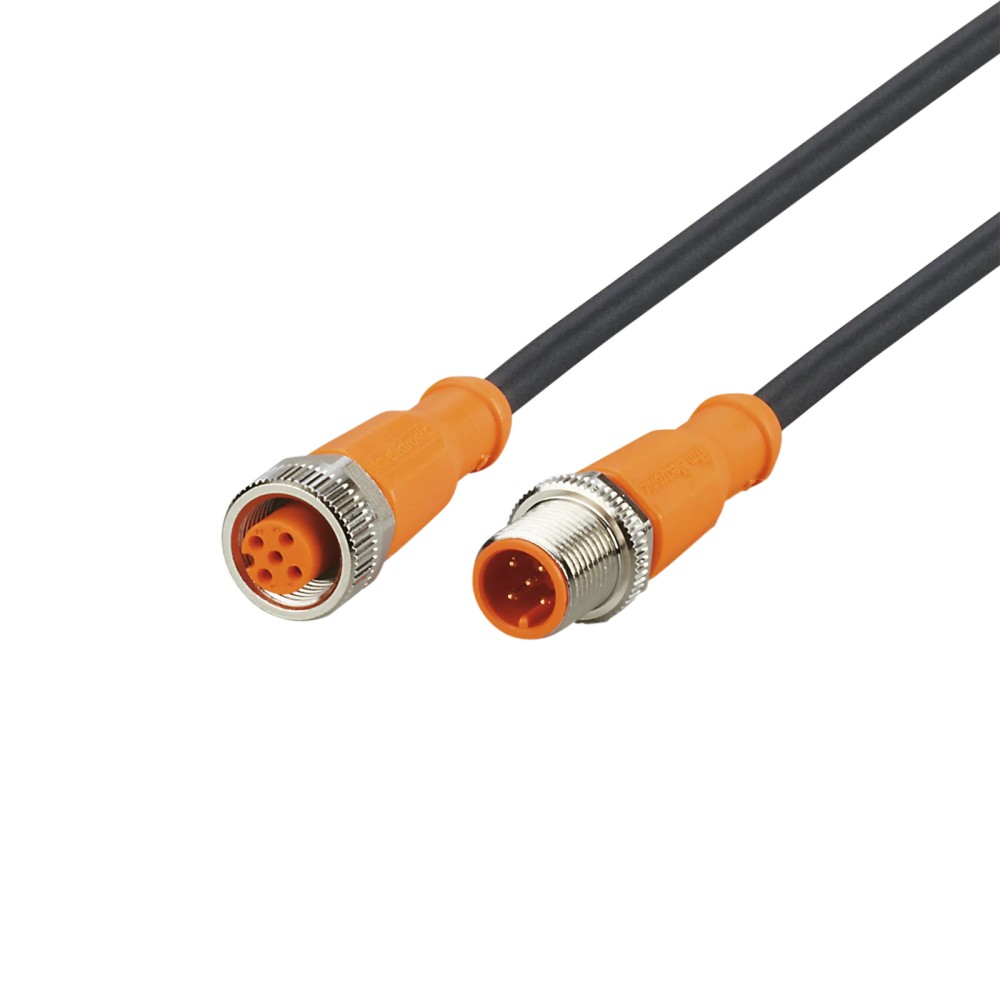

Imagem meramente ilustrativa

R$ 335,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC055
EAN: 4021179021760
NCM do produto: 85444200

Destaques do Produto Comprimento 0,3 m...mais

Fechar menu

Saiba mais sobre: "EVC055 IFM - Cabo de Ligação IFM M12 Automação Industrial 0,3m PUR 5 Polos"

Destaques do Produto

Comprimento

0,3 m

Conector

M12 reto, codificação A, 5 polos nas duas extremidades

Tensão

Inferior a 60 V AC/DC

Revestimento

PUR

Proteção

IP 65, IP 67, IP 68 e IP 69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação IFM EVC055, M12 reto A-coded, 5 polos, 0,3 m, PUR

O IFM EVC055 é um cabo de ligação para conectar componentes em sistemas de automação industrial. Possui conectores M12 retos de 5 polos nas duas extremidades e comprimento de 0,3 m. O revestimento é de PUR, e os contatos são banhados a ouro. A tensão máxima informada é inferior a 60 V AC/DC.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação
Comprimento	0,3 m
Conectores	M12 reto, A-coded, 5 polos em cada extremidade
Material do cabo	PUR
Tensão máxima	< 60 V AC/DC
Grau de proteção	IP 65, IP 67, IP 68 e IP 69K
Temperatura de operação	-25 a 90 °C; cULus: até 75 °C
Corrente por contato	4 A
Diâmetro do cabo	4,6 mm
Peso informado	47,2 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões entre dispositivos industriais que utilizem interfaces M12 retas, A-coded, de 5 polos, em ambas as extremidades.
Aplicações de automação industrial e máquinas-ferramenta; o catálogo também cita uso com refrigerantes e lubrificantes.
Instalações que requeiram cabo de 0,3 m e estejam dentro dos limites elétricos, ambientais e de proteção informados.

⚠ Considere outro se precisa de:

Não selecione quando o equipamento exigir outro tipo de conector, codificação, número de polos ou comprimento; confirme a interface requerida pelo dispositivo.
Não utilize em tensão igual ou superior a 60 V AC/DC.
Não exceda 4 A por contato nem os limites de temperatura aplicáveis; para uso cULus, a temperatura informada é de até 75 °C.

APLICAÇÕES E USO

Uso indicado: conexão em aplicações de automação industrial e máquinas-ferramenta; a ficha também cita aplicações com refrigerantes e lubrificantes. A ficha não detalha a composição dos fluidos nem condições específicas de exposição, portanto confirme a adequação à instalação.
Uso condicionado: instalações com movimento flexível, desde que respeitado o raio mínimo de flexão de 10 vezes o diâmetro do cabo e os demais limites de movimento informados.
Limitações: respeite a tensão inferior a 60 V AC/DC, a corrente máxima de 4 A por contato, a faixa de temperatura e a configuração dos conectores. A ficha não identifica protocolo ou pinagem funcional.

COMO ESCOLHER

Antes de comprar o Cabo de Ligação IFM EVC055, M12 reto A-coded, 5 polos, 0,3 m, PUR, verifique estes pontos:

Escolha o EVC055

Quando os dois dispositivos tiverem conexão M12 reta, A-coded, de 5 polos, e a instalação exigir um cabo de 0,3 m. Verifique também os limites de tensão, corrente por contato e temperatura.

Procure outra configuração

Quando a conexão necessária diferir em codificação, geometria, número de polos ou comprimento. Esses requisitos devem ser comparados com as interfaces e dimensões especificadas para os dispositivos; a ficha não identifica modelos alternativos compatíveis.

ESPECIFICAÇÕES TÉCNICAS

Identificação
Fabricante	ifm / IFM	Marca indicada para o produto.
Modelo e SKU	EVC055	Identificação do cabo.
GTIN	4021179021760	Código de identificação comercial.
Part number	EVC055	Número de peça na fonte primária do anúncio.
Tipo de produto	Cabo de ligação	Classificação do produto.
Categoria	Tecnologia de conexão	Categoria informada no anúncio.
NCM	8544.42.00	Classificação fiscal fornecida na ficha.

Aplicação
Uso indicado	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários descritos na ficha do produto.

Dados elétricos
Tensão de operação	< 60 V AC/DC	Limite máximo indicado; não exceder.
Corrente por contato	4 A	Corrente especificada para cada contato.
Capacidade de corrente total UL	3 A	Valor informado separadamente para a capacidade total UL.
Categoria de isolamento	Classe II	Classificação de isolamento indicada na ficha.

Conexões
Conector lado 1	1 × M12 reto, codificação A, 5 contatos dourados	Configuração física da primeira extremidade.
Conector lado 2	1 × M12 reto, codificação A, 5 contatos dourados	Configuração física da segunda extremidade; vedação FKM informada.
Corpo do conector	TPU, laranja	Material e cor informados para os conectores.
Bloqueio / porca	Latão niquelado	Material indicado para o sistema de bloqueio.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa informada para o aperto das conexões.
Vedação	FKM	Material de vedação indicado para o lado 2.

Dados mecânicos e materiais
Comprimento	0,3 m	Comprimento nominal do cabo.
Material do revestimento	PUR	Material de revestimento informado.
Especificação do cabo	Preto, Ø 4,6 mm; 5 × 0,34 mm² (42 × Ø 0,1 mm)	Construção e dimensões informadas para o cabo.
Material do invólucro	TPU	Material informado para o corpo do conector.
Sem silicone	Sim	Característica declarada na ficha.
Sem halogênio	Sim	Característica declarada na ficha.
Peso	47,2 g	Peso informado no conjunto de dados do produto.

Proteção e condições ambientais
Grau de proteção	IP 65, IP 67, IP 68 e IP 69K	Classificações declaradas na ficha; a adequação depende da montagem correta e das condições de uso.
Temperatura de operação	-25 a 90 °C; cULus: até 75 °C	Faixa informada; o limite cULus é menor.
Temperatura ambiente móvel	-25 a 90 °C; cULus: até 75 °C	Faixa declarada para condição móvel.
Temperatura de armazenamento	-25 a 55 °C	Limite informado para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa informada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Classificação citada na ficha para armazenamento.

Movimento e flexão
Resistência a ciclos de curvatura	> 5 milhões de ciclos	Quantidade de ciclos declarada; não substitui a observância do raio mínimo indicado.
Raio de flexão em aplicação flexível	Mínimo de 10 × o diâmetro do cabo	Referência para aplicação flexível; com diâmetro de 4,6 mm, o cálculo corresponde a pelo menos 46 mm.
Esforço de torção	± 180 °/m	Valor informado para torção.
Velocidade de movimento	Máx. 3,3 m/s	Aplicável ao deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².

Certificações
Certificações	cULus, CE e UKCA	Certificações e marcações listadas na ficha; observar limites específicos, como a temperatura cULus.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A conexão M12 A-coded de 5 polos descreve a interface física, não comprova compatibilidade com um protocolo específico.

• Compatibilidade funcional depende da pinagem e dos sinais definidos pelos dispositivos conectados; consulte a documentação deles.

Conexões

Elétrica Dois conectores M12 retos, A-coded, com 5 contatos cada. Tensão máxima inferior a 60 V AC/DC e corrente máxima informada de 4 A por contato. A pinagem funcional não está especificada nos dados disponíveis; confirme-a na documentação dos dispositivos.

Processo Não aplicável: trata-se de um cabo de conexão elétrica, sem conexão de processo indicada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com conexões M12 retas, A-coded, de 5 polos nas duas extremidades, dentro dos limites elétricos informados.	✓	A configuração física e os limites elétricos correspondem às especificações do cabo; confirme a pinagem dos equipamentos.
Equipamento que exija conector com outra codificação, geometria ou quantidade de polos.	✗	A ficha especifica M12 reto, A-coded, de 5 polos em ambas as extremidades.
Circuito com tensão igual ou superior a 60 V AC/DC.	✗	A tensão máxima especificada é inferior a 60 V AC/DC.
Aplicação com corrente superior a 4 A em qualquer contato.	✗	A corrente informada é de 4 A por contato.
Aplicação em máquinas-ferramenta ou automação industrial, inclusive em contexto com refrigerantes e lubrificantes.	✓	Esses cenários são indicados no contexto do produto; a seleção ainda depende das condições reais da instalação.

INSTALAÇÃO

Como instalar o Cabo de Ligação IFM EVC055, M12 reto A-coded, 5 polos, 0,3 m, PUR

Confirme que as interfaces dos dois dispositivos são M12 retas, A-coded e de 5 polos; verifique também a pinagem funcional em suas documentações.
Confira se tensão, corrente por contato e temperatura de operação estão dentro dos limites especificados para o cabo.
Inspecione os conectores, os contatos e as vedações antes da montagem; não conecte peças com sinais de dano ou contaminação.
Alinhe cada conector com a interface correspondente e acople sem forçar ou cruzar a rosca.
Aperte as conexões dentro da faixa indicada de 0,6 a 1,5 Nm e verifique o assentamento das vedações.
Organize o cabo sem exceder o raio mínimo de flexão para aplicação flexível; confirme a continuidade e o funcionamento do circuito conforme o procedimento do equipamento.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece o sinal.	Conector não totalmente acoplado, contato comprometido ou pinagem do cabo incompatível com a configuração do dispositivo.	Verifique o assentamento dos conectores e compare a pinagem dos dois equipamentos com a documentação técnica correspondente.
Interrupções intermitentes durante movimentação do cabo.	Raio de flexão abaixo do mínimo informado, esforço mecânico excessivo ou dano nos condutores.	Inspecione o trajeto e o cabo; em aplicação flexível, confira o raio mínimo de 10 vezes o diâmetro e verifique continuidade conforme procedimento de manutenção.
Conexão apresenta infiltração ou perda de proteção.	Conector mal assentado, vedação suja ou danificada, ou montagem fora das condições especificadas.	Confira o alinhamento, o aperto de 0,6 a 1,5 Nm e o estado das superfícies de vedação; valide também as condições de montagem.
Aquecimento ou falha elétrica no circuito conectado.	Tensão ou corrente acima dos limites do cabo, ou mau contato na conexão.	Meça os valores do circuito e confirme que a tensão é inferior a 60 V AC/DC e que cada contato não ultrapassa 4 A; inspecione os contatos e o acoplamento.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC055 (PT-BR) (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC055 e para que serve?

É um cabo de ligação industrial para conectar equipamentos com interfaces M12 retas, A-coded, de 5 polos nas duas extremidades. A ficha o indica para automação industrial e máquinas-ferramenta.

O cabo tem quantos polos e qual é o comprimento?

Tem 5 polos em cada conector M12 e mede 0,3 m. A ficha especifica conectores retos com codificação A.

Ele funciona com qualquer dispositivo M12?

Não é possível afirmar compatibilidade com qualquer dispositivo M12. Confirme codificação, geometria, número de polos e pinagem exigida pelo equipamento; a ficha não informa um protocolo específico.

O que acompanha o produto?

A ficha identifica o produto como um cabo de ligação e não lista acessórios inclusos. Não há outros itens descritos no conteúdo disponível.

Posso usar este cabo em uma aplicação que exige conector de 4 polos?

A ficha especifica conectores de 5 polos nas duas extremidades, portanto não corresponde à configuração de 4 polos. Verifique a interface exigida pelo equipamento antes da seleção.

Este cabo serve para ligar um motor?

A ficha não especifica ligação direta a motores nem informa uma aplicação de potência. Ela limita a tensão a menos de 60 V AC/DC e indica 4 A por contato; confirme os requisitos do circuito e dos dispositivos.

O equipamento não reconhece o sinal: devo trocar o cabo?

Não necessariamente. Primeiro confira se os conectores estão totalmente acoplados e se a pinagem do cabo corresponde à dos dispositivos; a ficha não fornece a pinagem funcional.

O sinal falha quando o cabo se movimenta; o que devo verificar?

Inspecione o cabo e o trajeto para identificar danos ou flexão abaixo do mínimo especificado. Em aplicação flexível, a ficha indica raio de pelo menos 10 vezes o diâmetro do cabo.

É melhor comprar este cabo ou montar uma solução com conectores avulsos?

O EVC055 é fornecido como cabo de ligação de 0,3 m com conectores M12 de 5 polos nas duas extremidades. A ficha não compara esta solução com conectores avulsos; selecione conforme a configuração e o comprimento exigidos pela instalação.

Como devo apertar e instalar os conectores?

Alinhe os conectores antes de acoplar e evite forçar a rosca. A ficha informa torque máximo de aperto na faixa de 0,6 a 1,5 Nm; confirme também o assentamento das vedações.

GLOSSÁRIO TÉCNICO

M12

Designação da interface de conexão circular usada nas extremidades do cabo. (Ref.: conector M12 reto)

A-coded

Codificação física indicada para a interface M12; a pinagem e a função dos sinais devem ser confirmadas na documentação dos equipamentos. (Ref.: codificação A)

Grau de proteção IP

Classificação declarada para proteção do invólucro sob condições definidas; a montagem correta influencia a proteção obtida. (Ref.: IP 65, IP 67, IP 68 e IP 69K)

PUR

Material especificado para o revestimento do cabo. (Ref.: material do revestimento: PUR)

Raio de flexão

Raio mínimo recomendado para a curvatura do cabo em aplicação flexível, expresso como múltiplo do diâmetro. (Ref.: mínimo de 10 × o diâmetro do cabo)
