Cabo de Ligação IFM EVC054 M12

Pré-visualizar: EVC054 IFM - Cabo de Ligação ifm Automação Industrial M12 Reto/Angular 5m PUR

EVC054 IFM - Cabo de Ligação ifm Automação Industrial M12 Reto/Angular 5m PUR

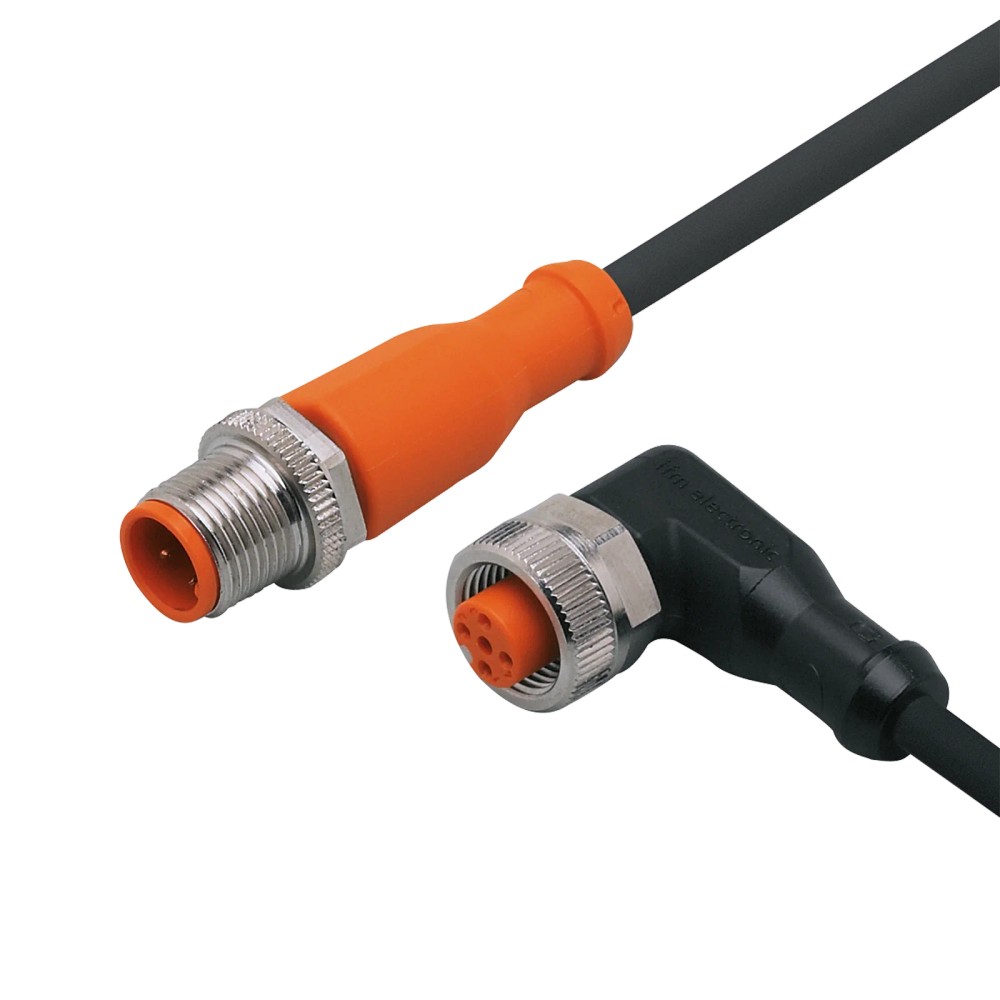

Imagem meramente ilustrativa

R$ 455,16

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC054
EAN: 4021179021753
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "EVC054 IFM - Cabo de Ligação ifm Automação Industrial M12 Reto/Angular 5m PUR"

Destaques do Produto

Comprimento

5 m

Conector

M12 reto, codificação A, 3 contatos

Soquete

M12 angular, codificação A, 3 contatos

Função elétrica

PNP

Tensão de operação

10...36 V DC

Proteção declarada

IP 65, IP 67, IP 68 e IP 69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC054 IFM - Cabo de Ligação ifm Automação Industrial M12 Reto/Angular 5m PUR

O EVC054 é um cabo de ligação para automação industrial, com conector M12 reto e soquete M12 angular, ambos com codificação A. Tem 5 m de comprimento, revestimento PUR e contatos banhados a ouro. É indicado para aplicações industriais, incluindo máquinas-ferramenta e ambientes com refrigerantes e lubrificantes, respeitadas as condições especificadas pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Código do produto	EVC054
Comprimento do cabo	5 m
Conexões	Conector M12 reto e soquete M12 angular; codificação A
Contatos	3 em cada conexão, banhados a ouro
Função elétrica	PNP
Tensão de operação	10...36 V DC
Capacidade de carga total	4 A
Grau de proteção	IP 65, IP 67, IP 68 e IP 69K
Material do revestimento	PUR, sem halogênio e sem silicone
Temperatura ambiente	-25...90 °C; cULus: até 75 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexão de componentes de automação industrial que utilizem interfaces M12 com codificação A e disposição elétrica compatível com o cabo.
Aplicações que exijam cabo de 5 m e conexão com um lado reto e outro angular.
Aplicações móveis ou sujeitas a flexões e deslocamentos, observando o raio mínimo de curvatura declarado e os limites de movimento indicados pelo fabricante.
Aplicações em máquinas-ferramenta e ambientes com refrigerantes e lubrificantes, conforme a descrição do produto e as condições ambientais especificadas.

⚠ Considere outro se precisa de:

Não selecione sem confirmar a compatibilidade elétrica e a pinagem dos dispositivos conectados: a ficha informa função PNP e 3 contatos, mas não detalha o esquema de pinos.
Não use quando a tensão requerida estiver fora de 10...36 V DC ou quando a carga exceder 4 A.
Não escolha se o equipamento exigir outra configuração mecânica, como conector ou soquete com codificação diferente, ou outro formato de conexão.
Não exceda os limites de temperatura, flexão, velocidade de movimento e proteção informados pelo fabricante.

APLICAÇÕES E USO

Aplicação descrita pelo fabricante: conexão em sistemas de automação industrial e máquinas-ferramenta.
Aplicação descrita pelo fabricante: ambientes com refrigerantes e lubrificantes; respeite a instalação e os limites ambientais da ficha.
Uso em instalações com movimento do cabo é previsto pela ficha, que informa tolerâncias para dobras e deslocamentos. Observe o raio mínimo de flexão e os limites de movimento especificados.
A adequação a um equipamento específico depende de confirmar codificação M12, pinagem, função elétrica, tensão e carga; esses dados devem ser conferidos também no dispositivo conectado.

COMO ESCOLHER

Antes de comprar o EVC054 IFM - Cabo de Ligação ifm Automação Industrial M12 Reto/Angular 5m PUR, verifique estes pontos:

Escolha o EVC054 quando

A instalação exigir 5 m de cabo com conector M12 reto e soquete M12 angular, codificação A, 3 contatos, função PNP e operação dentro de 10...36 V DC e até 4 A.

Verifique antes de substituir ou integrar

Confirme nos dispositivos a codificação, a pinagem e a função elétrica. A compatibilidade mecânica M12, por si só, não confirma compatibilidade elétrica.

Considere outra configuração quando

O comprimento, a orientação das conexões, a codificação, o número de contatos ou os limites elétricos necessários forem diferentes dos especificados para este cabo.

ESPECIFICAÇÕES TÉCNICAS

Identificação e uso
Produto	Cabo de ligação ifm EVC054	Identificação indicada na ficha do produto.
Marca	ifm	Fabricante indicado no anúncio.
SKU / part number do anúncio	EVC054	Código do produto informado nos dados básicos do anúncio.
GTIN	4021179021753	Identificador comercial informado na ficha.
Categoria	Tecnologia de conexão; cabo de ligação	Classificação do produto.
Aplicação	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários de uso descritos na ficha.

Dados elétricos
Função elétrica	PNP	Configuração elétrica declarada pelo fabricante.
Tensão de operação	10...36 V DC	Faixa especificada para operação.
Capacidade de carga total	4 A	Limite de carga informado na ficha.
Classe de proteção	II	Classificação declarada pelo fabricante.

Conexões elétricas
Conector	1 x M12 reto; codificação A; 3 contatos dourados	Extremidade macho; corpo em TPU laranja; bloqueio de latão niquelado; torque de aperto máximo especificado de 0,6...1,5 Nm.
Soquete	1 x M12 angular; codificação A; 3 contatos dourados	Extremidade fêmea; corpo em TPU preto transparente; bloqueio de latão niquelado; vedação FKM; torque de aperto máximo especificado de 0,6...1,5 Nm.
Cabo	5 m, PUR, sem halogênio, preto, Ø 4,3 mm; 3 x 0,34 mm² (42 x Ø 0,1 mm)	Construção e dimensões elétricas do cabo conforme ficha.
Contatos	Banhados a ouro	Acabamento declarado para os contatos das conexões.

Proteção e materiais
Grau de proteção	IP 65, IP 67, IP 68, IP 69K	Classes de proteção informadas; a aplicação exige montagem e conexão conforme as condições do fabricante.
Material do revestimento do cabo	PUR	Material especificado para o cabo.
Material do invólucro	TPU	Material declarado para os corpos das conexões.
Material da porca / bloqueio	Latão, niquelado	Material especificado para o bloqueio das conexões.
Material da vedação	FKM	Material de vedação declarado para o soquete.
Sem silicone	Sim	Característica indicada na ficha.
Sem halogênio	Sim	Característica indicada na ficha.

Condições ambientais e movimento
Temperatura ambiente	-25...90 °C; cULus: até 75 °C	Faixa indicada; para a condição cULus, o limite superior especificado é 75 °C.
Temperatura ambiente em movimento	-25...90 °C; cULus: até 75 °C	Faixa declarada para a condição móvel.
Raio mínimo de flexão em aplicação flexível	10 x diâmetro do cabo	Raio mínimo especificado; aplicar ao diâmetro do cabo, não confundir com um valor fixo em milímetros.
Ciclos de curvatura	> 5 Mio.	Quantidade de ciclos de curvatura declarada pelo fabricante.
Esforço de torção	± 180 °/m	Limite de torção informado por metro.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição de movimento específica indicada na ficha.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada para uso sujeito a dobras e deslocamentos.

Displays e elementos de indicação
Display em operação	1 x LED verde	Indicação visual de operação informada na ficha.
Display de status de chaveamento	1 x LED amarelo	Indicação visual de status de chaveamento informada na ficha.

Dados mecânicos
Dimensões	15,5 x 15,5 x 49,5 mm	Dimensões registradas na ficha.
Peso	160 g	Peso declarado no conjunto de dados do produto.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação; o produto é um cabo de ligação, não um dispositivo de comunicação identificado por protocolo.

• Compatibilidade com dispositivos M12 depende também da codificação, da pinagem e da função elétrica do conjunto.

Conexões

Elétrica Cabo de 5 m, PUR, preto, sem halogênio, Ø 4,3 mm, 3 x 0,34 mm². Conector M12 reto e soquete M12 angular, ambos com codificação A e 3 contatos banhados a ouro. Função elétrica PNP; tensão de operação de 10...36 V DC e capacidade de carga total de 4 A. Verifique a pinagem nos dispositivos e no datasheet antes da ligação.

Processo Não aplicável como conexão de processo. O produto possui conexões elétricas M12: conector reto e soquete angular, ambos com codificação A.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Dispositivo com conexão M12 codificada A, 3 contatos e pinagem compatível com a função PNP	✓	A configuração física e a função elétrica correspondem às características declaradas; confirme a pinagem e os requisitos do dispositivo.
Circuito em 10...36 V DC, com carga total de até 4 A	✓	A tensão e a carga estão dentro dos limites especificados para o cabo.
Dispositivo com conexão M12 de codificação diferente ou pinagem não compatível	✗	A compatibilidade mecânica e elétrica não está assegurada; o produto especifica codificação A e função PNP.
Aplicação que exige tensão fora de 10...36 V DC ou carga acima de 4 A	✗	Essas condições excedem os limites elétricos declarados.
Aplicação que exige conexão reta nas duas extremidades ou outra combinação de orientação	✗	O produto tem conector M12 reto e soquete M12 angular.

INSTALAÇÃO

Como instalar o EVC054 IFM - Cabo de Ligação ifm Automação Industrial M12 Reto/Angular 5m PUR

Desenergize o circuito antes de realizar a instalação ou desconexão.
Confirme que o equipamento utiliza M12 com codificação A e verifique a pinagem e a função elétrica PNP nos documentos dos dispositivos.
Posicione o conector M12 reto e o soquete M12 angular sem forçar ou cruzar as roscas.
Aperte os bloqueios dentro do torque especificado de 0,6...1,5 Nm.
Organize o cabo de 5 m sem exceder os limites de movimento aplicáveis; em aplicação flexível, respeite raio mínimo de 10 x o diâmetro do cabo.
Antes de energizar, confira tensão de 10...36 V DC, carga total até 4 A, integridade das vedações e assentamento das conexões.

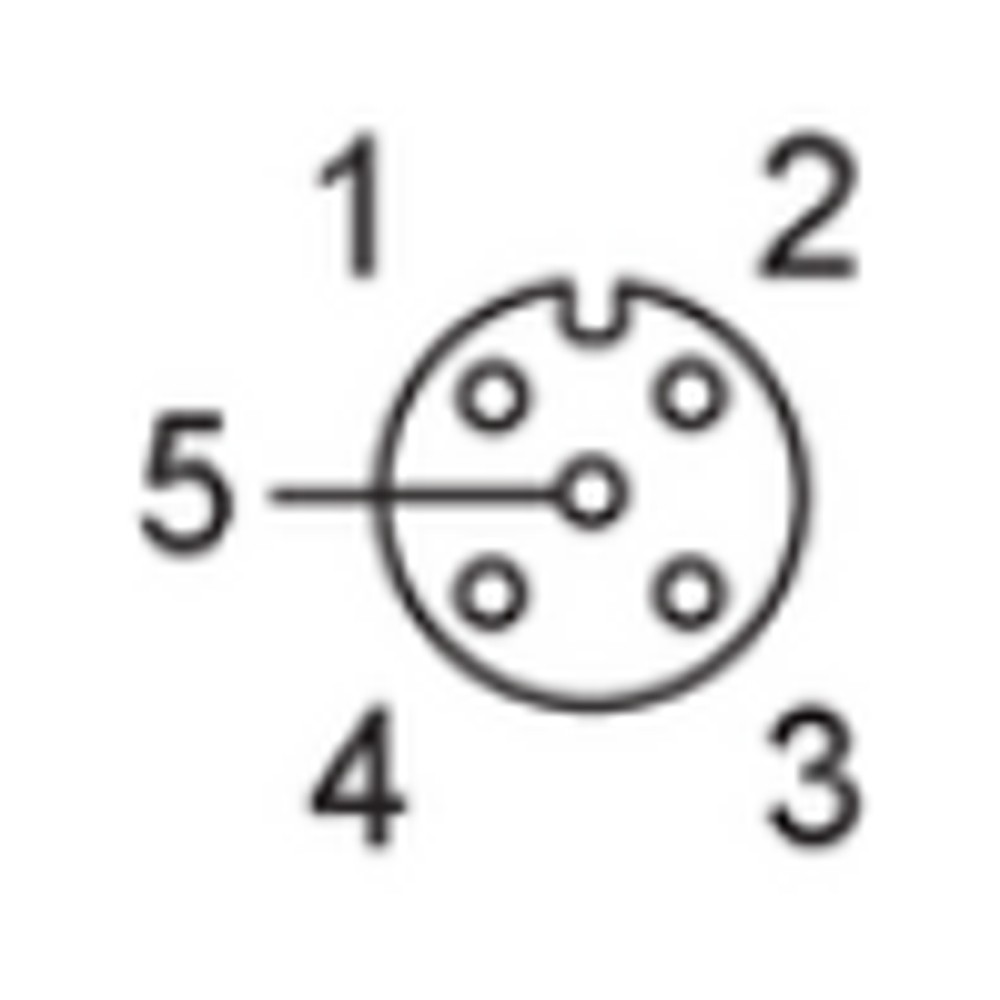

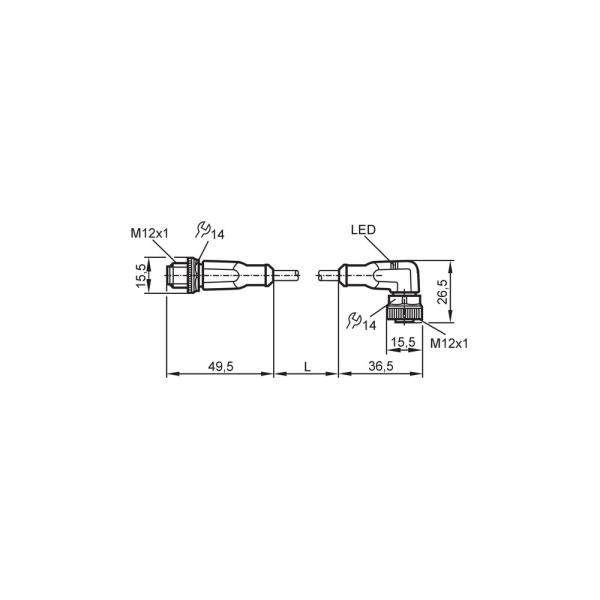

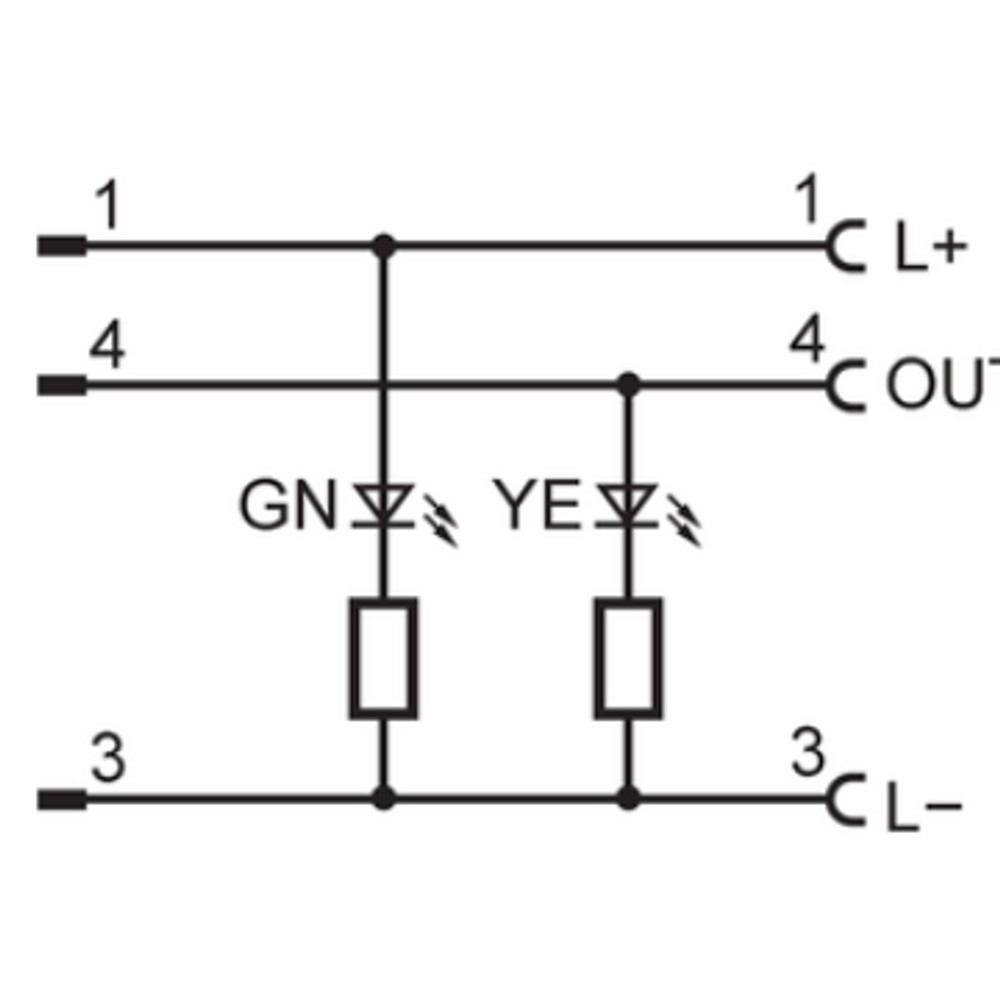

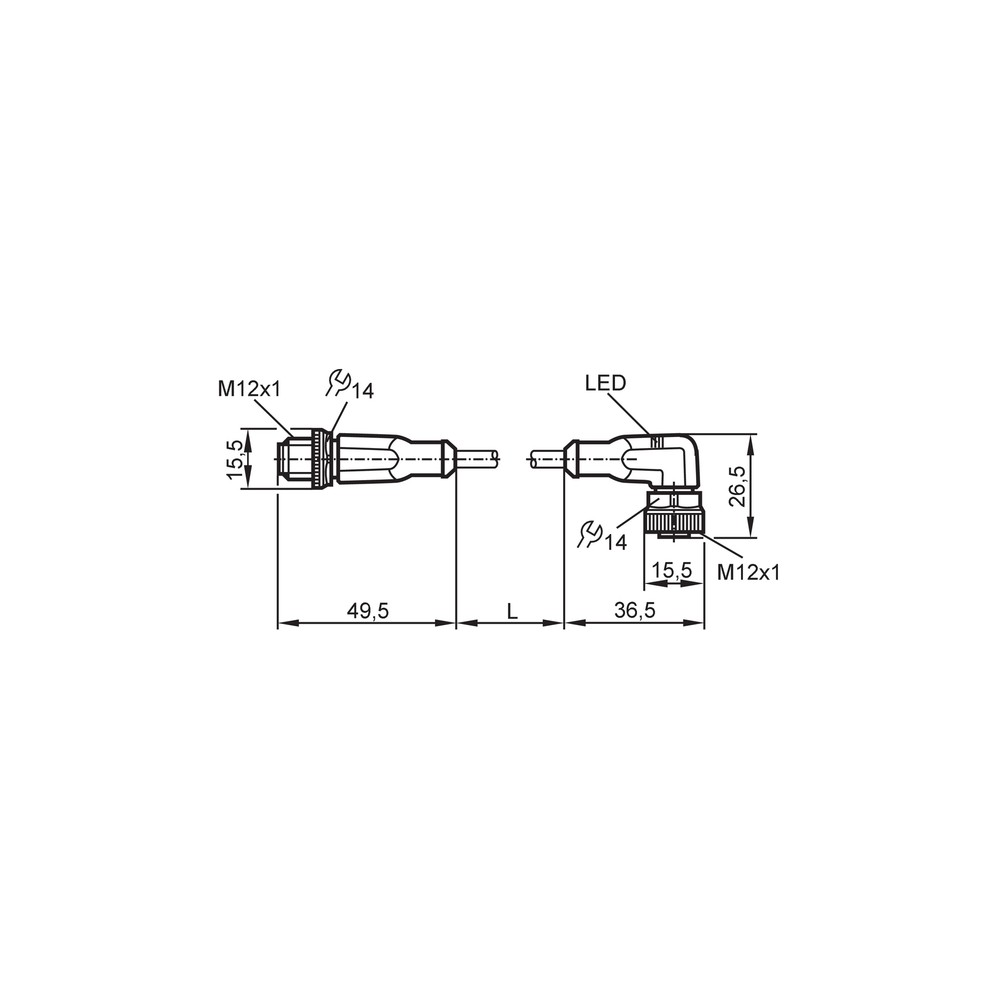

Diagrama Elétrico Desenho Dimensional Pinagem

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não reconhece o sinal ou não comuta.	Possível incompatibilidade de pinagem, função elétrica ou codificação entre o cabo e os dispositivos.	Compare a codificação M12, a pinagem e a função PNP do cabo com os esquemas dos equipamentos conectados antes de substituir o cabo.
O circuito não opera ou apresenta funcionamento intermitente.	Tensão de alimentação fora da faixa especificada, carga acima do limite ou conexão M12 mal assentada.	Meça a tensão no circuito, confirme a carga total e inspecione o assentamento e o aperto das conexões.
Há perda de proteção contra ingresso de contaminantes após a instalação.	Conexão mal acoplada, vedação danificada ou montagem fora das condições necessárias para o grau de proteção declarado.	Verifique o estado da vedação, o acoplamento das conexões e a instalação conforme a ficha técnica; não conclua o grau de proteção apenas pela classe indicada no cabo.
O cabo apresenta dano ou falha durante movimentação.	Raio de flexão abaixo do mínimo, torção ou movimento fora dos limites informados.	Inspecione o trajeto do cabo e compare a instalação com o raio mínimo de 10 x o diâmetro, o esforço de torção e as condições de movimento especificadas.

DOCUMENTAÇÃO TÉCNICA

Ficha técnica EVC054 em português (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo ifm EVC054 e para que serve?

É um cabo de ligação para automação industrial, com conexões M12 reta e angular. A ficha indica uso em aplicações industriais, incluindo máquinas-ferramenta e ambientes com refrigerantes e lubrificantes.

Quais são as conexões e a configuração elétrica do EVC054?

Ele tem conector M12 reto e soquete M12 angular, ambos com codificação A e 3 contatos. A função elétrica declarada é PNP; confirme a pinagem nos equipamentos antes de conectar.

O produto acompanha algum acessório separado?

A ficha não informa acessórios adicionais incluídos. O produto é identificado como um cabo de ligação.

Este cabo serve para alimentação em corrente alternada?

A ficha especifica tensão de operação de 10...36 V DC. Não há especificação de operação em corrente alternada.

Posso usar o EVC054 em conexão M12 com outra codificação?

A conexão especificada é M12 com codificação A. A ficha não declara compatibilidade com outras codificações; confira a interface do dispositivo antes da compra.

O cabo funciona se a carga passar de 4 A?

Não é indicado exceder a capacidade de carga total especificada de 4 A. Verifique a corrente exigida pelo circuito antes de selecionar o cabo.

O equipamento não comuta; preciso trocar o cabo?

Não necessariamente. Antes de trocar, verifique a tensão, a continuidade da conexão, a pinagem e se a função PNP é compatível com o dispositivo.

A conexão fica intermitente quando a máquina se movimenta; o que devo verificar?

Inspecione o roteamento, o aperto das conexões e se o cabo está respeitando o raio mínimo de flexão e os limites de movimento especificados. Procure também danos visíveis no cabo.

Devo comprar este modelo ou um cabo com duas extremidades retas?

Escolha o EVC054 se a instalação exigir conector M12 reto em uma extremidade e soquete M12 angular na outra. Para duas extremidades retas, selecione uma configuração que corresponda à geometria exigida pelo equipamento.

Como evitar danos ao instalar o cabo?

Evite forçar as roscas e respeite o torque de aperto especificado de 0,6...1,5 Nm. Em aplicação flexível, mantenha o raio de curvatura mínimo de 10 vezes o diâmetro do cabo.

GLOSSÁRIO TÉCNICO

Codificação A

Padrão de codificação mecânica indicado para as conexões M12 deste cabo; a codificação não substitui a verificação da pinagem e da compatibilidade elétrica. (Ref.: conexão M12, codificação A)

PNP

Configuração elétrica declarada para o cabo; deve corresponder à interface do circuito conectado. (Ref.: função elétrica PNP)

Grau de proteção IP

Classificação declarada para a proteção do produto contra ingresso de elementos externos, condicionada à instalação adequada. (Ref.: IP 65, IP 67, IP 68 e IP 69K)

Raio mínimo de flexão

Limite geométrico para flexionar o cabo em aplicação flexível; é definido em função do diâmetro do cabo. (Ref.: mín. 10 x diâmetro do cabo)

PUR

Material especificado para o revestimento do cabo. (Ref.: material do revestimento PUR)
