Cabo de Ligação IFM EVC052 M12

Pré-visualizar: EVC052 IFM - Cabo de Ligação IFM Automação Industrial M12 1m PUR PNP IP69K

EVC052 IFM - Cabo de Ligação IFM Automação Industrial M12 1m PUR PNP IP69K

Imagem meramente ilustrativa

R$ 375,00

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC052
EAN: 4021179021739
NCM do produto: 85444200

Destaques do Produto Tipo de Cabo Ligação...mais

Fechar menu

Saiba mais sobre: "EVC052 IFM - Cabo de Ligação IFM Automação Industrial M12 1m PUR PNP IP69K"

Destaques do Produto

Tipo de Cabo

Ligação M12

Comprimento

1 m

Função Elétrica

PNP

Grau de Proteção

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC052 IFM - Cabo de Ligação IFM Automação Industrial M12 1m PUR PNP IP69K

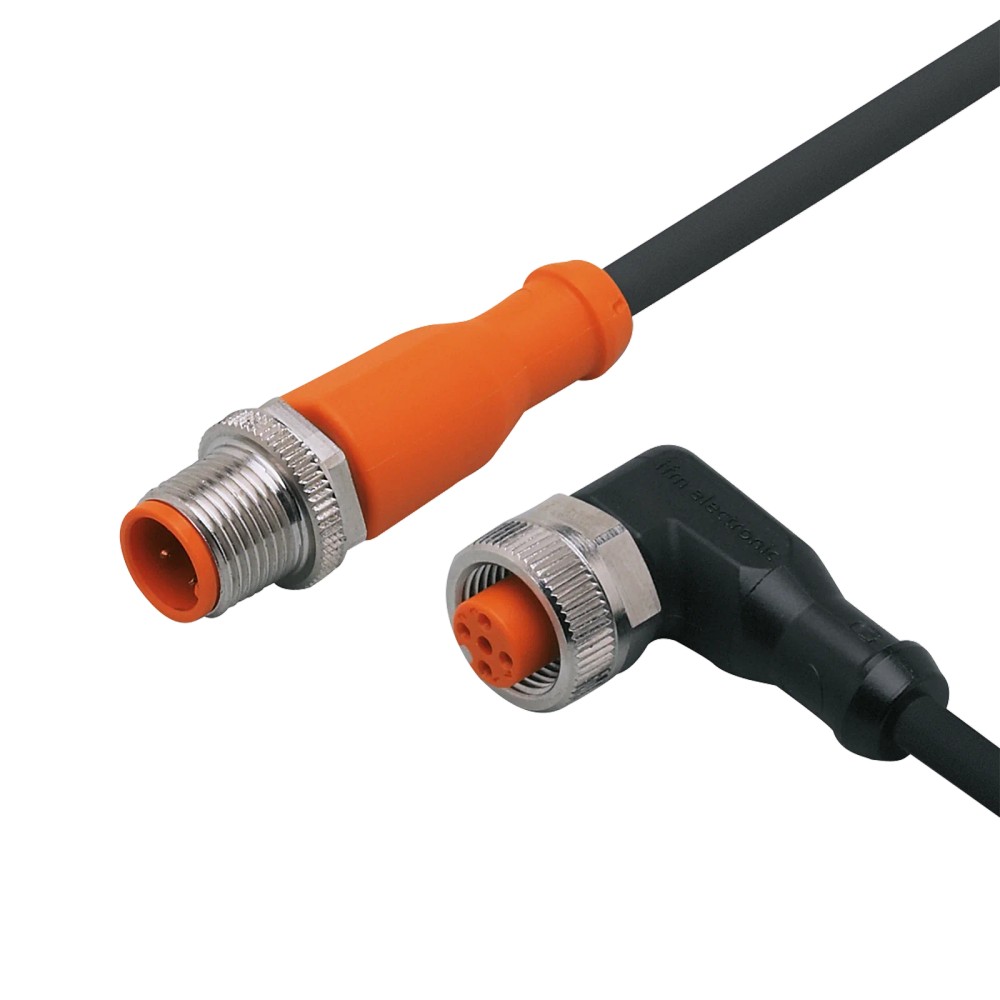

O EVC052 é um cabo de conexão industrial projetado para sensores e atuadores, medindo 1 metro e equipado com conectores M12 (reto e angular). Sua construção em PUR garante durabilidade em ambientes com óleos, enquanto o grau de proteção IP69K assegura vedação completa contra líquidos. É ideal para sistemas PNP, suportando até 4A e oferecendo sinalização de status via LEDs integrados.

PRINCIPAIS ESPECIFICAÇÕES

Comprimento	1 m
Material	PUR
Tipo de Saída	PNP
Proteção IP	IP65, IP67, IP68, IP69K
Conexão	M12
Corrente	4 A
Tensão	10...36 DC V
Temperatura	-25...90 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais com exposição frequente a óleos e lubrificantes
Áreas sujeitas a processos de limpeza rigorosos (IP69K)
Sistemas de esteira móvel (drag chain) devido à resistência mecânica

⚠ Considere outro se precisa de:

Ambientes com temperaturas superiores a 90 °C
Aplicações que exigem blindagem contra interferência eletromagnética
Conexão com dispositivos que não utilizam o padrão M12 A-coded

APLICAÇÕES E USO

Aplicações em máquinas-ferramenta com uso de lubrificantes e refrigerantes
Ambientes industriais com exigência de vedação IP69K (limpeza por jato de água)
Sistemas de automação que exigem cabos flexíveis para esteiras móveis

COMO ESCOLHER

Antes de comprar o EVC052 IFM - Cabo de Ligação IFM Automação Industrial M12 1m PUR PNP IP69K, verifique estes pontos:

Quando selecionar o EVC052

Escolha este modelo para conexões de 1 metro em ambientes industriais exigentes que requerem alta resistência à água e óleos, suportando movimentação cíclica.

Quando buscar alternativas

Busque alternativas se precisar de comprimentos diferentes de 1 metro, cabos blindados contra interferências (EMC) ou operação em temperaturas acima de 90°C.

ESPECIFICAÇÕES TÉCNICAS

Dados do Cabo
Material de revestimento	PUR	Material isolante com alta resistência química e mecânica
Livre de silicone	Sim	Compatibilidade com ambientes sensíveis a contaminação
Livre de halogênio	Sim	Segurança em caso de incêndio (baixa emissão de gases tóxicos)

Dados Elétricos
Tensão de operação	10...36 DC V	Faixa nominal de alimentação elétrica
Capacidade de carga total	4 A	Corrente máxima suportada pelo conjunto
Função elétrica	PNP	Lógica de sinal compatível com sensores

Condições Ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Níveis de vedação contra sólidos e líquidos
Temperatura ambiente	-25...90 °C	Limite de operação térmica

COMPATIBILIDADE

Comunicação

• Digital I/O (PNP)

Conexões

Elétrica 1 x M12 angular; 1 x M12 reto

Processo M12

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Áreas com lavagem de alta pressão (IP69K)	✓	O cabo possui certificação IP69K, resistindo a jatos de alta pressão e temperatura.
Ambientes com necessidade de blindagem (EMC)	✗	O cabo não possui blindagem contra interferência eletromagnética.
Esteiras de movimento constante (Drag Chain)	✓	O material PUR suporta ciclos de curvatura elevados sem fadiga prematura.

INSTALAÇÃO

Como instalar o EVC052 IFM - Cabo de Ligação IFM Automação Industrial M12 1m PUR PNP IP69K

Verifique se o dispositivo está desenergizado antes da conexão.
Alinhe o conector M12 angular com a interface do sensor/atuador.
Insira o conector suavemente até o encaixe total dos pinos.
Rosqueie manualmente a porca de bloqueio niquelada.
Utilize uma chave dinamométrica para aplicar entre 0,6 e 1,5 Nm de torque.

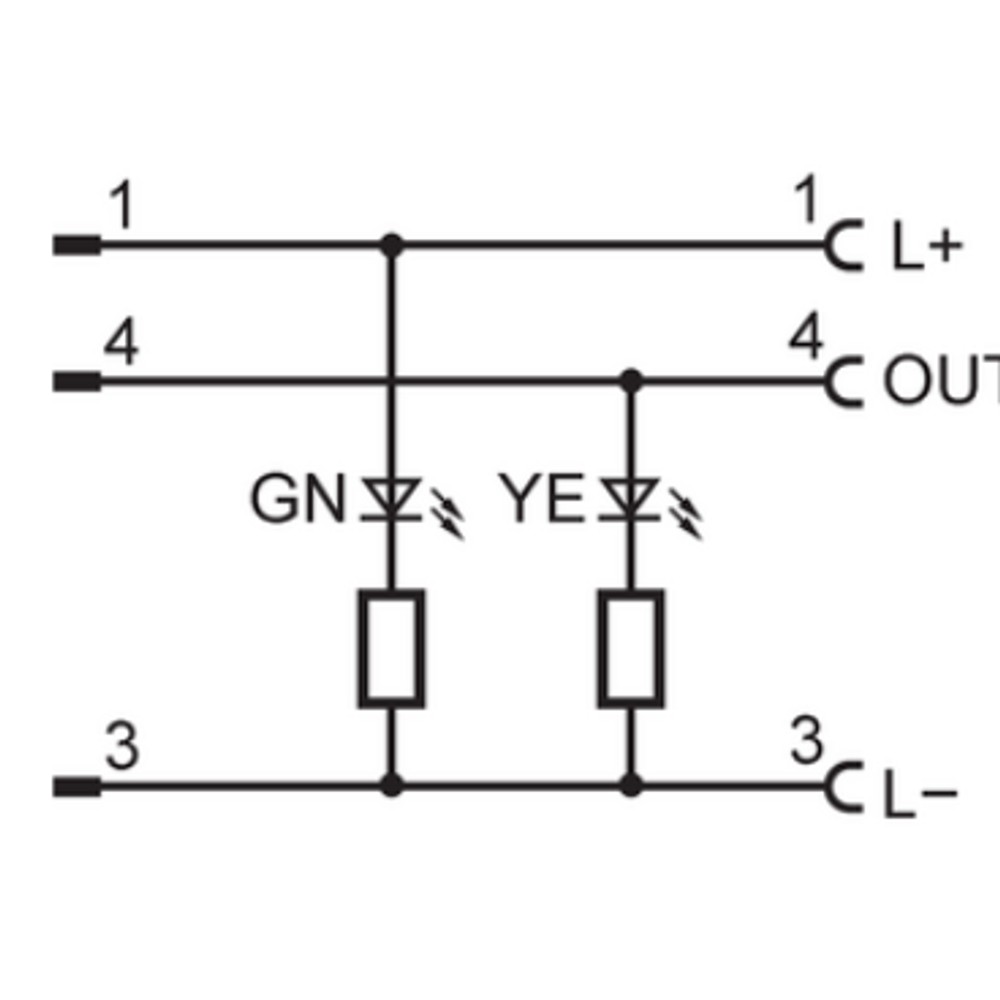

Verifique o acendimento do LED verde para confirmar alimentação e o amarelo para sinalização.

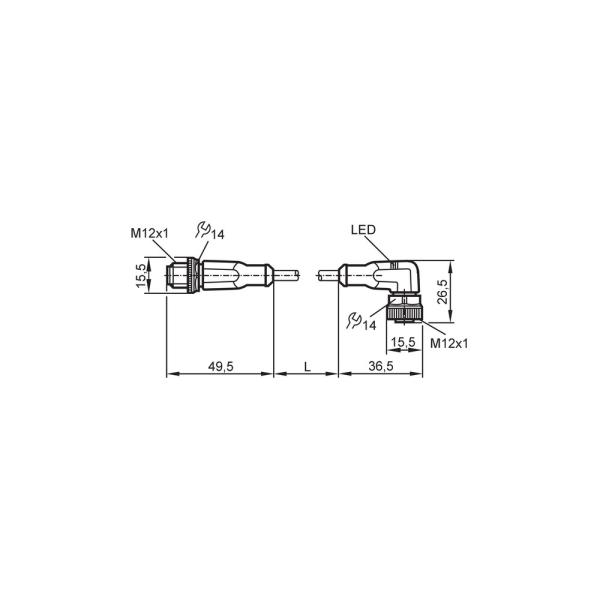

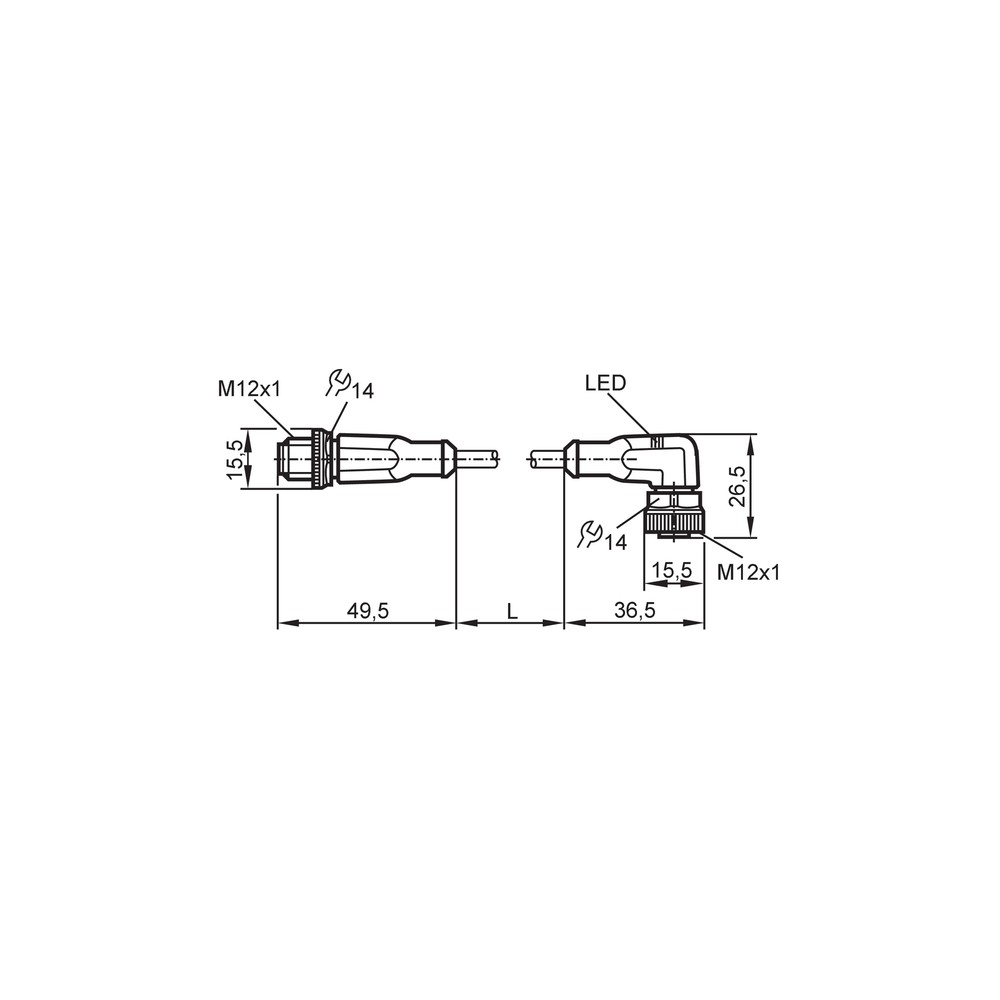

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Entrada de umidade ou falha de conexão física	Torque de aperto fora do especificado (abaixo de 0,6 Nm ou acima de 1,5 Nm)	Utilizar chave dinamométrica para reapertar ou verificar integridade da vedação FKM
Dano interno aos fios ou ruptura da capa	Raio de curvatura menor que 10x o diâmetro do cabo	Inspeção visual da curvatura do cabo em relação ao raio mínimo permitido
LEDs piscando ou sinal instável no CLP	Queda de tensão devido a comprimento excessivo ou carga elevada	Medir a tensão no conector com multímetro durante a operação
Enrijecimento ou degradação da capa do cabo	Incompatibilidade química do PUR com fluidos de limpeza específicos	Verificar a ficha técnica do fluido de limpeza contra a resistência química do poliuretano

DOCUMENTAÇÃO TÉCNICA

Datasheet EVC052 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o cabo EVC052 e para que ele serve?

O EVC052 é um cabo de conexão industrial com conectores M12 (reto e angular) de 1 metro, projetado para transmissão de sinais e alimentação em sistemas de automação.

O que acompanha este cabo na embalagem?

O produto acompanha apenas o conjunto de cabo e conectores integrados, pronto para instalação direta.

Este cabo é blindado?

Este cabo não é indicado para aplicações que exigem blindagem contra interferência eletromagnética (EMC), pois é um modelo não blindado.

Posso usar este cabo em sensores com conexão M8?

Não, este modelo possui conector padrão M12 e não é compatível com sistemas de conexão rápida M8 ou conectores de força de outros padrões.

O que indica quando o LED verde não acende?

O sintoma geralmente é a ausência de sinal no controlador, causado por falha de continuidade ou fio rompido, que pode ser verificado com um multímetro nos terminais.

Como diagnosticar falhas de conexão intermitentes?

Falhas de sinal intermitentes podem ser causadas por torque de aperto insuficiente, permitindo entrada de umidade, verificado pelo reaperto dentro da faixa de 0,6 a 1,5 Nm.

Este cabo é melhor que um cabo de PVC padrão para uso móvel?

O EVC052 é preferível para aplicações com movimentação constante devido à alta resistência da capa PUR, enquanto cabos de PVC comum seriam alternativas mais rígidas e menos duráveis.

Vale a pena trocar um cabo simples por este modelo?

Sim, é tecnicamente superior para ambientes industriais agressivos, pois o PUR (Poliuretano) resiste melhor a óleos e lubrificantes do que cabos comuns de PVC.

Quais cuidados tomar durante a instalação?

A instalação exige alinhamento correto dos pinos e o uso de uma chave dinamométrica para respeitar o torque de 0,6 a 1,5 Nm e garantir a vedação IP69K.

Este cabo pode ser usado em cabines de pintura?

O cabo possui tecnologia sem silicone e sem halogênio, ideal para áreas de montagem de pintura ou ambientes que exigem conformidade ambiental rigorosa.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção contra entrada de poeira e alta pressão/temperatura de água (Ref.: Grau de proteção).

PUR (Poliuretano)

Material de revestimento do cabo altamente resistente à abrasão, óleos e flexão contínua (Ref.: Material de revestimento).

PNP

Tipo de saída de sinal onde a carga é comutada para o polo positivo (Ref.: Função elétrica).

A-coded

Codificação padrão de conectores M12 para sensores e atuadores (Ref.: Conexão elétrica).

Torque de aperto

Força de rotação aplicada para garantir vedação e contato elétrico correto (Ref.: Máx. torque de aperto).
