Cabo de Ligação IFM EVC049 5m

Pré-visualizar: EVC049 IFM - Cabo de Ligação IFM Automação Industrial 5m PUR IP69K

EVC049 IFM - Cabo de Ligação IFM Automação Industrial 5m PUR IP69K

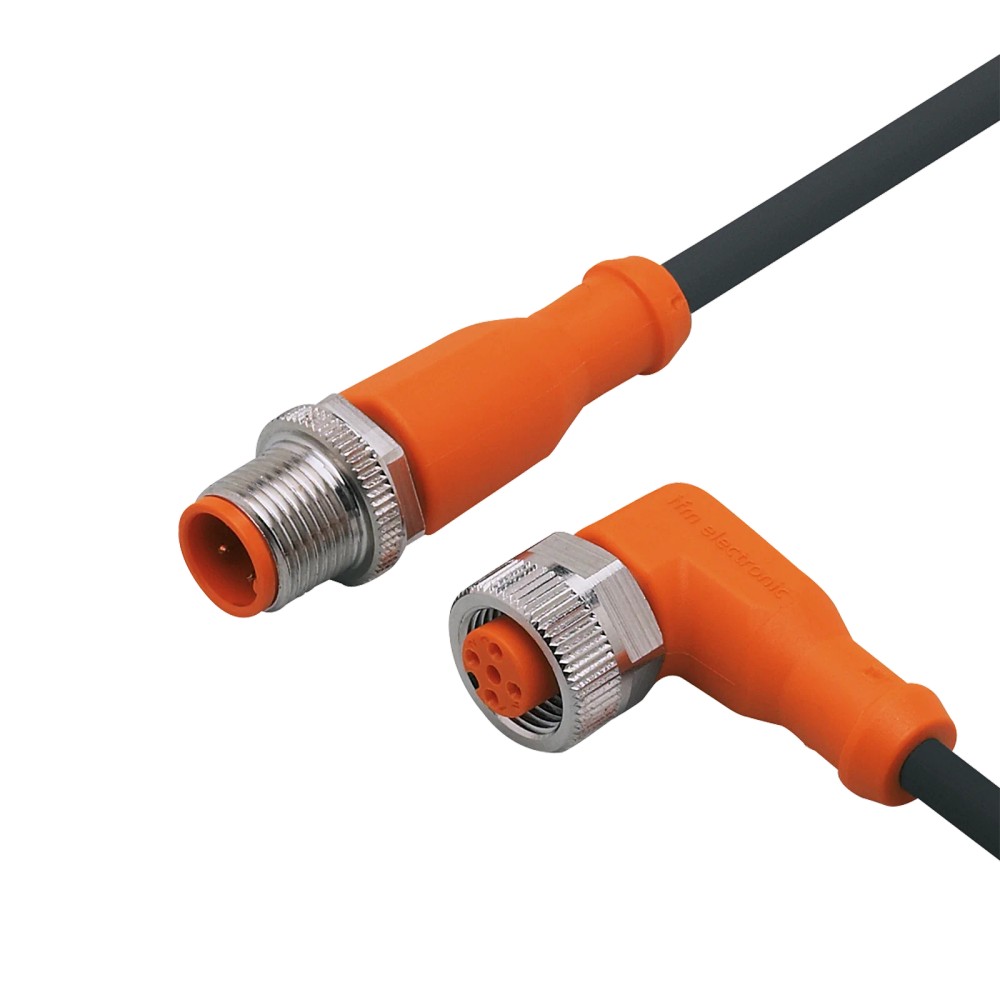

Imagem meramente ilustrativa

R$ 317,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC049
EAN: 4021179021708
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "EVC049 IFM - Cabo de Ligação IFM Automação Industrial 5m PUR IP69K"

Destaques do Produto

Comprimento

5 m

Conector

M12 angular/reto

Material

PUR

Proteção IP

IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de Ligação IFM EVC049 - 5m PUR IP69K

O cabo de ligação EVC049 é uma solução de conexão robusta, desenvolvida para aplicações em automação industrial, máquinas-ferramenta e ambientes expostos a lubrificantes. Com 5 metros de comprimento, possui revestimento em PUR, conectores M12 e grau de proteção IP69K, garantindo confiabilidade e resistência em condições críticas.

PRINCIPAIS ESPECIFICAÇÕES

Marca	IFM
SKU	EVC049
Comprimento	5 m
Material	PUR
Grau de Proteção	IP69K
Tensão	< 250V AC
Corrente	4 A
Peso	159.6 g

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Automação industrial e máquinas de ferramentas
Ambientes com presença de refrigerantes e lubrificantes
Aplicações móveis com ciclos de movimentação (esteiras porta-cabos)
Instalações que requerem grau de proteção IP69K

⚠ Considere outro se precisa de:

Ambientes com radiação UV intensa sem proteção adicional
Aplicações que exigem corrente superior a 4 A
Raio de curvatura inferior a 43 mm (10x o diâmetro)
Uso em atmosferas com solventes químicos incompatíveis com PUR

APLICAÇÕES E USO

Conexão de sensores de proximidade em linhas de montagem
Ambientes industriais com presença de fluidos de corte e lubrificantes
Aplicações em esteiras com movimentação contínua
Sistemas de automação que exigem resistência à lavagem de alta pressão

COMO ESCOLHER

Antes de comprar o Cabo de Ligação IFM EVC049 - 5m PUR IP69K, verifique estes pontos:

Quando escolher o EVC049

Ideal para ambientes agressivos (óleo, refrigeração) onde o cabo sofrerá movimentação constante ou precisa ser higienizado com jato de alta pressão.

Quando buscar outra opção

Se a aplicação for estática, em ambiente limpo, pode-se considerar cabos de PVC menos robustos e de menor custo.

ESPECIFICAÇÕES TÉCNICAS

Dados Mecânicos
Comprimento	5 m	Comprimento nominal do cabo para planejamento de layout.
Material do revestimento	PUR	Poliuretano, indicado para ambientes com óleos e alta movimentação.
Grau de proteção	IP65, IP67, IP68, IP69K	Capacidade de resistência contra líquidos e partículas sólidas.

Dados Elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limite de tensão de isolamento para operação segura.
Capacidade de carga total	4 A	Corrente máxima suportada pelo cabo.
Contatos	Banhados a ouro	Minimizam resistência de contato e corrosão.

COMPATIBILIDADE

Comunicação

• Sinais digitais/analógicos padrão

• Sensores com saída PNP/NPN

• Atuadores de baixa potência

Conexões

Elétrica 5 m, PUR, 3 x 0,34 mm²

Processo M12, angular; codificação A

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Ambientes com óleos lubrificantes	✓	O material PUR é altamente resistente a óleos e lubrificantes industriais.
Submersão contínua em água	✗	IP69K é para jatos de alta pressão, não garante submersão estática prolongada como IP68/69.
Conexão com sensores M12 padrão	✓	Padrão de conexão física e elétrica universal M12 codificação A.

INSTALAÇÃO

Como instalar o Cabo de Ligação IFM EVC049 - 5m PUR IP69K

Verifique a compatibilidade do conector M12 com o equipamento.
Limpe os contatos do dispositivo receptor.
Insira o conector M12 alinhando a guia de codificação.
Rosqueie a porca de travamento manualmente.
Utilize uma chave dinamométrica para aplicar torque entre 0,6 e 1,5 Nm.
Fixe o cabo evitando raios de curvatura inferiores a 43mm.

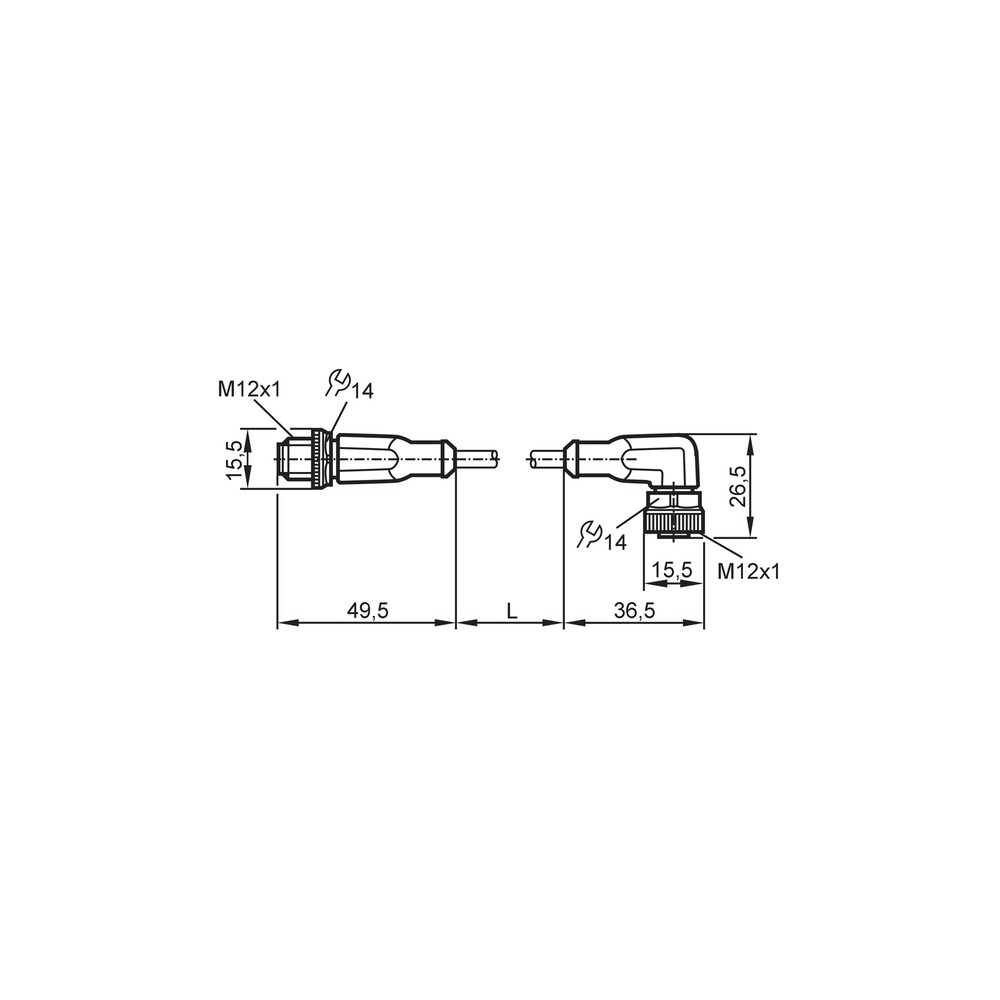

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Interrupção intermitente do sinal.	Tensão mecânica excessiva ou raio de curvatura menor que o permitido.	Verificar integridade do revestimento e se o raio de dobra está acima de 43mm.
Afrouxamento da conexão.	Torque de aperto fora da faixa (0,6 - 1,5 Nm) ou vibração excessiva.	Reapertar a porca de travamento seguindo o torque especificado.
Queda de tensão ou falha de comunicação.	Contaminação dos pinos por líquidos agressivos ou partículas.	Inspecionar os contatos dourados e limpar a vedação FKM.
Deformação do conector ou falha no isolamento.	Corrente acima de 4 A causando aquecimento.	Medir a corrente da carga e comparar com o limite nominal de 4 A.

DOCUMENTAÇÃO TÉCNICA

Folha de Dados Técnicos EVC049 (Datasheet) Desenho em Escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é exatamente este cabo de ligação EVC049 da IFM?

O cabo EVC049 é um componente de conexão industrial com conectores M12 (reto e angular) de 5 polos, projetado para transmitir sinais e alimentação em ambientes automotivos e de automação industrial, suportando até 250 V AC.

Quais são as características físicas que diferenciam este cabo?

Este cabo possui 5 metros de comprimento, revestimento em PUR livre de halogênio e silicone, com contatos banhados a ouro para garantir baixa resistência de contato e alta durabilidade, mesmo sob vibração.

Existem limitações de uso para este modelo?

Este produto não deve ser utilizado em aplicações que excedam 4 A de carga total ou onde a tensão de operação seja superior a 250 V AC / 300 V DC, conforme especificado na ficha técnica.

Em quais ambientes este cabo não é indicado?

Não é recomendado para aplicações subaquáticas contínuas, apesar do grau de proteção IP69K, nem em ambientes com exposição a produtos químicos que degradem o material PUR (poliuretano).

Como diagnosticar uma falha de comunicação usando este cabo?

Sintomas como falha intermitente de sinal podem indicar oxidação nos pinos ou quebra interna do condutor devido à fadiga por dobra, exigindo a substituição da peça.

O que verificar se o sinal está instável ou falhando?

Se houver perda de conexão, verifique o torque de aperto (0,6 a 1,5 Nm) e se o raio de curvatura mínimo de 10 vezes o diâmetro do cabo (4,3 mm) foi respeitado na instalação.

Por que escolher este modelo em vez de um cabo comum?

O EVC049 é preferível em ambientes que exigem alta resistência à abrasão e ciclos de curvatura (acima de 5 milhões), enquanto cabos com revestimento PVC seriam inferiores para estas condições.

Este cabo serve para equipamentos domésticos ou de escritório?

Este cabo foi desenhado para automação industrial, enquanto conectores de uso doméstico não suportam as exigências de grau de proteção IP69K e vibração típicas de chão de fábrica.

Quais cuidados devo tomar durante a instalação?

Ao instalar, evite torcer o cabo além do especificado (± 180°/m) e certifique-se de que a vedação FKM esteja limpa e devidamente assentada para manter a estanqueidade IP69K.

Qual a procedência e compatibilidade deste cabo?

Este produto é fabricado pela ifm electronic e atende aos padrões industriais globais, garantindo compatibilidade com sensores e atuadores que utilizam o padrão de conexão M12 codificação A.

GLOSSÁRIO TÉCNICO

IP69K

Grau de proteção que indica total estanqueidade contra poeira e resistência a lavagens de alta pressão e alta temperatura. (Ref.: Proteção mecânica)

PUR (Poliuretano)

Material do revestimento externo do cabo, conhecido por sua alta resistência mecânica, ao rasgo e a óleos industriais. (Ref.: Material de revestimento)

Codificação A

Padrão de disposição dos pinos no conector M12, garantindo que o acoplamento seja feito apenas com dispositivos compatíveis. (Ref.: Conexão elétrica)

Raio de flexão

O raio mínimo que o cabo pode ser dobrado sem sofrer danos estruturais. Para este modelo é de 10 vezes o diâmetro. (Ref.: Dados mecânicos)

Livre de Halogênio

Característica que garante que, em caso de combustão, o material não libera gases tóxicos ou corrosivos. (Ref.: Composição química)
