Cabo de Ligação IFM EVC048 2m

Pré-visualizar: EVC048 IFM - Cabo de Ligação IFM Automação Industrial 2m PUR IP69K

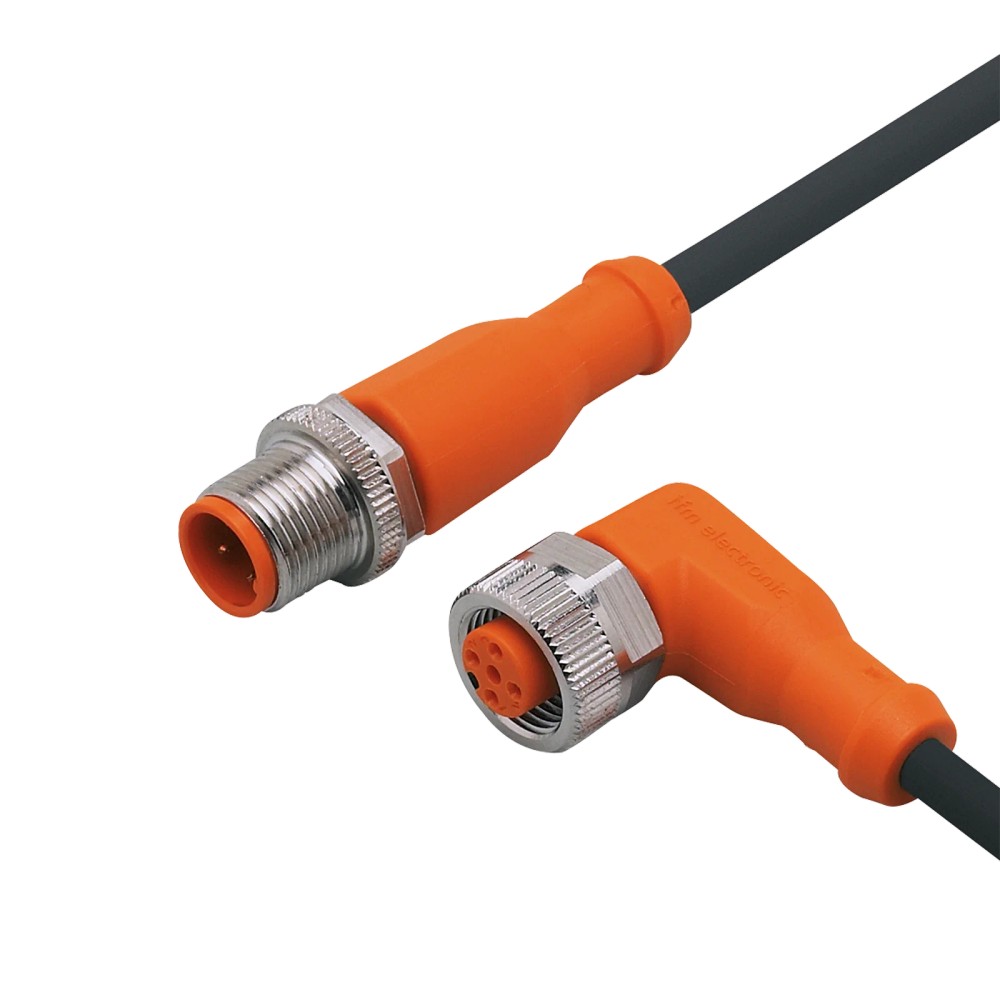

EVC048 IFM - Cabo de Ligação IFM Automação Industrial 2m PUR IP69K

Imagem meramente ilustrativa

R$ 255,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC048
EAN: 4021179021692
NCM do produto: 85444200

Destaques do Produto Comprimento 2 m...mais

Fechar menu

Saiba mais sobre: "EVC048 IFM - Cabo de Ligação IFM Automação Industrial 2m PUR IP69K"

Destaques do Produto

Comprimento

2 m

Conexões

M12 A-coded, 3 contatos; uma reta e uma angular

Revestimento do cabo

PUR

Proteção declarada

IP65, IP67, IP68 e IP69K

Limites elétricos informados

< 250 V AC; < 300 V DC; carga total de 4 A

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o Cabo de ligação IFM EVC048, M12, 2 m, PUR, IP65/IP67/IP68/IP69K

O IFM EVC048 é um cabo de ligação para conectar equipamentos em aplicações de automação industrial. Possui cabo de 2 m em PUR e conexões M12 A-coded de 3 contatos: uma reta e uma angular. Os contatos são banhados a ouro, e o cabo é especificado para tensão de operação inferior a 250 V AC. Sua proteção declarada inclui IP65, IP67, IP68 e IP69K.

PRINCIPAIS ESPECIFICAÇÕES

Modelo	EVC048
Tipo	Cabo de ligação
Comprimento	2 m
Material do cabo	PUR, preto
Conexões	1 x M12 reto e 1 x M12 angular, codificação A
Contatos	3 em cada conexão; banhados a ouro
Tensão de operação	< 250 V AC; ficha também informa < 300 V DC
Proteção	IP65, IP67, IP68 e IP69K
Capacidade de carga total	4 A
Temperatura ambiente	-25...90 °C; cULus: até 75 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que exijam cabo de ligação de 2 m com conexão M12 A-coded de 3 contatos, uma extremidade reta e outra angular.
Aplicações em máquinas-ferramenta e ambientes com refrigerantes ou lubrificantes, conforme a descrição do produto.
Instalações que utilizem cabo PUR sem silicone e sem halogênio e respeitem os limites elétricos, ambientais e de montagem especificados.

⚠ Considere outro se precisa de:

Não selecionar quando o equipamento exigir quantidade de contatos, codificação M12 ou configuração de conectores diferente das especificadas para o EVC048.
Não utilizar acima dos limites declarados de tensão, carga total, temperatura ou torque de aperto das conexões.
Não considerar o cabo adequado a uma aplicação apenas pela classificação IP: confirme que as condições reais de montagem e exposição correspondem às condições aplicáveis dessas classificações.

APLICAÇÕES E USO

Aplicação declarada: ligação em sistemas de automação industrial e máquinas-ferramenta, incluindo ambientes com refrigerantes e lubrificantes; confirme que as condições de exposição e montagem atendem às classificações informadas.
Possibilidade condicionada: conexão entre dispositivos com interfaces M12 A-coded de 3 contatos, desde que pinagem, tensão e carga sejam compatíveis. A ficha não identifica protocolos nem dispositivos específicos.
Para instalação móvel, respeite o raio de flexão mínimo de 10 vezes o diâmetro do cabo e os limites de movimento especificados na ficha.

COMO ESCOLHER

Antes de comprar o Cabo de ligação IFM EVC048, M12, 2 m, PUR, IP65/IP67/IP68/IP69K, verifique estes pontos:

Escolha o EVC048 quando

A instalação exigir 2 m de cabo PUR, conexões M12 A-coded de 3 contatos com configuração reta e angular, e os requisitos elétricos e ambientais estiverem dentro dos valores informados na ficha.

Procure outra configuração quando

O equipamento exigir outro comprimento, outra codificação, número de contatos ou geometria de conector. A ficha não informa equivalência com outras versões; confirme o encaixe e a pinagem no datasheet do equipamento conectado.

Valide antes da aplicação

Verifique tensão, corrente total, temperatura, raio de flexão mínimo e condições de proteção requeridas pela instalação; a ficha informa carga total de 4 A e raio mínimo de flexão de 10 vezes o diâmetro do cabo em aplicação flexível.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	IFM / ifm electronic	Identificação do fabricante informada na ficha do produto.
Código do produto / SKU	EVC048	Código de identificação do cabo.
GTIN	4021179021692	Identificador comercial informado no anúncio.
Tipo de produto	Cabo de ligação	Classificação do produto.
Categoria	Tecnologia de conexão	Categoria indicada nos dados do anúncio.
Aplicações	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários de aplicação declarados na ficha.

Dados elétricos
Tensão de operação AC	< 250 V AC	Limite informado nos atributos principais do anúncio.
Tensão de operação DC	< 300 V DC	Valor adicional informado na ficha técnica do catálogo.
Capacidade de carga total	4 A	Capacidade de carga total declarada; respeitar o limite na aplicação.
Classe de proteção elétrica	II	Classe de proteção indicada na ficha.
Condutores do cabo	3 x 0,34 mm² (42 x Ø 0,1 mm)	Construção elétrica do cabo informada pelo fabricante.

Conexões elétricas
Conexão do cabo	Cabo de 2 m, PUR, sem halogênio, preto, Ø 4,3 mm	Descrição da conexão elétrica e construção do cabo.
Conector	1 x M12 reto; codificação A; 3 contatos dourados	Extremidade especificada como conector reto.
Soquete	1 x M12 angular; codificação A; 3 contatos dourados	Extremidade especificada como soquete angular.
Material do corpo da conexão	TPU, laranja	Material e cor informados para as conexões.
Material do bloqueio	Latão niquelado	Material da peça de bloqueio informado para as conexões.
Material da vedação	FKM	Material de vedação informado na ficha.
Torque máximo de aperto	0,6...1,5 Nm	Faixa indicada para o aperto das conexões.

Materiais e características
Material do cabo	PUR	Material do revestimento declarado nos dados principais.
Sem silicone	Sim	Característica declarada do produto.
Sem halogênio	Sim	Característica declarada do cabo.
Contatos	Banhados a ouro	Acabamento declarado para os contatos.
Tolerâncias para dobras e deslocamentos	Sim	Característica indicada na ficha; respeitar os limites mecânicos especificados.

Condições ambientais e mecânicas
Grau de proteção	IP65, IP67, IP68 e IP69K	Classificações de proteção informadas; a adequação depende das condições de montagem e exposição.
Temperatura ambiente	-25...90 °C	Faixa de temperatura ambiente indicada na ficha.
Limite de temperatura cULus	Até 75 °C	Observação específica para cULus indicada pelo fabricante.
Temperatura ambiente em movimento	-25...90 °C	Faixa informada para condição móvel.
Temperatura de armazenamento	-25...55 °C	Faixa de armazenamento declarada.
Umidade de armazenamento	10...100 %	Faixa indicada para armazenamento.
Condições climáticas de armazenamento	1K22 / DIN 60721-3-1	Referência climática de armazenamento informada na ficha.
Raio mínimo de flexão em aplicação flexível	10 x diâmetro do cabo	Raio mínimo declarado para aplicação flexível; não reduzir esse valor.
Ciclos de curvatura	> 5 milhões	Valor informado na ficha para ciclos de curvatura.
Esforço de torção	± 180 °/m	Esforço de torção indicado pelo fabricante.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condições específicas associadas ao valor de velocidade informado.

Dados físicos e logísticos
Comprimento	2 m	Comprimento nominal do cabo.
Diâmetro do cabo	4,3 mm	Diâmetro informado na descrição da conexão elétrica do cabo.
Peso	93,5 g	Peso declarado no conjunto de dados do catálogo.
Unidades por embalagem	1 peça	Quantidade informada por embalagem.
NCM	8544.42.00	Classificação fiscal indicada no conjunto de dados do catálogo.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. A conexão M12 A-coded e os três contatos descrevem a interface física, mas não confirmam compatibilidade com um protocolo ou dispositivo específico.

Conexões

Elétrica Cabo com condutores 3 x 0,34 mm²; tensão de operação informada como < 250 V AC e < 300 V DC; capacidade de carga total de 4 A. Conexões com 3 contatos banhados a ouro, codificação A. Verifique pinagem e requisitos elétricos do equipamento antes de conectar.

Processo Não aplicável: trata-se de um cabo de ligação com conexões elétricas M12; não há conexão de processo indicada na ficha.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conexão M12 A-coded de 3 contatos e requisitos elétricos dentro dos limites informados	✓	A ficha especifica conexão M12 A-coded com 3 contatos nas duas extremidades e informa os limites de tensão e carga. A pinagem do equipamento deve ser confirmada separadamente.
Instalação que requer uma conexão reta e outra angular	✓	A ficha descreve 1 conector M12 reto e 1 soquete M12 angular.
Equipamento que exige outro código M12, outro número de contatos ou pinagem não verificada	✗	A ficha do EVC048 não declara compatibilidade mecânica ou elétrica com configurações diferentes; compare as especificações das interfaces antes da conexão.
Aplicação que ultrapassa 4 A de carga total ou os limites de tensão indicados	✗	A ficha informa capacidade de carga total de 4 A e tensão inferior a 250 V AC e inferior a 300 V DC.
Uso em ambiente com refrigerantes ou lubrificantes em aplicação industrial	✓	A descrição do produto cita máquinas-ferramenta, refrigerantes e lubrificantes como aplicações; confirme também as condições específicas de instalação e exposição.

INSTALAÇÃO

Como instalar o Cabo de ligação IFM EVC048, M12, 2 m, PUR, IP65/IP67/IP68/IP69K

Confirme que os equipamentos a conectar aceitam conexão M12 A-coded de 3 contatos e verifique a pinagem no datasheet de cada equipamento.
Confira os requisitos de tensão e corrente da instalação em relação aos limites elétricos informados para o cabo.
Planeje o percurso para que o cabo não fique tensionado, esmagado ou sujeito a curvatura inferior ao raio mínimo especificado para aplicação flexível.
Alinhe as conexões M12 antes de rosquear, evitando forçar ou cruzar a rosca.
Aperte as conexões dentro da faixa de torque indicada de 0,6...1,5 Nm.
Após a montagem, inspecione o assentamento das conexões e confirme a continuidade e o funcionamento do circuito conforme o procedimento do equipamento conectado.

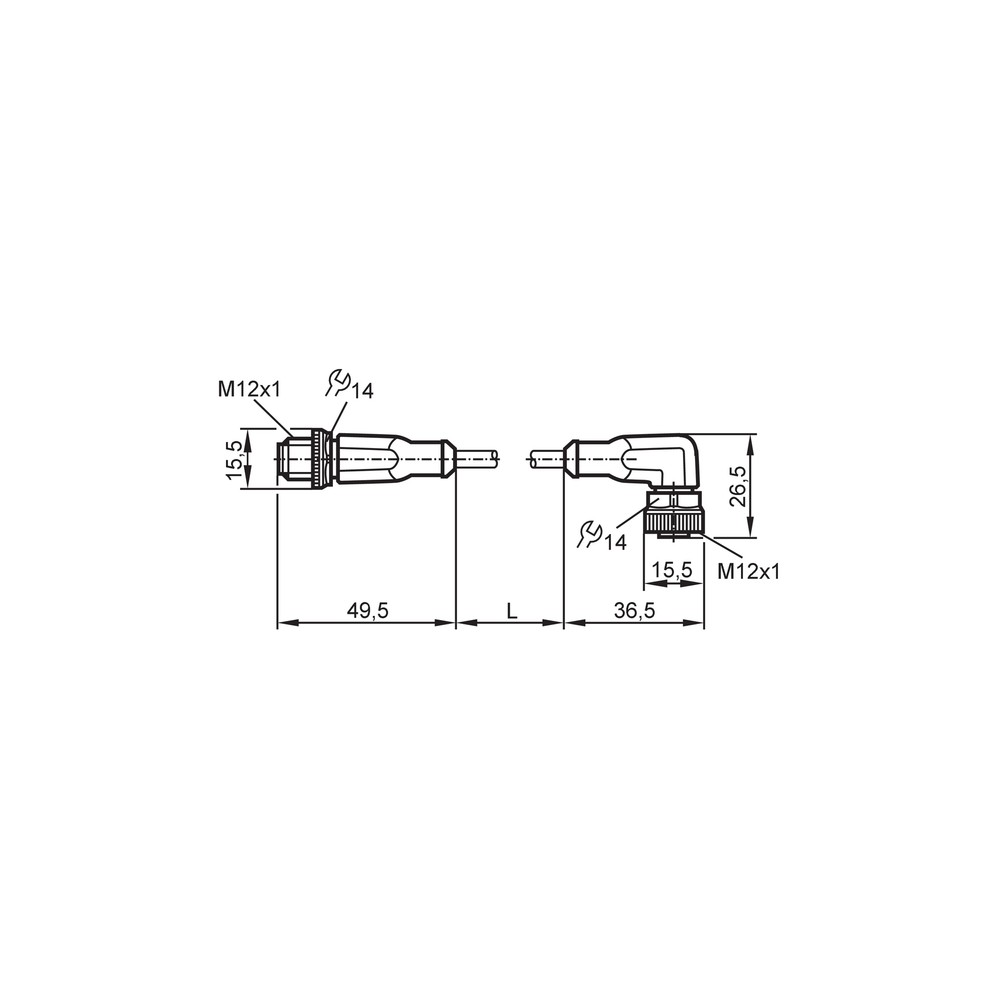

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não é reconhecido ou não funciona.	Pinagem incompatível, conexão incorretamente acoplada ou falha em um dos condutores.	Confirme a pinagem nos documentos dos equipamentos, verifique o encaixe das conexões e teste a continuidade dos condutores com a instalação desenergizada.
Intermitência durante o movimento do cabo.	Curvatura abaixo do mínimo especificado, tração ou dano mecânico nos condutores.	Inspecione o percurso e o estado do cabo; em aplicação flexível, compare a curvatura instalada com o mínimo de 10 vezes o diâmetro do cabo.
Aquecimento ou interrupção da conexão sob carga.	Carga elétrica acima da capacidade total declarada ou contato/conexão com encaixe inadequado.	Meça a carga do circuito e compare com o limite de 4 A; com a alimentação isolada, inspecione o acoplamento e os contatos.
Umidade ou contaminantes observados na interface após exposição ambiental.	Conexão não assentada corretamente ou condições de instalação/exposição incompatíveis com a proteção requerida.	Verifique o acoplamento, a vedação e as condições de montagem; confirme no datasheet se a classificação IP aplicável corresponde à exposição real.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC048 em português (Datasheet) Desenho em escala IFM EVC048 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC048 e para que serve?

É um cabo de ligação para aplicações de automação industrial. A ficha especifica 2 m de cabo e conexões M12 A-coded de 3 contatos, uma reta e uma angular.

Quais são as conexões e os limites elétricos do EVC048?

Ele possui um conector M12 reto e um soquete M12 angular, ambos A-coded e com 3 contatos. A ficha informa < 250 V AC, < 300 V DC e carga total de 4 A; confirme a pinagem com o equipamento conectado.

O que acompanha a compra?

A ficha informa uma peça por embalagem: o cabo de ligação EVC048. Não há acessórios adicionais listados.

O EVC048 serve para conexão M12 com outra codificação ou quantidade de contatos?

A ficha especifica conexões M12 A-coded de 3 contatos e não declara compatibilidade com outras codificações ou configurações. Compare a interface e a pinagem do equipamento antes de selecionar.

Posso usar este cabo se a instalação exigir corrente acima de 4 A?

Não: a ficha declara capacidade de carga total de 4 A. Para uma carga superior, selecione uma solução cuja especificação elétrica atenda ao requisito.

O equipamento não funciona depois de conectar o cabo; o que devo verificar?

Verifique primeiro se as conexões estão completamente acopladas e se a pinagem do EVC048 corresponde à do equipamento. Com a instalação desenergizada, também é possível conferir a continuidade dos condutores.

O sinal fica intermitente quando o cabo se move; qual pode ser a causa?

Uma causa possível é curvatura menor que o mínimo especificado ou dano mecânico no cabo. Inspecione o percurso e confira o raio de flexão requerido para aplicação flexível.

É melhor comprar este cabo ou adquirir conectores e cabo separadamente?

O EVC048 é fornecido como uma peça de cabo de ligação com comprimento e configuração de conexões definidos. Se a instalação exigir outros comprimentos ou interfaces, compare as especificações antes de optar por componentes separados.

Como evitar danos ao instalar o EVC048?

Alinhe as conexões antes de rosquear, evite forçar a rosca e respeite o torque indicado de 0,6...1,5 Nm. Em aplicação flexível, não ultrapasse o limite de curvatura especificado.

O EVC048 pode ser usado em máquinas-ferramenta com refrigerantes ou lubrificantes?

A ficha cita máquinas-ferramenta e aplicações com refrigerantes e lubrificantes. Confirme se as condições reais de exposição, montagem e temperatura atendem aos limites do produto.

GLOSSÁRIO TÉCNICO

Codificação M12 A

Identificação da configuração da interface M12 indicada para as conexões do cabo; deve corresponder à interface do dispositivo.

IP69K

Uma das classificações de proteção declaradas para o produto; a aplicação depende das condições de montagem e exposição.

PUR

Material especificado para o revestimento do cabo.

Raio mínimo de flexão

Limite de curvatura indicado para aplicação flexível, expresso em múltiplos do diâmetro do cabo.

Carga total

Capacidade de carga elétrica total declarada para o cabo; não deve ser excedida na aplicação.
