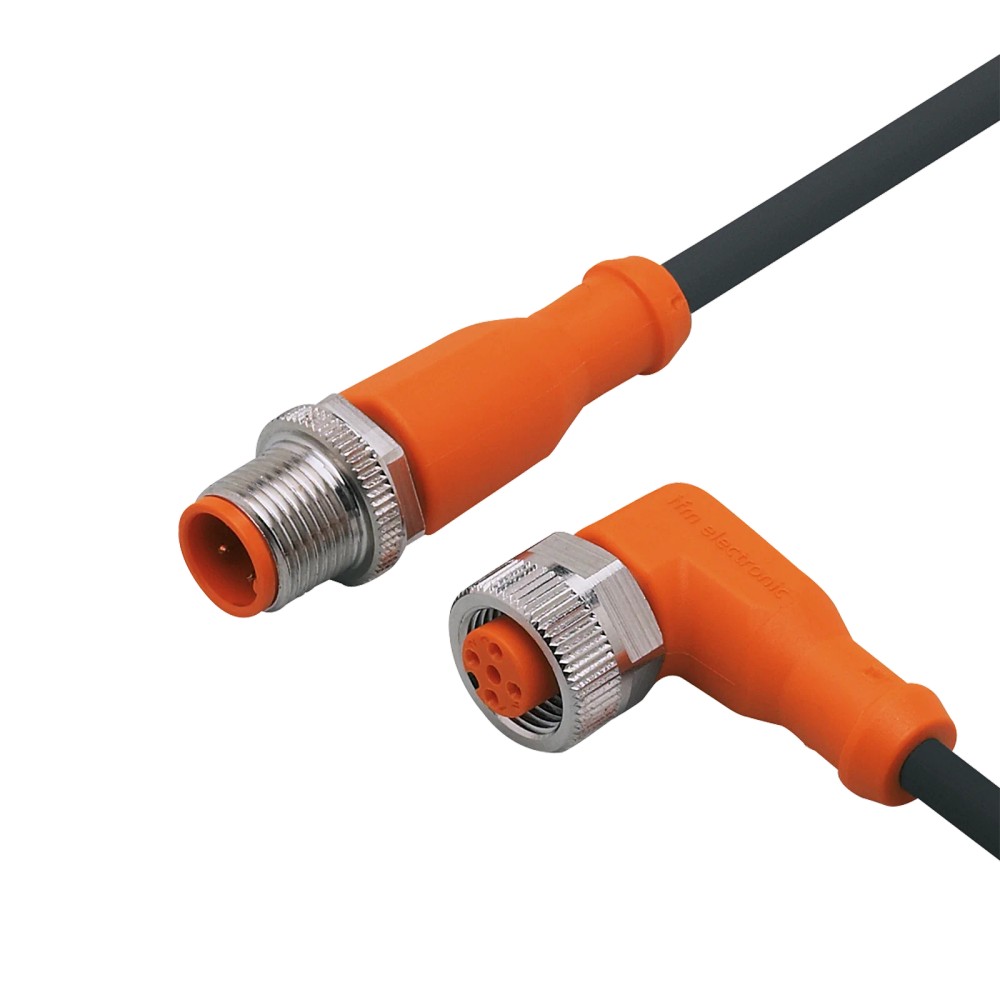

EVC045 IFM - Cabo de Ligação IFM Automação Industrial 0,3m PUR IP69K

Imagem meramente ilustrativa

R$ 222,84

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC045
EAN: 4021179021661
NCM do produto: 85444200

Destaques do Produto Comprimento 0,3 m...mais

Fechar menu

Saiba mais sobre: "EVC045 IFM - Cabo de Ligação IFM Automação Industrial 0,3m PUR IP69K"

Destaques do Produto

Comprimento

0,3 m

Conectores

M12 reto e M12 angular, codificação A

Número de contatos

Tensão de operação

< 250 V AC

Proteção

IP65, IP67, IP68 e IP69K

Ambiente de aplicação

Aplicações industriais; máquinas-ferramentas e uso com refrigerantes e lubrificantes conforme descrição do produto

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC045 IFM - Cabo de Ligação IFM Automação Industrial 0,3m PUR IP69K

O EVC045 é um cabo de ligação para conexões de automação industrial. Possui 0,3 m de comprimento, conectores M12 de 3 contatos com codificação A e proteção indicada como IP65, IP67, IP68 e IP69K. O cabo é revestido em PUR e tem contatos banhados a ouro; a ficha também informa ausência de silicone e halogênio.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação
Comprimento	0,3 m
Conexões	1 x M12 reto e 1 x M12 angular; codificação A
Contatos	3 por conector, banhados a ouro
Material do cabo	PUR; preto; Ø 4,3 mm
Condutores	3 x 0,34 mm² (42 x Ø 0,1 mm)
Tensão de operação	< 250 V AC
Grau de proteção informado	IP65, IP67, IP68 e IP69K
Temperatura de operação	-25...90 °C
Corrente por contato	4 A

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de automação industrial que requeiram cabo de 0,3 m, conectores M12 de 3 contatos e codificação A, desde que a interface do equipamento corresponda mecanicamente e eletricamente.
Aplicações em máquinas-ferramentas e em ambientes com refrigerantes e lubrificantes, conforme a aplicação informada na ficha.
Instalações que necessitem de uma extremidade M12 reta e outra angular, observando a orientação e o espaço disponível.

⚠ Considere outro se precisa de:

Não selecionar sem confirmar a correspondência de codificação, número de contatos, pinagem e requisitos elétricos do equipamento; a ficha não identifica protocolos ou dispositivos específicos.
Não usar se a instalação exigir comprimento diferente de 0,3 m ou configuração de conectores diferente da especificada.
Não exceder os limites elétricos e ambientais declarados pelo fabricante; verificar no datasheet as condições associadas às classificações de proteção.

APLICAÇÕES E USO

Uso comprovadamente indicado na ficha: conexão em aplicações industriais e de automação industrial, inclusive em máquinas-ferramentas e aplicações com refrigerantes e lubrificantes.
Para instalação em ambiente sujeito a lavagem ou exposição a líquidos, compare a condição real com as classificações IP65, IP67, IP68 e IP69K e com as condições de montagem especificadas no datasheet; a classificação, por si só, não define todos os parâmetros de exposição.
Em aplicação flexível, respeite o raio mínimo declarado de 10 vezes o diâmetro do cabo. A velocidade máxima registrada de 3,3 m/s aplica-se à condição indicada de deslocamento horizontal de 5 m e aceleração máxima de 5 m/s².
Compatibilidade com um sensor, atuador, protocolo ou pinagem específica não está identificada na ficha e deve ser confirmada na documentação do equipamento conectado.

COMO ESCOLHER

Antes de comprar o EVC045 IFM - Cabo de Ligação IFM Automação Industrial 0,3m PUR IP69K, verifique estes pontos:

Escolha o EVC045 quando

A aplicação requerer cabo de ligação de 0,3 m, conectores M12 codificação A com 3 contatos, uma extremidade reta e outra angular, e os requisitos elétricos e ambientais forem compatíveis com os dados do datasheet.

Procure outra configuração quando

O equipamento exigir outro comprimento, quantidade de contatos, codificação ou formato de conector. A ficha não fornece pinagem nem identifica protocolos ou modelos de equipamentos compatíveis; confirme esses pontos no datasheet e na documentação do dispositivo antes da seleção.

ESPECIFICAÇÕES TÉCNICAS

Identificação e fornecimento
Produto	Cabo de ligação ifm EVC045	Identificação do produto na ficha.
Marca	IFM / ifm electronic	Fabricante indicado nos dados do produto.
SKU e part number do anúncio	EVC045	Código usado para identificar o item no anúncio.
GTIN	4021179021661	Identificação comercial global informada.
Part number adicional do dataset	VDOAH030MSS00,3H03STGH030MSS	Código adicional presente no dataset; confirme a correspondência com o fabricante ao pesquisar documentação.
Quantidade da embalagem	1 peça	Quantidade informada no dataset.
Peso	43,8 g	Peso informado no dataset.
Categoria	Cabos de ligação e conectores / Tecnologia de conexão	Classificação comercial do produto.
NCM	8544.42.00	Código fiscal informado no dataset.

Aplicação
Aplicações indicadas	Aplicações industriais e automação industrial; máquinas-ferramentas; refrigerantes e lubrificantes	Usos descritos na ficha do produto.
Característica de aplicação	Tolerâncias para dobras e deslocamentos	Característica declarada; respeitar os limites de flexão e movimento do datasheet.
Padrão informado	1K22 / DIN 60721-3-1	Referência registrada no dataset; consultar o datasheet para interpretação e condições aplicáveis.

Dados elétricos
Tensão de operação	< 250 V AC	Valor de tensão informado nos atributos prioritários do anúncio.
Tensão AC máxima no dataset	250 V AC	Limite registrado no dataset; observar a indicação de operação < 250 V AC no anúncio.
Tensão DC máxima	300 V DC	Valor registrado no dataset; validar condições de aplicação no datasheet.
Corrente por contato	4 A	Corrente indicada por contato; não representa necessariamente uma corrente total do cabo.
Categoria de isolação	Classe II	Classificação informada no dataset.
Condutores	3 x 0,34 mm² (42 x Ø 0,1 mm)	Construção elétrica do cabo registrada na especificação.

Conexões e contatos
Lado 1	1 x M12, reto; codificação A; 3 contatos dourados; corpo TPU laranja; bloqueio em latão niquelado; torque máximo de aperto 0,6...1,5 Nm	Configuração e materiais declarados para o conector reto.
Lado 2	1 x M12, angular; codificação A; 3 contatos dourados; corpo TPU laranja; bloqueio em latão niquelado; vedação FKM; torque máximo de aperto 0,6...1,5 Nm	Configuração e materiais declarados para o conector angular.
Contatos	Banhados a ouro	Acabamento dos contatos declarado na ficha.
Torque de aperto	0,6...1,5 Nm	Faixa máxima declarada para os elementos de bloqueio dos conectores; respeitar o datasheet.

Dados mecânicos
Comprimento	0,3 m	Comprimento nominal informado no anúncio.
Material do revestimento	PUR	Material declarado para o cabo.
Material do corpo dos conectores	TPU	Material informado para os corpos dos conectores.
Corpo do cabo	Preto	Cor registrada na especificação do cabo.
Diâmetro externo do cabo	Ø 4,3 mm	Dimensão registrada na especificação.
Raio mínimo de flexão em aplicação flexível	10 x diâmetro do cabo	Requisito declarado para aplicação flexível; aplicar ao diâmetro do cabo, não interpretar como raio fixo.
Esforço de torção	± 180 °/m	Valor registrado no dataset; consultar o datasheet para as condições de ensaio e aplicação.
Ciclos de curvatura	> 5 Mio.	Valor registrado no dataset; as condições de ensaio devem ser verificadas no datasheet.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição específica informada no dataset; não extrapolar para outras geometrias ou acelerações.
Material da porca de bloqueio	Latão niquelado	Material informado para o bloqueio dos conectores.
Vedação	FKM no lado angular	Material de vedação indicado para o conector angular.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68 e IP69K	Classificações informadas na ficha; verificar no datasheet as condições de montagem, ensaio e duração aplicáveis.
Temperatura de operação	-25...90 °C	Faixa de temperatura registrada no dataset.
Temperatura de armazenamento	-25...55 °C	Faixa de armazenamento registrada no dataset.
Umidade de armazenamento	10...100 %	Faixa registrada no dataset; condições complementares não especificadas.
Sem silicone	Sim	Característica declarada no anúncio.
Sem halogênio	Sim	Característica declarada no anúncio.

Documentação e referências
Datasheet	https://media.ifm.com/dam/e85a66c5-e759-4ef7-9488-793c5ebe710b/Original/EVC045-01_PT-BR.pdf	Documento técnico do fabricante fornecido no anúncio.
Página do produto	https://www.ifm.com/br/pt/product/EVC045	Página de produto IFM informada na ficha.
Desenho em escala	https://media.ifm.com/dam/f692c6f0-1b8a-4c03-a72d-b5685b4c0e34/pim,w_0.9;r_pad,w_2000,h_1.01,bc_white/P_MZ_SuV_0248.png	Desenho indicado no anúncio; consultar para dimensões disponíveis.

COMPATIBILIDADE

Comunicação

• A ficha não informa protocolo de comunicação nem compatibilidade com protocolos específicos.

Conexões

Elétrica Cabo com 3 condutores de 0,34 mm²; conectores M12 de 3 contatos, codificação A, em ambas as extremidades. Tensão de operação informada: < 250 V AC; corrente por contato: 4 A. Confirmar pinagem e requisitos elétricos do equipamento no datasheet antes da conexão.

Processo Não se aplica: trata-se de cabo de ligação com conectores M12, sem conexão de processo especificada.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com interface M12 codificação A, 3 contatos, e requisitos elétricos dentro dos dados do cabo	✓	A configuração declarada do cabo corresponde a esses atributos; é necessário confirmar pinagem e compatibilidade elétrica no equipamento.
Equipamento que exige outro número de contatos, outra codificação ou outro tipo de conector	✗	A configuração declarada é M12 codificação A, com 3 contatos, reto em uma extremidade e angular na outra.
Integração por protocolo de comunicação específico	✗	A ficha não declara protocolo nem atribuição de sinais; não é possível confirmar compatibilidade de protocolo apenas pelos dados fornecidos.
Instalação com requisitos de comprimento diferentes de 0,3 m	✗	O comprimento especificado para este produto é 0,3 m.

INSTALAÇÃO

Como instalar o EVC045 IFM - Cabo de Ligação IFM Automação Industrial 0,3m PUR IP69K

Confirme que os dois equipamentos têm conectores M12 codificação A com 3 contatos e que a pinagem requerida corresponde à documentação do sistema.
Verifique se o comprimento de 0,3 m e a orientação dos conectores — um reto e outro angular — atendem ao espaço e ao encaminhamento disponíveis.
Desenergize o circuito antes de conectar ou desconectar o cabo.
Inspecione conectores, contatos e vedação; não conecte componentes com sujeira, danos ou incompatibilidade visível.
Acople e aperte o bloqueio respeitando o torque declarado de 0,6...1,5 Nm; evite torcer o cabo durante o aperto.
Encaminhe o cabo sem exceder o raio mínimo de flexão de 10 vezes o diâmetro em aplicação flexível e confira o funcionamento conforme o procedimento do equipamento.

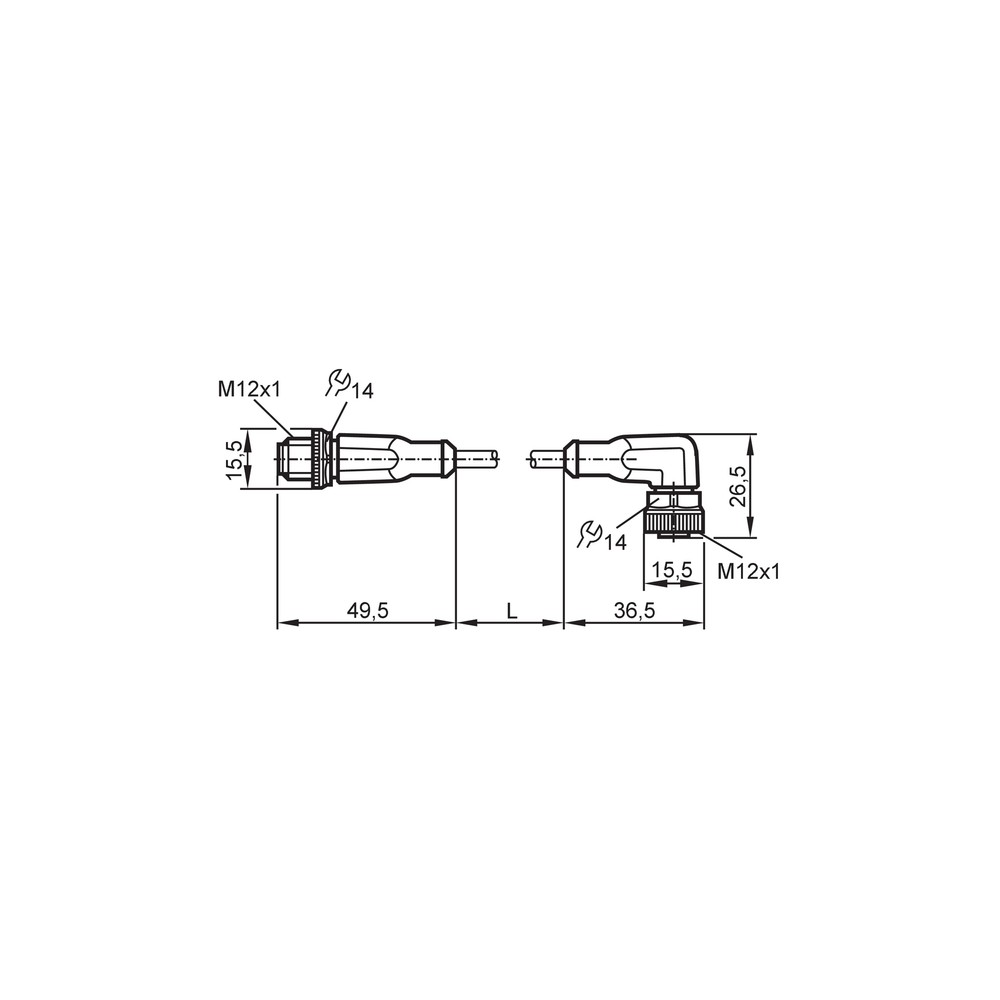

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
Sem sinal ou alimentação no equipamento conectado.	Conector não totalmente acoplado, contato contaminado ou incompatibilidade de pinagem entre cabo e dispositivo.	Desenergize o circuito, inspecione os contatos e confira a pinagem nos documentos do cabo e do equipamento; reconecte sem forçar.
Conexão intermitente durante o movimento da máquina.	Cabo dobrado abaixo do raio mínimo declarado, esforço mecânico ou encaminhamento incompatível com a condição de movimento.	Inspecione o trajeto e o ponto de flexão; compare o raio com 10 vezes o diâmetro do cabo e verifique se a condição de movimento corresponde aos limites do datasheet.
Umidade ou contaminantes observados na conexão.	Conector não apertado adequadamente, vedação comprometida ou montagem fora das condições associadas ao grau IP.	Verifique acoplamento, torque dentro de 0,6...1,5 Nm, integridade da vedação do lado angular e condições de montagem no datasheet.
Aquecimento ou falha elétrica no circuito.	Carga acima dos limites declarados ou conexão com requisitos elétricos/pinagem incompatíveis.	Meça tensão e corrente do circuito e compare com a tensão de operação indicada e o limite de 4 A por contato; confirme também a pinagem antes de substituir o cabo.

DOCUMENTAÇÃO TÉCNICA

Datasheet IFM EVC045 (PT-BR) (Datasheet) Desenho em escala IFM (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC045 e para quem ele serve?

É um cabo de ligação IFM de 0,3 m para conexões de automação industrial. Destina-se a aplicações em que correspondam os conectores M12 codificação A, com 3 contatos, e os requisitos elétricos e ambientais declarados.

O que acompanha o produto?

A ficha informa uma peça: o cabo de ligação EVC045. Não há acessórios inclusos especificados.

O EVC045 serve para qualquer equipamento com conector M12?

Não é possível confirmar compatibilidade apenas pelo formato M12. Confira codificação, número de contatos, pinagem e requisitos elétricos do equipamento.

Posso usar este cabo com um protocolo de comunicação específico?

A ficha não declara protocolo nem atribuição de sinais. Confirme a pinagem e os requisitos do protocolo na documentação dos dispositivos conectados.

Para que o EVC045 não serve?

A configuração descrita não corresponde a uma instalação que exija comprimento diferente de 0,3 m ou conectores com outra codificação, quantidade de contatos ou formato. Verifique a configuração exigida antes de selecionar.

Posso substituir com ele um cabo de 4 contatos ou de codificação diferente?

Não, se o equipamento exigir esses atributos diferentes: o EVC045 é especificado com M12 codificação A e 3 contatos. Confirme também a pinagem antes da compra.

O equipamento parou de receber sinal; devo trocar o cabo?

Não necessariamente; confira primeiro acoplamento, contaminação dos contatos e correspondência da pinagem. Faça a inspeção com o circuito desenergizado.

O sinal falha quando a máquina se movimenta; o que verificar?

Inspecione flexões, esforço mecânico e encaminhamento do cabo antes de substituí-lo. Em aplicação flexível, a ficha declara raio mínimo de 10 vezes o diâmetro do cabo.

Como escolher entre o EVC045 e outra configuração de cabo?

Escolha o EVC045 quando forem necessários 0,3 m, conectores M12 codificação A de 3 contatos e a configuração reto-angular. Para outro comprimento ou configuração, selecione uma versão correspondente e valide a pinagem.

Que cuidados devo ter ao instalar o EVC045?

Desenergize o circuito, confirme a correspondência elétrica e mecânica e aperte os conectores entre 0,6 e 1,5 Nm. Evite torcer o cabo e respeite o raio mínimo de flexão aplicável.
