Cabo de Ligação IFM EVC044 M12 5m

Pré-visualizar: EVC044 IFM - Cabo de Ligação IFM Automação Industrial 5m PUR M12

EVC044 IFM - Cabo de Ligação IFM Automação Industrial 5m PUR M12

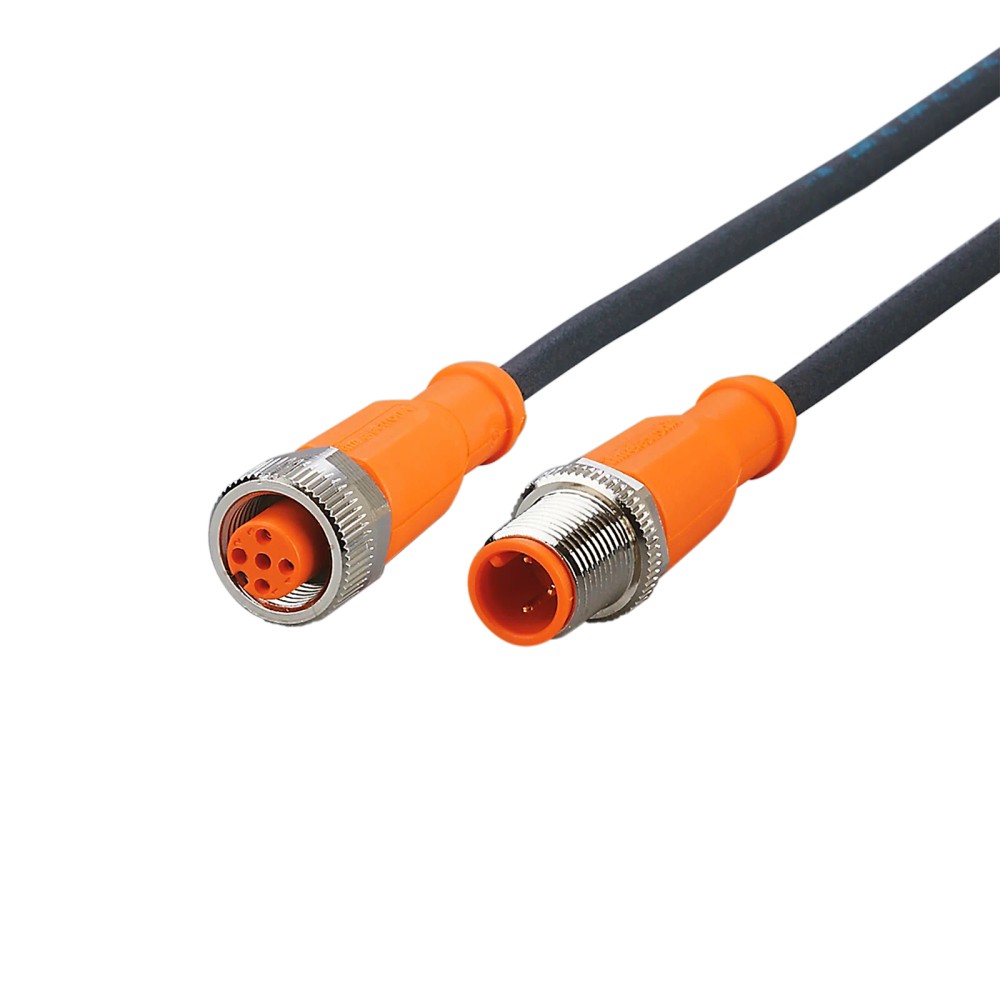

Imagem meramente ilustrativa

R$ 317,40

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC044
EAN: 4021179021654
NCM do produto: 85444200

Destaques do Produto Comprimento 5 m...mais

Fechar menu

Saiba mais sobre: "EVC044 IFM - Cabo de Ligação IFM Automação Industrial 5m PUR M12"

Destaques do Produto

Comprimento

5 m

Conexão

M12 reto, codificação A, 3 contatos

Tensão

< 250 V AC / < 300 V DC

Corrente

Capacidade de carga total de 4 A

Ambiente

-25 a 90 °C; limite cULus de até 75 °C

Proteção

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC044 IFM – Cabo de Ligação IFM Automação Industrial 5 m PUR M12

O IFM EVC044 é um cabo de ligação de 5 m para conexões em aplicações industriais e de automação. Possui conectores M12 retos com codificação A, cabo revestido em PUR e proteção IP65, IP67, IP68 e IP69K. Seus contatos são banhados a ouro, e o cabo é livre de silicone e halogênio.

PRINCIPAIS ESPECIFICAÇÕES

SKU	EVC044
Comprimento do cabo	5 m
Conexões	M12 reto, codificação A, 3 contatos
Revestimento do cabo	PUR, preto, Ø 4,3 mm
Tensão de operação	< 250 V AC / < 300 V DC
Capacidade de carga	4 A
Grau de proteção	IP65, IP67, IP68, IP69K
Temperatura ambiente	-25 a 90 °C; cULus: até 75 °C
Material dos contatos	Dourado
Construção do cabo	3 x 0,34 mm²

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Aplicações industriais e de automação que requerem cabo de ligação de 5 m com conexão M12 reta, codificação A e 3 contatos.
Máquinas-ferramenta e aplicações com refrigerantes e lubrificantes, conforme a descrição do produto.
Instalações que exijam cabo PUR sem silicone e sem halogênio, respeitando os limites elétricos e ambientais informados.

⚠ Considere outro se precisa de:

Não selecione quando o equipamento exigir comprimento diferente de 5 m, número de contatos ou codificação diferentes; confirme a interface requerida pelo equipamento.
Não utilize em condições que excedam a tensão, corrente ou temperatura especificadas para o cabo.
Não presuma compatibilidade apenas pelo encaixe M12: confira codificação, número de contatos e requisitos elétricos do equipamento.

APLICAÇÕES E USO

Aplicação declarada: ligação em máquinas-ferramenta e instalações de automação industrial, inclusive em contextos com refrigerantes e lubrificantes. Respeite os graus de proteção indicados e monte os conectores corretamente.
Aplicação em movimento: a ficha informa velocidade máxima de 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²; esses valores estão condicionados a essa configuração.
Possibilidade a validar: conexão de dispositivos com interface M12 codificação A e 3 contatos, desde que pinagem, tensão e corrente sejam compatíveis; a ficha não declara protocolo de comunicação.

COMO ESCOLHER

Antes de comprar o EVC044 IFM – Cabo de Ligação IFM Automação Industrial 5 m PUR M12, verifique estes pontos:

Escolha o EVC044 quando

A instalação exigir um cabo de 5 m com conexões M12 retas, codificação A e 3 contatos, e os limites de tensão, corrente e temperatura da aplicação forem atendidos.

Verifique outra configuração quando

O projeto pedir outro comprimento, conexão, codificação ou número de contatos. A ficha deste modelo não informa compatibilidade com configurações diferentes; confira o conector e os requisitos elétricos do dispositivo antes da compra.

Avalie as condições de instalação

Em uso flexível, respeite raio mínimo de curvatura de 10 vezes o diâmetro do cabo e as condições de movimento informadas na ficha; não extrapole a temperatura máxima aplicável à certificação cULus.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Fabricante	ifm / ifm electronic	Identificação da marca na ficha.
Modelo	EVC044	Código do produto e SKU.
GTIN	4021179021654	Identificador comercial informado.
Part number	EVC044; código adicional de catálogo: VDOGH030MSS0005H03STGH030MSS	A ficha apresenta ambos os identificadores em campos distintos.
Tipo de produto	Cabo de ligação	Categoria funcional informada.
Aplicação	Aplicações industriais e de automação; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários declarados na descrição e nos dados do produto.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites informados para operação.
Capacidade de carga total	4 A	Capacidade total declarada; não exceder.
Classe de proteção elétrica	II	Classificação informada na ficha.

Conexões e construção elétrica
Configuração dos conectores	1 x M12 reto em cada extremidade; codificação A	A ficha descreve a conexão elétrica do cabo e do soquete com M12 reto.
Contatos	3 por conector, dourados	Quantidade e acabamento informados.
Condutores	3 x 0,34 mm²; cada condutor com 42 x Ø 0,1 mm	Construção indicada para o cabo.
Tipo de cabo	5 m, PUR, sem halogênio, preto, Ø 4,3 mm	Características físicas declaradas do cabo.
Contatos banhados a ouro	Sim	Característica informada para os contatos.

Materiais
Revestimento do cabo	PUR	Material declarado para o cabo.
Cor do cabo	Preto	Cor informada na conexão elétrica do cabo.
Cor do corpo do conector	Laranja	Material do corpo: TPU; cor indicada na ficha.
Material do corpo/invólucro	TPU	Material declarado para o corpo do conector.
Material do bloqueio/porca	Latão niquelado	Material informado para o bloqueio.
Material da vedação	FKM	Material informado para a vedação.
Livre de silicone	Sim	Característica declarada.
Livre de halogênio	Sim	Característica declarada.

Proteção e condições ambientais
Grau de proteção	IP65, IP67, IP68, IP69K	Graus de proteção declarados; a adequação depende da instalação correta das conexões.
Temperatura ambiente	-25 a 90 °C	Faixa de temperatura ambiente informada.
Temperatura ambiente com cULus	Até 75 °C	Limite específico indicado na observação cULus.
Temperatura ambiente em movimento	-25 a 90 °C	Faixa informada para condição móvel.
Temperatura de armazenamento	-25 a 55 °C	Faixa de armazenamento declarada.
Umidade de armazenamento	10 a 100 %	Faixa informada para armazenamento.
Condição climática de armazenamento	1K22 / DIN 60721-3-1	Classificação indicada para armazenamento.

Dados mecânicos e movimento
Comprimento	5 m	Comprimento nominal do cabo.
Diâmetro do cabo	4,3 mm	Diâmetro externo informado.
Raio de curvatura em aplicação flexível	Mínimo de 10 x o diâmetro do cabo	Respeitar este mínimo em instalação flexível.
Ciclos de curvatura	> 5 milhões	Valor informado para ciclos de curvatura.
Esforço de torção	± 180 °/m	Limite de torção declarado.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Condição específica informada para o movimento.
Tolerâncias para dobras e deslocamentos	Sim	Característica declarada; considerar os limites de raio, torção e movimento.
Torque máximo de aperto	0,6 a 1,5 Nm	Faixa especificada para as conexões M12.
Peso	157,8 g	Peso indicado nos dados do produto.

COMPATIBILIDADE

Comunicação

• A ficha não especifica protocolo de comunicação. O cabo é descrito com conexões M12 retas, codificação A, e 3 contatos; a compatibilidade deve ser confirmada pela pinagem e pelos requisitos do equipamento conectado.

Conexões

Elétrica Cabo com 1 conexão M12 reta, codificação A, 3 contatos dourados; construção 3 x 0,34 mm². Tensão de operação < 250 V AC / < 300 V DC e capacidade de carga total de 4 A. A ficha informa conexão M12 também na outra extremidade; confirme a configuração e a pinagem no datasheet antes de conectar.

Processo Não se aplica: é um cabo de ligação elétrica, não um componente com conexão de processo.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamento com conexão M12 reta, codificação A, 3 contatos e requisitos elétricos dentro dos limites informados	✓	A ficha especifica conexões M12 retas, codificação A, 3 contatos, tensão inferior a 250 V AC / 300 V DC e capacidade de carga total de 4 A.
Equipamento com conector M12, mas codificação, número de contatos ou pinagem não confirmados	✗	O encaixe mecânico M12, isoladamente, não comprova compatibilidade elétrica; compare codificação, contatos e pinagem com o datasheet do equipamento.
Aplicação que excede os limites de tensão, corrente ou temperatura do cabo	✗	A aplicação ultrapassaria os limites elétricos ou ambientais informados para o produto.
Máquina-ferramenta ou aplicação com refrigerantes e lubrificantes, dentro das condições especificadas	✓	Esses cenários são citados na descrição do produto; a adequação depende de respeitar as condições de instalação e os limites especificados.

INSTALAÇÃO

Como instalar o EVC044 IFM – Cabo de Ligação IFM Automação Industrial 5 m PUR M12

Confirme no datasheet do dispositivo a codificação M12, o número de contatos e a pinagem exigida; não considere o encaixe mecânico como confirmação elétrica.
Verifique se tensão e corrente da aplicação permanecem dentro dos limites especificados para o cabo.
Planeje o percurso para evitar exceder o raio mínimo de curvatura de 10 vezes o diâmetro do cabo em aplicação flexível.
Alinhe os conectores M12 antes de acoplar e evite forçar ou torcer a conexão durante o encaixe.
Aperte a conexão dentro da faixa de torque indicada de 0,6 a 1,5 Nm.
Após a instalação, confira o acoplamento e a integridade do cabo; mantenha a aplicação dentro dos limites ambientais e de movimento especificados.

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
O equipamento conectado não estabelece a ligação elétrica.	Codificação, pinagem ou número de contatos incompatível com a interface do equipamento.	Compare o esquema de conexão do equipamento com a codificação A, os 3 contatos e a pinagem especificada no datasheet.
A conexão apresenta interrupções durante o movimento do cabo.	Raio de curvatura inferior ao mínimo, torção ou condição de movimento acima dos limites informados.	Inspecione o percurso e compare a curvatura, a torção e a velocidade/aceleração com os limites da ficha.
Há entrada de contaminantes na conexão montada.	Conector mal acoplado ou condição de instalação que não mantém a proteção prevista.	Verifique o encaixe e o aperto da conexão; confirme que a montagem corresponde às condições de proteção requeridas.
O cabo ou a conexão aquece ou apresenta funcionamento irregular sob carga.	Tensão ou corrente da aplicação acima dos limites do cabo, ou conexão inadequada.	Meça a tensão e a corrente no circuito e compare com os limites informados; inspecione também o acoplamento e os contatos.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC044 (Datasheet) Desenho em escala (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o IFM EVC044 e para que serve?

É um cabo de ligação IFM de 5 m para aplicações industriais e de automação. A ficha cita uso em máquinas-ferramenta e aplicações com refrigerantes e lubrificantes.

Que tipo de conexão e construção elétrica ele tem?

A ficha especifica conexões M12 retas, codificação A, com 3 contatos dourados, e cabo com construção de 3 x 0,34 mm². Confirme a pinagem exigida pelo equipamento conectado.

O produto acompanha outros acessórios além do cabo?

A ficha não lista acessórios inclusos; o produto é identificado como cabo de ligação. Consulte o fornecedor para confirmar o conteúdo comercial da embalagem.

Ele serve para qualquer equipamento com conector M12?

Não é possível confirmar compatibilidade apenas pelo formato M12. Verifique codificação, número de contatos, pinagem e requisitos elétricos do equipamento.

Posso usar este cabo em um equipamento que exige mais de 4 A?

Não, a ficha informa capacidade de carga total de 4 A. Para uma exigência superior, selecione um cabo cujas especificações atendam à corrente requerida.

Ele serve para uma instalação que precisa de um cabo mais longo que 5 m?

A versão descrita tem 5 m. Se a instalação exigir outro comprimento, procure uma configuração cujo comprimento corresponda ao projeto.

O equipamento conectado não funciona; preciso trocar o cabo?

Antes da troca, confira a codificação, a pinagem e o número de contatos do equipamento e do cabo. Verifique também a continuidade da conexão e os requisitos de tensão e corrente.

O sinal falha quando o cabo se movimenta; o que devo verificar?

Inspecione o percurso, a curvatura e a torção do cabo e compare com os limites informados na ficha. Verifique também se há dano visível no revestimento ou na conexão.

Como devo apertar e instalar o conector M12?

Alinhe os conectores antes do acoplamento e não force a rosca. A ficha informa torque de aperto de 0,6 a 1,5 Nm; respeite também o raio mínimo de curvatura indicado para aplicação flexível.

O EVC044 é fornecido como conjunto com outros componentes?

A ficha identifica o item como cabo de ligação e não relaciona componentes adicionais ou acessórios. Confirme o conteúdo da embalagem com o fornecedor antes de concluir a seleção.

GLOSSÁRIO TÉCNICO

Codificação A

Padrão de codificação mecânica indicado para a conexão M12; deve corresponder à interface do dispositivo. (Ref.: conexão M12, codificação A)

Grau de proteção IP

Classificação de proteção declarada para o conjunto, condicionada à montagem correta das conexões. (Ref.: IP65, IP67, IP68 e IP69K)

PUR

Material especificado para o revestimento do cabo. (Ref.: material do cabo: PUR)

Raio de curvatura

Raio mínimo a respeitar para evitar flexão abaixo do limite especificado em aplicação flexível. (Ref.: mínimo de 10 x o diâmetro do cabo)

Capacidade de carga

Corrente total máxima indicada para a utilização elétrica do cabo. (Ref.: capacidade de carga total: 4 A)
