Cabo de Ligação IFM EVC043 M12 3 Polos 2m PUR

Pré-visualizar: EVC043 IFM - Cabo de Ligação IFM M12 Automação Industrial 2m PUR 3 Polos

EVC043 IFM - Cabo de Ligação IFM M12 Automação Industrial 2m PUR 3 Polos

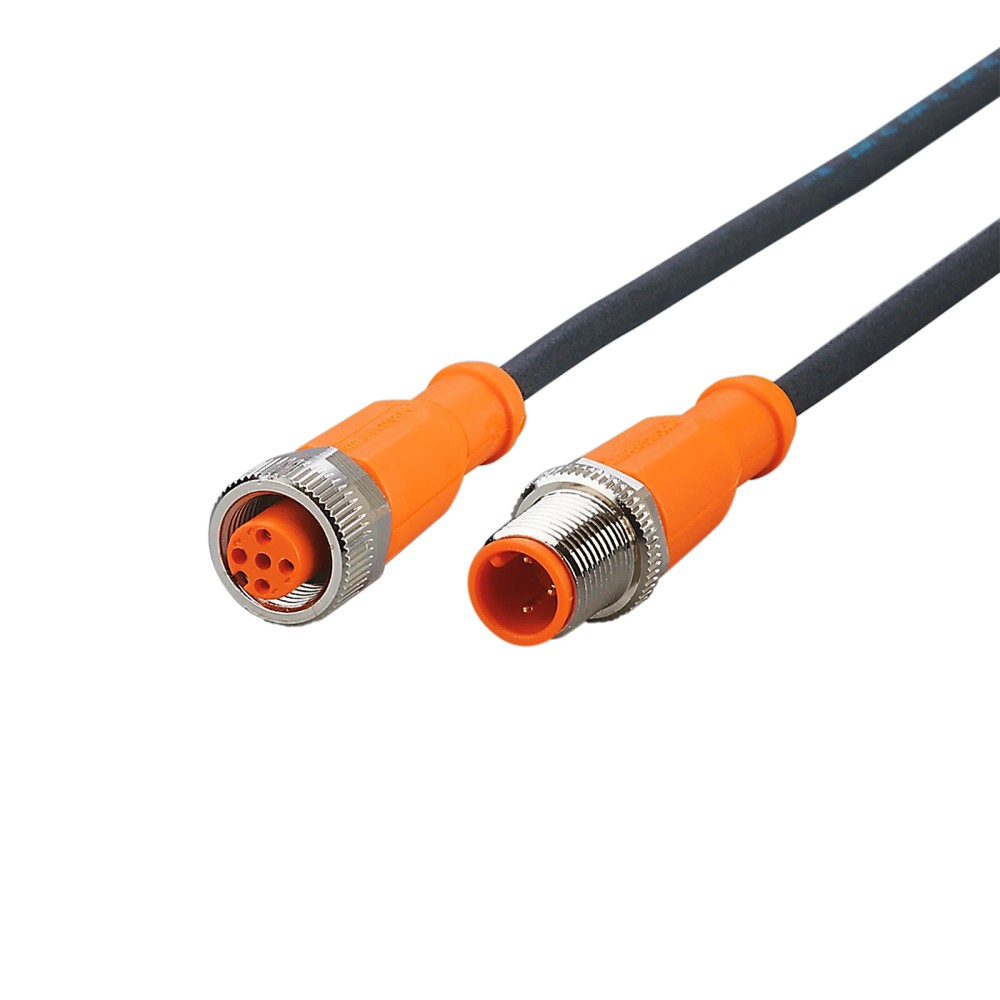

Imagem meramente ilustrativa

R$ 255,12

Nossos preços são com impostos.

Em estoque. Clique aqui para Prazo de Entrega.

Referência do fabricante: EVC043
EAN: 4021179021647
NCM do produto: 85444200

Destaques do Produto Comprimento 2 m...mais

Fechar menu

Saiba mais sobre: "EVC043 IFM - Cabo de Ligação IFM M12 Automação Industrial 2m PUR 3 Polos"

Destaques do Produto

Comprimento

2 m

Conexão

M12 reto, codificação A, 3 contatos

Revestimento do cabo

PUR, diâmetro de 4,3 mm

Limites elétricos

< 250 V AC / < 300 V DC; 4 A

Proteção declarada

IP65, IP67, IP68 e IP69K

Por que comprar IFM na Melhor Indústria?

Compra direta do fornecedor

Vendido e entregue pela IFM ELECTRONIC LTDA., com intermediação da Melhor Indústria.

Nota fiscal emitida pela IFM

Faturamento realizado diretamente pelo fornecedor.

Logística do fabricante

Estoque, despacho e entrega gerenciados pela IFM, conforme disponibilidade.

Compra simplificada

Preço com impostos, compra a partir de uma unidade, sem necessidade de cotação e com atendimento pela Melhor Indústria.

Sobre o EVC043 IFM - Cabo de Ligação IFM M12 Reto, 3 Polos, 2 m, PUR

O EVC043 é um cabo de ligação industrial com conector e soquete M12 retos, destinado à conexão de componentes em sistemas de automação. Possui 3 contatos com banho de ouro e cabo de 2 m com revestimento PUR. Opera com tensão inferior a 250 V AC e tem grau de proteção IP65, IP67, IP68 e IP69K, conforme as condições de instalação especificadas pelo fabricante.

PRINCIPAIS ESPECIFICAÇÕES

Tipo	Cabo de ligação
Modelo	EVC043
Conexões	Conector e soquete M12 retos, codificação A
Contatos	3, banhados a ouro
Comprimento do cabo	2 m
Material do cabo	PUR, sem halogênio; cabo preto de Ø 4,3 mm
Tensão de operação	< 250 V AC / < 300 V DC
Corrente nominal	4 A
Proteção	IP65, IP67, IP68 e IP69K
Temperatura ambiente	-25 a 90 °C; cULus: até 75 °C

COMPATIBILIDADE DE APLICAÇÃO

✓ Escolha se precisa de:

Conexões de automação industrial que exijam cabo M12 reto, codificação A, com 3 contatos e comprimento de 2 m.
Aplicações em máquinas-ferramenta e em ambientes com refrigerantes e lubrificantes, conforme aplicação indicada na ficha.
Instalações que atendam aos limites de tensão, corrente, temperatura e condições de montagem do fabricante.

⚠ Considere outro se precisa de:

Não selecionar quando a aplicação exigir comprimento diferente de 2 m ou uma configuração de conexão distinta da M12 reta, codificação A, de 3 contatos.
Não utilizar em circuito acima dos limites declarados de tensão ou corrente.
Não presumir que os graus IP garantem proteção em qualquer montagem: o nível efetivo depende do acoplamento e das condições de instalação.

APLICAÇÕES E USO

Aplicação indicada: conexão em sistemas de automação industrial, incluindo máquinas-ferramenta e ambientes com refrigerantes e lubrificantes. Respeite os limites ambientais do fabricante e assegure o acoplamento correto para obter a proteção declarada.
Uso em instalação móvel é condicionado aos dados de movimento informados: velocidade máxima de 3,3 m/s em deslocamento horizontal de 5 m e aceleração máxima de 5 m/s². A ficha também declara mais de 5 milhões de ciclos de curvatura, sem detalhar aqui as condições completas do ensaio.
A utilização em equipamentos específicos é uma possibilidade condicionada à compatibilidade mecânica e elétrica: confirme codificação, pinagem, tensão e corrente nos documentos dos equipamentos conectados.

COMO ESCOLHER

Antes de comprar o EVC043 IFM - Cabo de Ligação IFM M12 Reto, 3 Polos, 2 m, PUR, verifique estes pontos:

Escolha o EVC043 quando

A instalação requerer um cabo de ligação de 2 m, com conector e soquete M12 retos, codificação A, 3 contatos, e os limites elétricos e ambientais informados forem atendidos.

Verifique outra configuração quando

O equipamento exigir outro comprimento, outra codificação, outra quantidade ou disposição de contatos, ou limites elétricos diferentes. Confirme a pinagem e os requisitos do dispositivo no datasheet antes de conectar.

ESPECIFICAÇÕES TÉCNICAS

Identificação e aplicação
Tipo de produto	Cabo de ligação	Classificação do item.
Modelo	EVC043	Referência do produto IFM.
Aplicações indicadas	Aplicações industriais e automação industrial; máquinas-ferramenta, refrigerantes e lubrificantes	Cenários informados na ficha do produto.
Quantidade da embalagem	1 peça	Quantidade por embalagem indicada na ficha.

Dados elétricos
Tensão de operação	< 250 V AC / < 300 V DC	Limites de tensão declarados para o cabo.
Corrente nominal	4 A	Valor nominal informado na ficha.
Classe de proteção	II	Classificação declarada pelo fabricante.
Certificações	CE, cULus, UKCA	Certificações listadas na ficha.

Conexões elétricas
Conector	1 x M12, reto; codificação A; 3 contatos dourados; corpo em TPU laranja; bloqueio em latão niquelado	Configuração do conector indicada na ficha.
Soquete	1 x M12, reto; codificação A; 3 contatos dourados; corpo em TPU laranja; bloqueio em latão niquelado; vedação em FKM	Configuração do soquete indicada na ficha.
Torque de aperto	0,6 a 1,5 Nm	Faixa máxima de torque declarada para as conexões.
Seção e composição dos condutores	3 x 0,34 mm²; 42 x Ø 0,1 mm	Construção elétrica do cabo informada pelo fabricante.

Cabo e dados mecânicos
Comprimento	2 m	Comprimento nominal do cabo.
Material do cabo	PUR, sem halogênio, preto	Revestimento e característica declarados.
Diâmetro do cabo	Ø 4,3 mm	Diâmetro nominal informado na ficha.
Peso	83,1 g	Valor registrado nos dados do produto.
Material do invólucro	TPU	Material declarado para o corpo das conexões.
Material da porca/bloqueio	Latão niquelado	Material declarado para o elemento de bloqueio.
Material da vedação	FKM	Material declarado para a vedação do soquete.
Contatos	Banhados a ouro	Acabamento indicado para os contatos.
Sem silicone	Sim	Característica declarada na ficha.

Condições ambientais e movimento
Grau de proteção	IP65, IP67, IP68 e IP69K	Classificações declaradas; dependem de montagem e acoplamento adequados.
Temperatura ambiente	-25 a 90 °C; cULus: até 75 °C	Faixa de temperatura informada, incluindo o limite específico da certificação cULus.
Temperatura de armazenamento	-25 a 55 °C	Faixa declarada para armazenamento.
Umidade de armazenamento	10 a 100 %	Faixa declarada para armazenamento.
Classe climática de armazenamento	1K22 / DIN 60721-3-1	Classificação de armazenamento indicada na ficha.
Raio mínimo de curvatura	10 x diâmetro do cabo em aplicação flexível	Raio mínimo declarado para instalação flexível; considerar o diâmetro do cabo.
Esforço de torção	± 180 °/m	Valor declarado para torção.
Ciclos de curvatura	> 5 milhões	Número de ciclos informado na ficha; condições de ensaio não detalhadas aqui.
Velocidade de movimento	Máx. 3,3 m/s para deslocamento horizontal de 5 m e aceleração máxima de 5 m/s²	Limite condicionado ao percurso e à aceleração especificados.
Tolerância a dobras e deslocamentos	Sim	Característica declarada pelo fabricante, sujeita às condições mecânicas especificadas.

COMPATIBILIDADE

Comunicação

• Conexão física M12 reta, codificação A, com 3 contatos; compatibilidade de sinal ou protocolo depende dos dispositivos conectados e da pinagem definida por eles. Não há protocolo de comunicação especificado na ficha.

Conexões

Elétrica Cabo de 2 m, PUR, 3 x 0,34 mm²; conector e soquete M12 retos, codificação A, 3 contatos dourados. Limites declarados: < 250 V AC / < 300 V DC e corrente nominal de 4 A. Verifique a pinagem do equipamento antes da ligação.

Processo Não aplicável: trata-se de um cabo de conexão elétrica, não de uma conexão de processo para fluido ou pressão.

Guia de Seleção Técnica

Cenário	Status	Motivo Técnico
Equipamentos com interfaces M12 retas, codificação A, de 3 contatos, e pinagem correspondente	✓	A configuração mecânica indicada é M12 reta, codificação A, com 3 contatos; a pinagem deve ser confirmada nos dispositivos.
Circuito dentro dos limites elétricos declarados para o cabo	✓	A ficha informa tensão inferior a 250 V AC / 300 V DC e corrente nominal de 4 A.
Dispositivo que exige outra codificação, quantidade de contatos ou configuração de conexão	✗	A ficha deste modelo especifica conexões M12 retas, codificação A, com 3 contatos.
Aplicação que exige comprimento diferente de 2 m	✗	O comprimento especificado para este modelo é 2 m.
Ligação a equipamento sem pinagem confirmada	✗	A correspondência elétrica dos contatos não pode ser estabelecida apenas pela forma mecânica; consulte a documentação dos dispositivos.

INSTALAÇÃO

Como instalar o EVC043 IFM - Cabo de Ligação IFM M12 Reto, 3 Polos, 2 m, PUR

Confirme que as interfaces dos equipamentos são M12 retas, codificação A, com 3 contatos e pinagem compatível.
Desenergize o circuito antes de realizar a conexão e verifique os limites elétricos da aplicação.
Inspecione o cabo e os conectores; não instale componentes com danos visíveis ou contaminação nos contatos.
Conecte e alinhe os acoplamentos sem forçar a rosca; aperte dentro da faixa declarada de 0,6 a 1,5 Nm.
Em aplicação flexível, respeite o raio mínimo de curvatura de 10 vezes o diâmetro do cabo e as condições de movimento declaradas.
Confirme o assentamento do acoplamento e valide a continuidade e o funcionamento do circuito antes de colocar o sistema em operação.

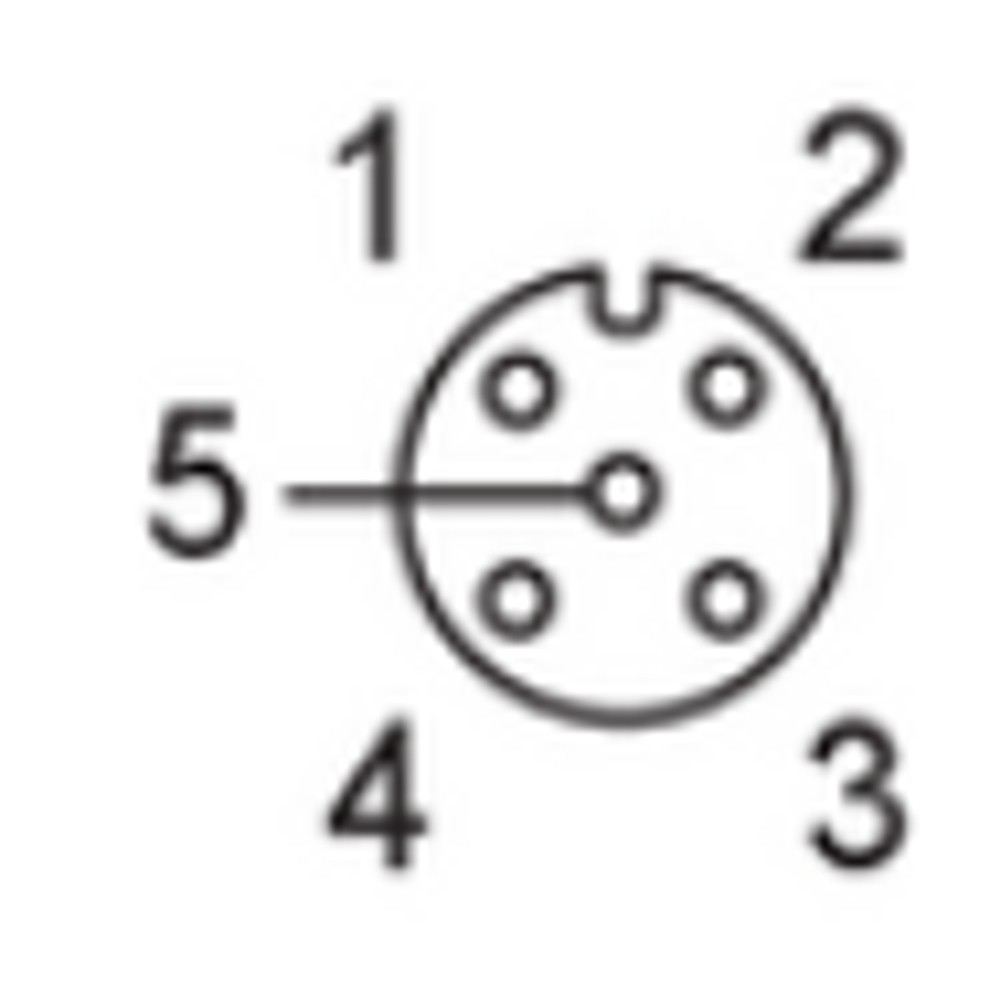

Desenho Dimensional

ACESSÓRIOS

PROBLEMAS COMUNS

Sintoma	Possível causa	Verificação
A conexão não acopla ou a rosca oferece resistência.	Interface com codificação ou geometria diferente, desalinhamento ou rosca contaminada ou danificada.	Compare a interface do equipamento com M12 reta, codificação A, e examine visualmente as roscas antes de tentar novamente, sem forçar.
O equipamento conectado não comunica ou não funciona.	Pinagem incompatível, contato incompleto ou falha em um dos dispositivos; a forma M12, por si só, não confirma compatibilidade elétrica.	Consulte os esquemas dos dois equipamentos, confirme a correspondência dos 3 contatos e verifique a continuidade do cabo com o circuito desenergizado.
Há interrupções durante o movimento do cabo.	Curvatura abaixo do raio mínimo, esforço mecânico excessivo ou dano nos condutores/conectores.	Inspecione o percurso e o cabo; em aplicação flexível, compare o raio com 10 vezes o diâmetro e confira se o movimento respeita os limites declarados.
Há umidade ou contaminação na região da conexão.	Acoplamento incompleto, vedação comprometida ou montagem que não atende às condições necessárias para o grau IP declarado.	Desenergize o circuito, verifique o assentamento do acoplamento e inspecione a vedação e os conectores conforme as instruções do fabricante.

DOCUMENTAÇÃO TÉCNICA

Folha de dados IFM EVC043 (Datasheet) Desenho em escala EVC043 (Desenho Dimensional)

PERGUNTAS FREQUENTES

O que é o EVC043 e o que vem na embalagem?

É um cabo de ligação IFM com conector e soquete M12 retos, 3 contatos e cabo de 2 m. A ficha informa embalagem de 1 peça; acessórios adicionais não estão especificados.

Com quais equipamentos e sinais ele é compatível?

A compatibilidade mecânica indicada é com conexões M12 retas, codificação A, de 3 contatos. A compatibilidade elétrica e de sinal depende da pinagem e dos requisitos dos dispositivos conectados, pois a ficha não especifica um protocolo.

Ele serve para uma conexão M12 com outra codificação ou quantidade de contatos?

A ficha descreve apenas M12 reta, codificação A, com 3 contatos. Para outra configuração, confirme o modelo e a pinagem exigidos pelo equipamento antes da compra.

Posso usar este cabo em uma instalação que exige mais de 4 A ou tensão acima do especificado?

Não selecione o EVC043 se a aplicação ultrapassar a corrente nominal de 4 A ou os limites de tensão declarados. Verifique os requisitos do circuito e consulte o datasheet para as condições aplicáveis.

O equipamento não funciona depois que conectei o cabo; o que devo verificar?

Uma causa possível é a pinagem incompatível, mesmo que o conector acople mecanicamente. Compare os esquemas dos dispositivos e verifique a continuidade dos condutores com o circuito desenergizado.

A conexão apresenta falhas quando o cabo se movimenta; o que pode ser?

Curvatura excessiva ou esforço mecânico pode danificar o cabo ou interromper a ligação. Inspecione o percurso, respeite o raio mínimo declarado e verifique o estado dos conectores.

É melhor comprar este cabo ou procurar uma versão de outro comprimento?

Escolha o EVC043 quando 2 m forem suficientes e as conexões forem M12 retas, codificação A, de 3 contatos. Se a instalação exigir outro comprimento ou configuração, procure uma versão que corresponda a esses requisitos.

Como evitar danos ao instalar o cabo?

Alinhe os conectores sem forçar e aplique torque entre 0,6 e 1,5 Nm. Em instalação flexível, respeite o raio mínimo de curvatura indicado pelo fabricante.

O cabo inclui acessórios de montagem?

A ficha informa uma peça por embalagem e não lista acessórios incluídos. Confirme o conteúdo comercial com o fornecedor se precisar de componentes adicionais.

Como devo verificar a proteção contra umidade após a instalação?

Confira se os acoplamentos estão corretamente assentados e se a vedação está íntegra. Os graus IP declarados dependem da montagem e das condições de instalação; consulte o datasheet para orientações do fabricante.

GLOSSÁRIO TÉCNICO

Codificação A

Chaveamento da interface M12 que identifica a configuração mecânica do conector; a pinagem ainda deve corresponder à dos dispositivos. (Ref.: conexão M12, codificação A)

Grau IP

Classificação de proteção do invólucro contra ingresso de sólidos e água sob condições de ensaio definidas; o resultado em campo depende da montagem. (Ref.: IP65, IP67, IP68 e IP69K)

PUR

Poliuretano, material especificado para o revestimento do cabo. (Ref.: material do cabo: PUR)

Raio mínimo de curvatura

Menor raio de curvatura declarado para evitar flexão abaixo do limite especificado. (Ref.: mín. 10 x diâmetro do cabo em aplicação flexível)

FKM

Material elastomérico indicado para a vedação do soquete. (Ref.: material da vedação: FKM)
